Fórum » Váltók, vágányzat készítése házilag
Váltók, vágányzat készítése házilag
Témaindító: Váltógyártó, idő: Márc 15, 2013
Témakörök:

Lapozás       84/85
(#66777) róbertke válasza etwg hozzászólására (#66776) Válasz Aug 2, 2022
Négyrészes Piko/Schicht emeletes vonatomnak mind a tízenhárom kerekét azért cseréltem ki RP25-ös kerekekre, hogy hibátlanul át tudjon gördülni az Újkőkori precíz váltókon.
(#66778) etwg válasza róbertke hozzászólására (#66777) Válasz Aug 2, 2022
Az ilyen dolgok aránylag egyszerüen megoldhatok a házi méretekben (H0, TT, N), nemugy a 45 mm nyomtávon. Még egy gyáron belül is nagy konstrukcios eltérések vannak hát még a különbözö gyárak termékei között.
Sokan még azt sem tudják eldönteni milyen méretarányban vannak a modellek igy nem ritkaság a 1:22,5-1:32 méretek közöttiek kicsinyitések. Ráadásul meg az LGB sinrendszer a legelterjedtebb (legolcsobb) ami ugye egy keskenynyomközü vasut leképzése, ennek ellenére minden fut rajtuk a kis vicinális kéttengelyes mozdonykátol az apro kocsikkal az ICE-kig, a nagysorozatu modellektöl a gözzel hajtott preciz mozdonyokig. Igy a konstruktör sem tudja eldönteni milyen kereket használjon. Az egyik neves gyár kerekei majdnem 8 mm vastagok, a mérethelyes kerék szélessége ennek a fele. A szabványos nyomkarima kb 1,5 mm magas a gyári modelleken sok esetben 3 mm.
Mi általában a nagyon stabil Proform sineket használunk vagy az ö váltoikkal vagy sajátgyármányu váltokkal ( egy klubtagung Lacihoz hasonloan gyártja a váltokat). Ezek meglehetösen szabványos dolgok.
(#66784) etwg hozzászólása Válasz Aug 3, 2022
Ezt a váltoállito mechanizmust nézzétek meg. Erre a feltaláloja még szabadalmat is kapott.
Utovégre megsporolt legalább egy ember munkáját.

Váltoállitás 110 éve.
(#66788) Váltógyártó hozzászólása Válasz Aug 6, 2022

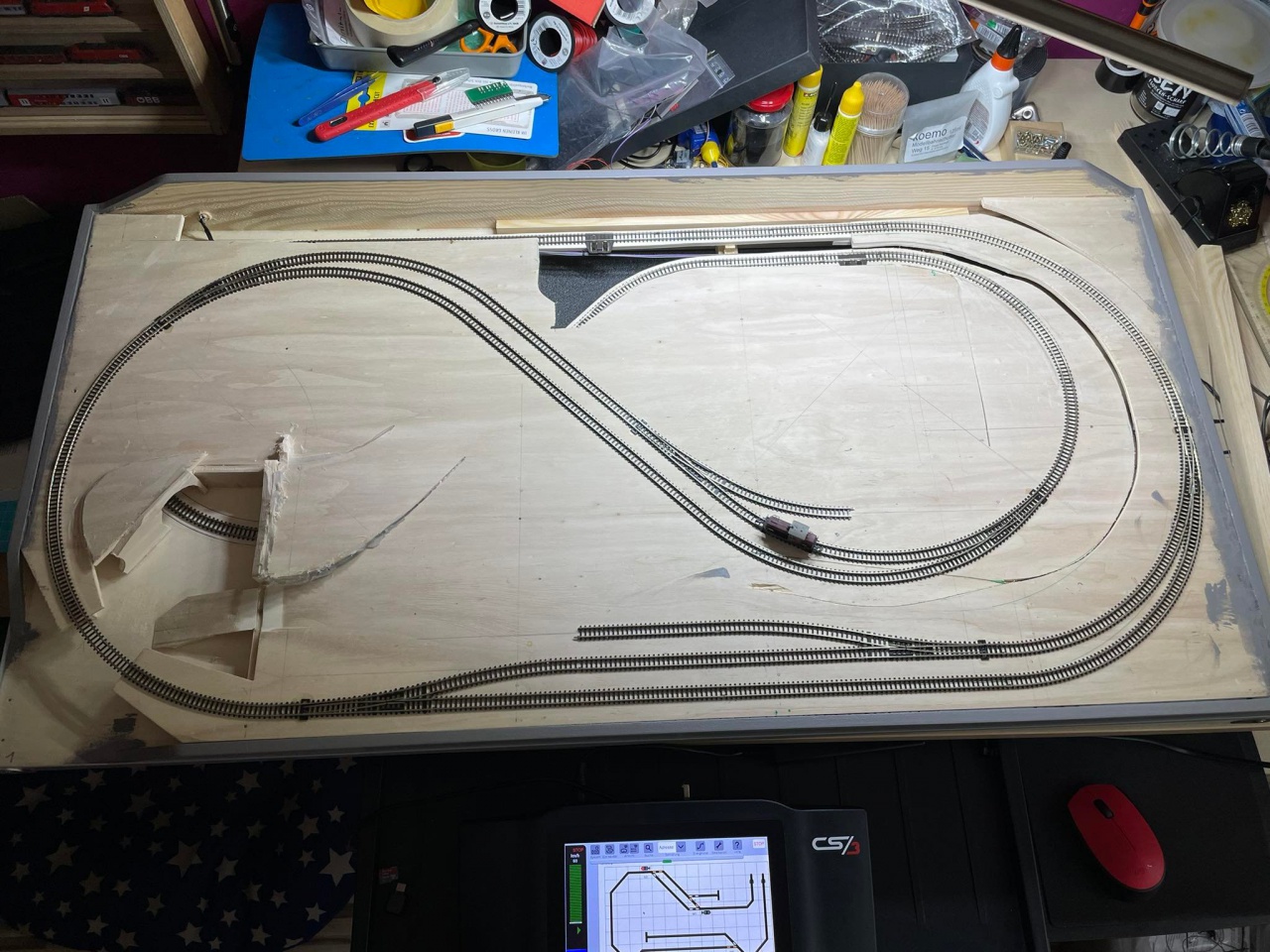

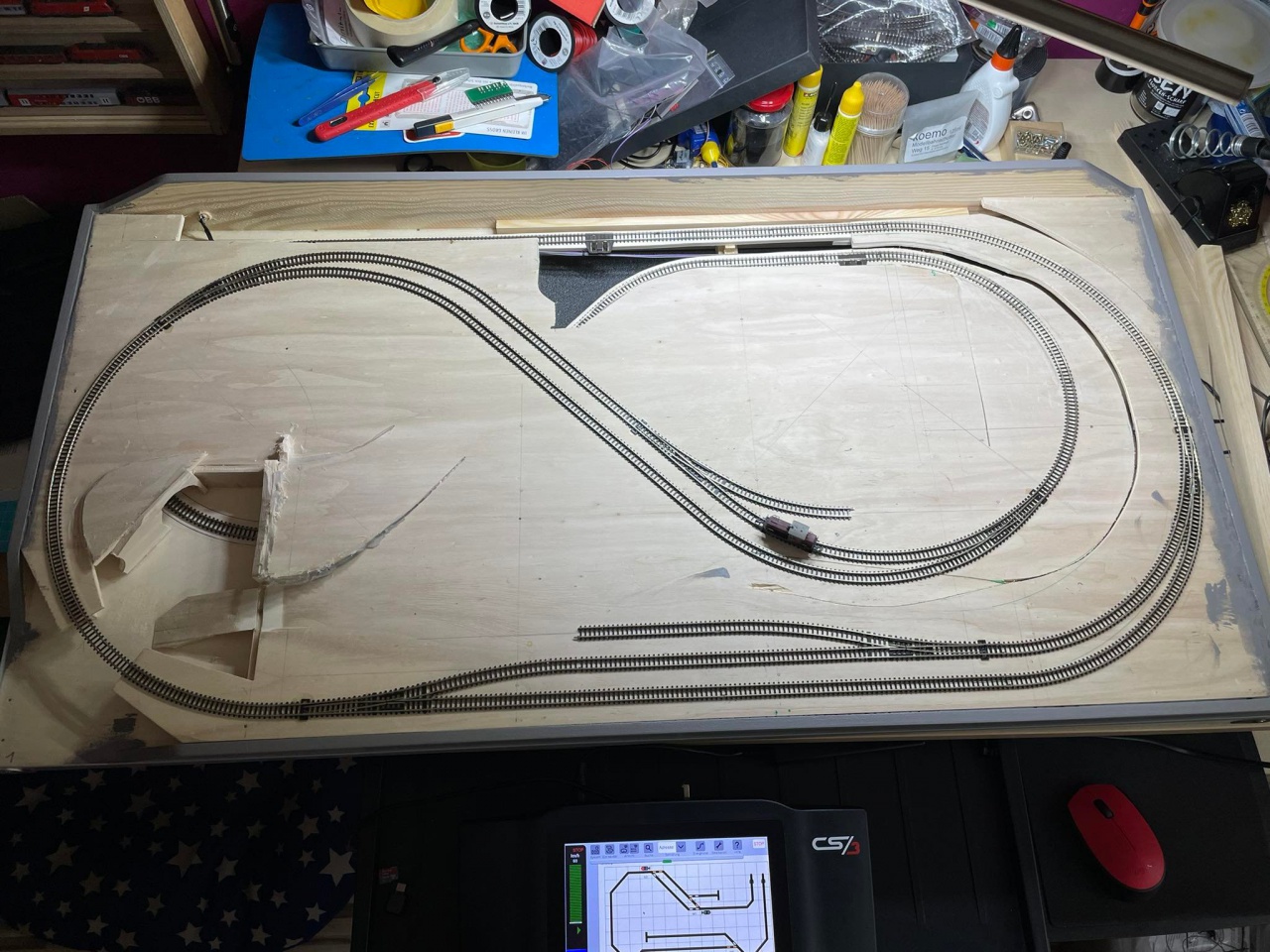

Készül egy terepasztal a Z-s kitérőimmel.

Tom asztala.jpg

(#66789) Váltógyártó hozzászólása Válasz Aug 7, 2022
Ma 10 éve, hogy megszületett az első hozzászólásom Váltógyártó néven. Ebben a 10 évben elég messzire jutottam a témában, sokat fejlődött a tudás és a géppark, de a minőség iránti igény nem változott, mindig igyekszem a legjobbat kihozni a lehetőségekből. Remélem senki nem bánta meg hogy Váltógyártós kitérő mellett döntött és megelégedéssel használja azokat. Mindenképp meg kell említenem Tóth Gyuri (HOTotya) barátomat, akinek a segítsége nélkül közel nem tartanék ezen a szinten és nem csak a segítségét, hanem a barátságát is köszönöm!

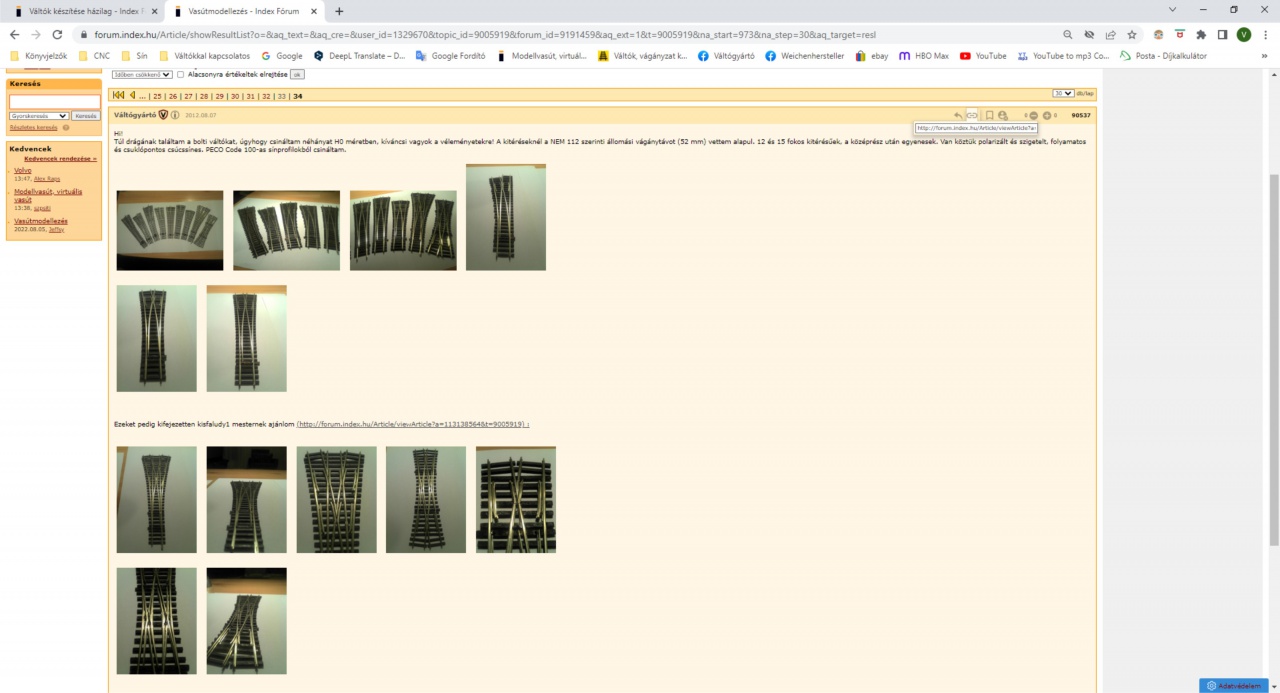

Index fórum


10 év.jpg

(#66790) etwg válasza Váltógyártó hozzászólására (#66789) Válasz Aug 7, 2022
Gratula a munkádhoz. Én is nagyon meg agyok elégedve a minöséggel. Azota is minden remekül müködnek.

(#66791) Váltógyártó válasza etwg hozzászólására (#66790) Válasz Aug 7, 2022
Köszönöm szépen!
(#66865) Váltógyártó hozzászólása Válasz Aug 21, 2022

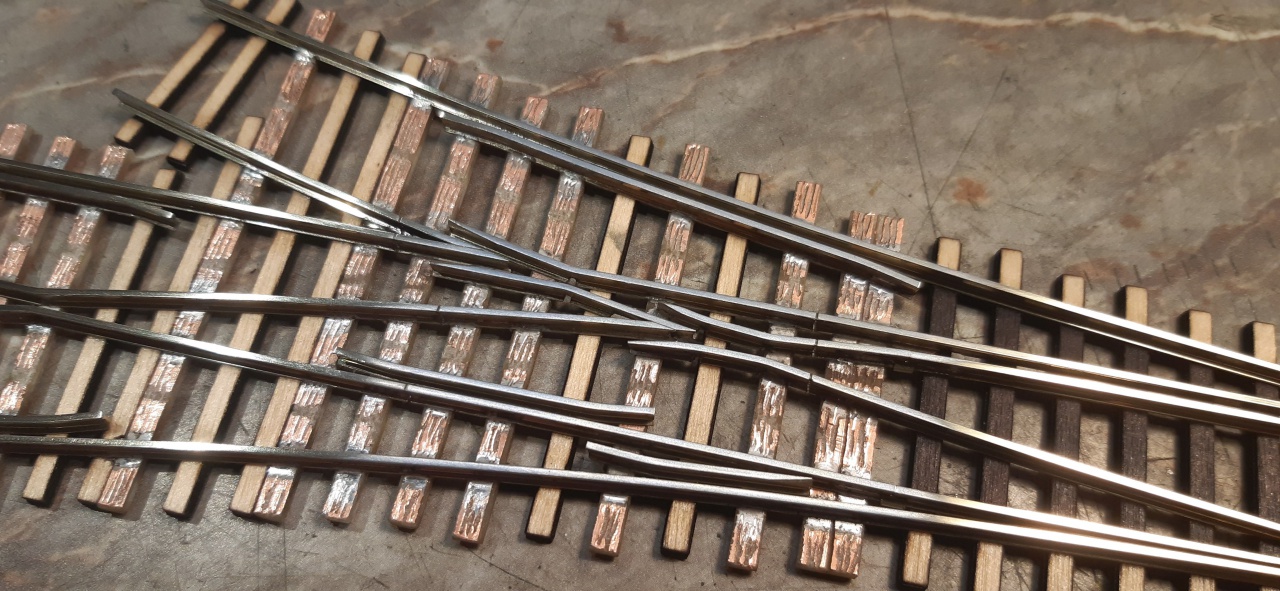

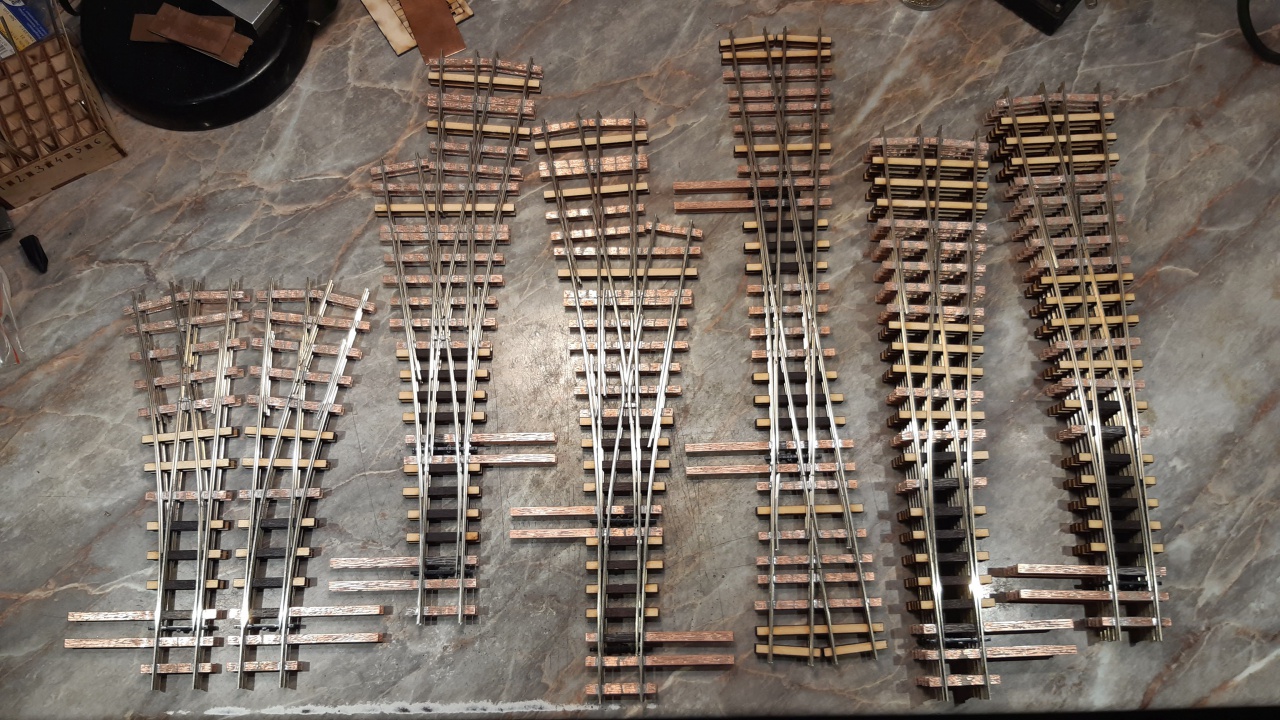

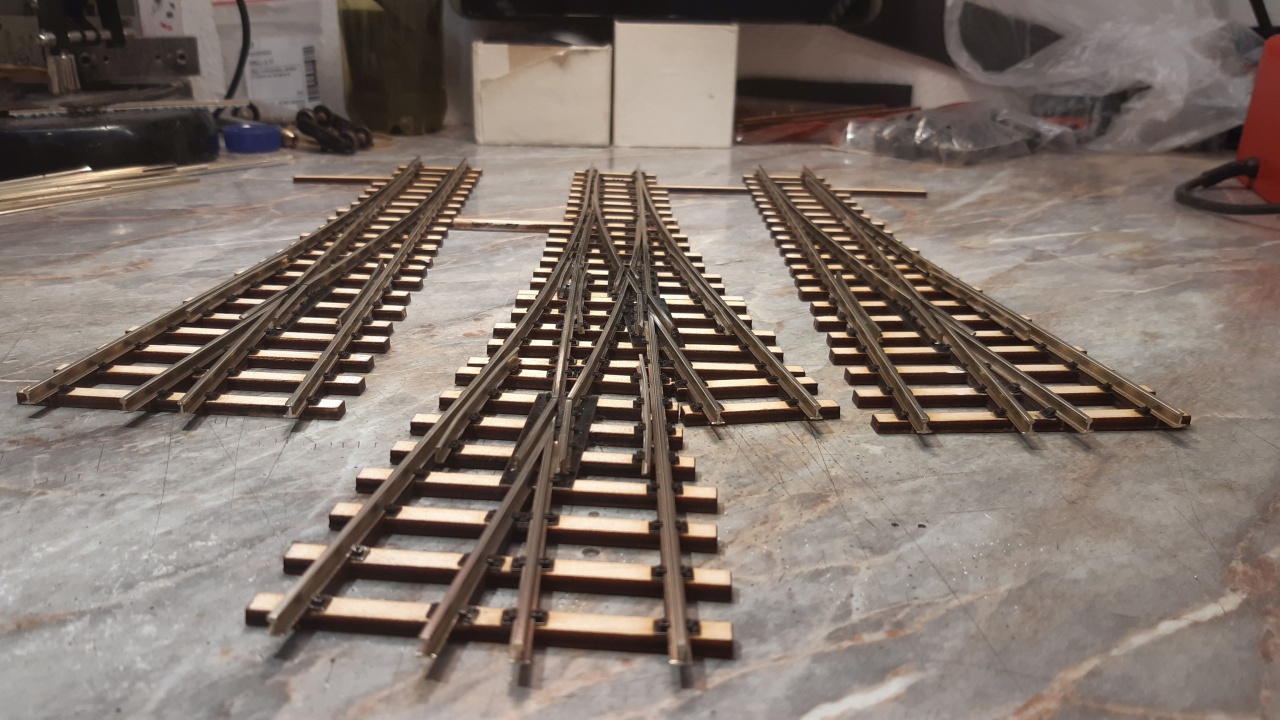

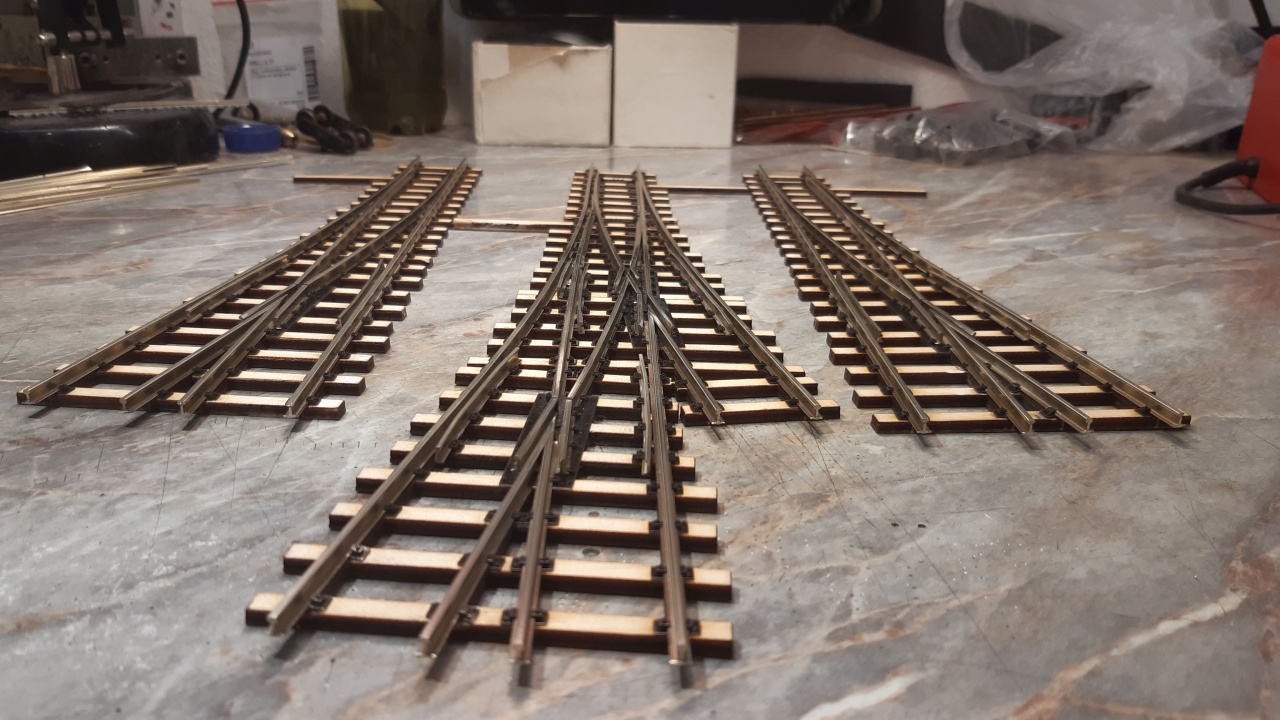

Újabb adag 0m.


(#66945) Váltógyártó válasza Váltógyártó hozzászólására (#66865) Válasz Szept 18, 2022

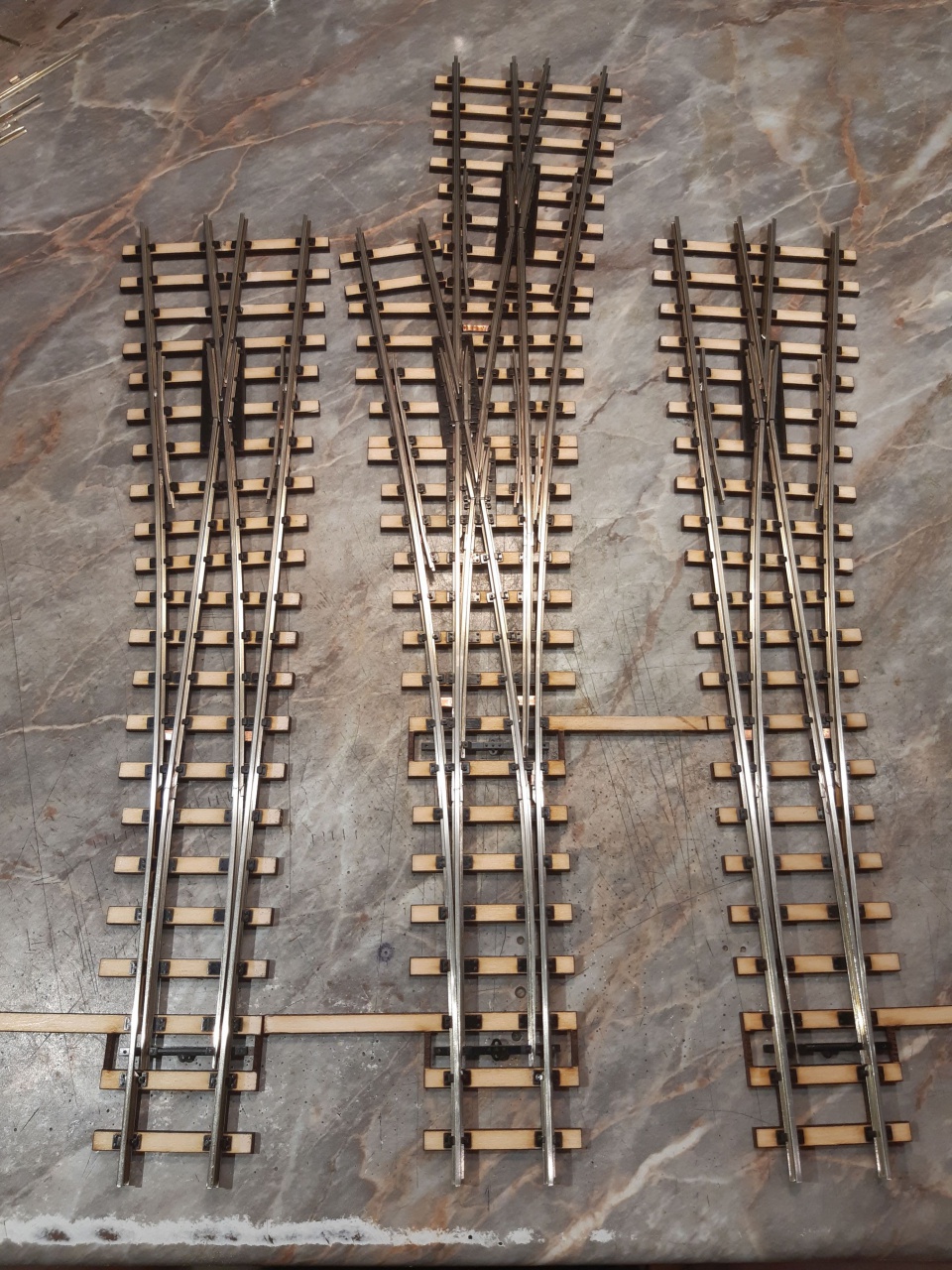

Kész.




(#66946) Váltógyártó válasza Váltógyártó hozzászólására (#66945) Válasz Szept 18, 2022




(#66947) Váltógyártó válasza Váltógyártó hozzászólására (#66945) Válasz Szept 18, 2022




(#66950) róbertke válasza Váltógyártó hozzászólására (#66947) Válasz Szept 18, 2022
Mind 0m ??
(#66955) Váltógyártó válasza róbertke hozzászólására (#66950) Válasz Szept 19, 2022

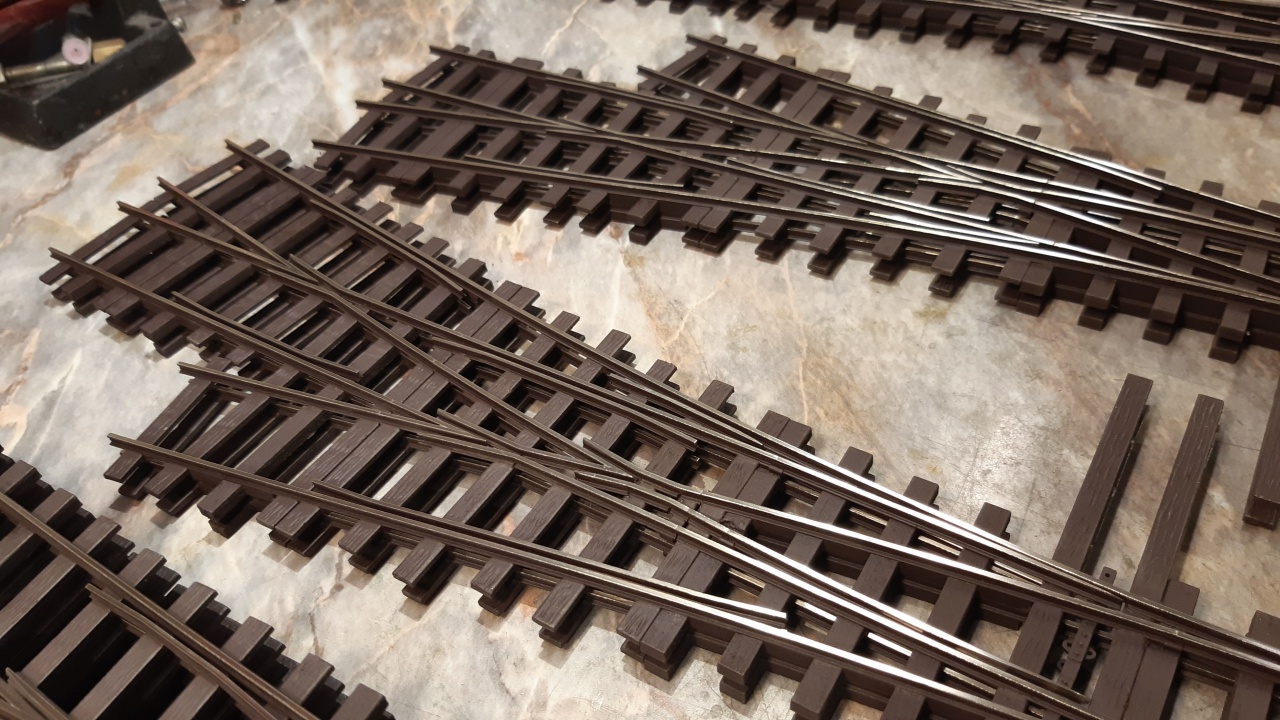

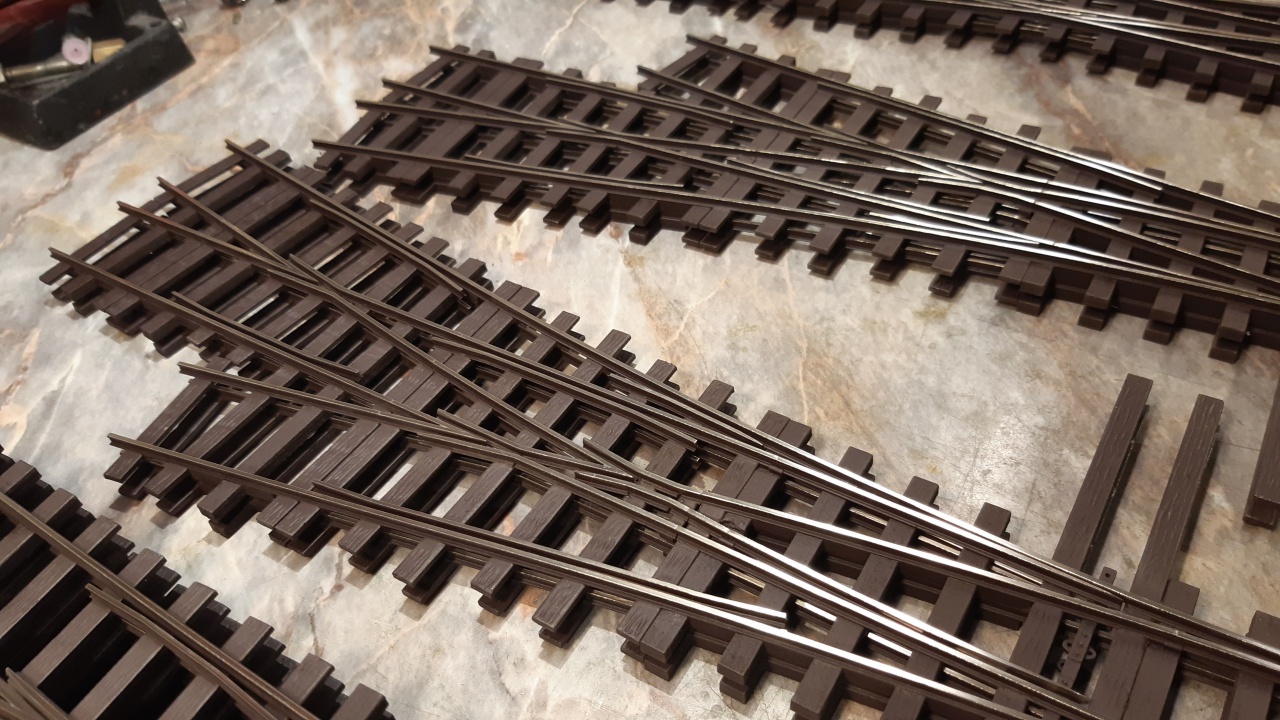

Igen. Ugyanazok, mint az előző kép, csak befestettem őket.
(#67067) Váltógyártó hozzászólása Válasz Okt 23, 2022

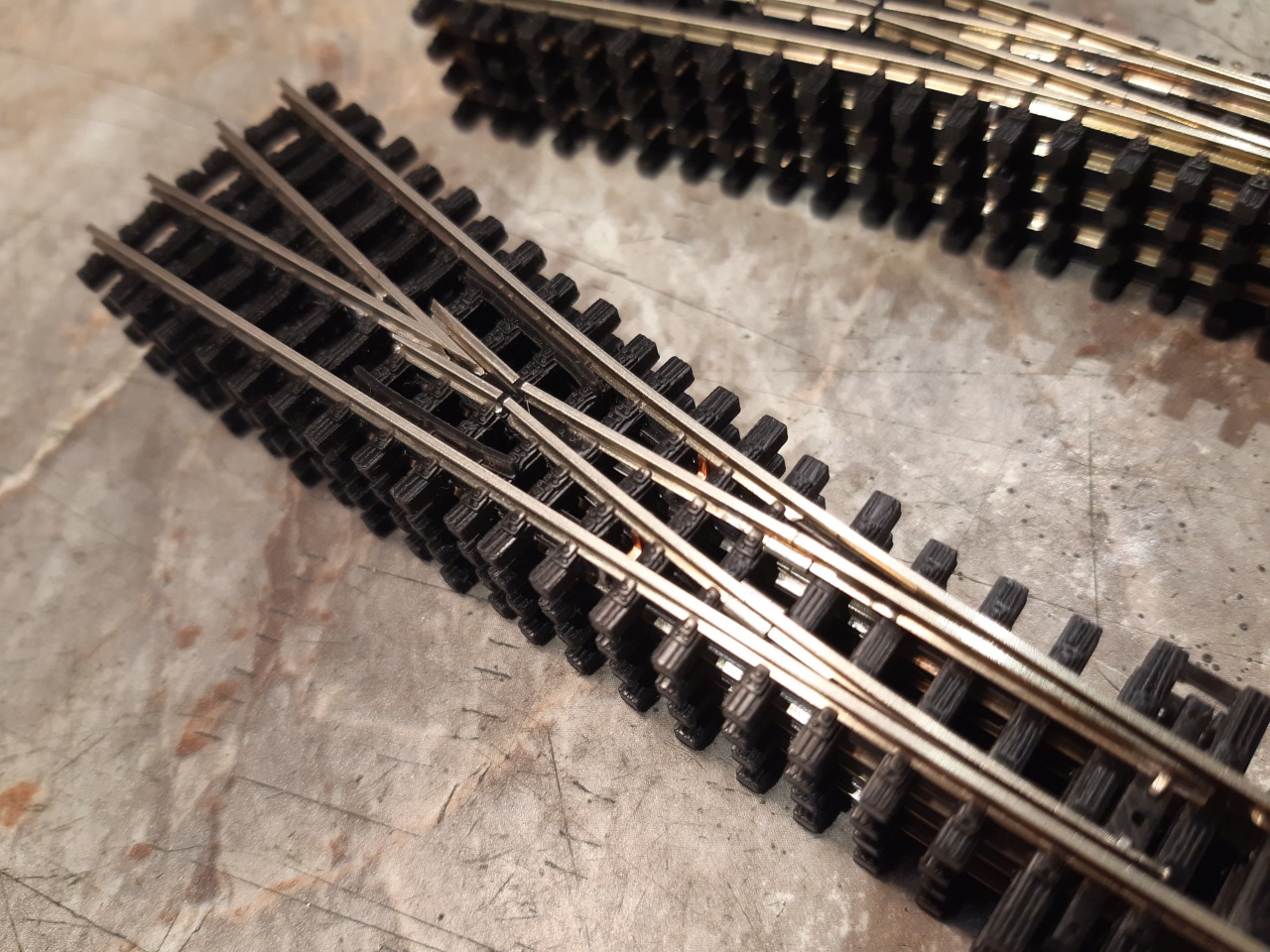

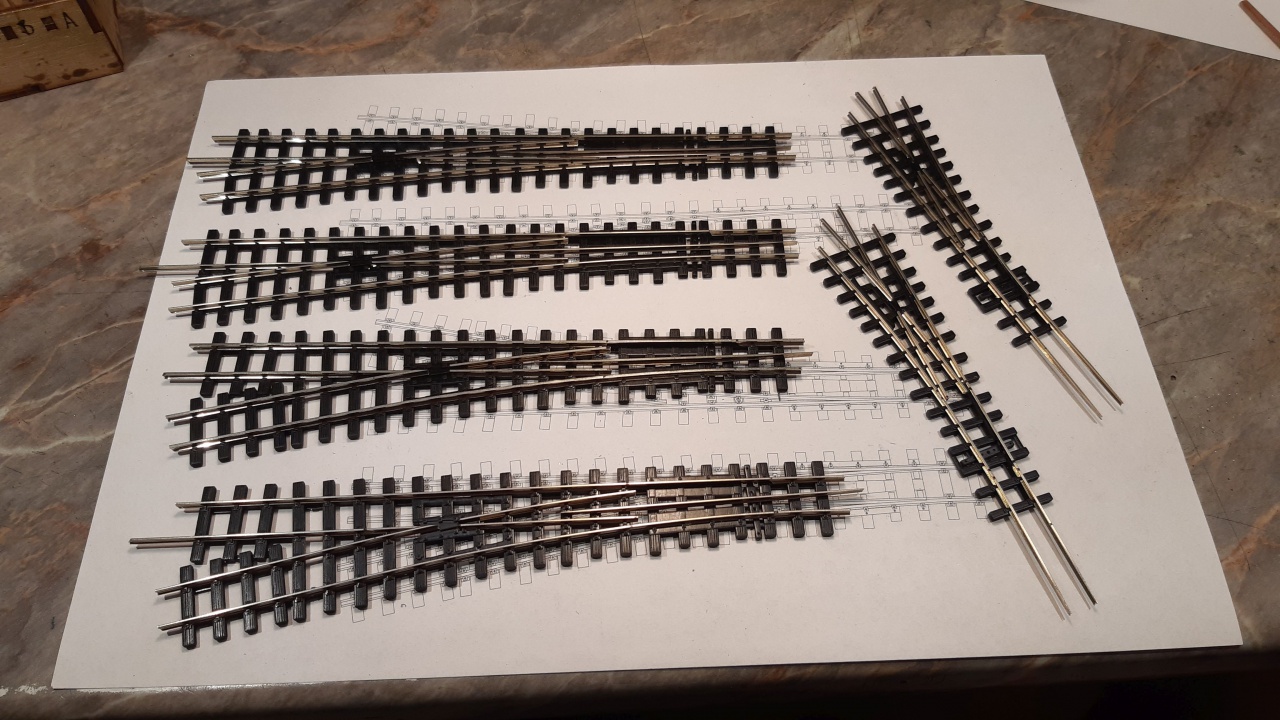

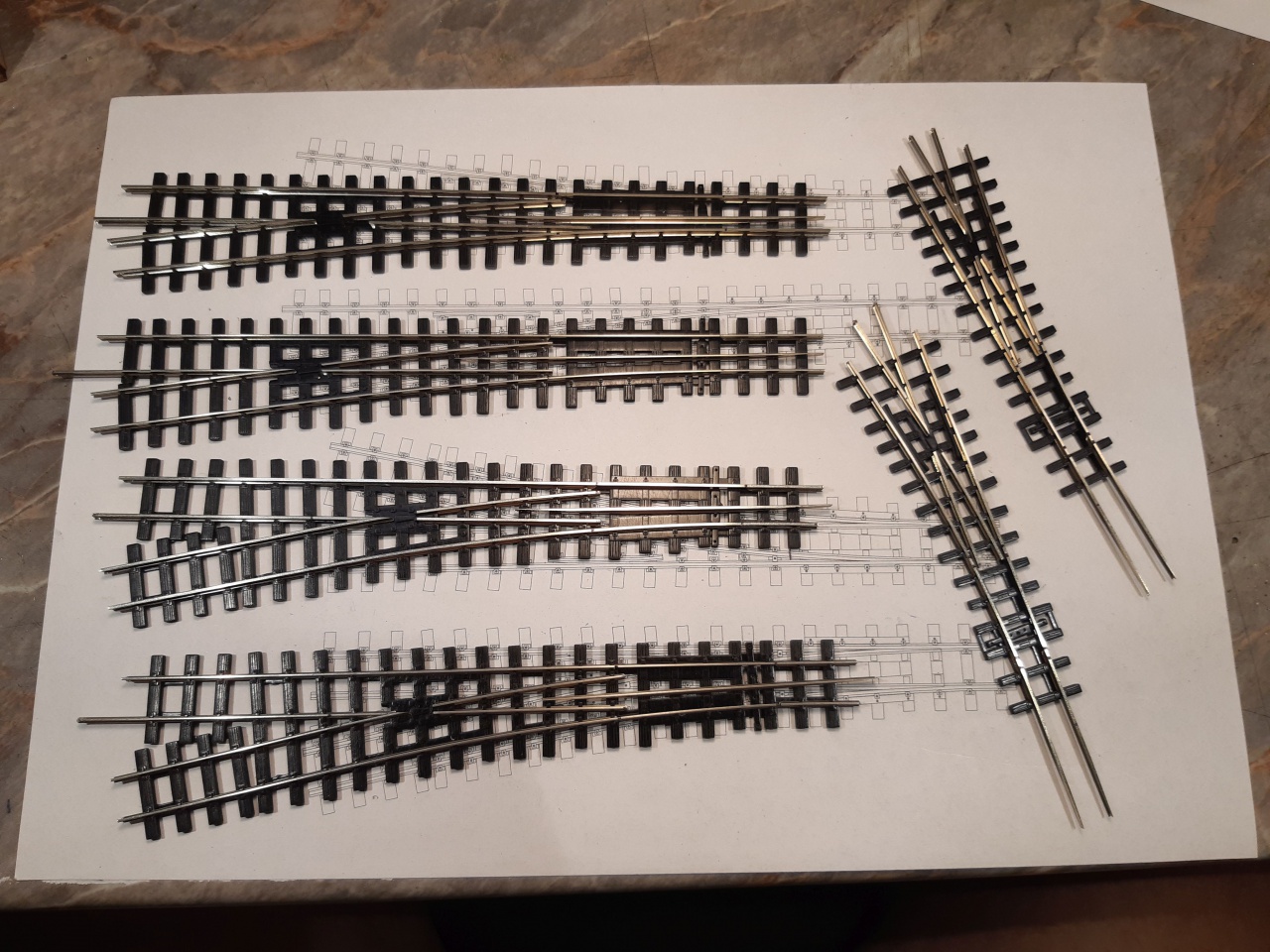

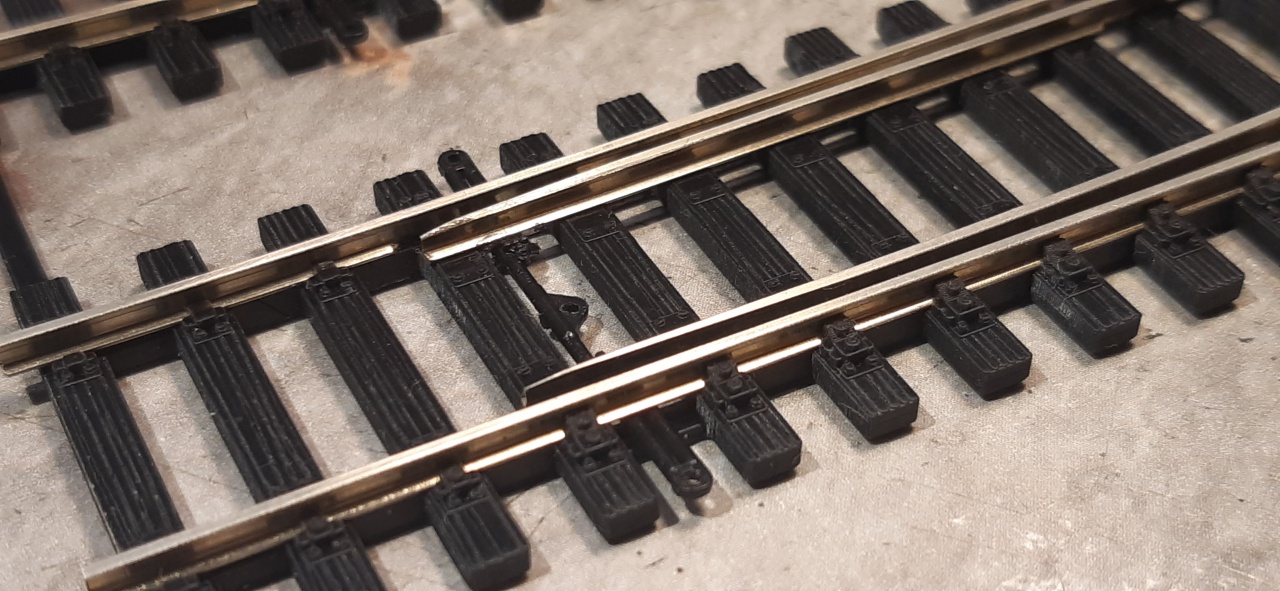

Folytetódik a TTe kitérők gyártása, ezúttal code 55 sínekből egyenes kitérők készültek.




(#67071) róbertke válasza Váltógyártó hozzászólására (#67067) Válasz Okt 23, 2022
Gyönyörűek, gratulálok Laci!
(#67140) Váltógyártó hozzászólása Válasz Nov 12, 2022

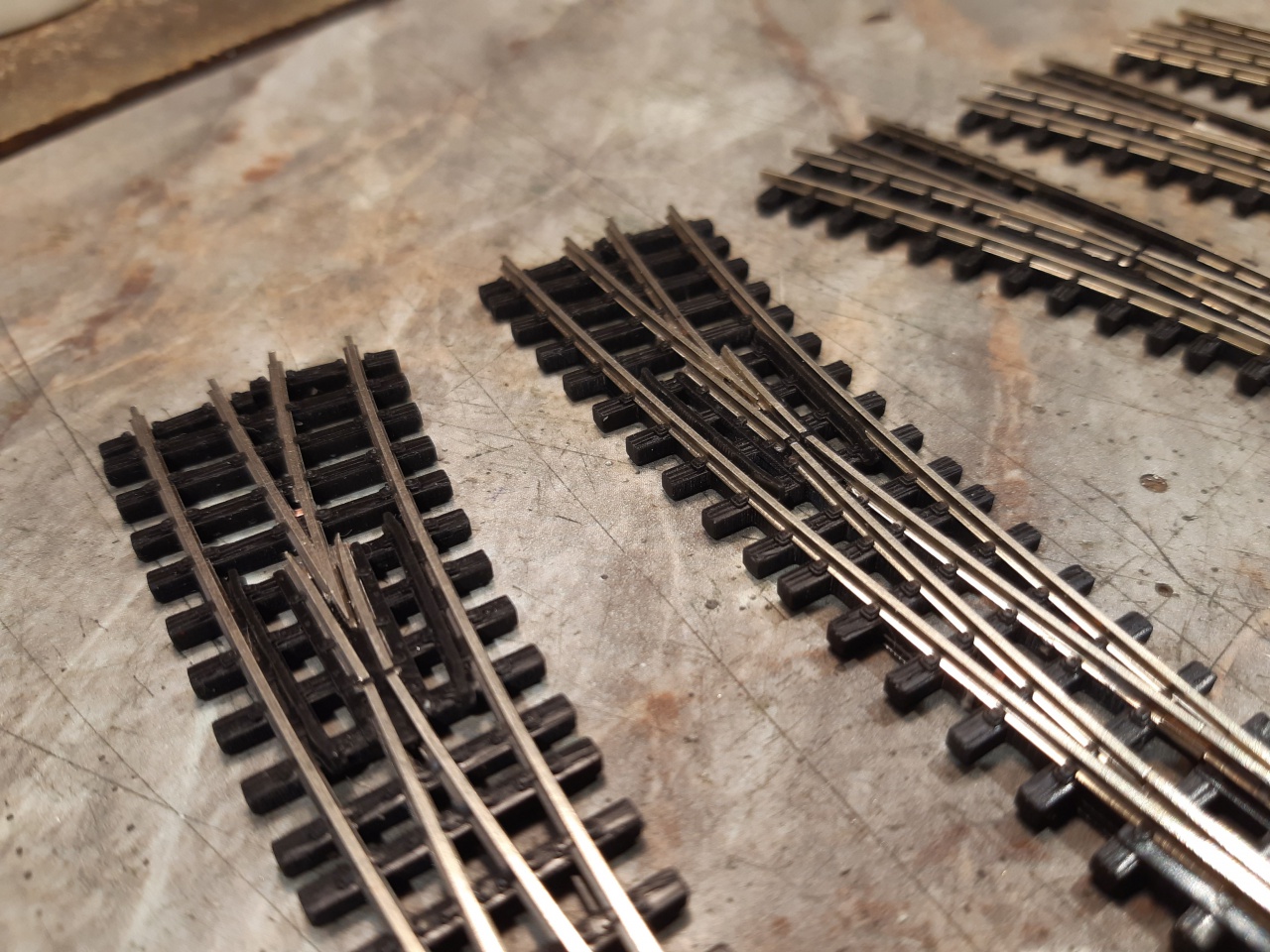

TTe íves kitérők Code 55 sínekből.




(#67208) Váltógyártó hozzászólása Válasz Dec 4, 2022
Ismét TTe váltók, ezúttal PECO Code 70 profilból. Ez a sínprofil a magasság kivételével szinte teljesen megegyezik a Tillig 83500-as profillal, mindössze pár század milliméter az eltérés.




(#67408) Váltógyártó hozzászólása Válasz Jan 9, 2023
A sok 3D nyomtatott cucc után végre egy kis forrasztott munka.

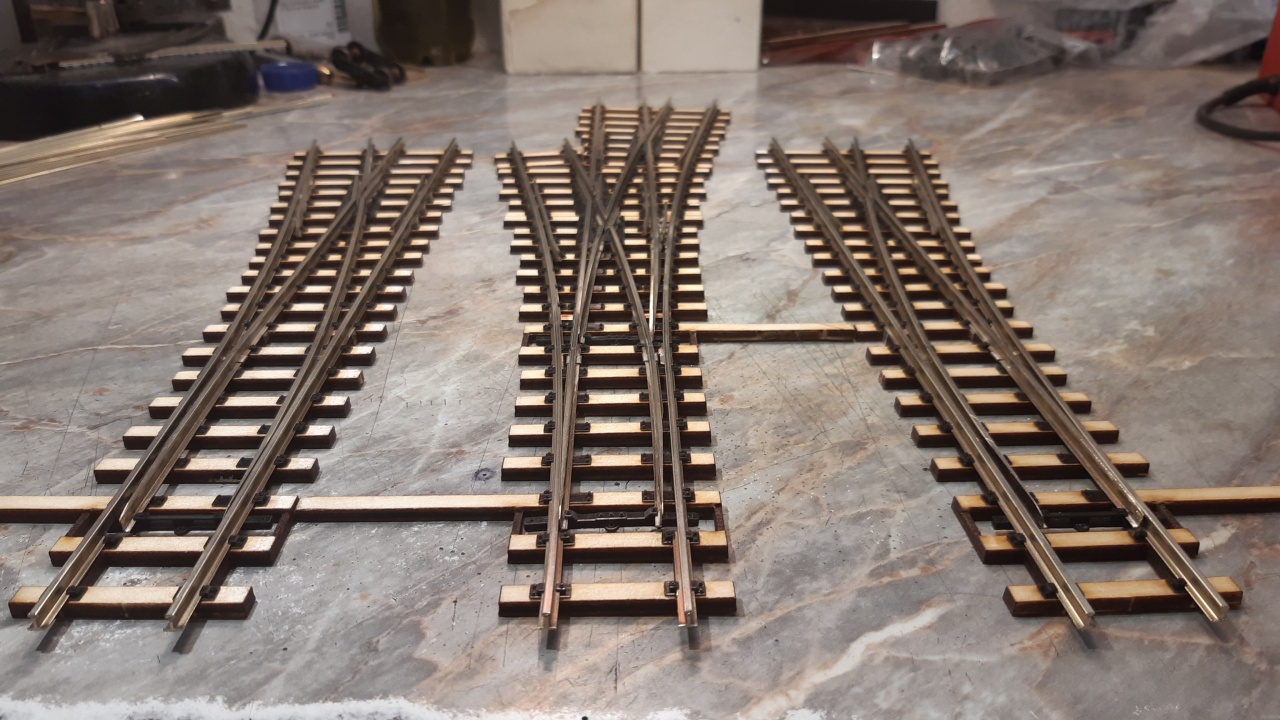

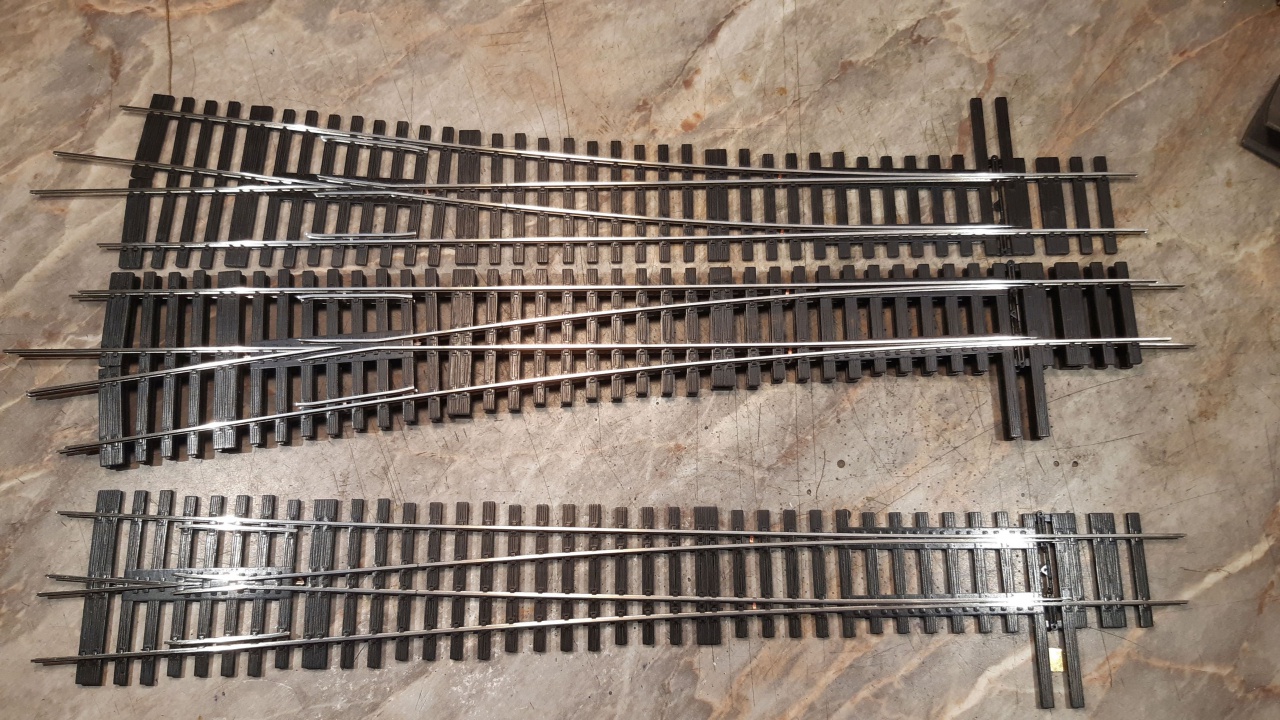

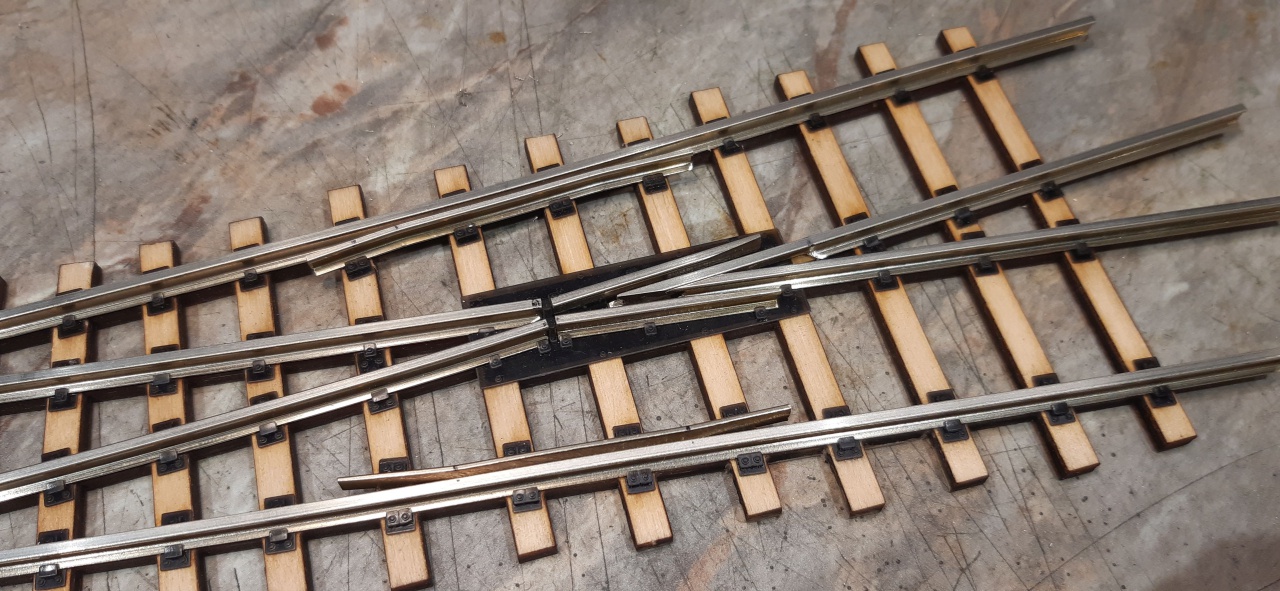

Ez egy Tillig H0 EW1 85343/44 geometria alapján épült 3-utas kitérő.




(#67412) róbertke válasza Váltógyártó hozzászólására (#67408) Válasz Jan 10, 2023
(#67639) Váltógyártó hozzászólása Válasz Márc 12, 2023

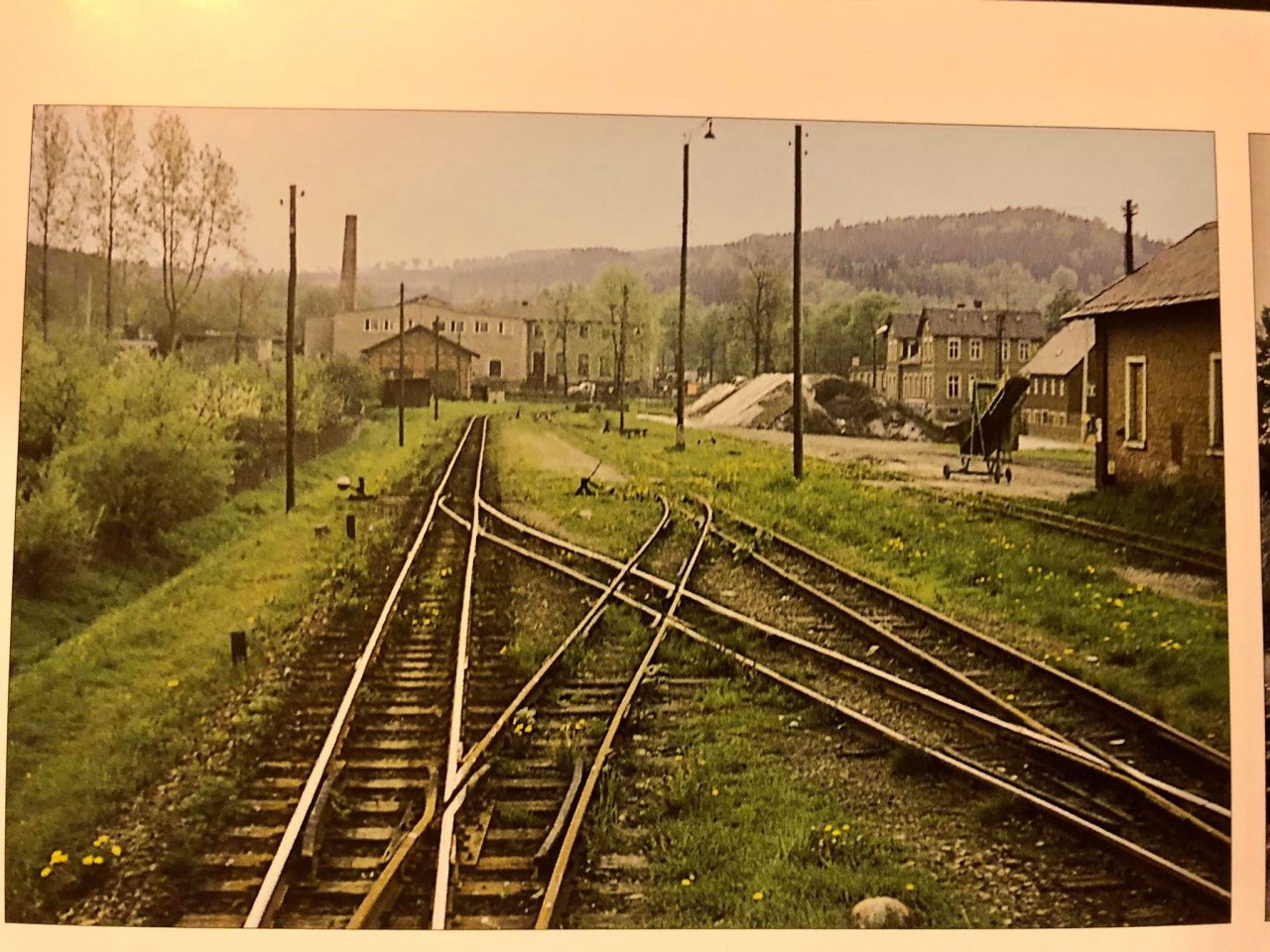

Valami érdekes készül TTe méretben.



(#67641) róbertke válasza Váltógyártó hozzászólására (#67639) Válasz Márc 12, 2023
Hózentróger
(#67646) asch válasza Váltógyártó hozzászólására (#67639) Válasz Márc 14, 2023
Szép! Hol készült a fotó?
(#67647) Váltógyártó válasza asch hozzászólására (#67646) Válasz Márc 14, 2023


(#67663) Váltógyártó hozzászólása Válasz Márc 19, 2023

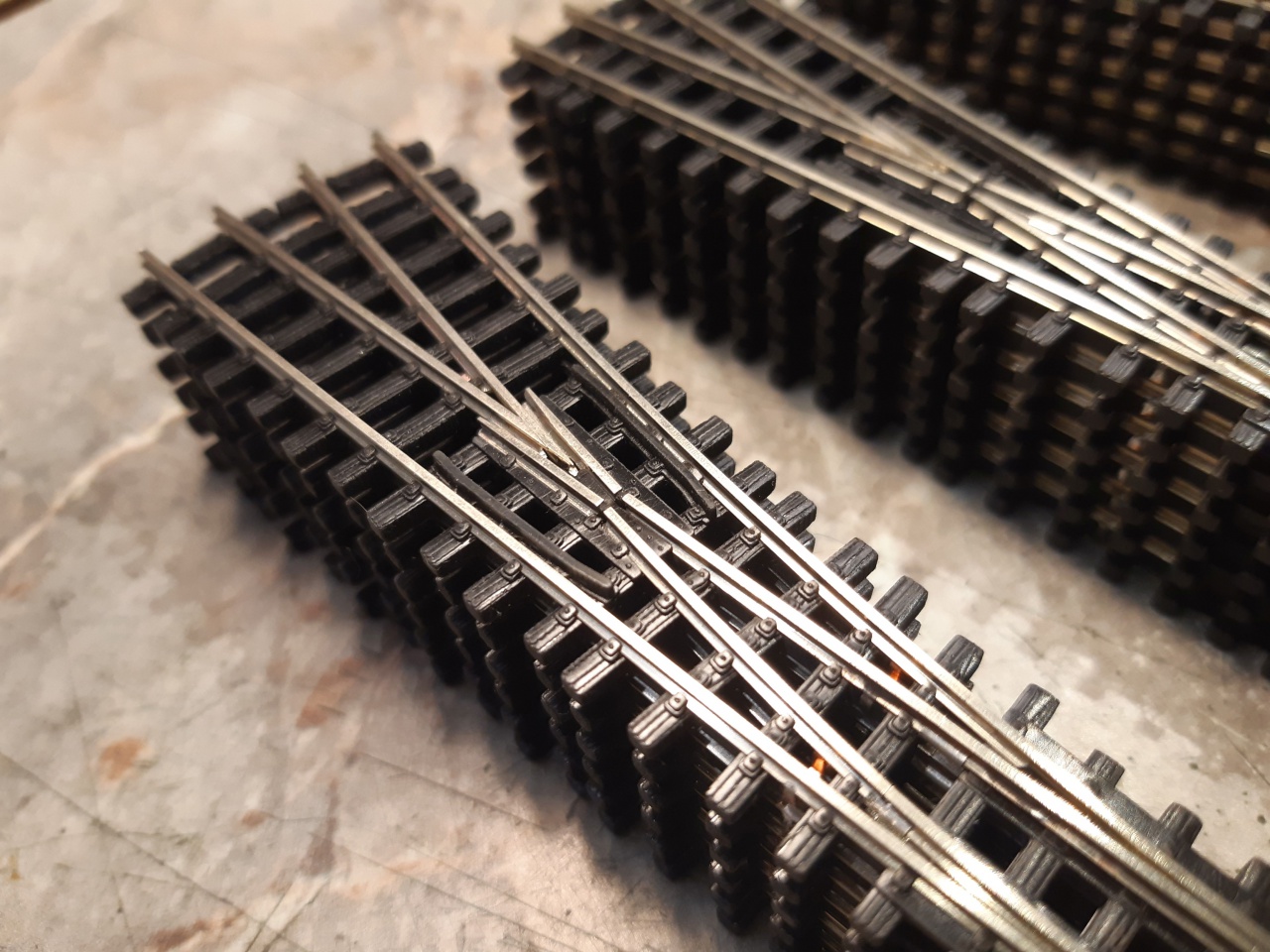

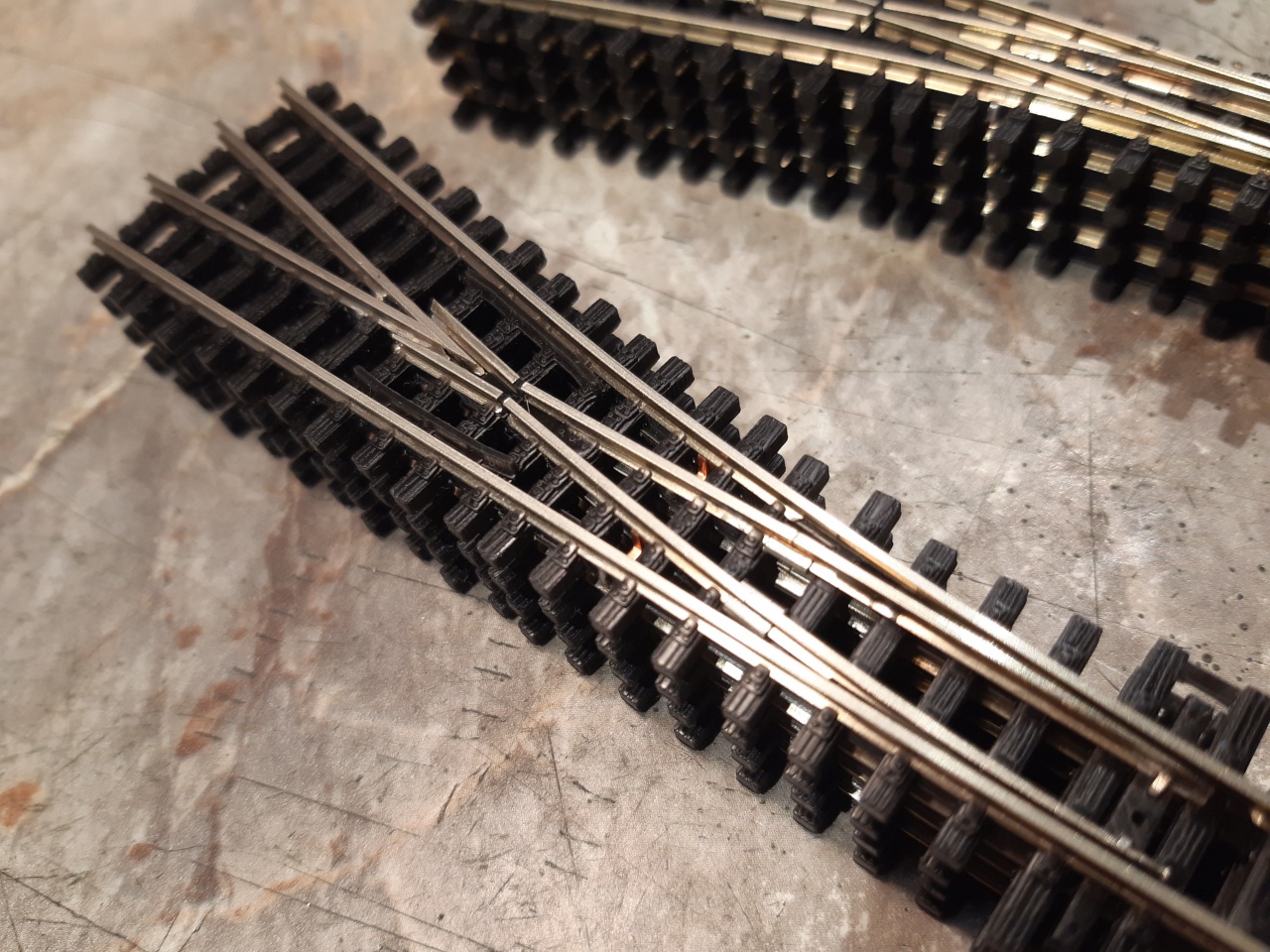

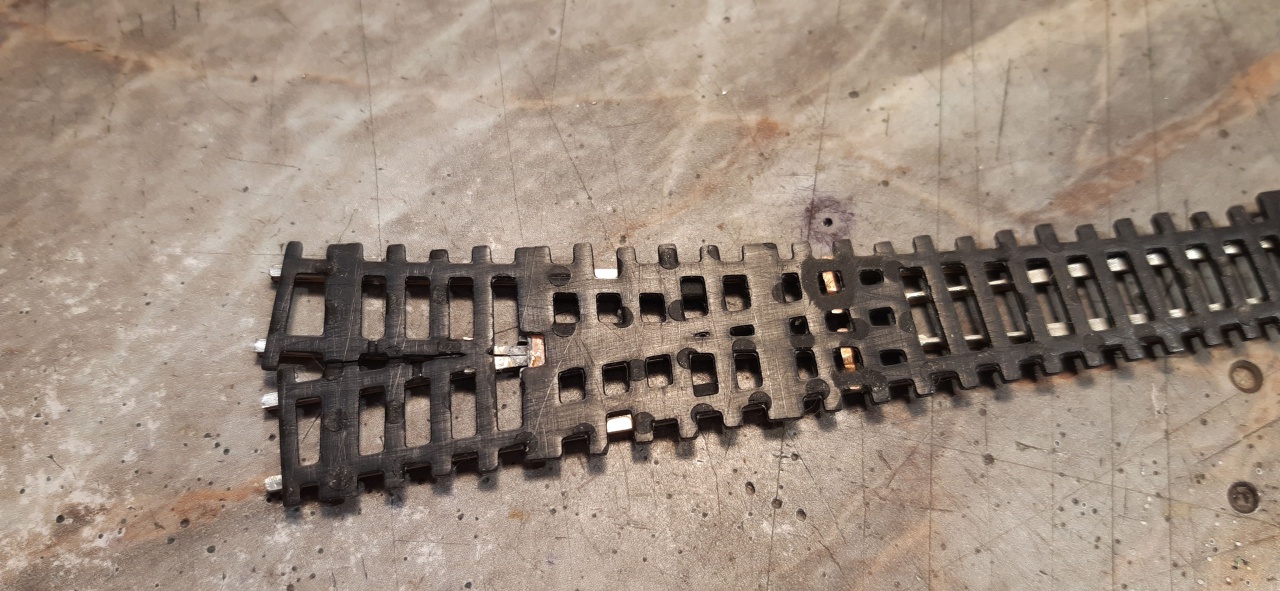

Märklin Z geometriájú kitérők kicsit másképp...


(#67664) róbertke válasza Váltógyártó hozzászólására (#67663) Válasz Márc 19, 2023
Ahogy így elnézem, itt még a BR89 mozdonyka sem akadna el!
(#67665) Váltógyártó válasza róbertke hozzászólására (#67664) Válasz Márc 19, 2023
Idézet:
„Ahogy így elnézem, itt még a BR89 mozdonyka sem akadna el!”

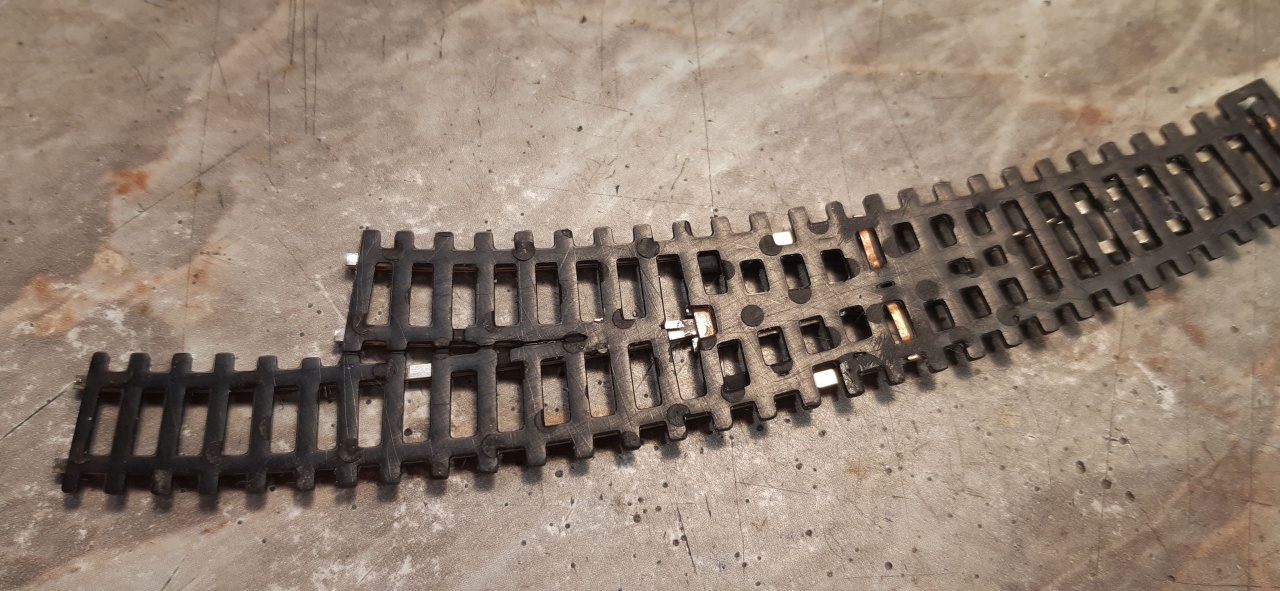

Szerintem nem. Azt a pár tizedmilliméteres szigetelő szakaszt leszámítva a teljes vágányzatban ott a delej, a könyöksíneket is beleértve. Természetesen a szívdarabot polarizálni kell, és a szerkezeti egység miatt a szív mögött nincs szigetelő vágás, úgyhogy szigeteló papuccsal kell illeszteni, mint a Tillig váltókat.

Az egyenes kitérőn amúgy elfelejtetten a polarizáló vezetéknek helyet kihagyni, de egy szikével könnyen orvosolható volt a probléma.




(#67666) Váltógyártó hozzászólása Válasz Márc 21, 2023

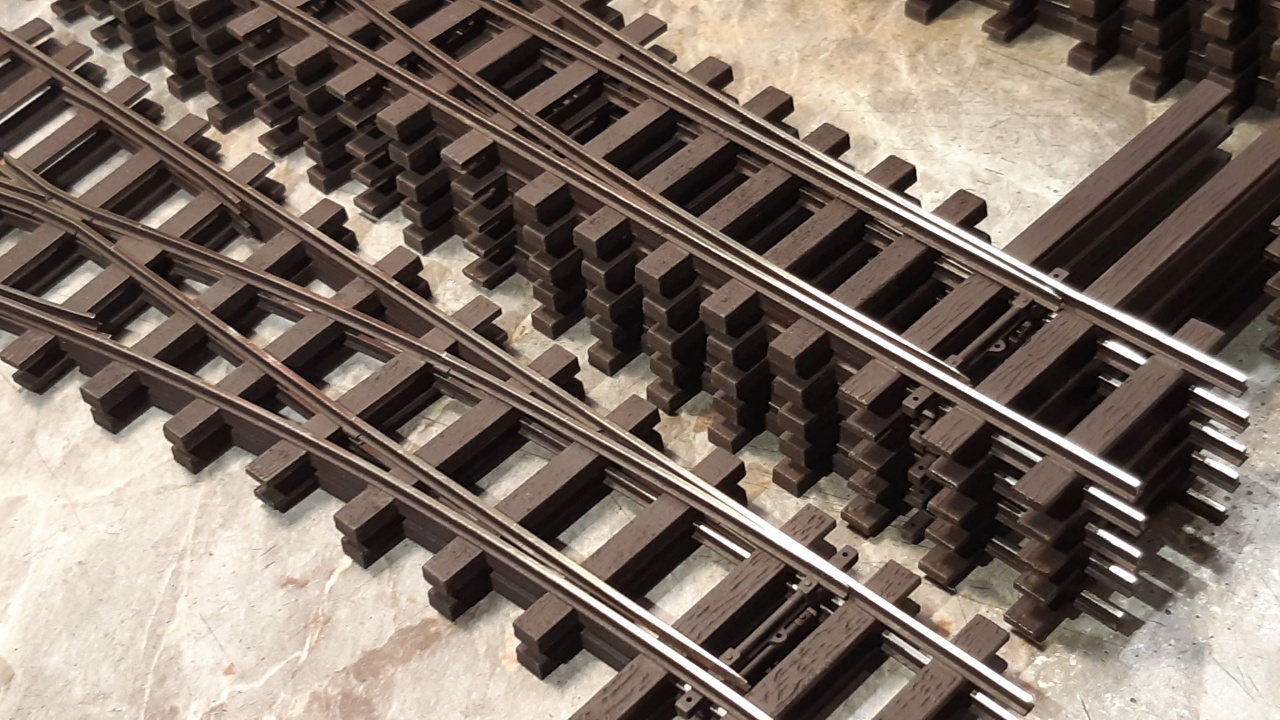

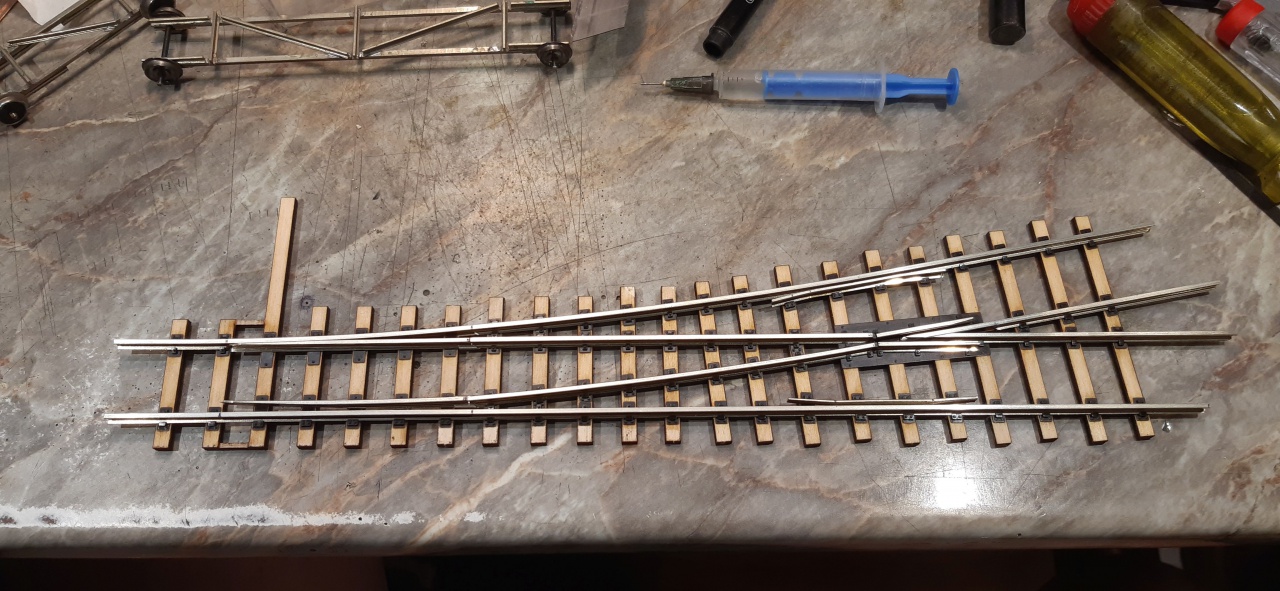

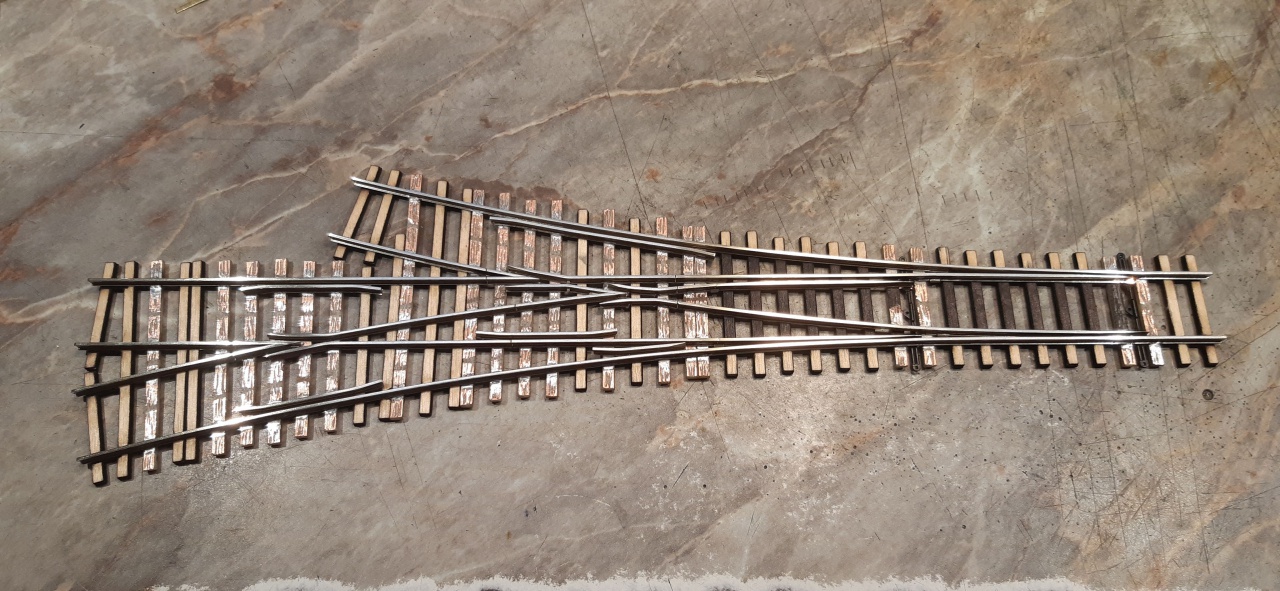

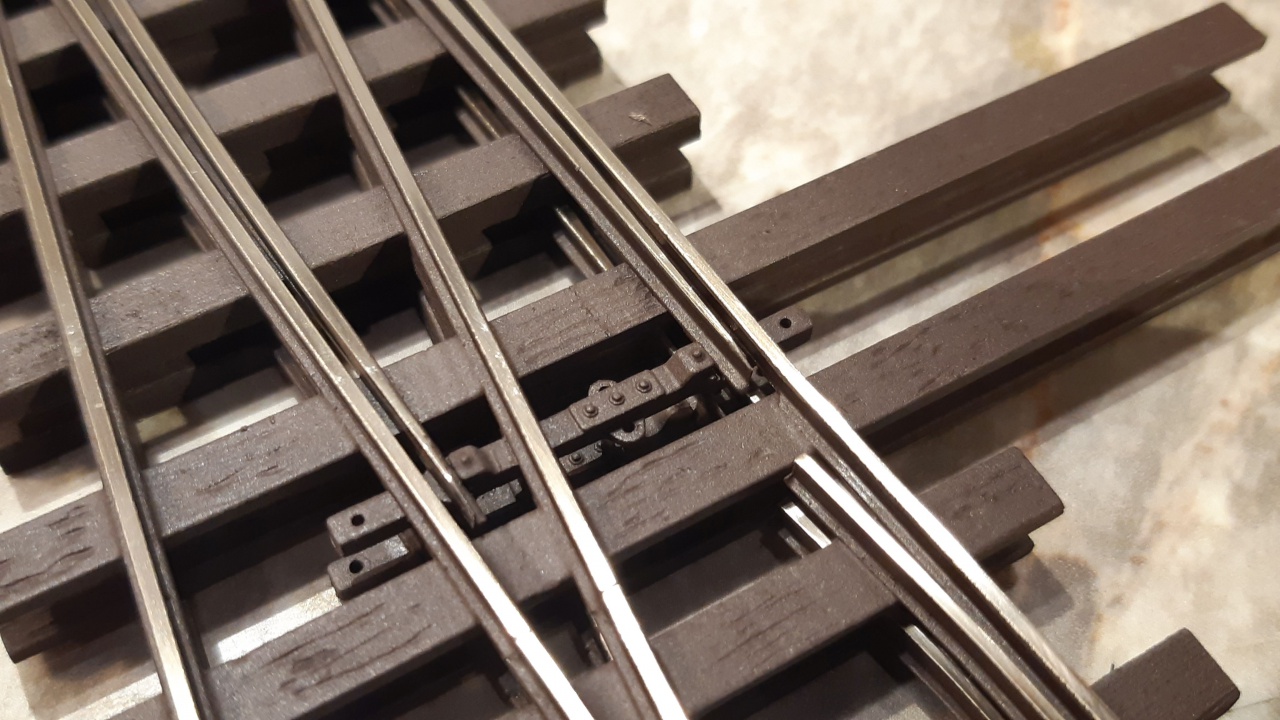

Pár órára kiszakadtam a TTe kitérők fogságából, és "gyorsan" összedobtam egy 0m tesztkitérőt Peco IL-7FB (code 143, ~3,6mm) profilból.

Tk. semmi nincs rögzítve rajta, csak belefűztem a síneket, ezért írtam, hogy összedobtam.

Vannak rajta hibák, de egyik sem vészes, az éles darabok már hibátlanok lesznek.

A kitérő egyik érdekessége, hogy a vezetősínek félig lemart sínprofilból készültek.




(#67667) Váltógyártó válasza Váltógyártó hozzászólására (#67666) Válasz Márc 21, 2023




(#67698) Váltógyártó válasza Váltógyártó hozzászólására (#67667) Válasz Ápr 4, 2023
Ez is kész.




(#67699) Váltógyártó válasza Váltógyártó hozzászólására (#67698) Válasz Ápr 4, 2023




(#67700) Váltógyártó válasza Váltógyártó hozzászólására (#67698) Válasz Ápr 4, 2023




(#67738) Váltógyártó hozzászólása Válasz Ápr 8, 2023

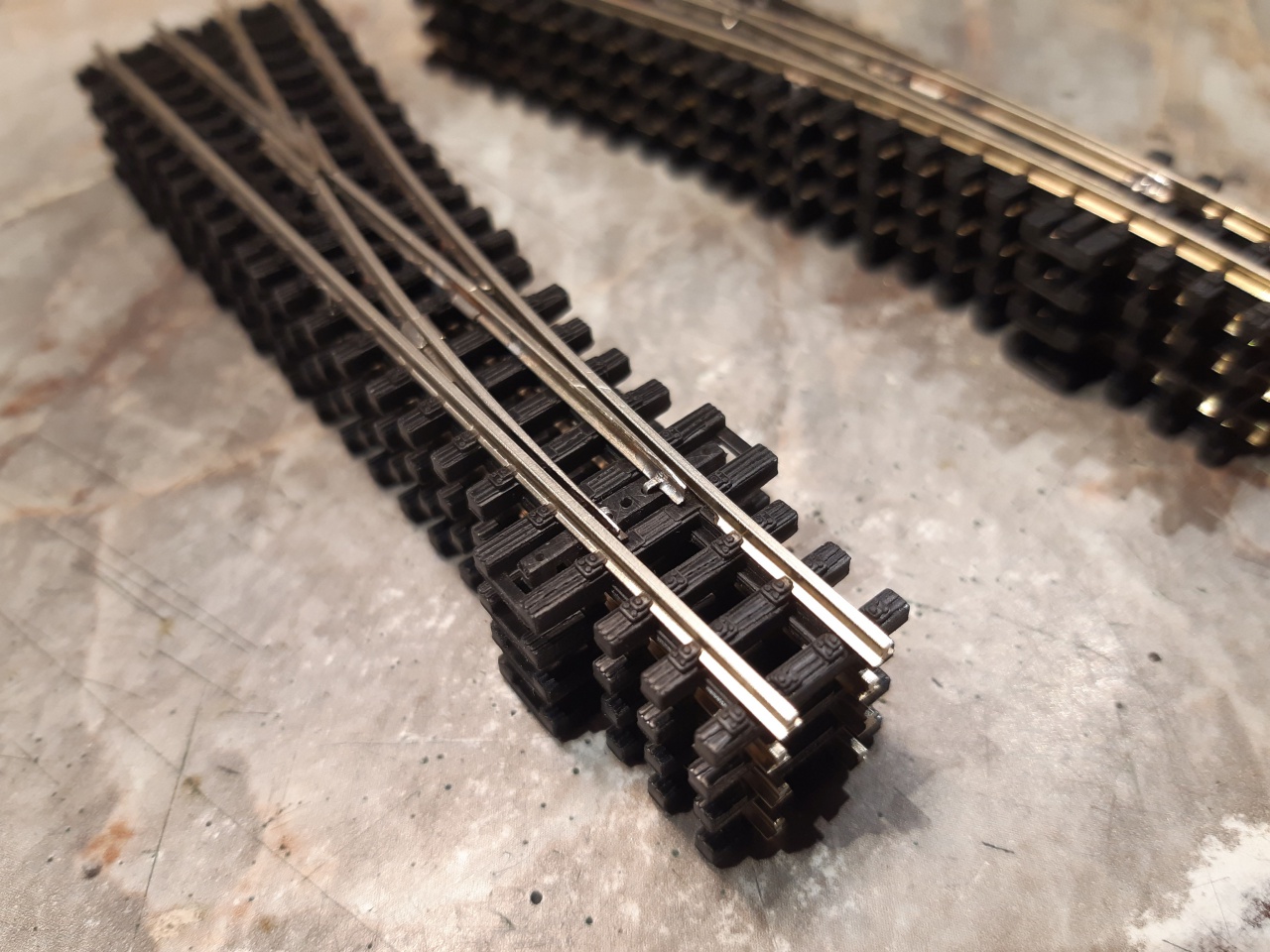

Újra egy kis TTe, ezúttal code 55 és 9 fokos kitérés.




(#67739) Váltógyártó válasza Váltógyártó hozzászólására (#67738) Válasz Ápr 8, 2023




(#67740) róbertke válasza Váltógyártó hozzászólására (#67738) Válasz Ápr 8, 2023
Nagyon jók lesznek, főleg a TTe Hózi .....
(#67741) Váltógyártó válasza róbertke hozzászólására (#67740) Válasz Ápr 9, 2023
Ezek már készen vannak, a hózi összerakós lesz.
(#67745) Váltógyártó hozzászólása Válasz Ápr 16, 2023

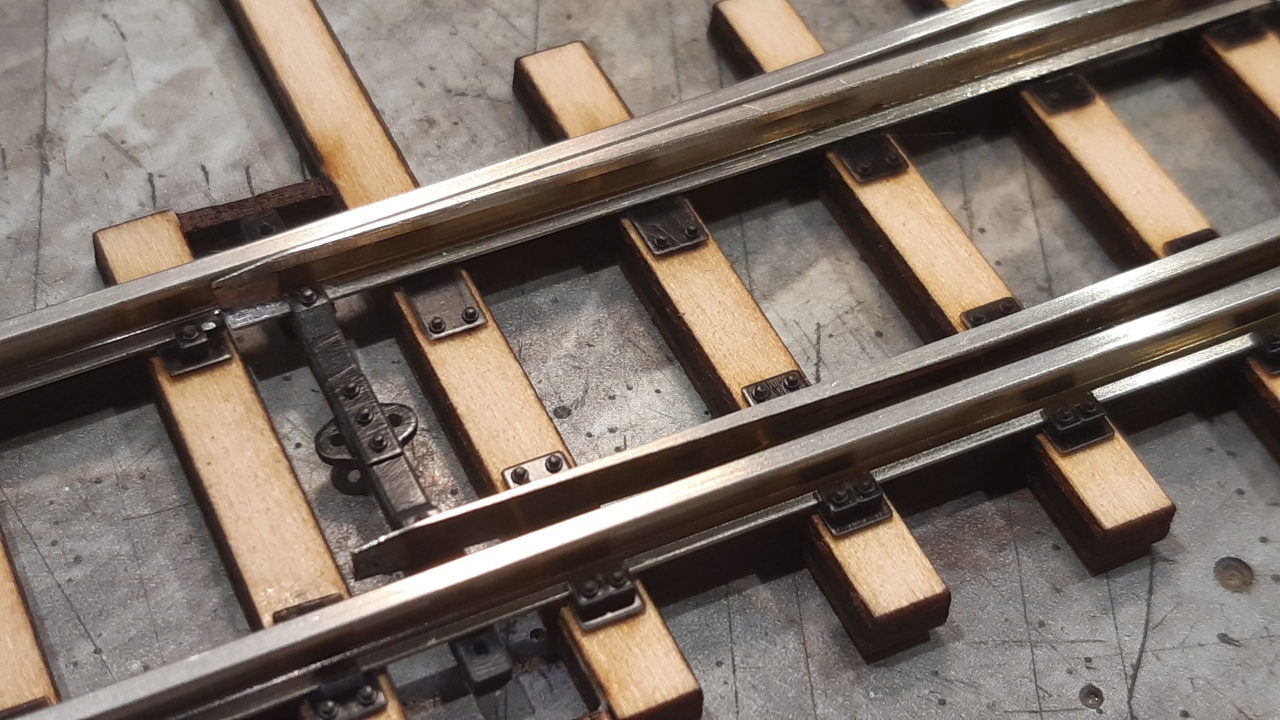

H0e

Podkłady ob...jpg

Weller 12fok...jpg

(#67863) Váltógyártó hozzászólása Válasz Máj 23, 2023

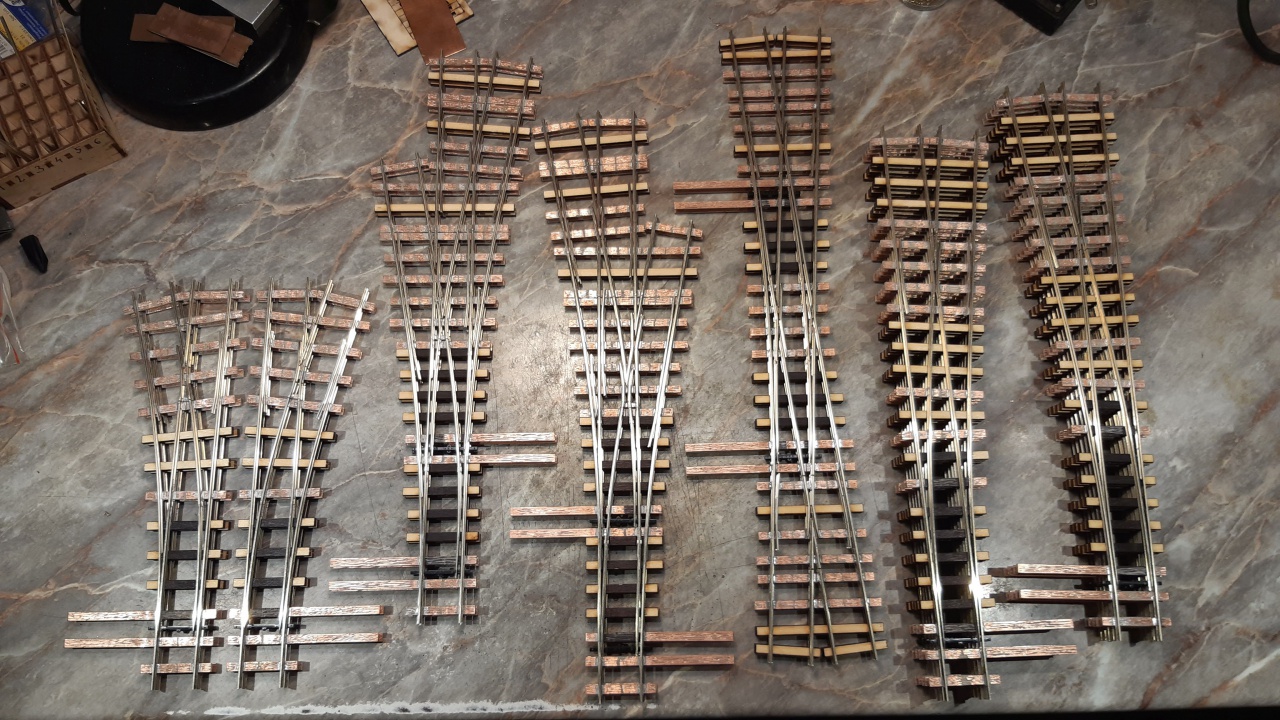

Készülnek a H0e tesztdarabok, és két H0f is.



(#67864) Lazsi válasza Váltógyártó hozzászólására (#67863) Válasz Máj 24, 2023
A bal oldaliaknál mi az a középső sín?
(#67865) Váltógyártó válasza Lazsi hozzászólására (#67864) Válasz Máj 24, 2023
Azok a csúcssínek, csak még nincsenek kettévágva és felhelyezve. A H0f- nél meg elölről kell majd levágni.
(#67866) Lazsi válasza Váltógyártó hozzászólására (#67865) Válasz Máj 24, 2023
Értem! Köszi!
(#67908) Váltógyártó válasza Váltógyártó hozzászólására (#67863) Válasz Jún 1, 2023
Kész.




(#67915) róbertke válasza Váltógyártó hozzászólására (#67908) Válasz Jún 8, 2023
(#67943) Váltógyártó válasza Váltógyártó hozzászólására (#66057) Válasz Jún 17, 2023

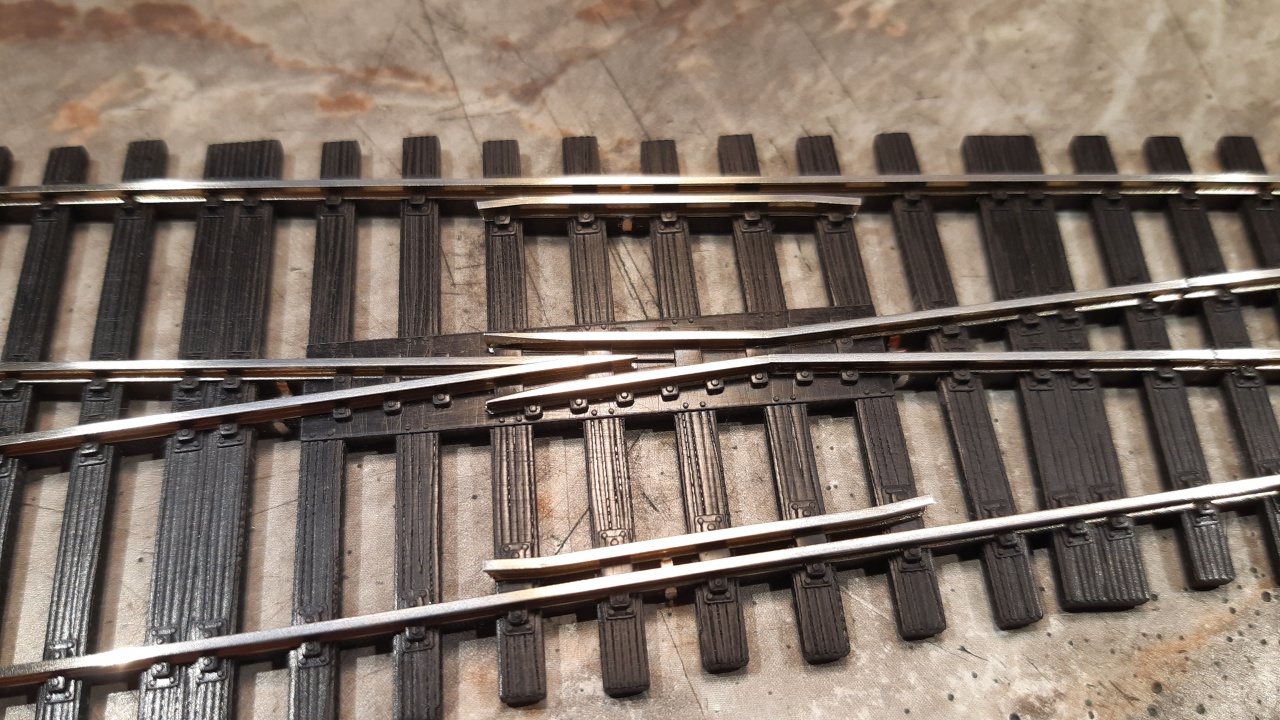

Készült még pár code 60 kitérő a Norvég asztalra.




(#67944) Váltógyártó válasza Váltógyártó hozzászólására (#67943) Válasz Jún 17, 2023
Az utosó képen lévő kitérő code 55 (1,45mm) profilból készült.




(#67945) Váltógyártó válasza Váltógyártó hozzászólására (#67944) Válasz Jún 17, 2023

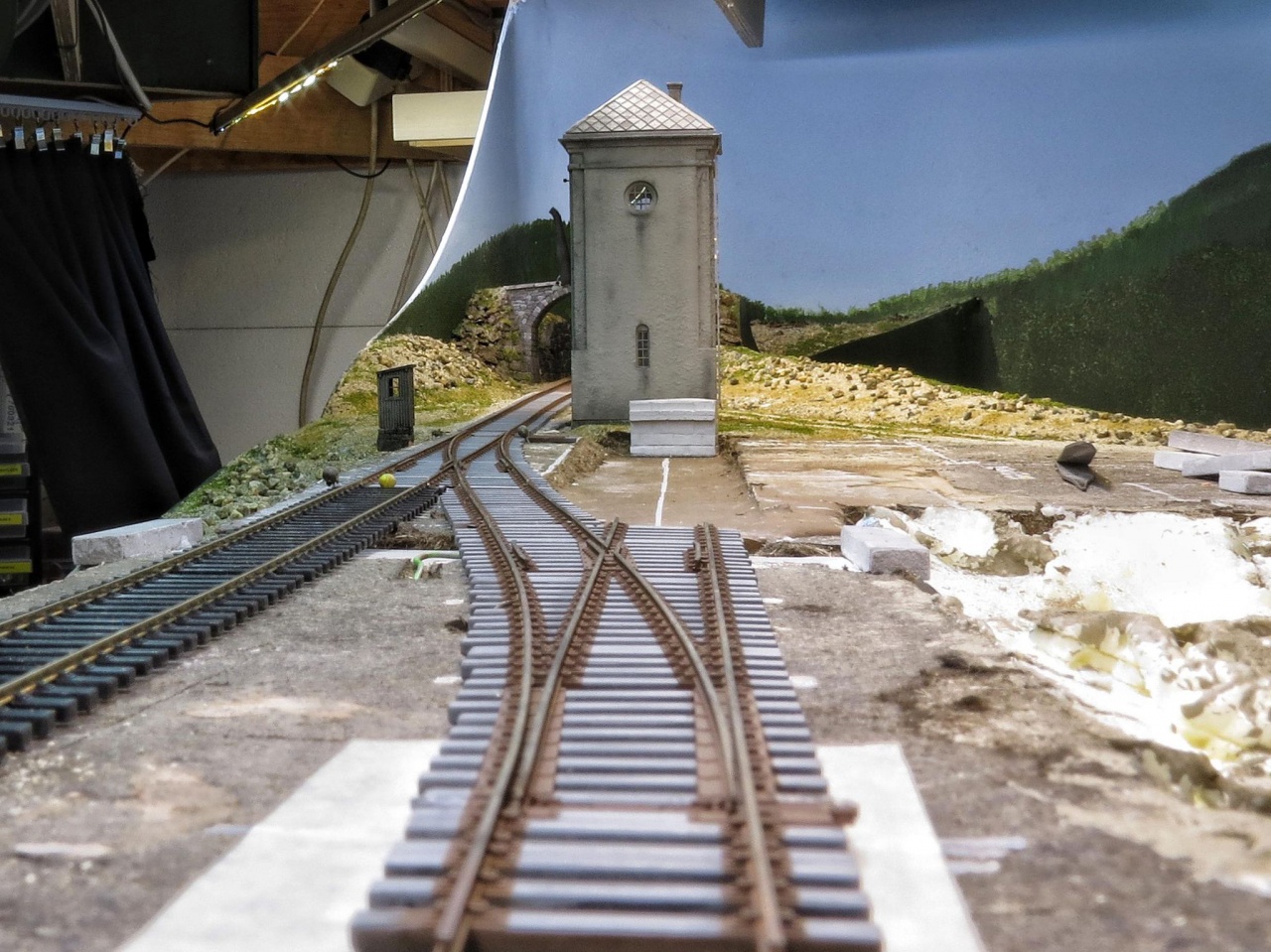

Már a beépítés is megkezdődött.




(#67946) Váltógyártó válasza Váltógyártó hozzászólására (#67945) Válasz Jún 17, 2023




(#67947) tibi hozzászólása Válasz Jún 18, 2023
Ez már nem hobby, ez már művészet!
(#68019) Váltógyártó hozzászólása Válasz Júl 16, 2023
Ipartelepi duplasínes 14 fokos H0 kitérők. Értelemszerűen be lesznek burkolva.




(#68020) Váltógyártó válasza Váltógyártó hozzászólására (#68019) Válasz Júl 16, 2023




(#68021) Váltógyártó hozzászólása Válasz Júl 16, 2023
H0 FREMO hózentróger. 502mm hosszú, r=1086mm, kitérés 7,2 fok (1:8), Peco IL-3 sínprofilból.
