Fórum » Váltók, vágányzat készítése házilag
Váltók, vágányzat készítése házilag
Témaindító: Váltógyártó, idő: Márc 15, 2013
Témakörök:

Lapozás       84/84
(#66777) róbertke válasza etwg hozzászólására (#66776) Válasz Aug 2, 2022
Négyrészes Piko/Schicht emeletes vonatomnak mind a tízenhárom kerekét azért cseréltem ki RP25-ös kerekekre, hogy hibátlanul át tudjon gördülni az Újkőkori precíz váltókon.
(#66778) etwg válasza róbertke hozzászólására (#66777) Válasz Aug 2, 2022
Az ilyen dolgok aránylag egyszerüen megoldhatok a házi méretekben (H0, TT, N), nemugy a 45 mm nyomtávon. Még egy gyáron belül is nagy konstrukcios eltérések vannak hát még a különbözö gyárak termékei között.
Sokan még azt sem tudják eldönteni milyen méretarányban vannak a modellek igy nem ritkaság a 1:22,5-1:32 méretek közöttiek kicsinyitések. Ráadásul meg az LGB sinrendszer a legelterjedtebb (legolcsobb) ami ugye egy keskenynyomközü vasut leképzése, ennek ellenére minden fut rajtuk a kis vicinális kéttengelyes mozdonykátol az apro kocsikkal az ICE-kig, a nagysorozatu modellektöl a gözzel hajtott preciz mozdonyokig. Igy a konstruktör sem tudja eldönteni milyen kereket használjon. Az egyik neves gyár kerekei majdnem 8 mm vastagok, a mérethelyes kerék szélessége ennek a fele. A szabványos nyomkarima kb 1,5 mm magas a gyári modelleken sok esetben 3 mm.
Mi általában a nagyon stabil Proform sineket használunk vagy az ö váltoikkal vagy sajátgyármányu váltokkal ( egy klubtagung Lacihoz hasonloan gyártja a váltokat). Ezek meglehetösen szabványos dolgok.
(#66784) etwg hozzászólása Válasz Aug 3, 2022
Ezt a váltoállito mechanizmust nézzétek meg. Erre a feltaláloja még szabadalmat is kapott.
Utovégre megsporolt legalább egy ember munkáját.

Váltoállitás 110 éve.
(#66788) Váltógyártó hozzászólása Válasz Aug 6, 2022

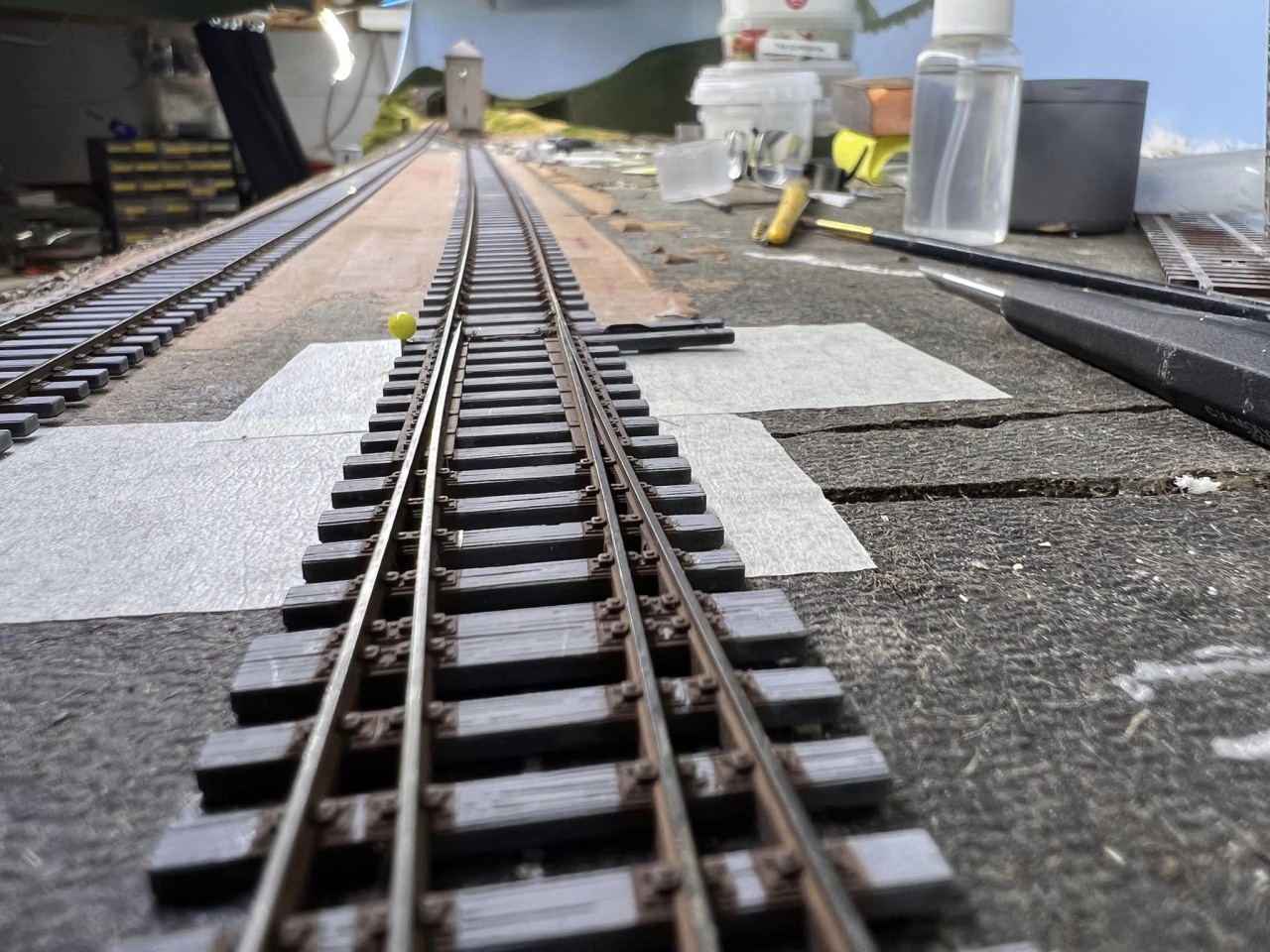

Készül egy terepasztal a Z-s kitérőimmel.

Tom asztala.jpg

(#66789) Váltógyártó hozzászólása Válasz Aug 7, 2022
Ma 10 éve, hogy megszületett az első hozzászólásom Váltógyártó néven. Ebben a 10 évben elég messzire jutottam a témában, sokat fejlődött a tudás és a géppark, de a minőség iránti igény nem változott, mindig igyekszem a legjobbat kihozni a lehetőségekből. Remélem senki nem bánta meg hogy Váltógyártós kitérő mellett döntött és megelégedéssel használja azokat. Mindenképp meg kell említenem Tóth Gyuri (HOTotya) barátomat, akinek a segítsége nélkül közel nem tartanék ezen a szinten és nem csak a segítségét, hanem a barátságát is köszönöm!

Index fórum


10 év.jpg

(#66790) etwg válasza Váltógyártó hozzászólására (#66789) Válasz Aug 7, 2022
Gratula a munkádhoz. Én is nagyon meg agyok elégedve a minöséggel. Azota is minden remekül müködnek.

(#66791) Váltógyártó válasza etwg hozzászólására (#66790) Válasz Aug 7, 2022
Köszönöm szépen!
(#66865) Váltógyártó hozzászólása Válasz Aug 21, 2022

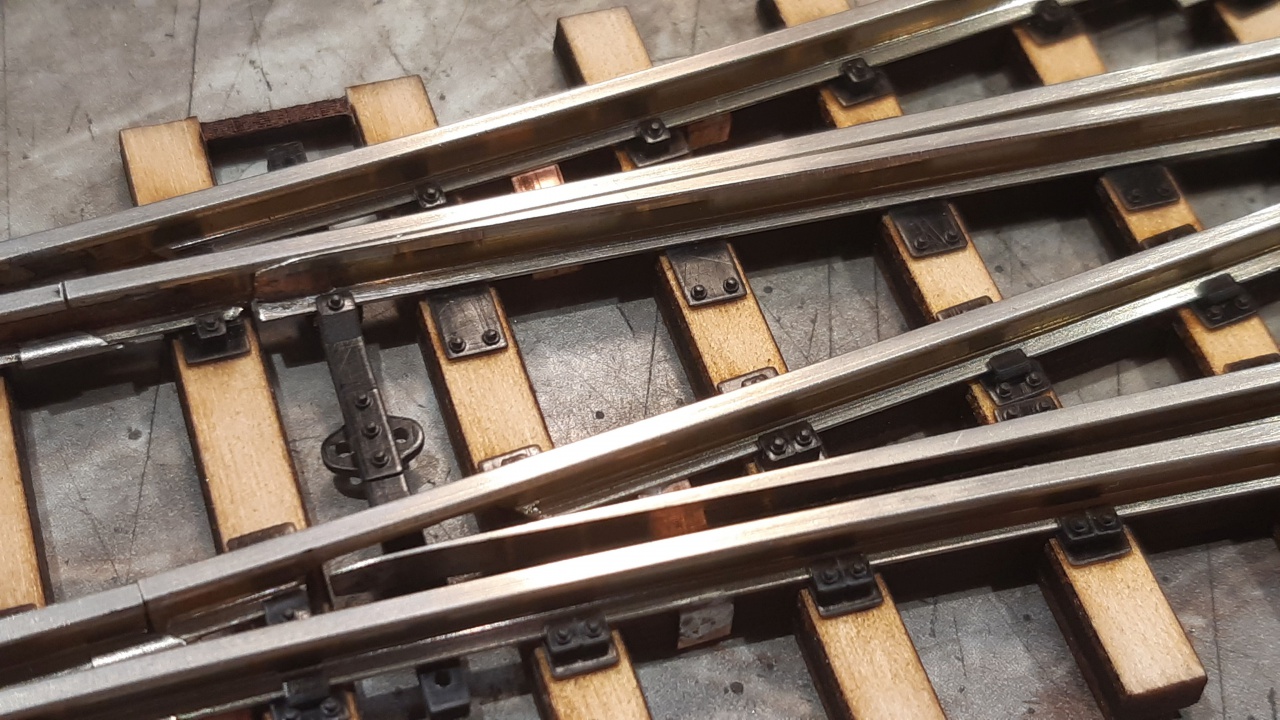

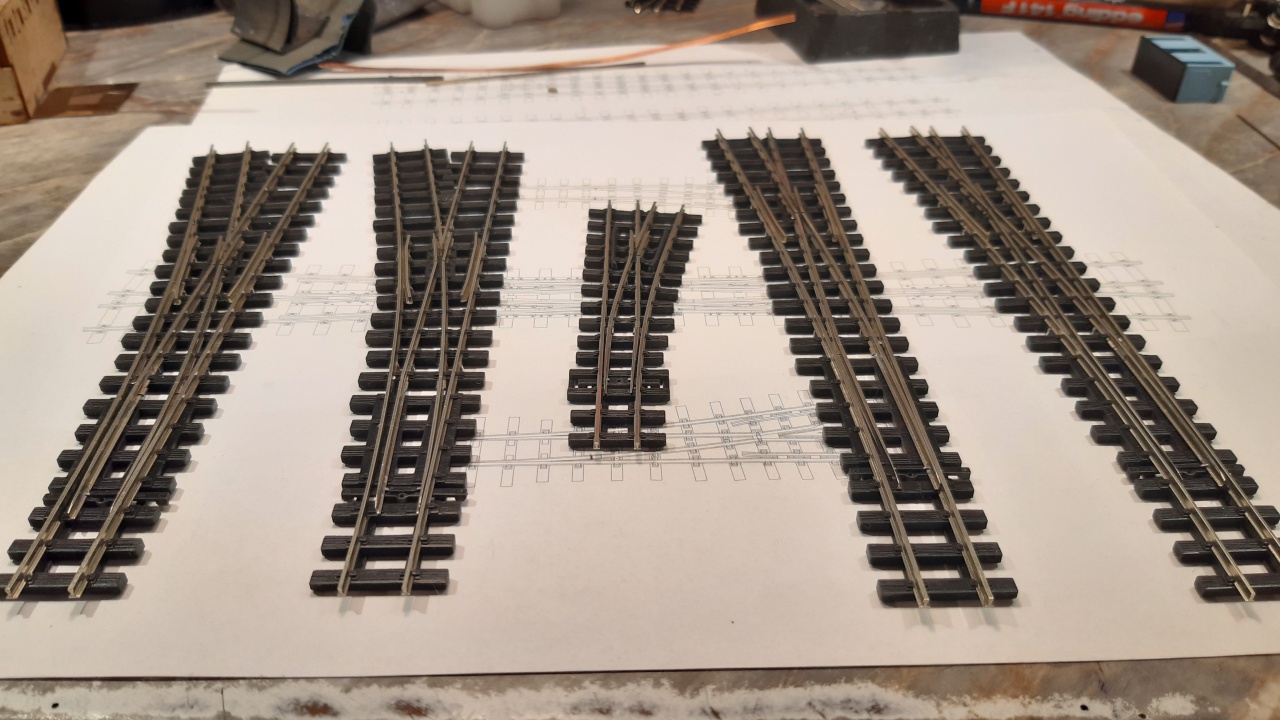

Újabb adag 0m.


(#66945) Váltógyártó válasza Váltógyártó hozzászólására (#66865) Válasz Szept 18, 2022

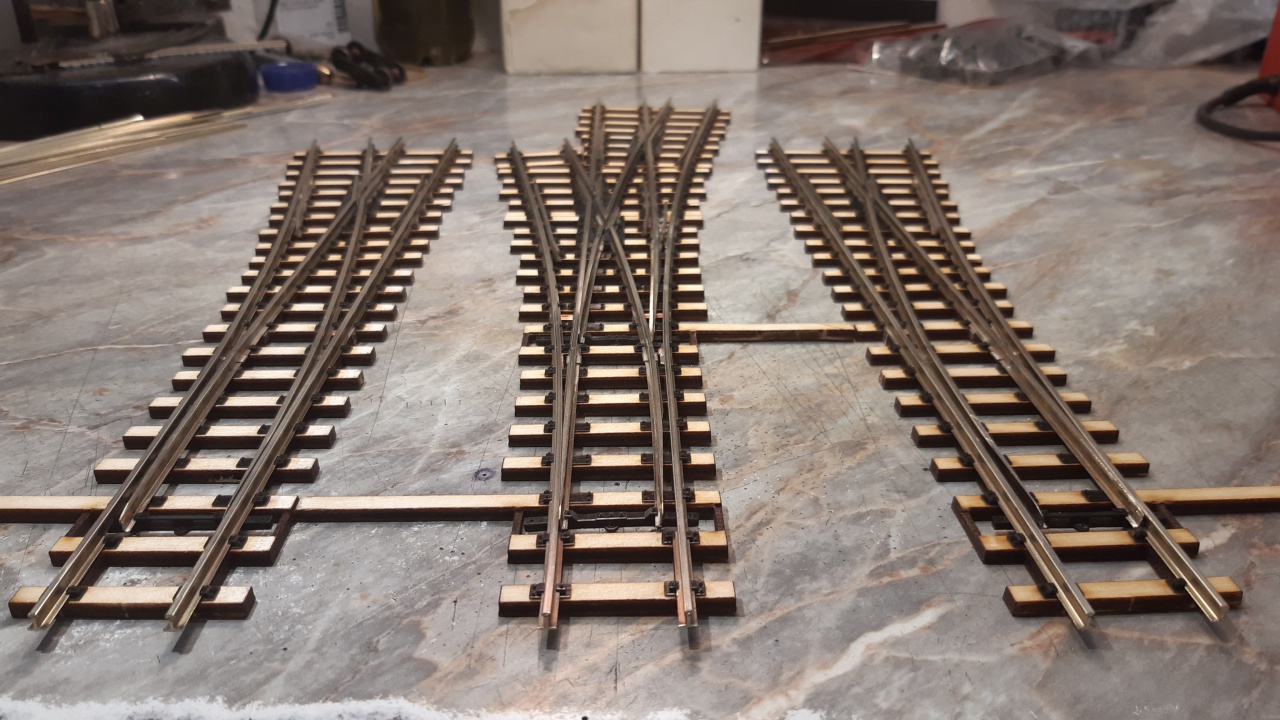

Kész.




(#66946) Váltógyártó válasza Váltógyártó hozzászólására (#66945) Válasz Szept 18, 2022




(#66947) Váltógyártó válasza Váltógyártó hozzászólására (#66945) Válasz Szept 18, 2022




(#66950) róbertke válasza Váltógyártó hozzászólására (#66947) Válasz Szept 18, 2022
Mind 0m ??
(#66955) Váltógyártó válasza róbertke hozzászólására (#66950) Válasz Szept 19, 2022

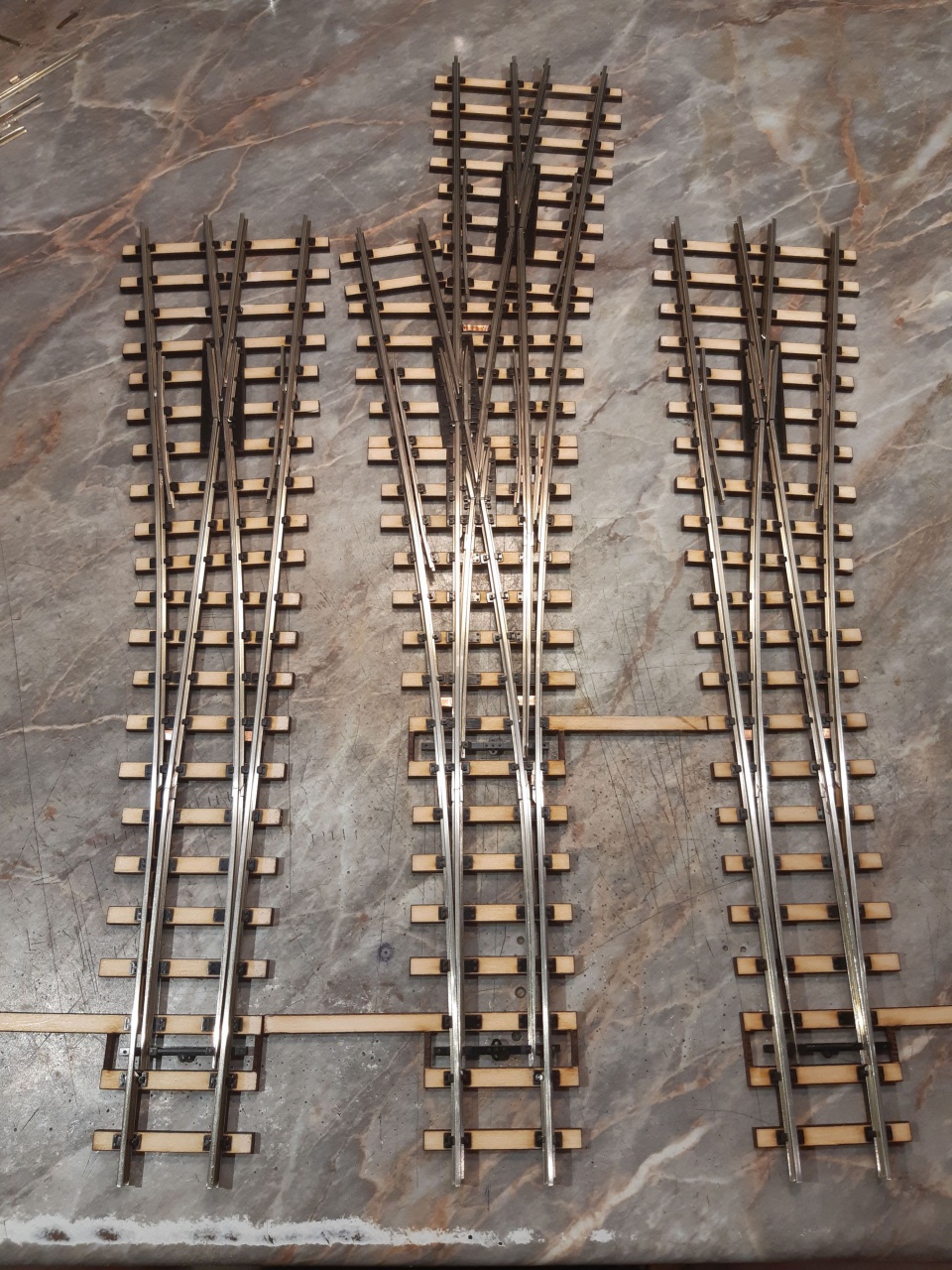

Igen. Ugyanazok, mint az előző kép, csak befestettem őket.
(#67067) Váltógyártó hozzászólása Válasz Okt 23, 2022

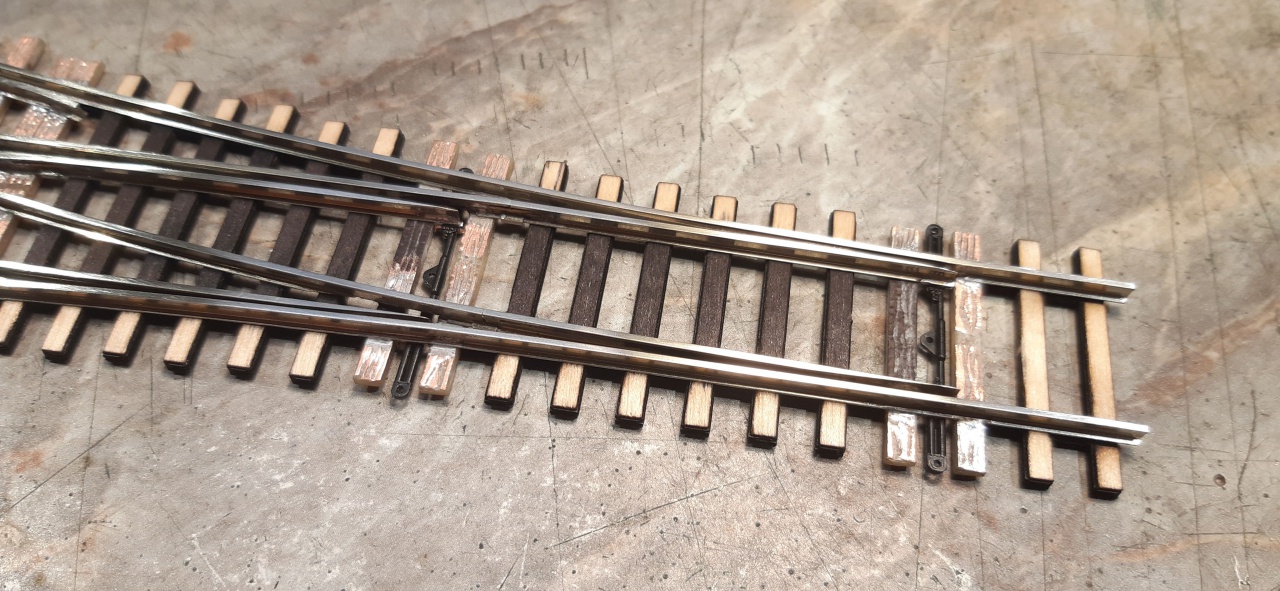

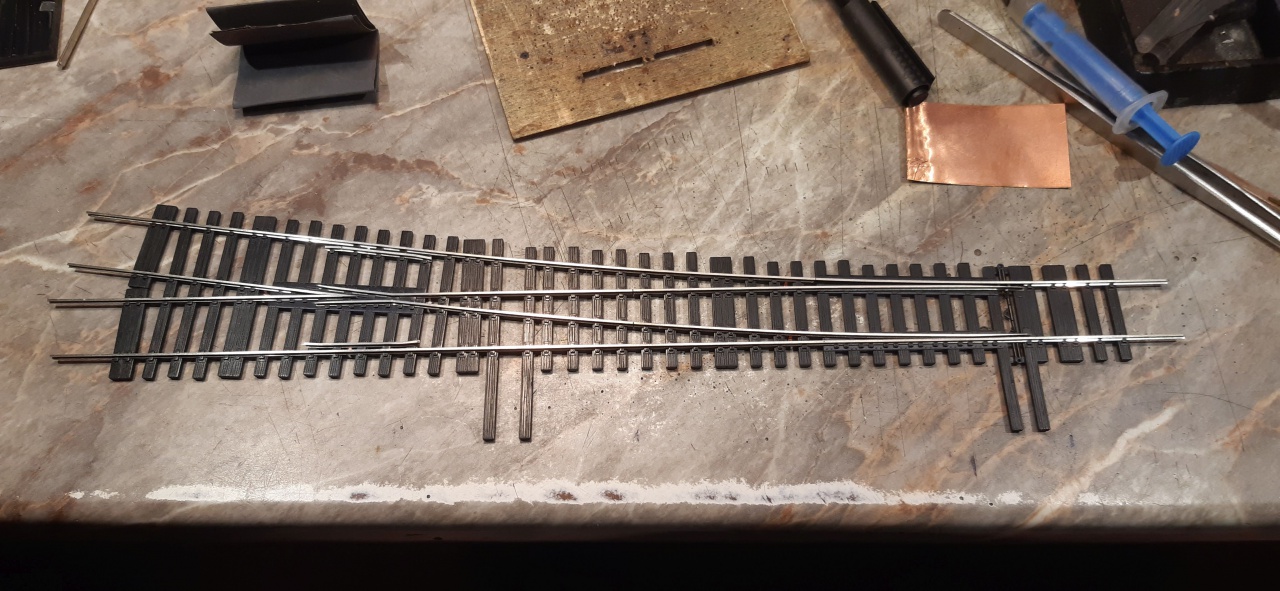

Folytetódik a TTe kitérők gyártása, ezúttal code 55 sínekből egyenes kitérők készültek.




(#67071) róbertke válasza Váltógyártó hozzászólására (#67067) Válasz Okt 23, 2022
Gyönyörűek, gratulálok Laci!
(#67140) Váltógyártó hozzászólása Válasz Nov 12, 2022

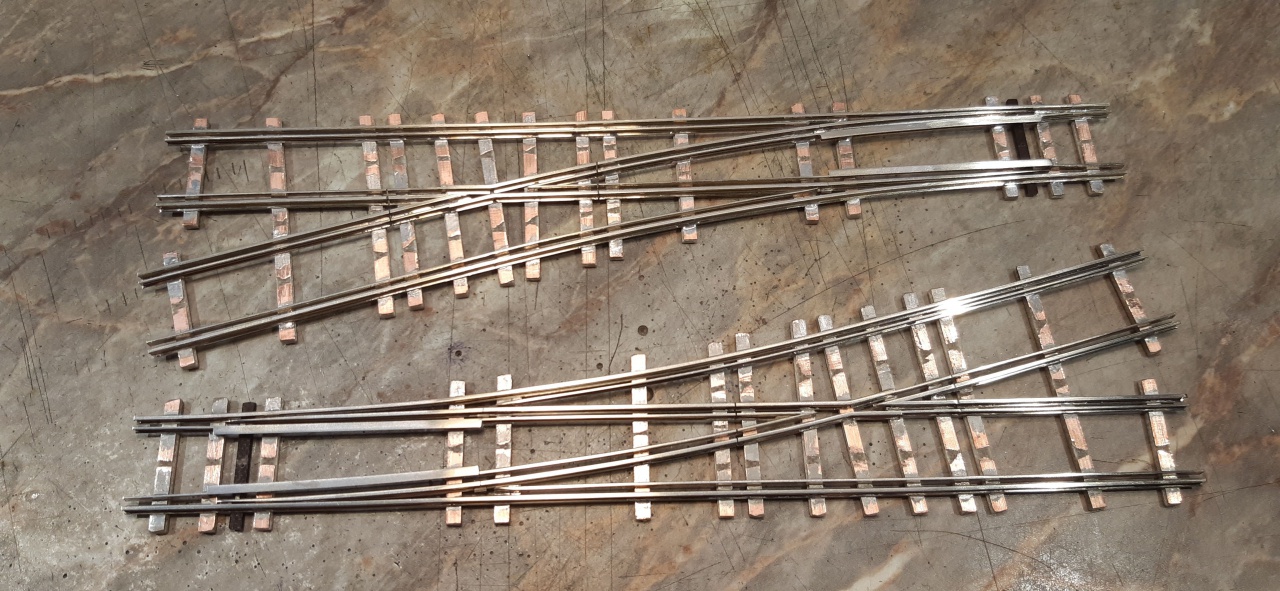

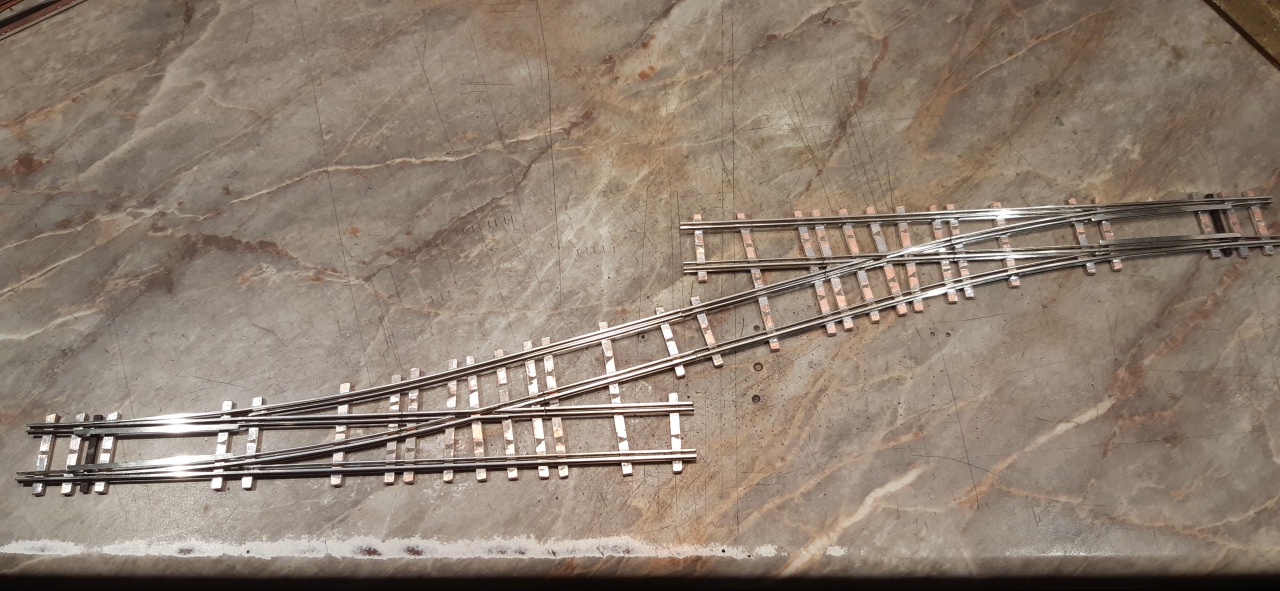

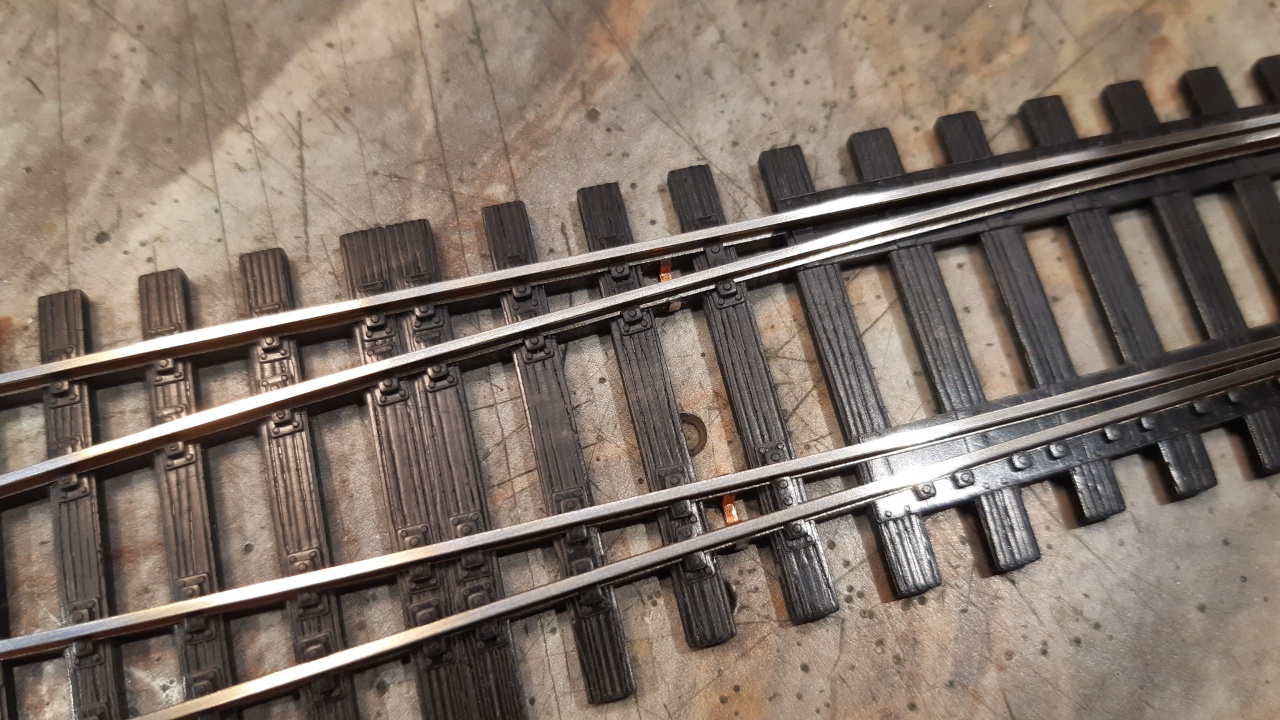

TTe íves kitérők Code 55 sínekből.




(#67208) Váltógyártó hozzászólása Válasz Dec 4, 2022

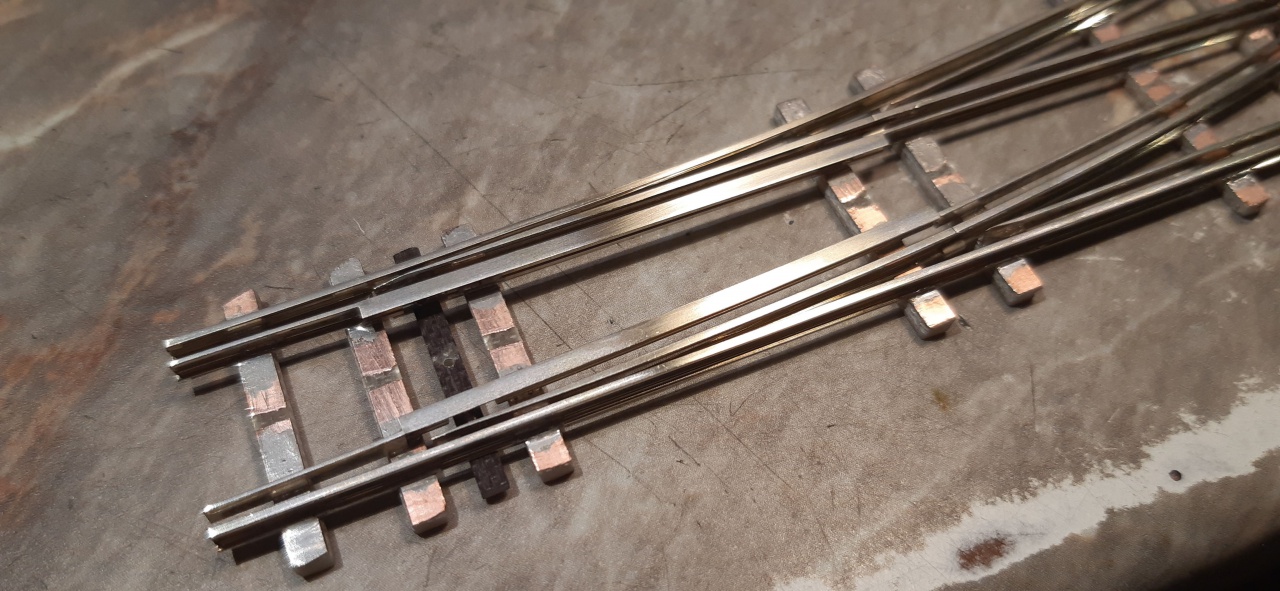

Ismét TTe váltók, ezúttal PECO Code 70 profilból. Ez a sínprofil a magasság kivételével szinte teljesen megegyezik a Tillig 83500-as profillal, mindössze pár század milliméter az eltérés.




(#67408) Váltógyártó hozzászólása Válasz Jan 9, 2023

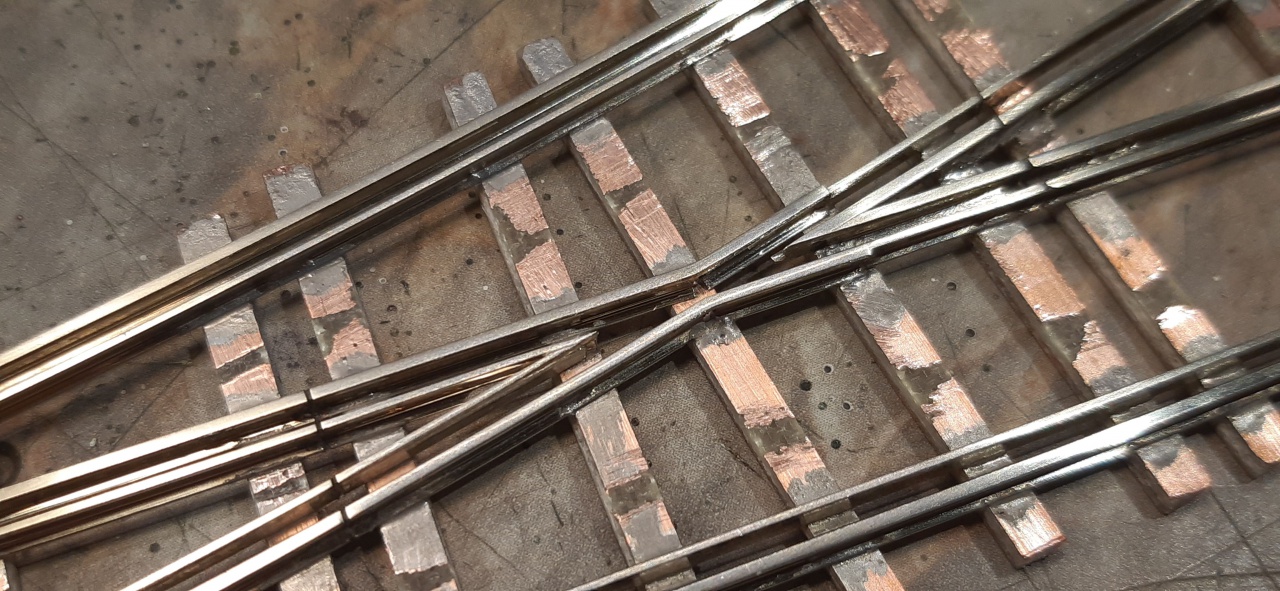

A sok 3D nyomtatott cucc után végre egy kis forrasztott munka.
Ez egy Tillig H0 EW1 85343/44 geometria alapján épült 3-utas kitérő.




(#67412) róbertke válasza Váltógyártó hozzászólására (#67408) Válasz Jan 10, 2023
(#67639) Váltógyártó hozzászólása Válasz Márc 12, 2023

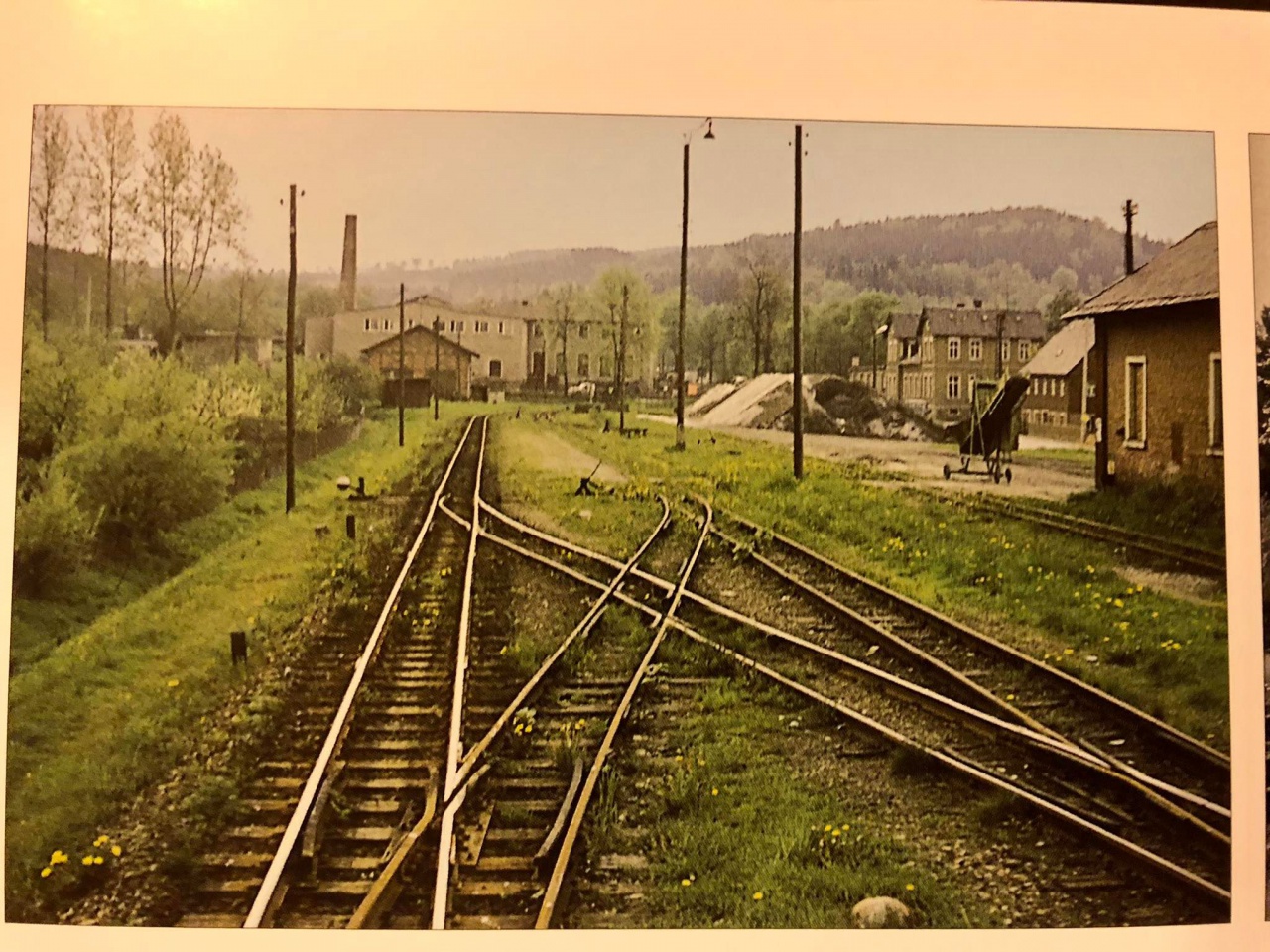

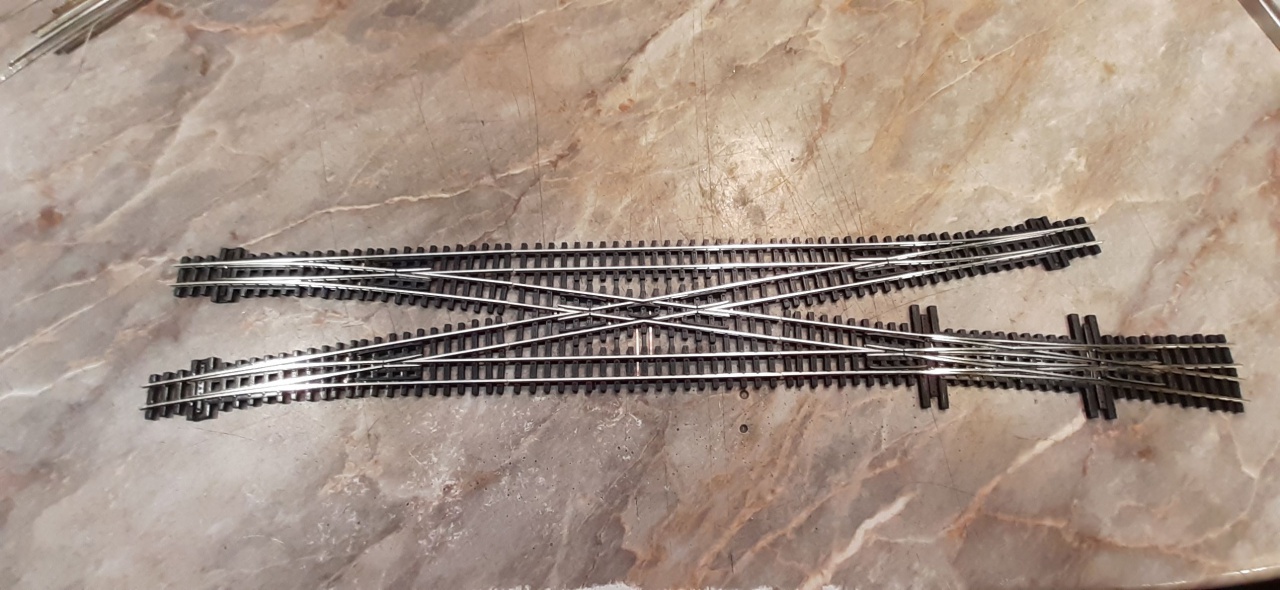

Valami érdekes készül TTe méretben.



(#67641) róbertke válasza Váltógyártó hozzászólására (#67639) Válasz Márc 12, 2023
Hózentróger
(#67646) asch válasza Váltógyártó hozzászólására (#67639) Válasz Márc 14, 2023
Szép! Hol készült a fotó?
(#67647) Váltógyártó válasza asch hozzászólására (#67646) Válasz Márc 14, 2023


(#67663) Váltógyártó hozzászólása Válasz Márc 19, 2023

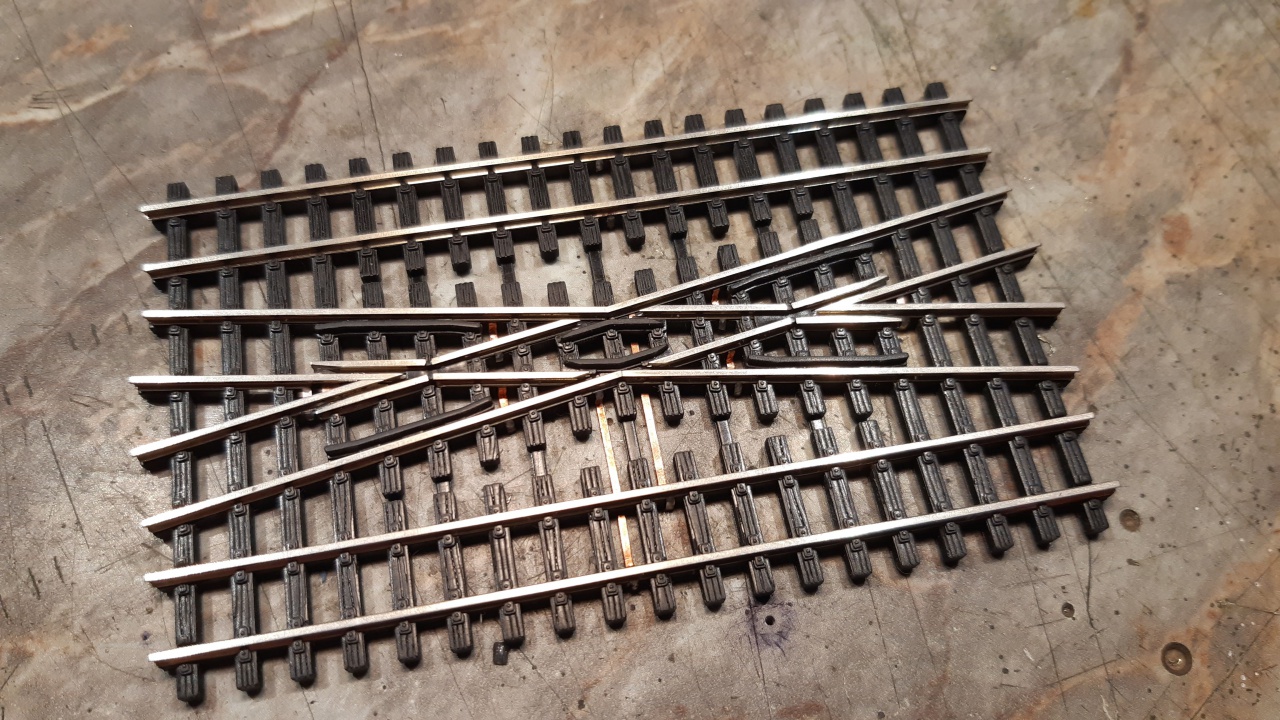

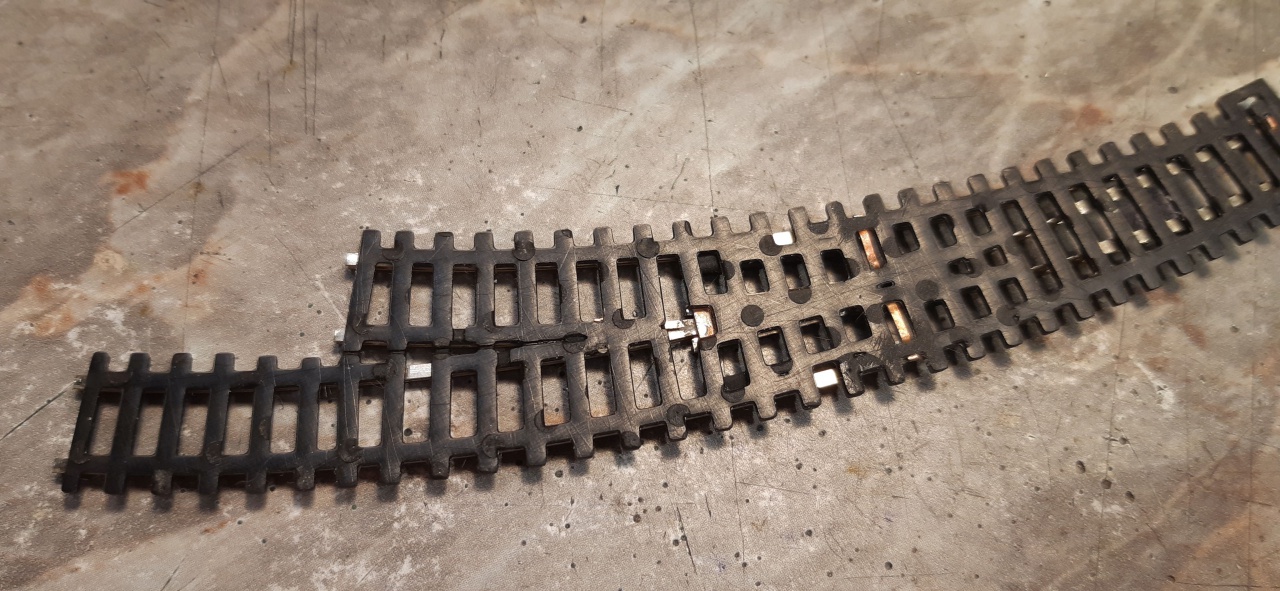

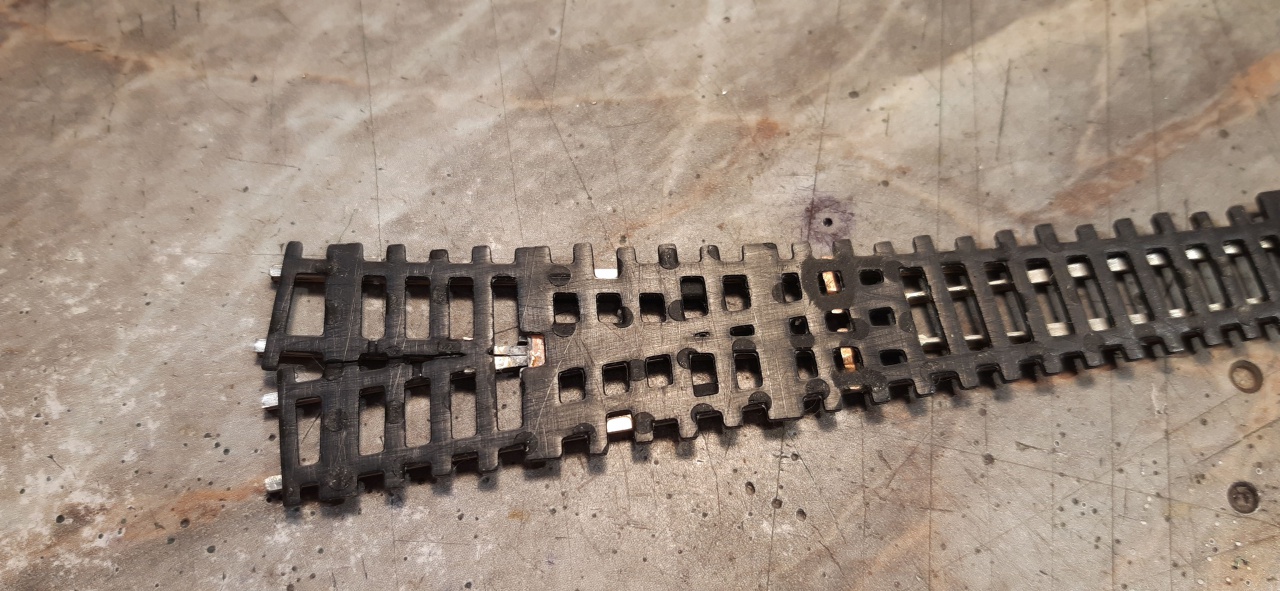

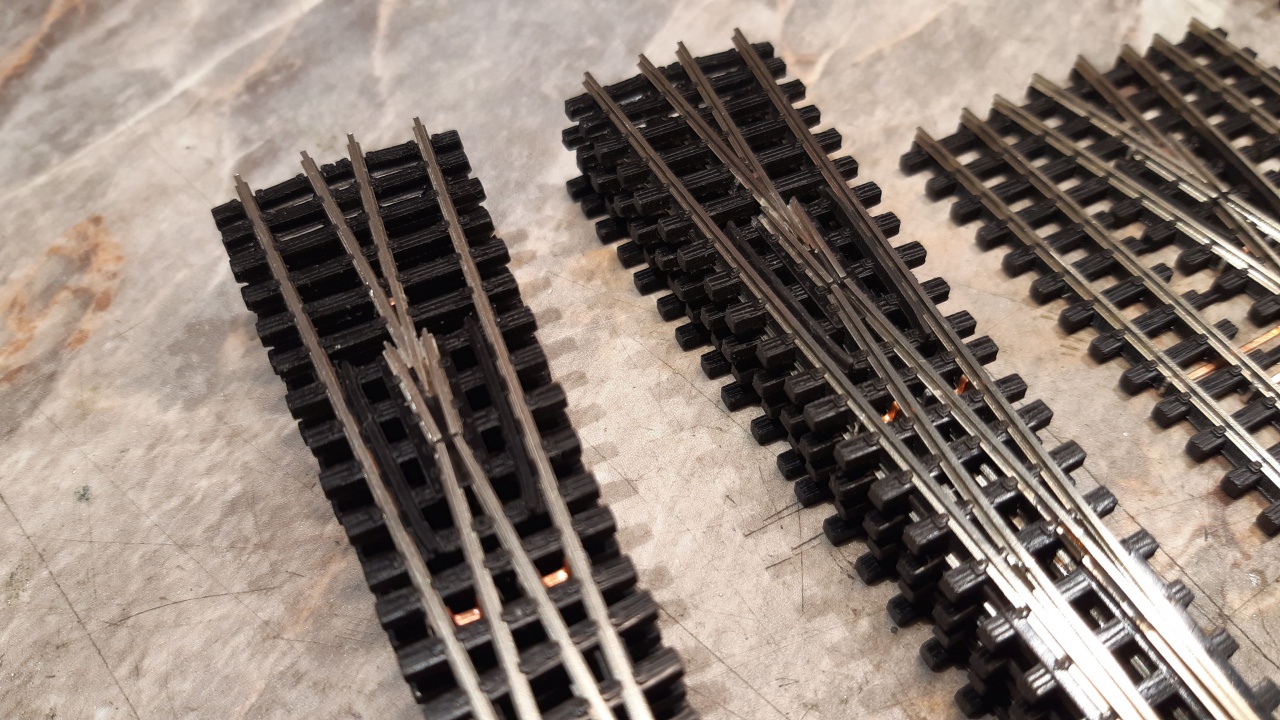

Märklin Z geometriájú kitérők kicsit másképp...


(#67664) róbertke válasza Váltógyártó hozzászólására (#67663) Válasz Márc 19, 2023
Ahogy így elnézem, itt még a BR89 mozdonyka sem akadna el!
(#67665) Váltógyártó válasza róbertke hozzászólására (#67664) Válasz Márc 19, 2023
Idézet:
„Ahogy így elnézem, itt még a BR89 mozdonyka sem akadna el!”

Szerintem nem. Azt a pár tizedmilliméteres szigetelő szakaszt leszámítva a teljes vágányzatban ott a delej, a könyöksíneket is beleértve. Természetesen a szívdarabot polarizálni kell, és a szerkezeti egység miatt a szív mögött nincs szigetelő vágás, úgyhogy szigeteló papuccsal kell illeszteni, mint a Tillig váltókat.

Az egyenes kitérőn amúgy elfelejtetten a polarizáló vezetéknek helyet kihagyni, de egy szikével könnyen orvosolható volt a probléma.




(#67666) Váltógyártó hozzászólása Válasz Márc 21, 2023

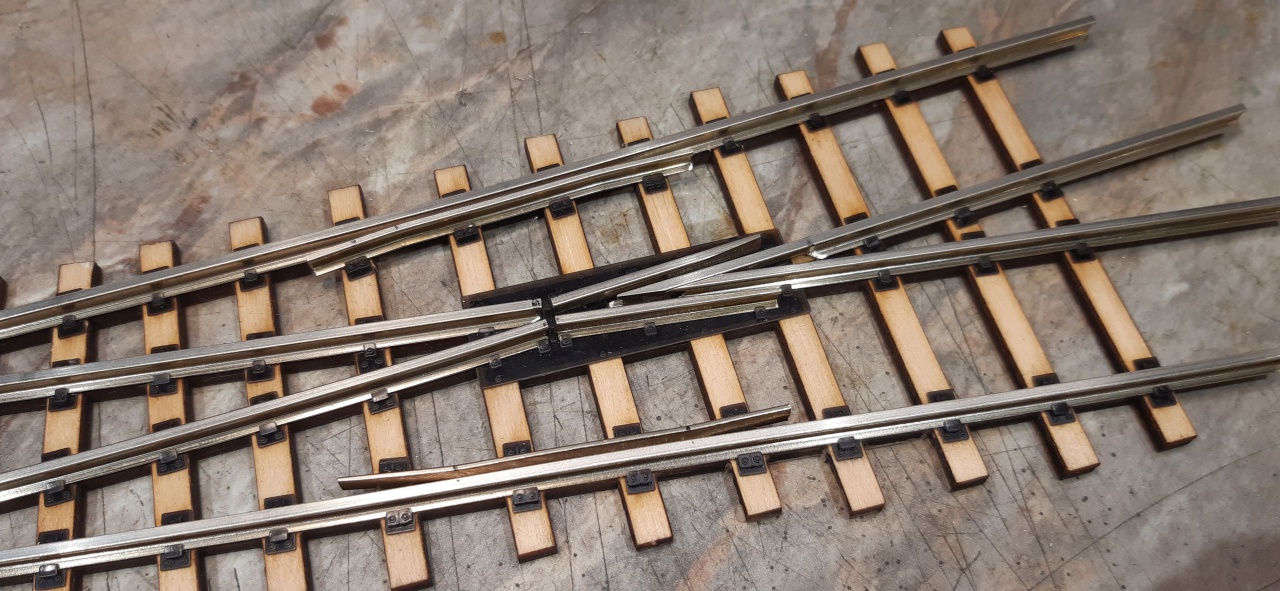

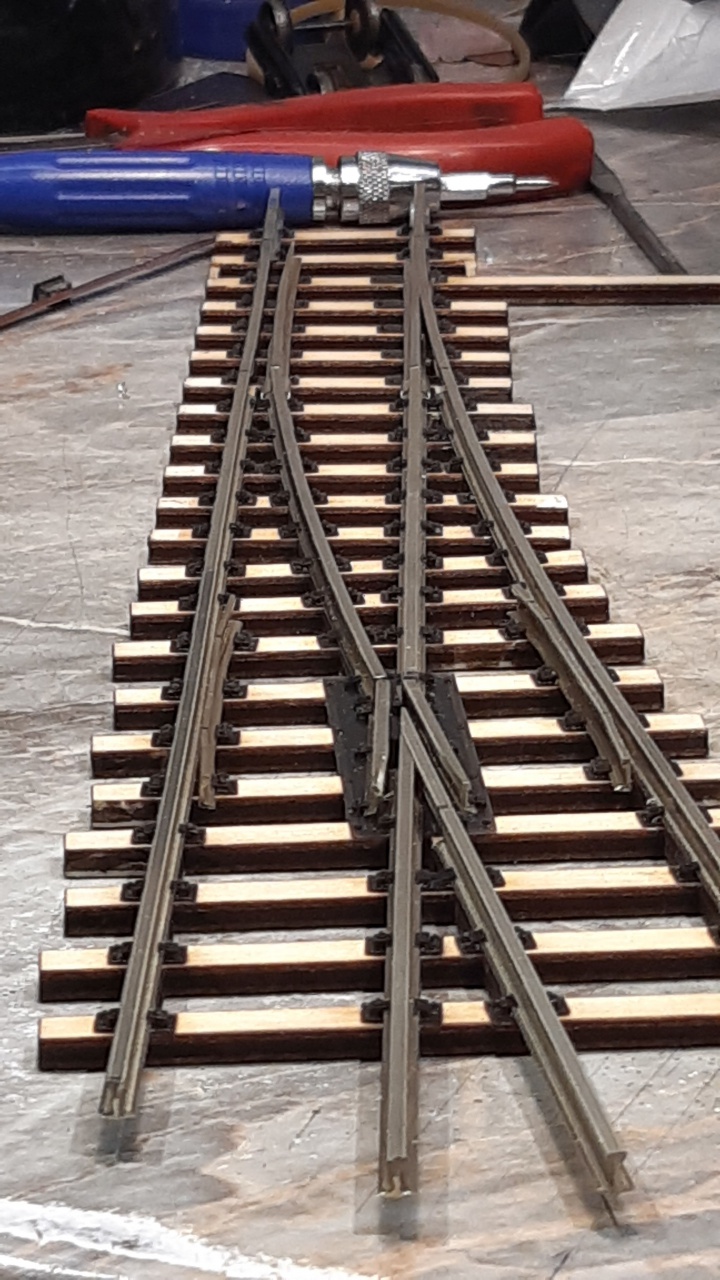

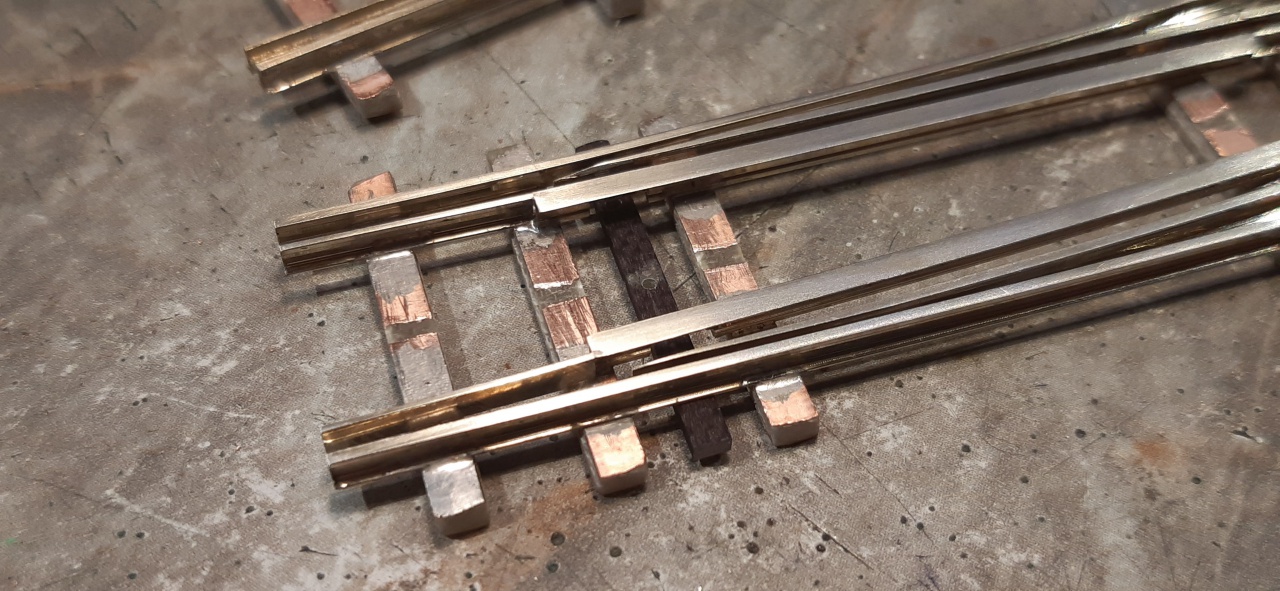

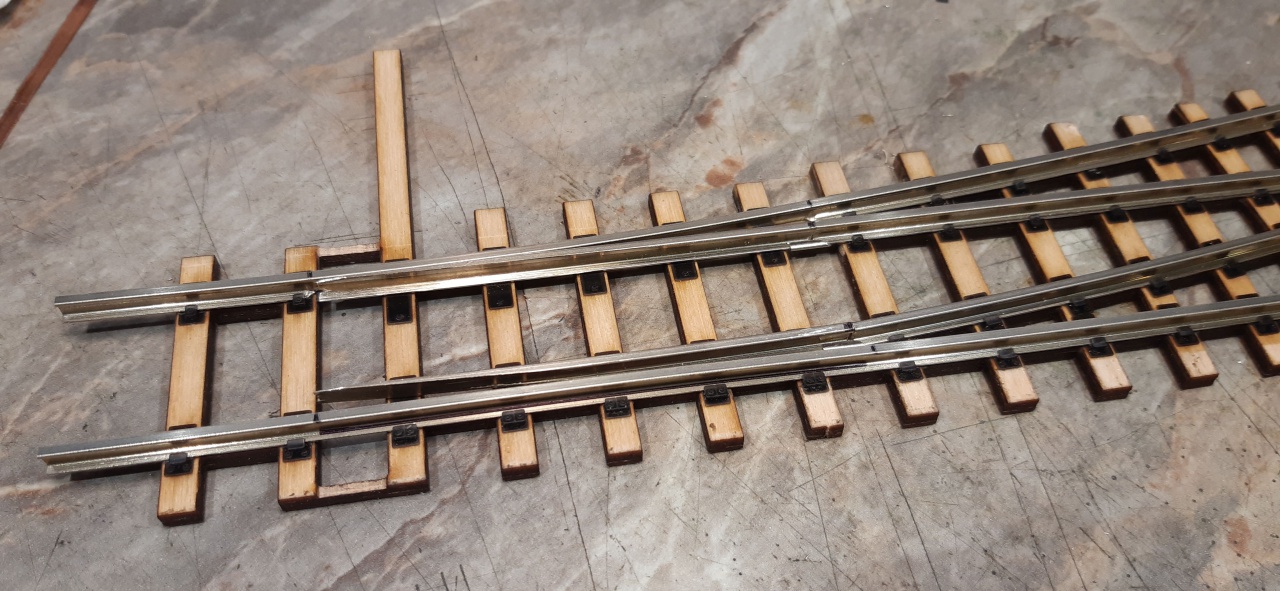

Pár órára kiszakadtam a TTe kitérők fogságából, és "gyorsan" összedobtam egy 0m tesztkitérőt Peco IL-7FB (code 143, ~3,6mm) profilból.

Tk. semmi nincs rögzítve rajta, csak belefűztem a síneket, ezért írtam, hogy összedobtam.

Vannak rajta hibák, de egyik sem vészes, az éles darabok már hibátlanok lesznek.

A kitérő egyik érdekessége, hogy a vezetősínek félig lemart sínprofilból készültek.




(#67667) Váltógyártó válasza Váltógyártó hozzászólására (#67666) Válasz Márc 21, 2023
