G&D TT-ben
Témaindító: etwg, idő: Ápr 13, 2014
Témakörök:

Lapozás   1/7
(#32039) etwg hozzászólása Válasz Ápr 13, 2014
Egy uj topikot nyitottam, ahol majd rendszeresen beszámolunk a terepasztalunk elöremenetéröl.
Ma még csak a helység meg a tervek vannak meg ill. a sinanyag jelentös része.

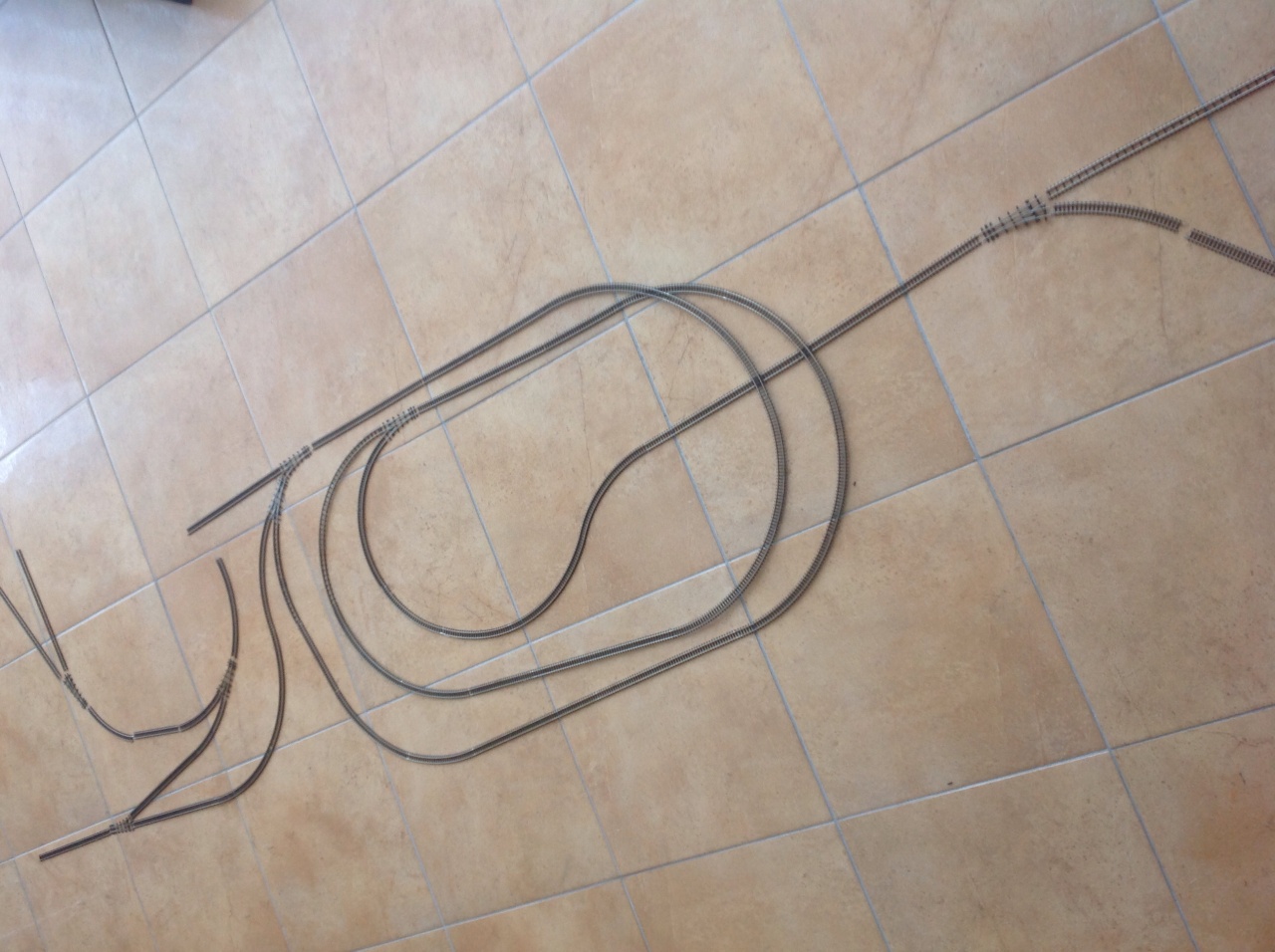

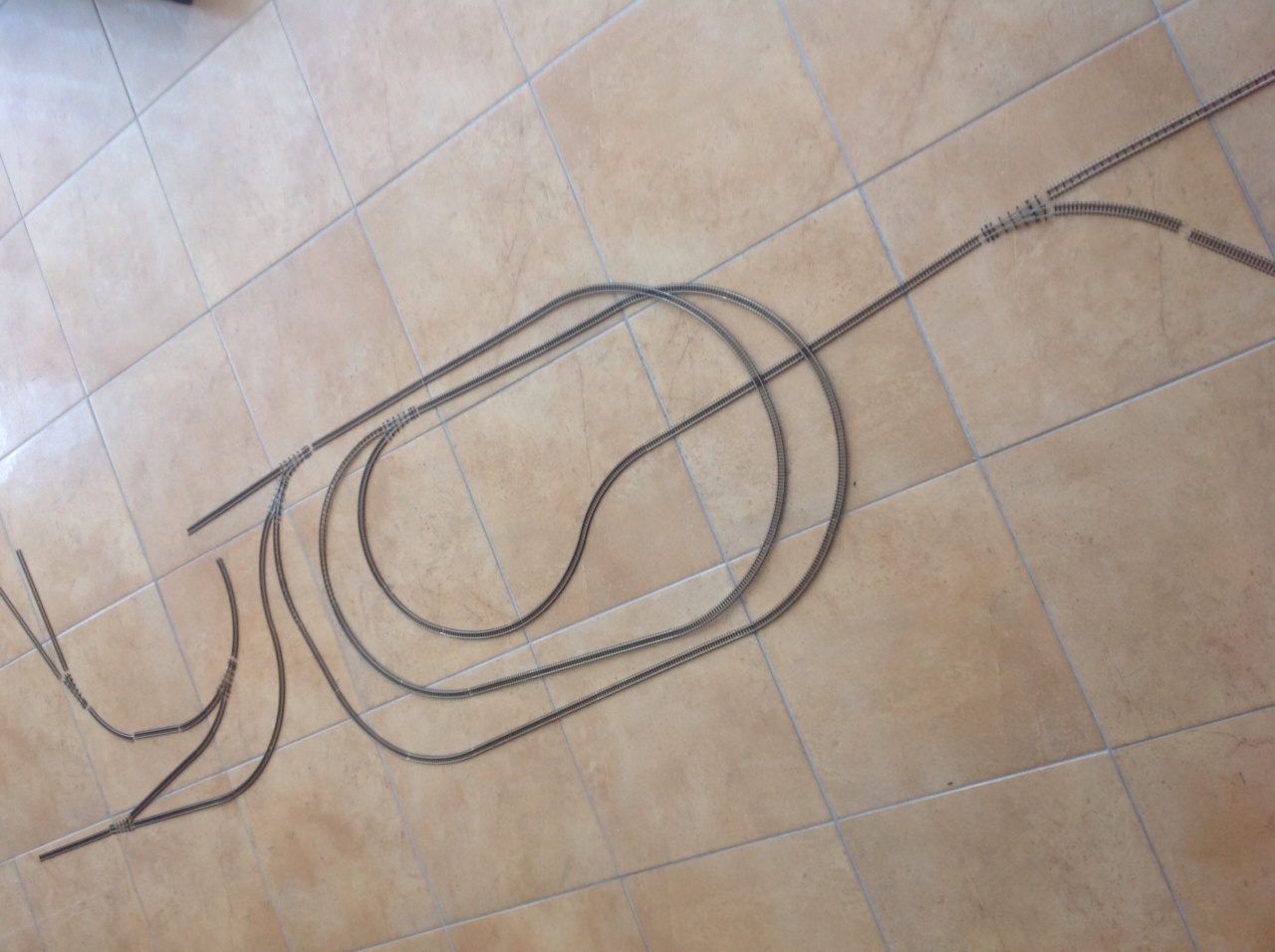

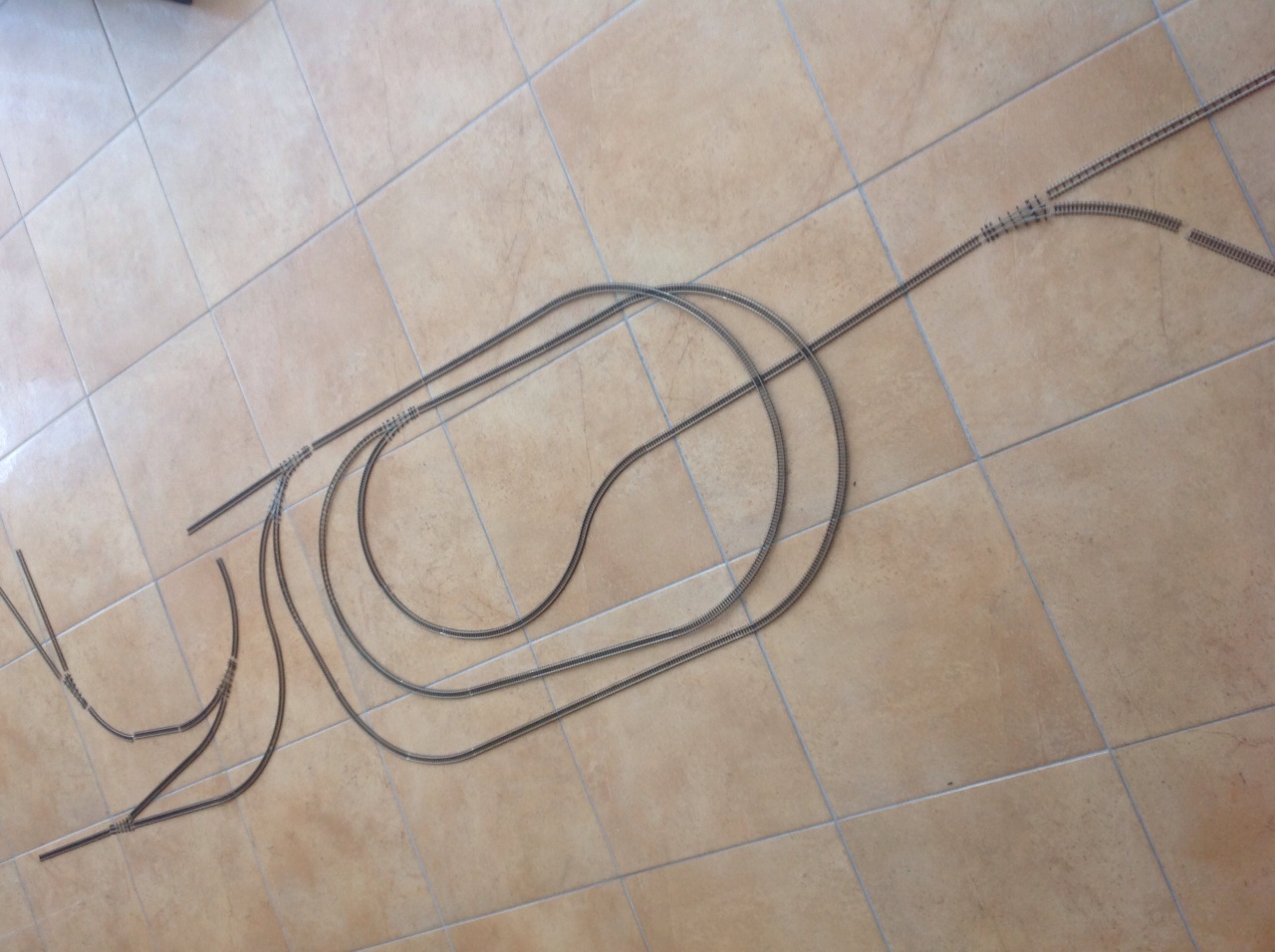

Ma összeraktuk a TTe bányavasut sinanyagát, az egész vasut kb. ilyen méretben egyben lesz beépitve a terepasztalba. Még Z sinek vannak, de már vagdaljuk ki a talpfákat, hogy modellhü ipari vasut legyen.
A vasut egy kicsit emlékeztet a burmai bányavasutra Wallah Gorgenál.

Wallah Gorge

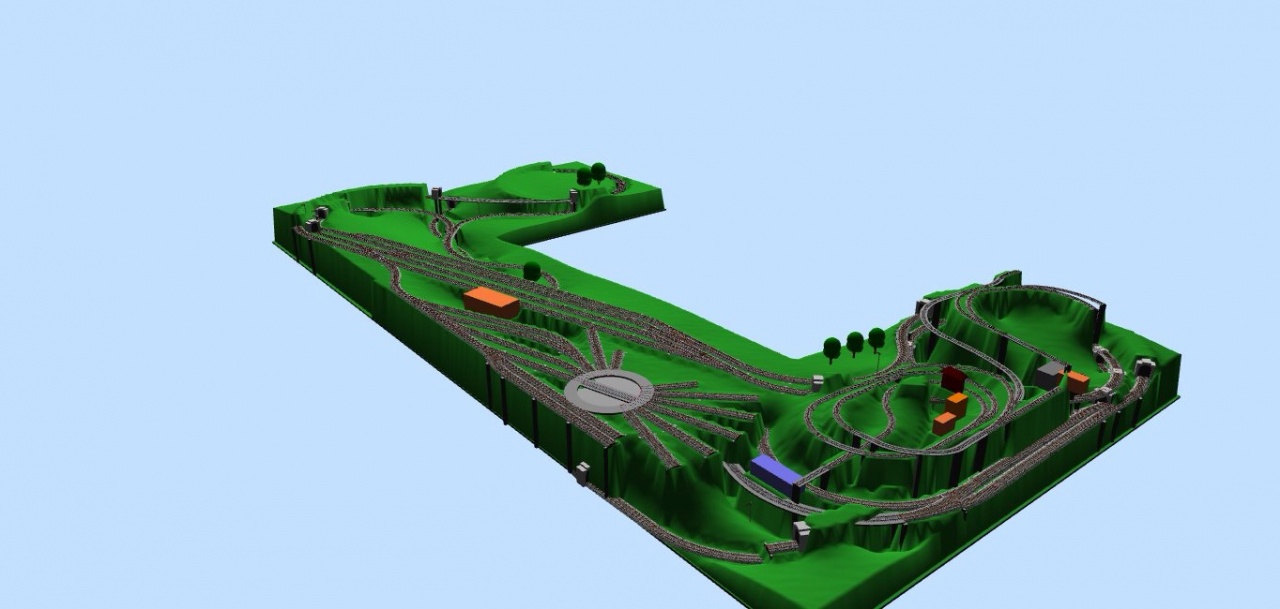

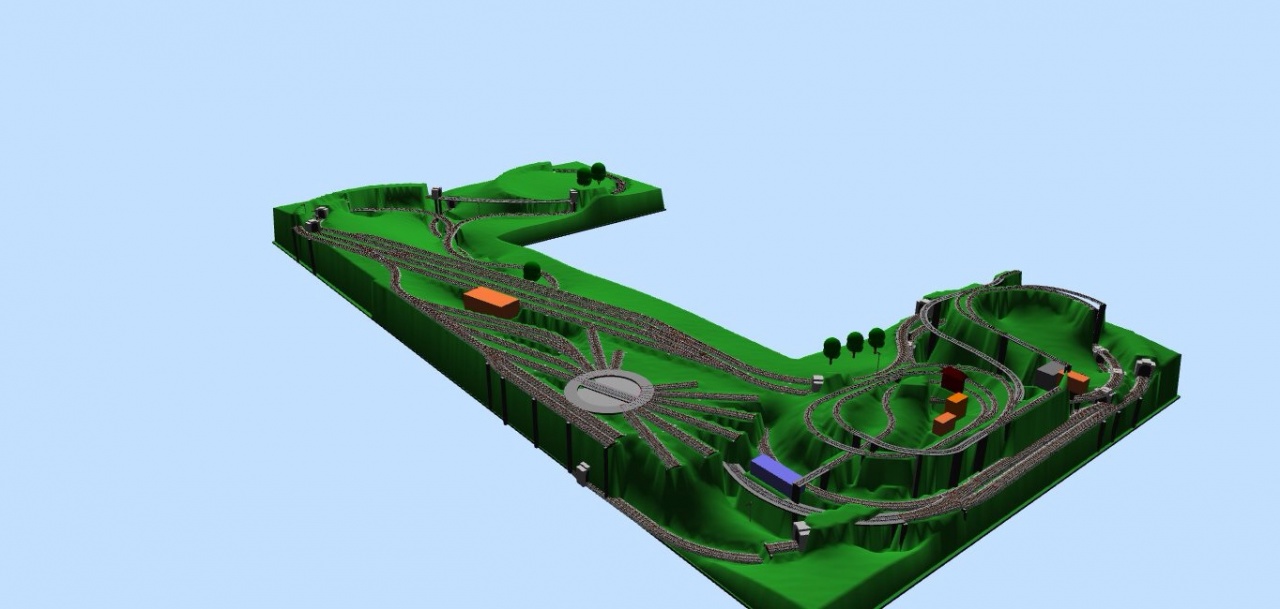

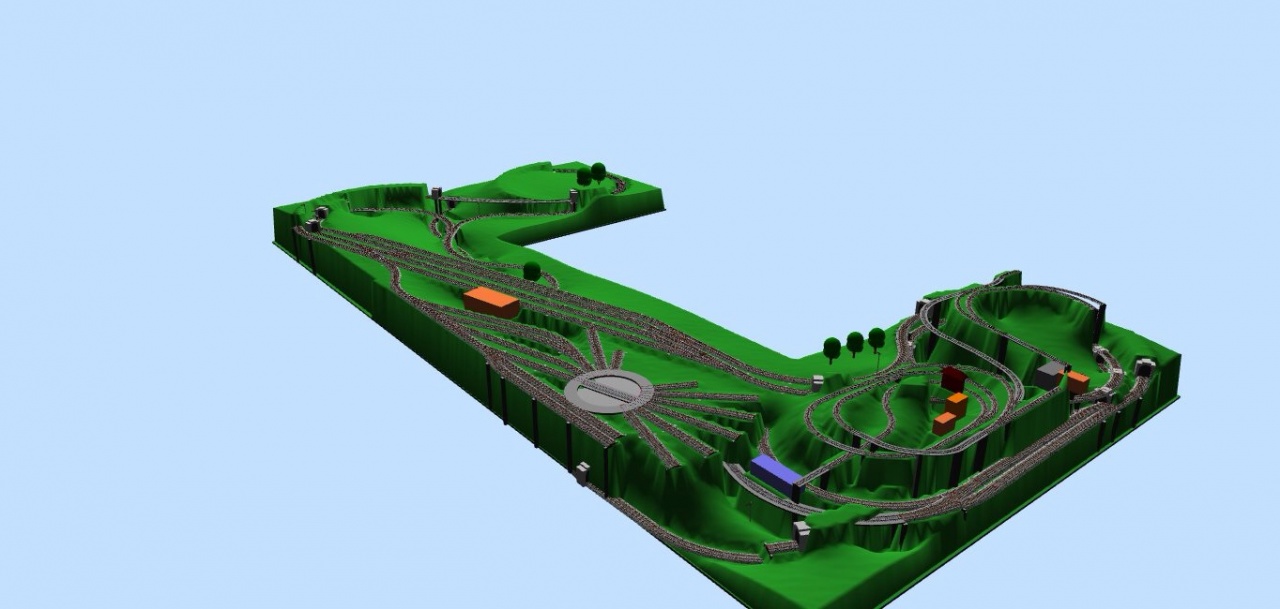

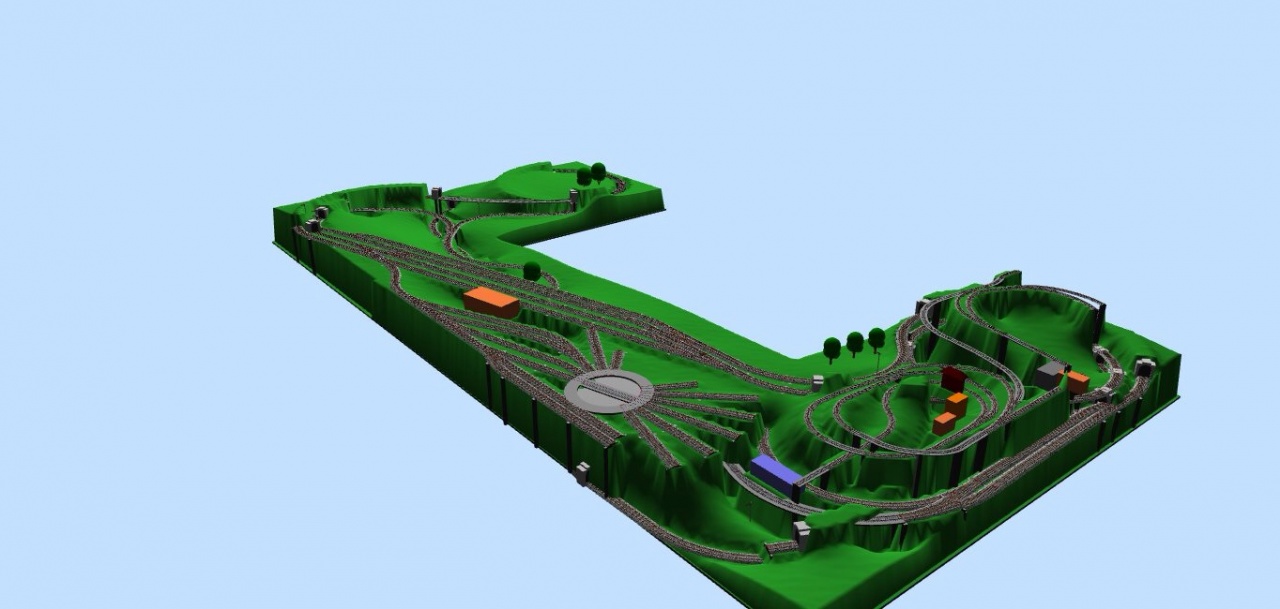

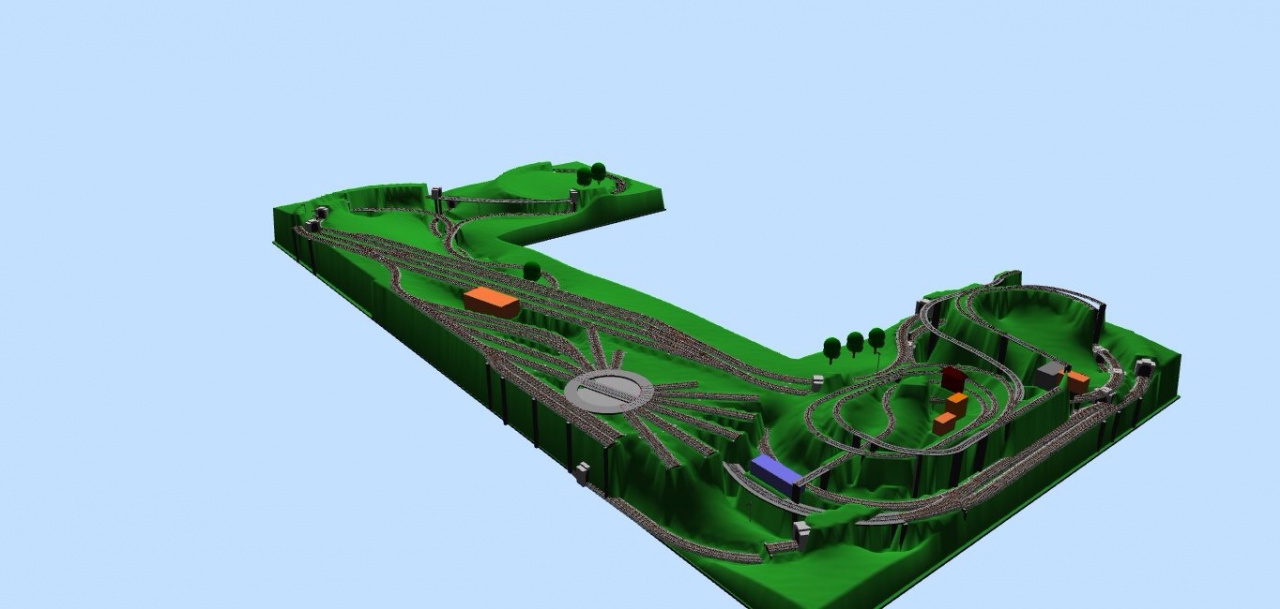

A terv még nem végleges, lehet, hogy a forgatokorongot teljesen kihagyom, feleslegesen sok helyet foglal. Sajnos a SCARM nem tud jobb terepet rajzolni, igy nem igen élethü a terv.



(#32345) etwg válasza etwg hozzászólására (#32039) Válasz Ápr 19, 2014

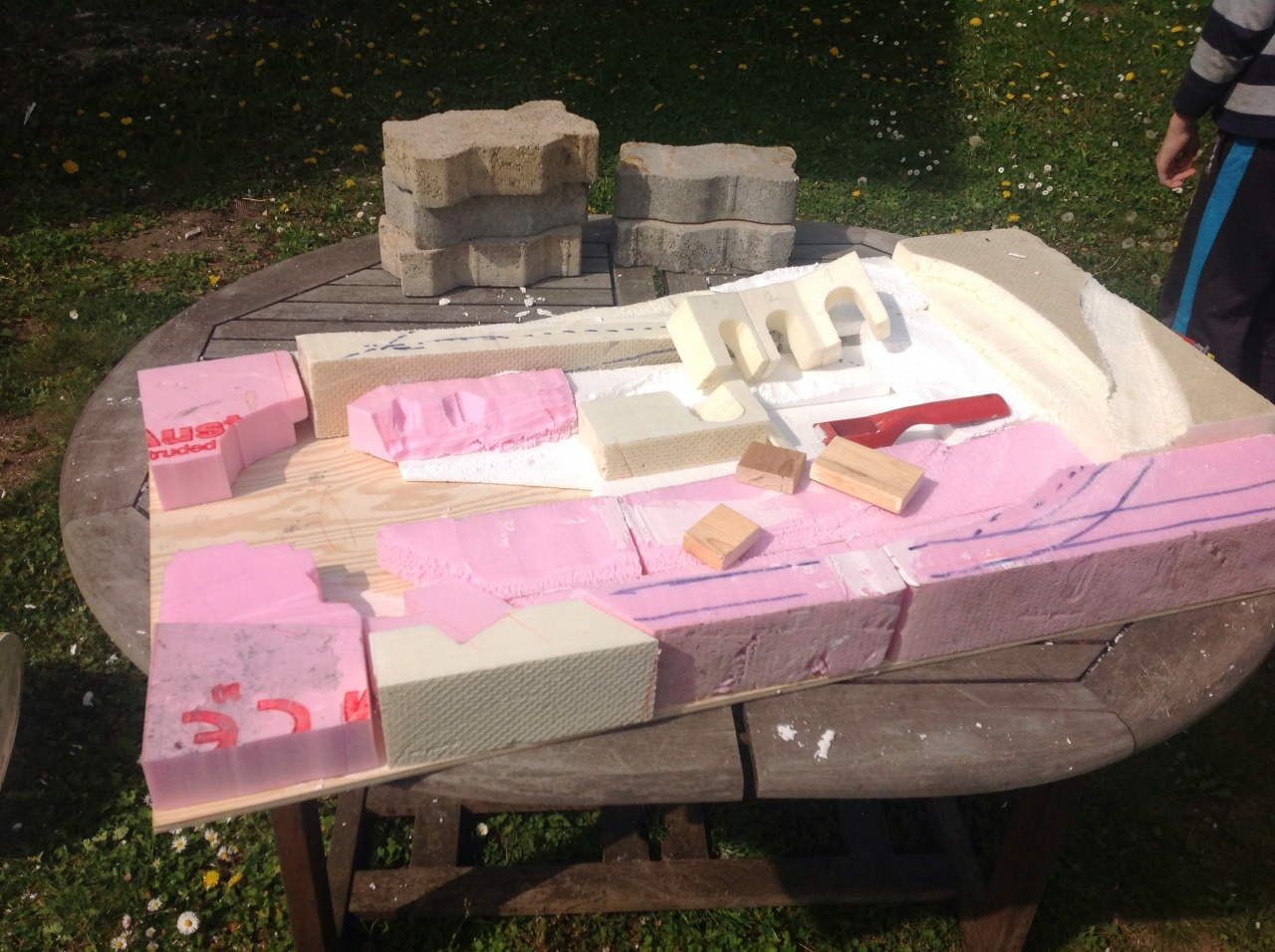

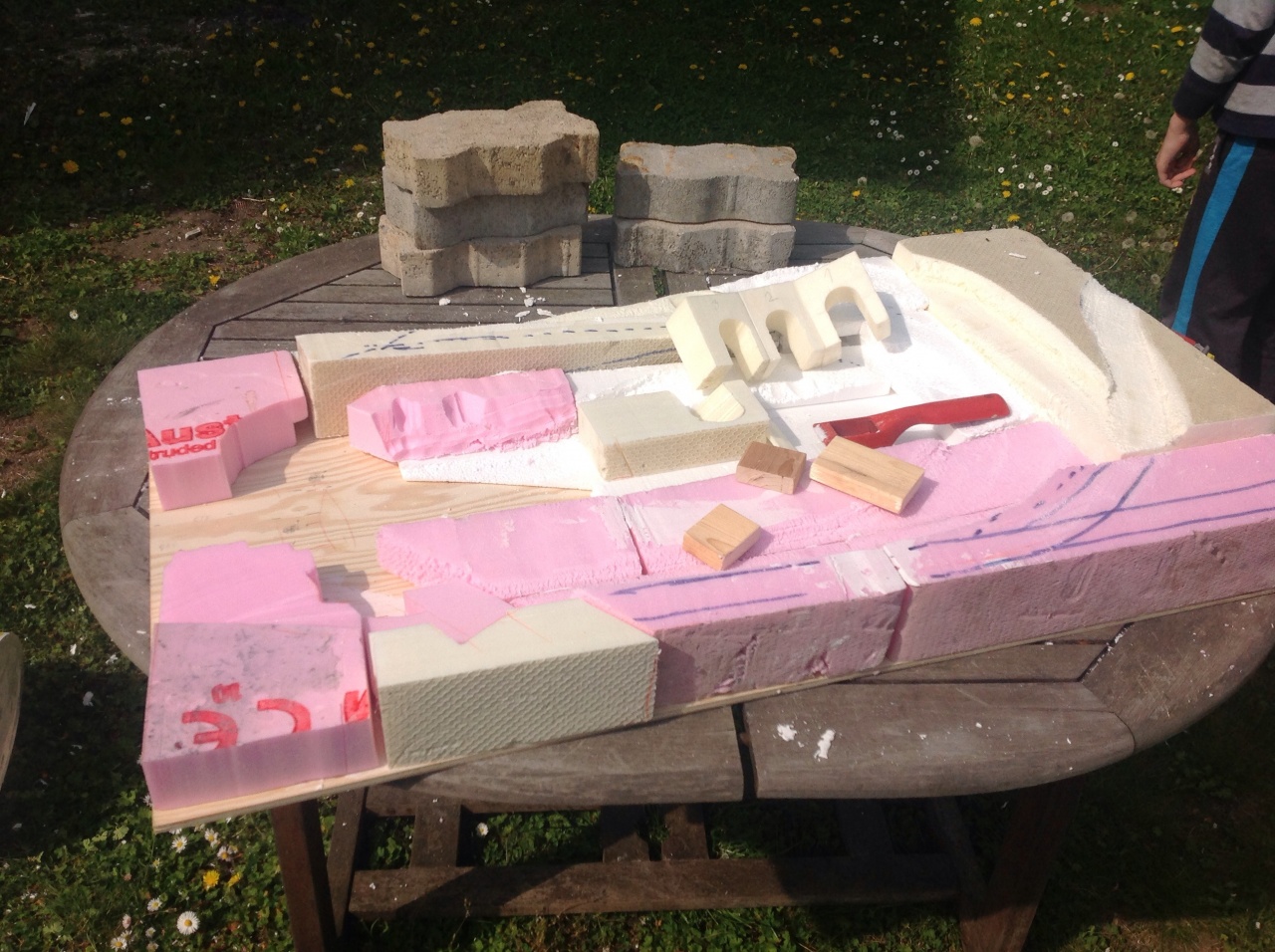

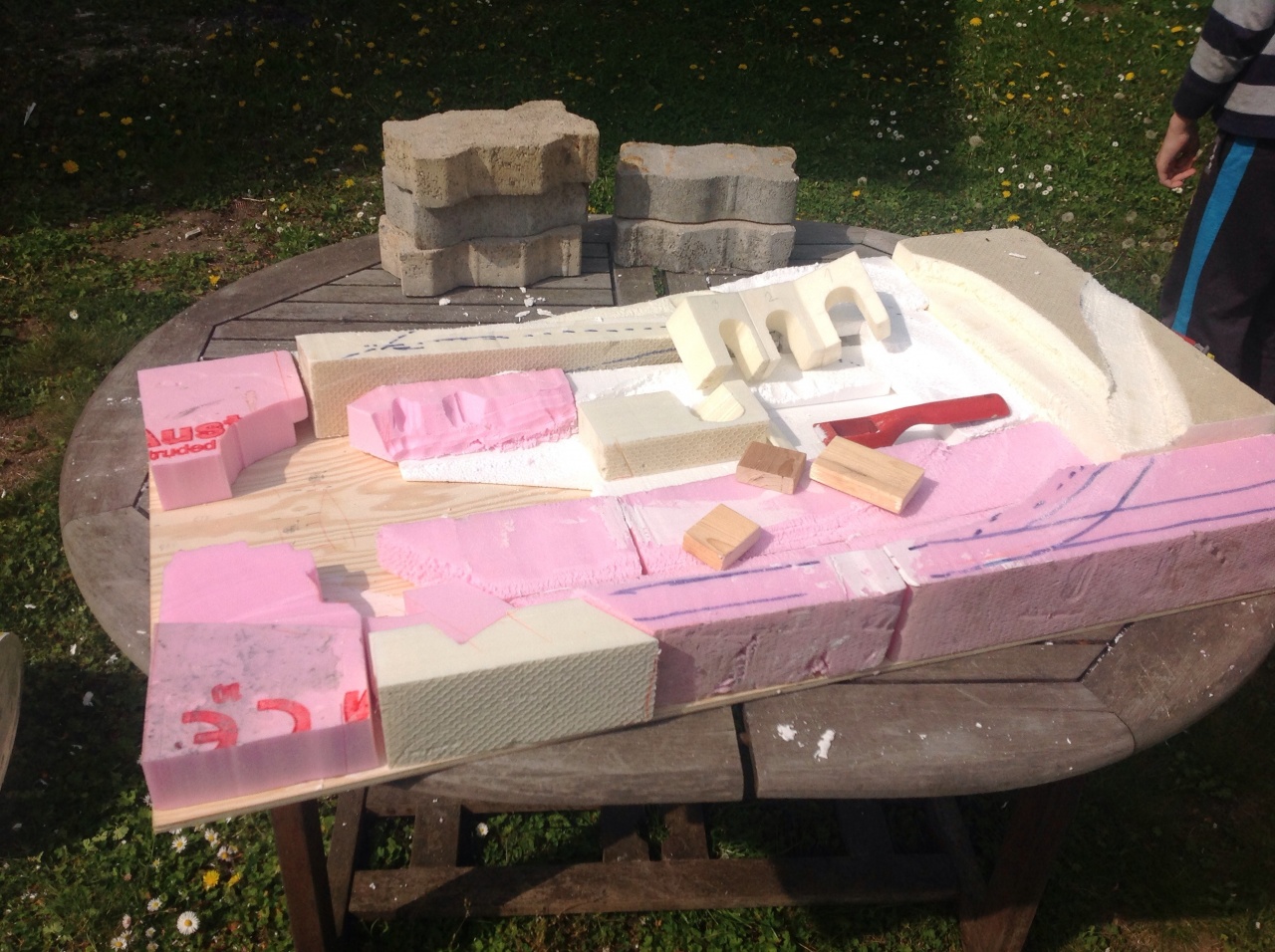

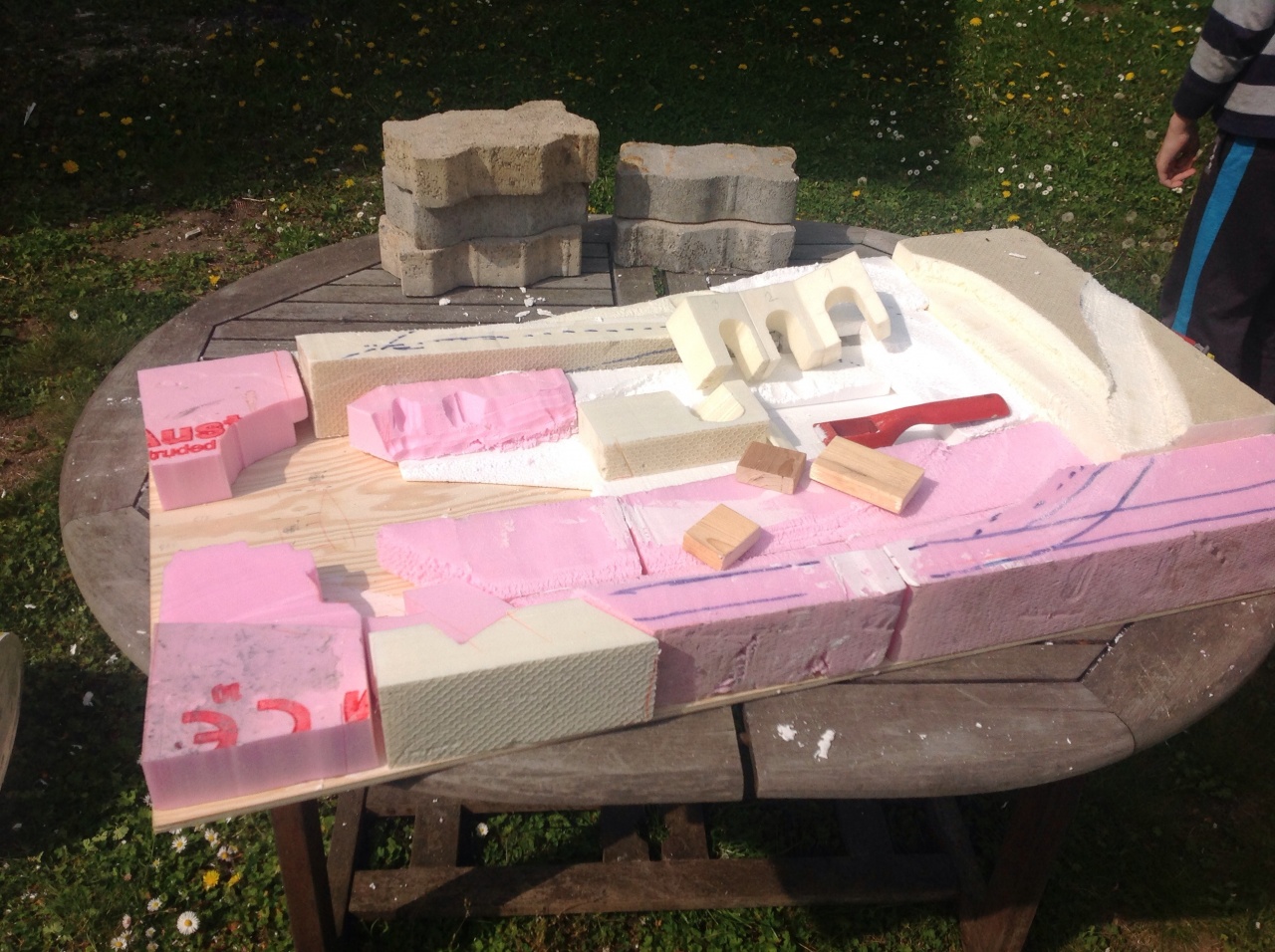

Ma nekifogtunk a bányavasut egy részének.



(#32404) etwg válasza etwg hozzászólására (#32345) Válasz Ápr 21, 2014

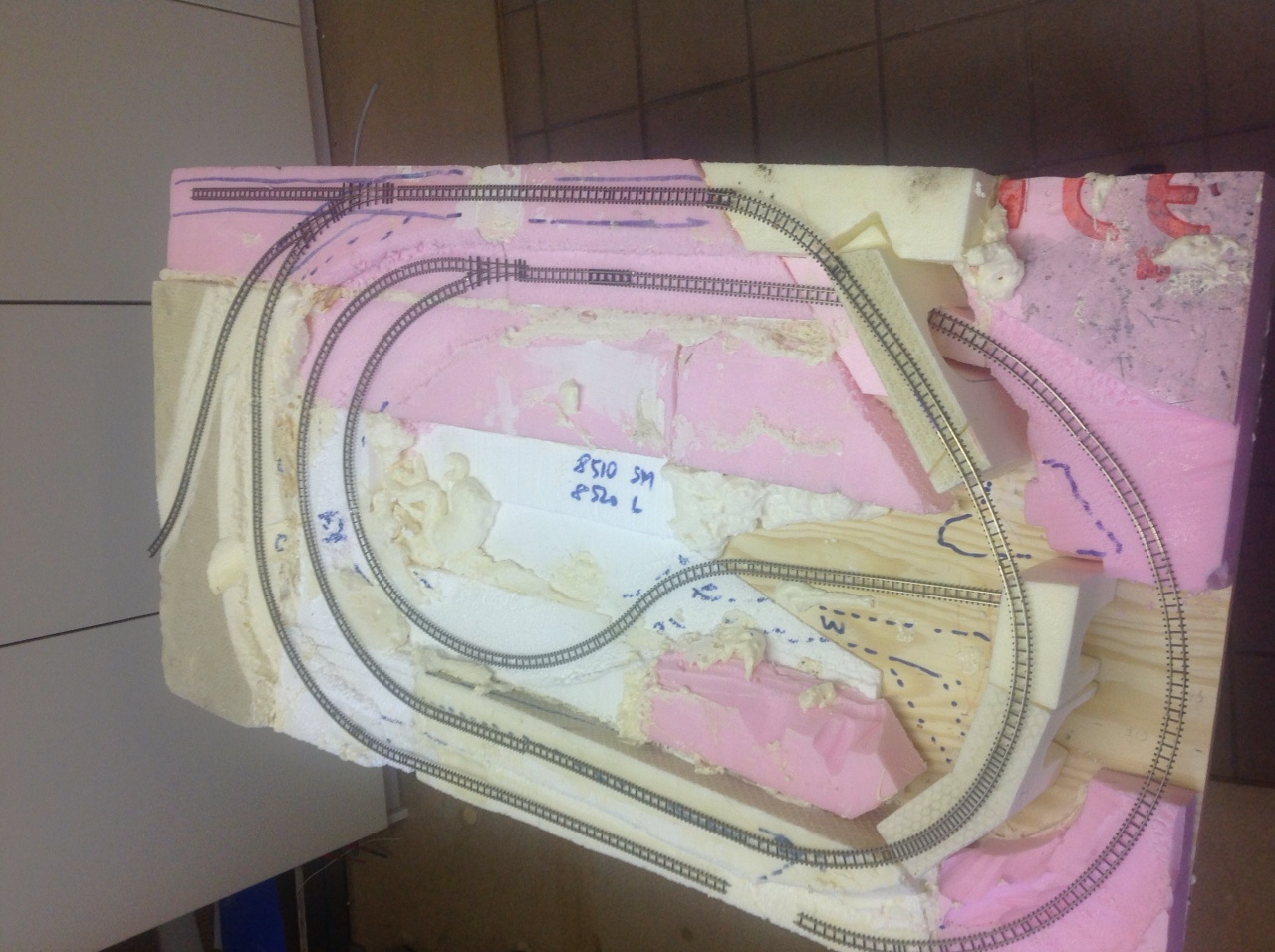

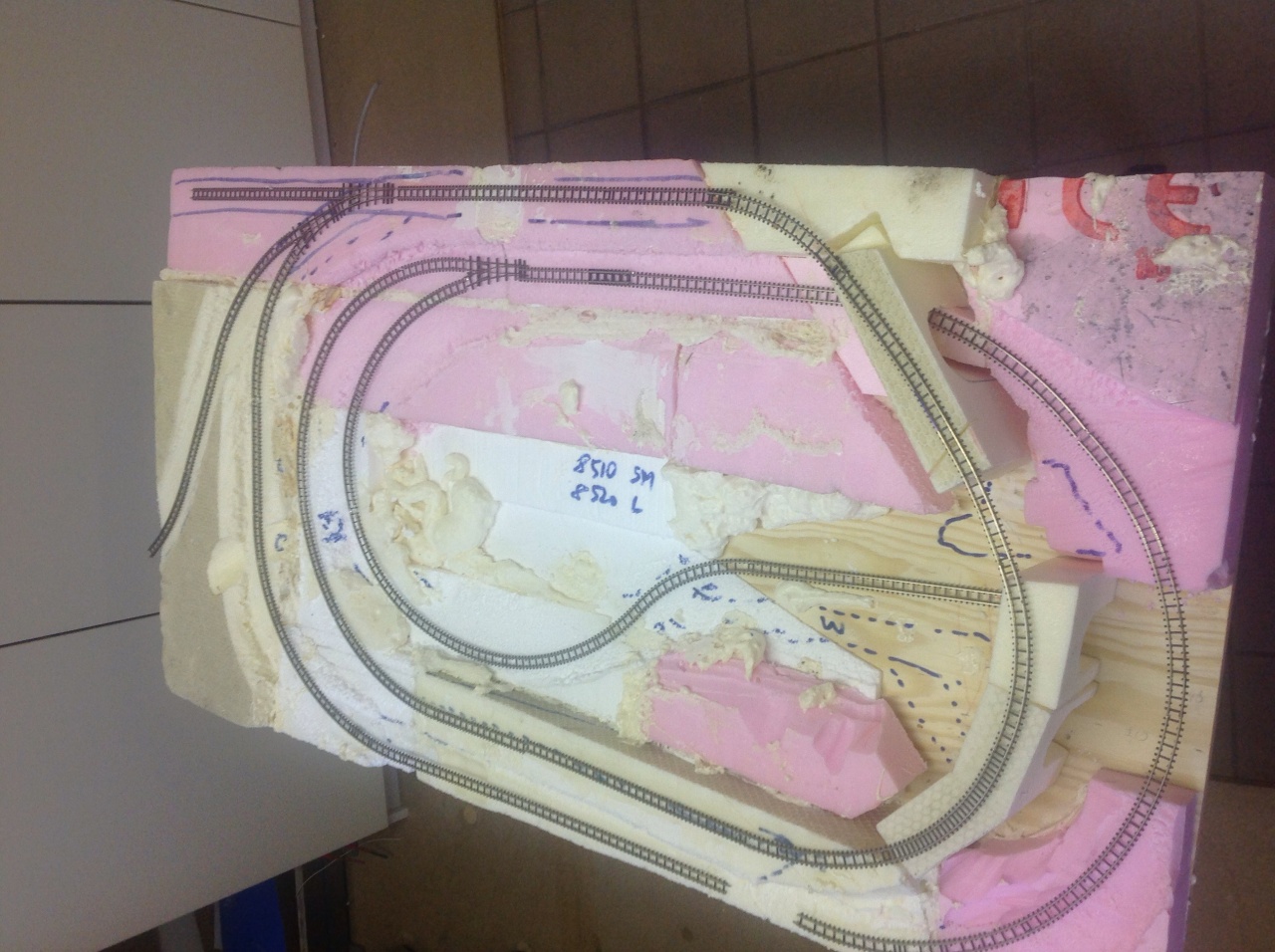

Ime a provizorikus vágányvezetés:



(#32411) Luciferike válasza etwg hozzászólására (#32404) Válasz Ápr 21, 2014
Szia

Purhabbal van kinyomva a hézagok?
(#32417) etwg válasza Luciferike hozzászólására (#32411) Válasz Ápr 21, 2014
Igen, meg azzal is ragasztottam, mert a "kizárolag" a styroporhoz árult ragaszto elfelejtett megkötni. , igy mindent le kellett kaparni majd a pur habbal megragasztani.
(#32669) etwg hozzászólása Válasz Ápr 27, 2014

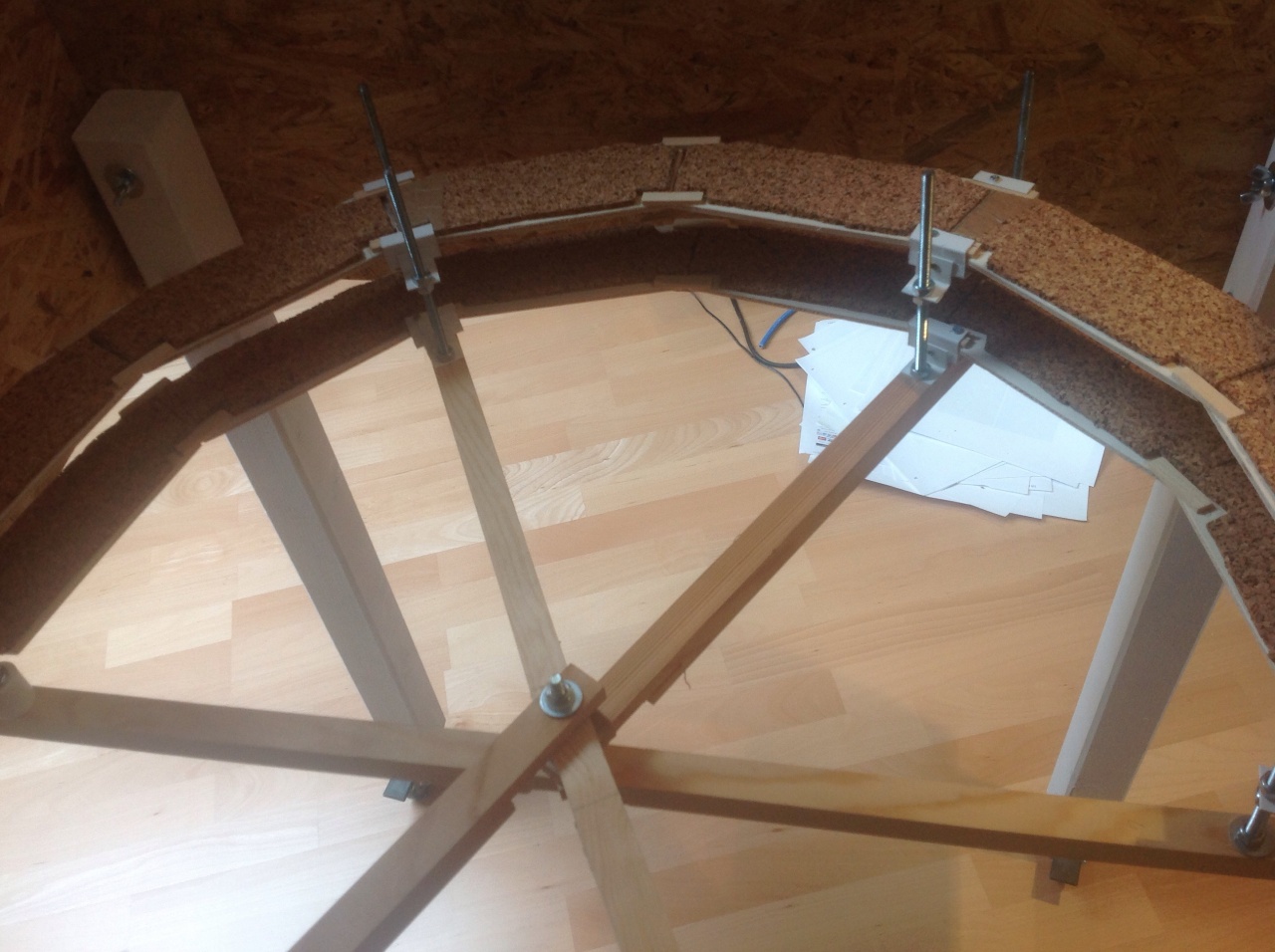

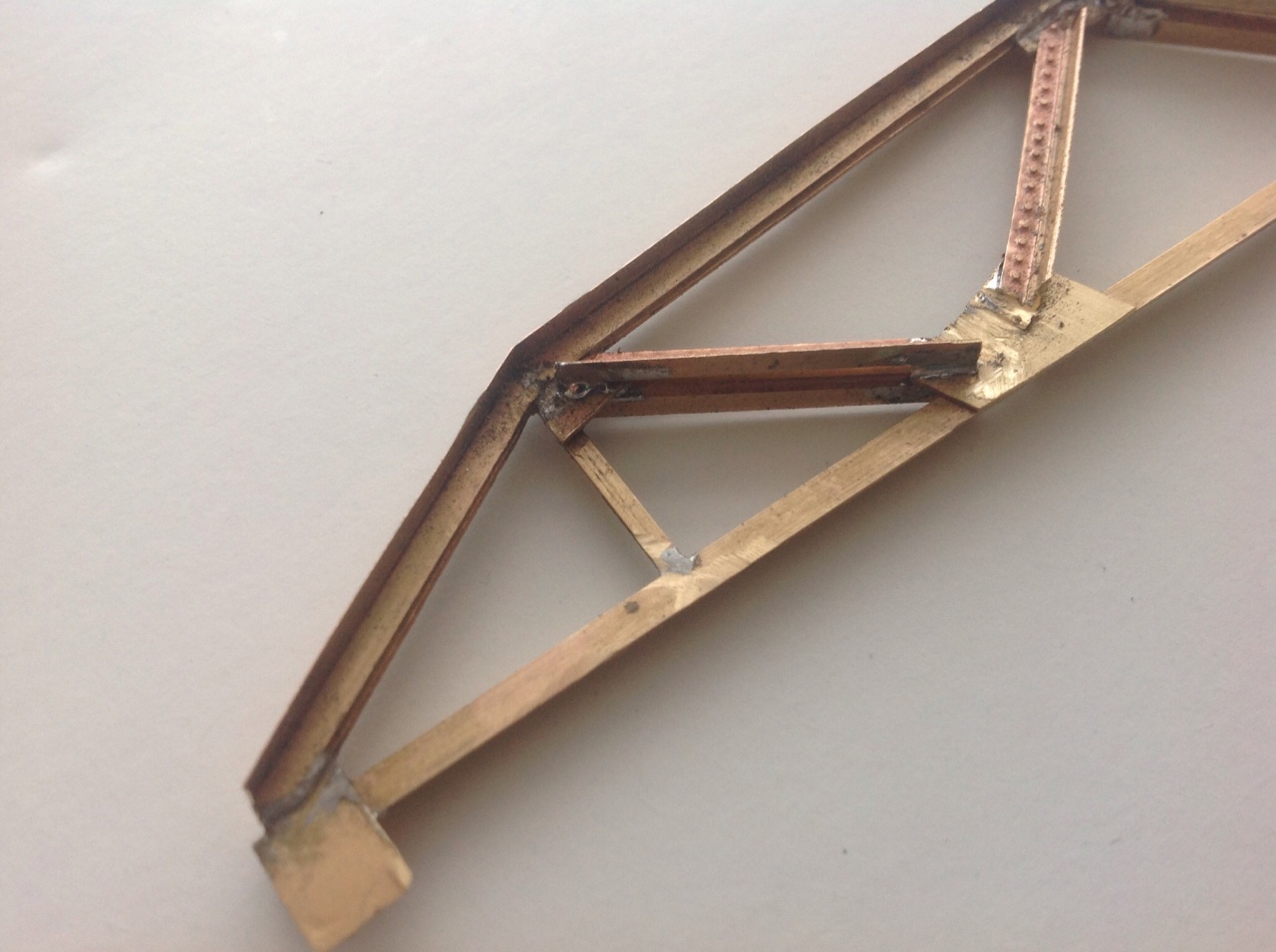

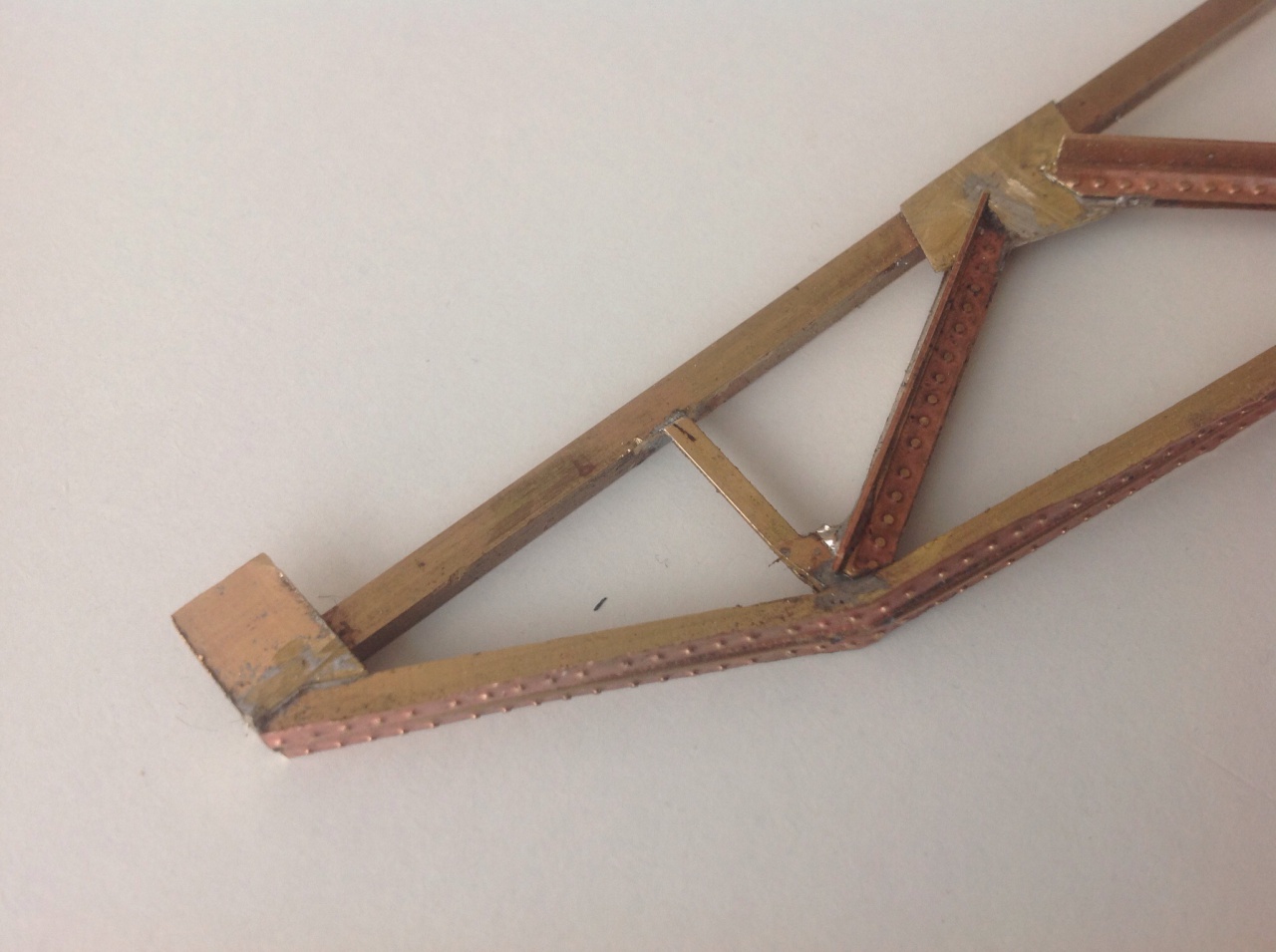

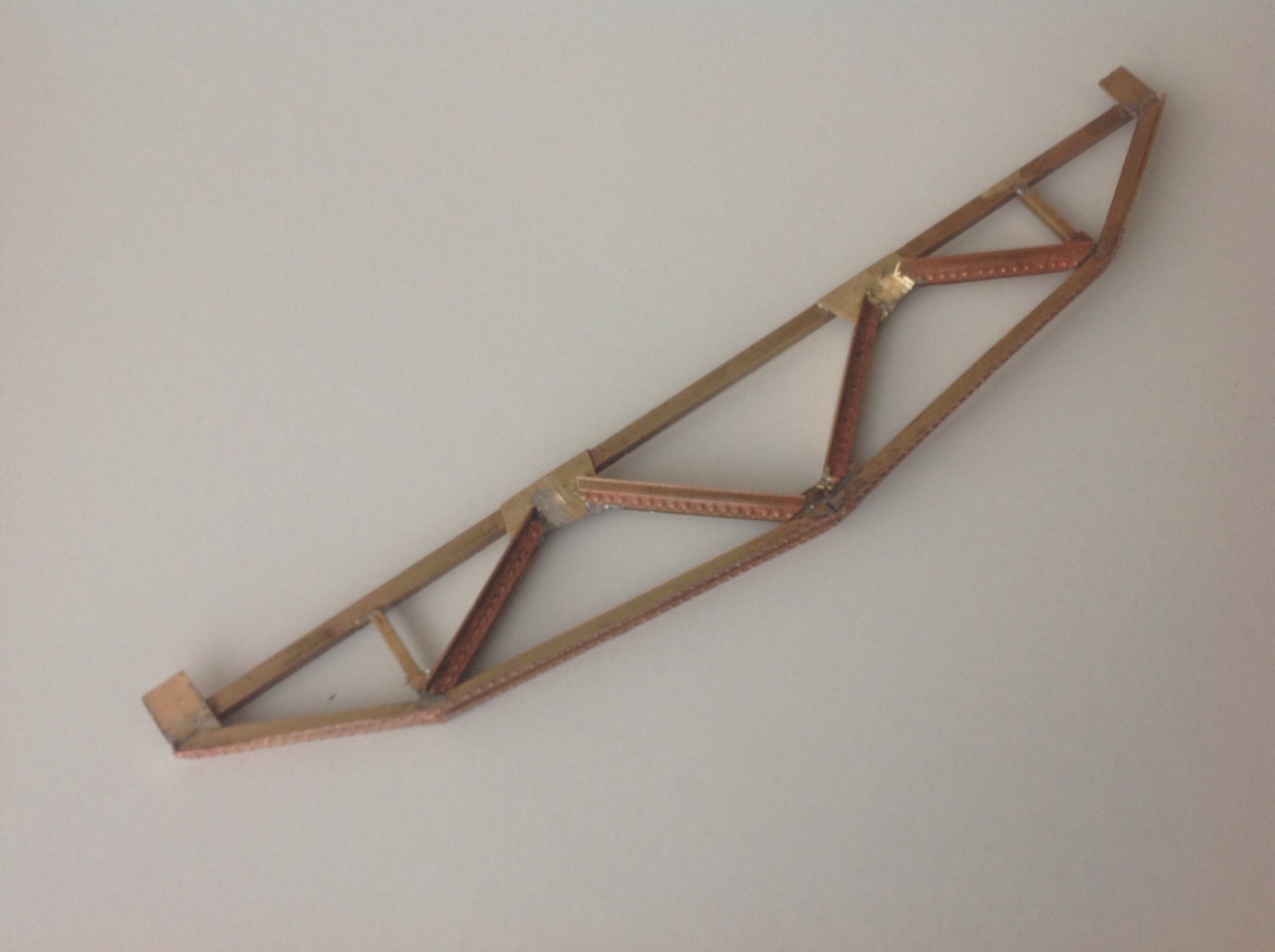

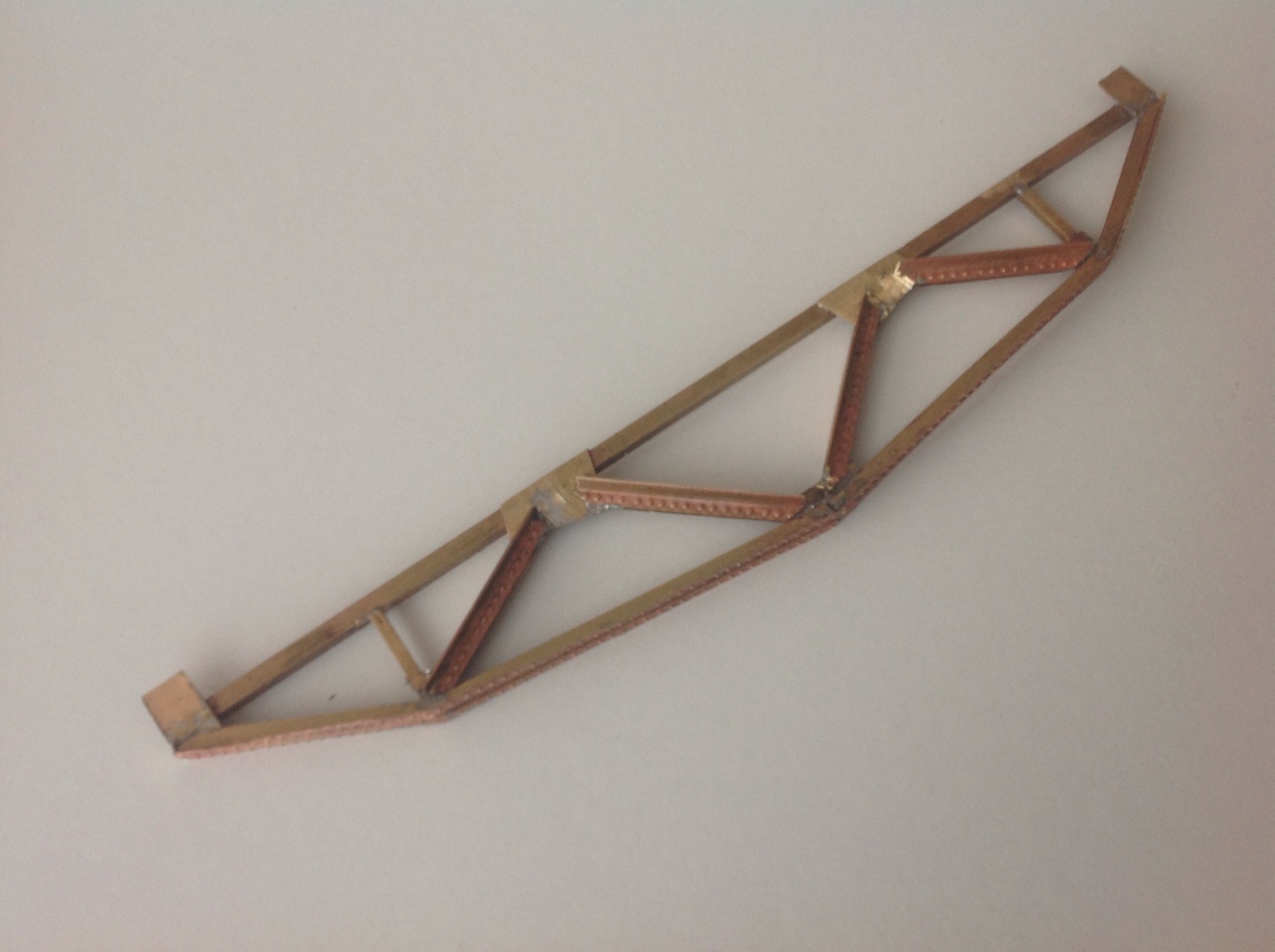

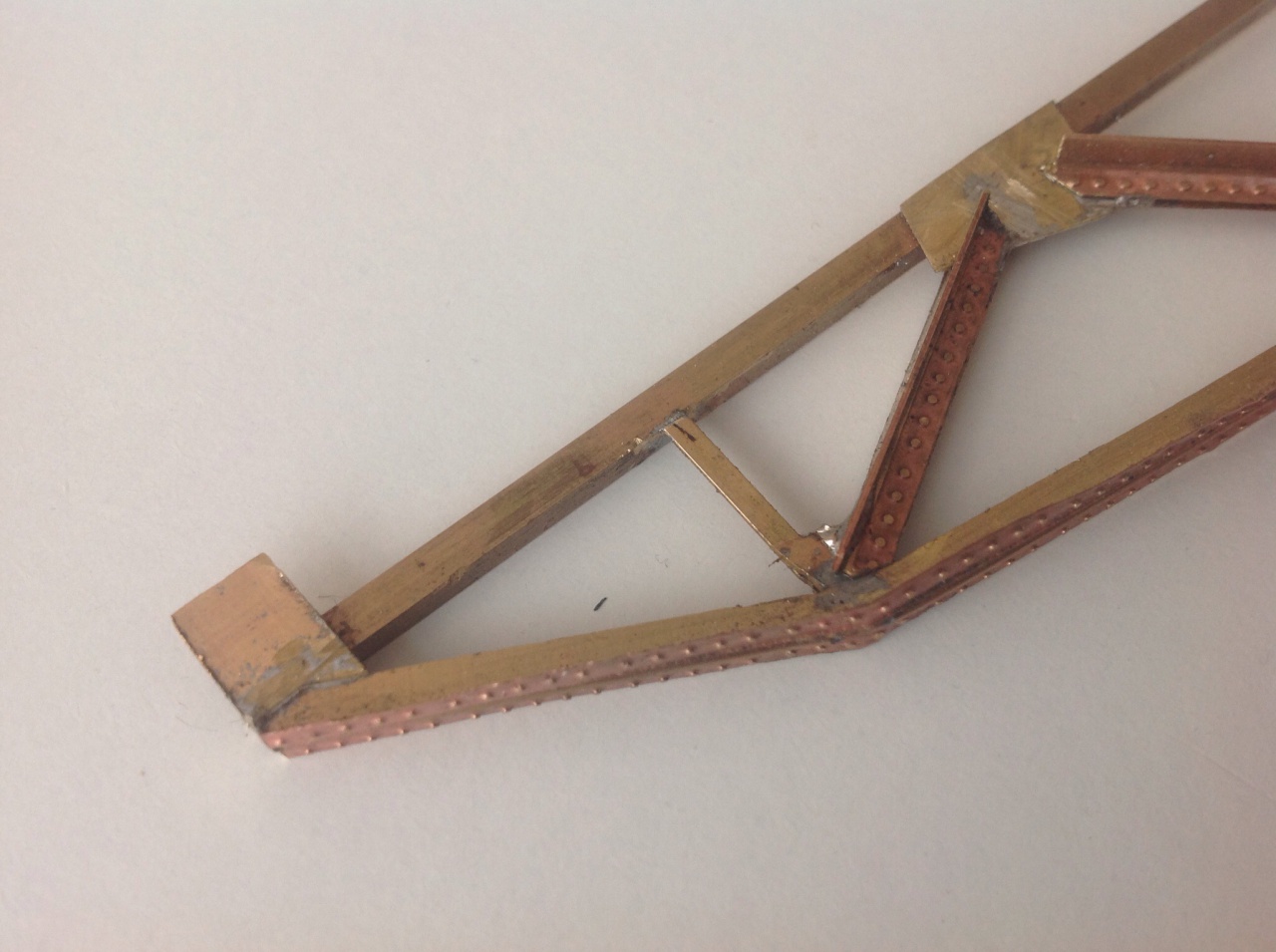

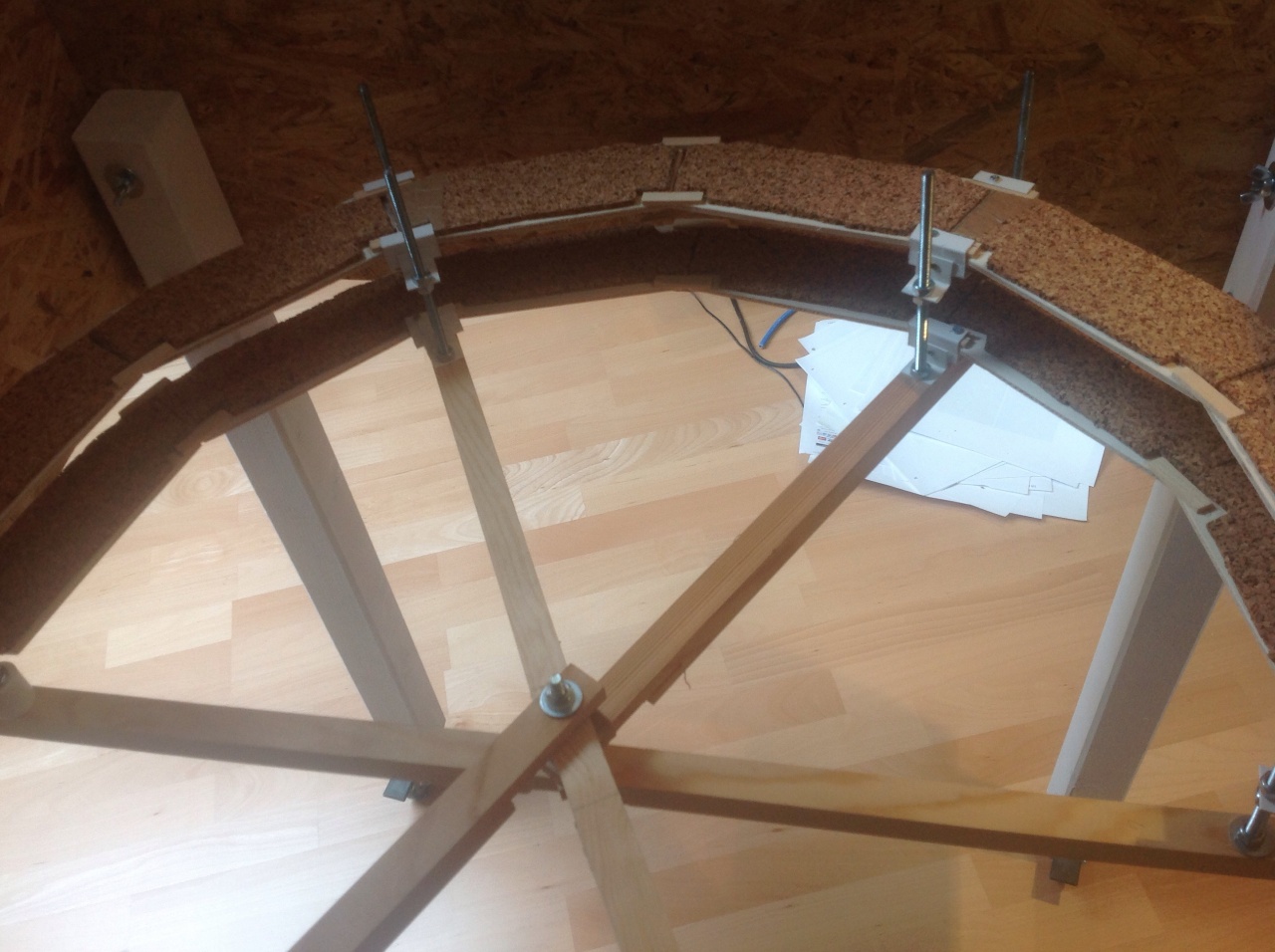

Ma furtunk meg viaduktot épitettünk.



(#32672) etwg hozzászólása Válasz Ápr 27, 2014

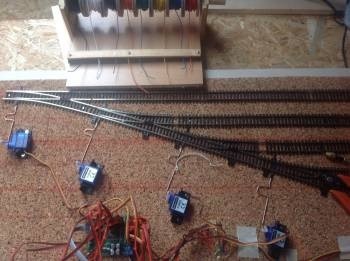

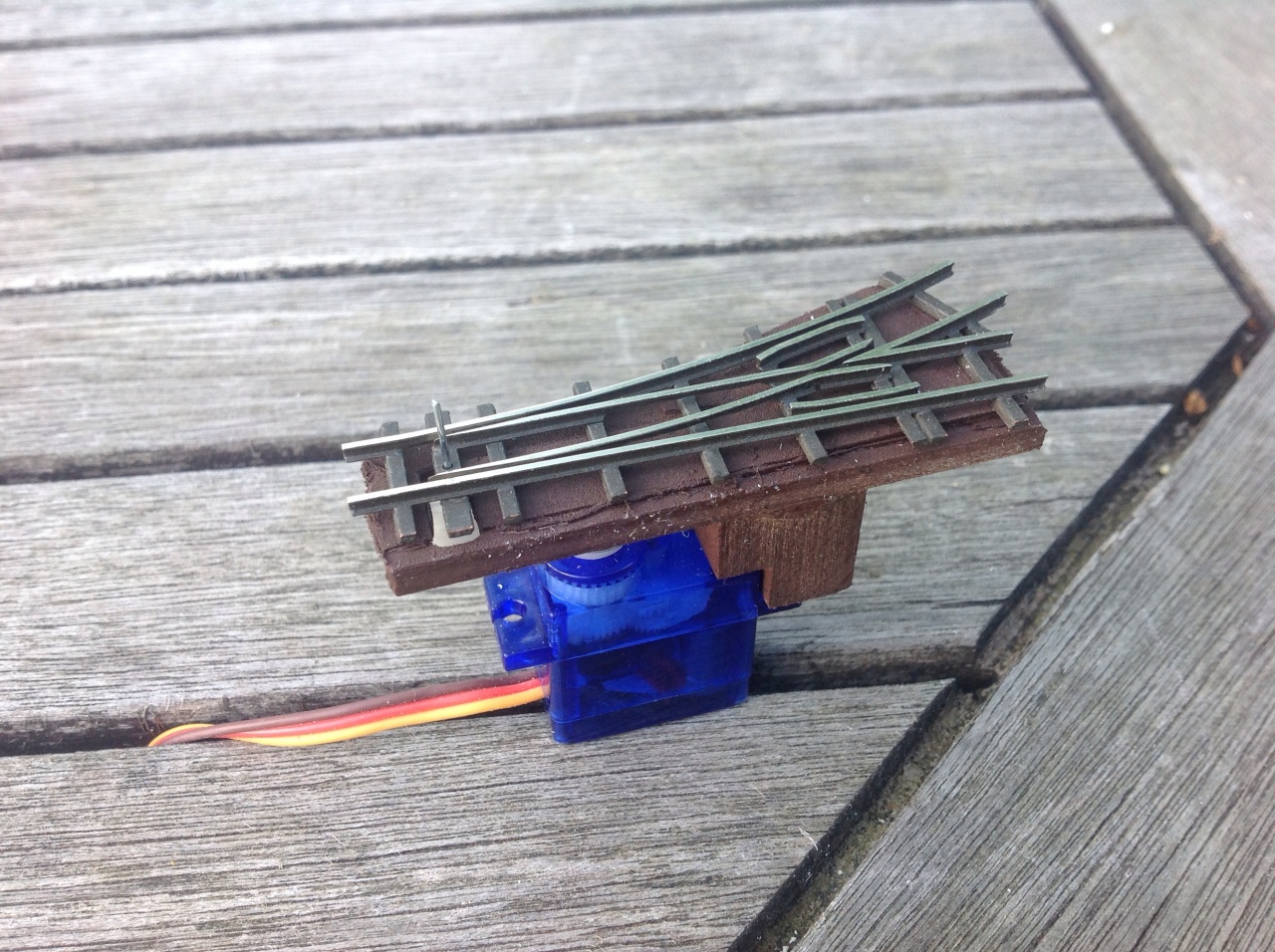

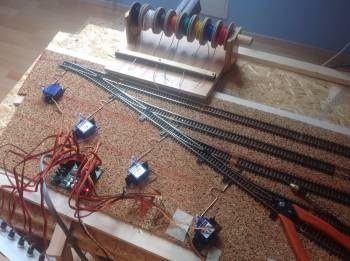

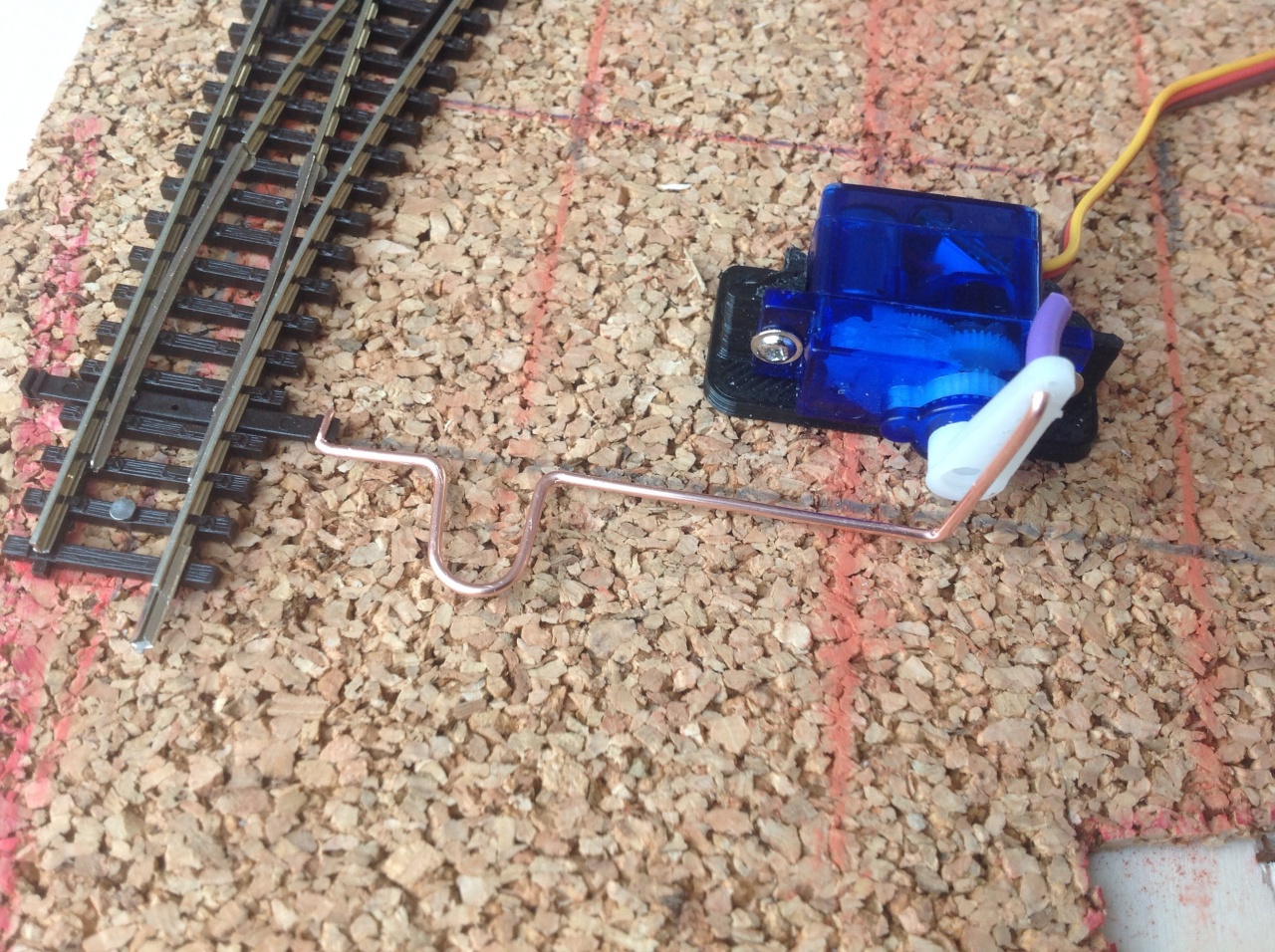

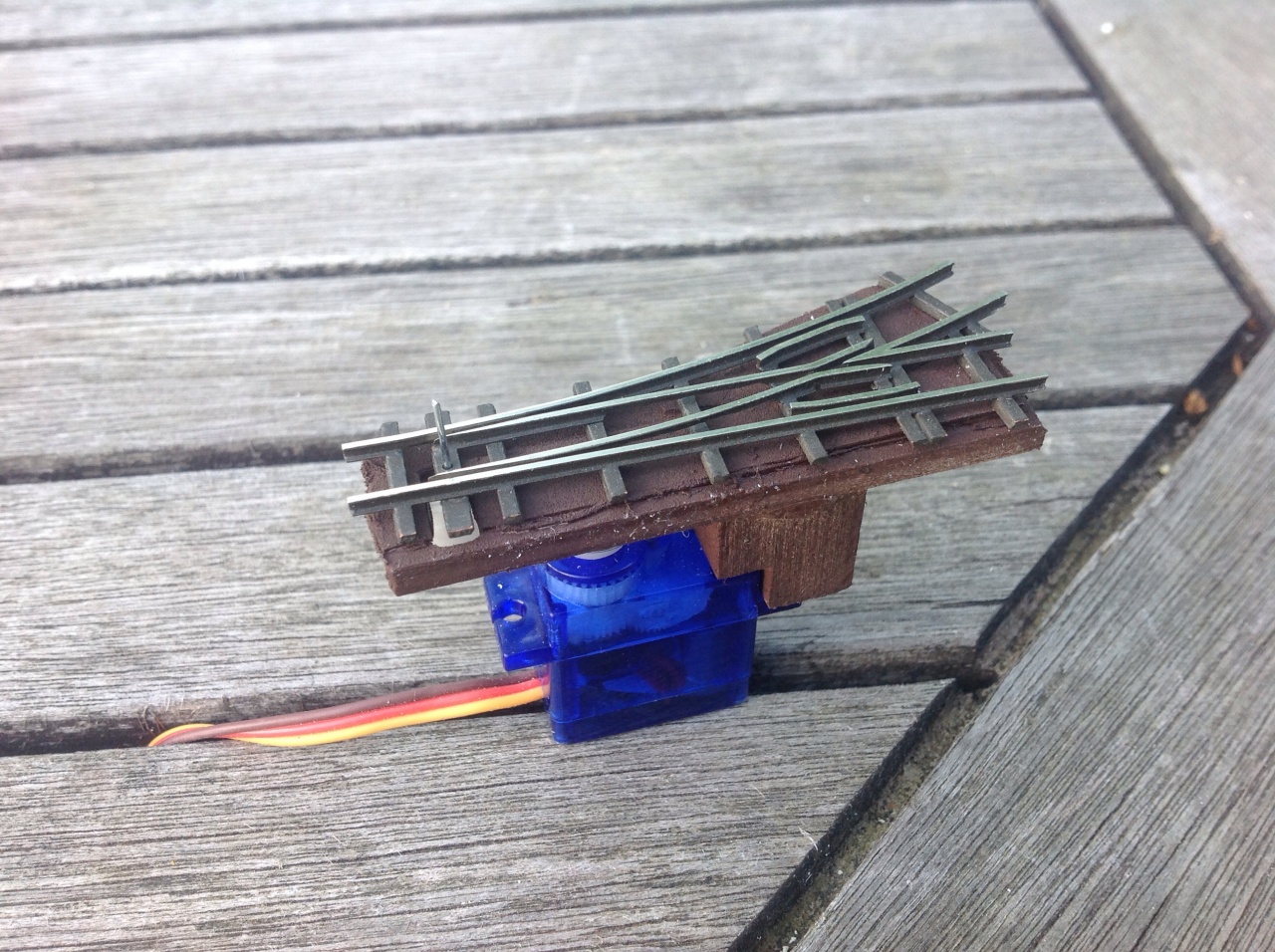

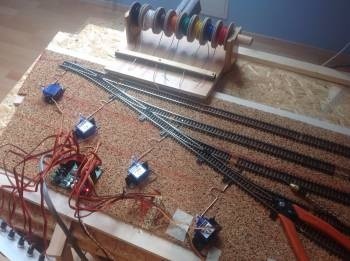

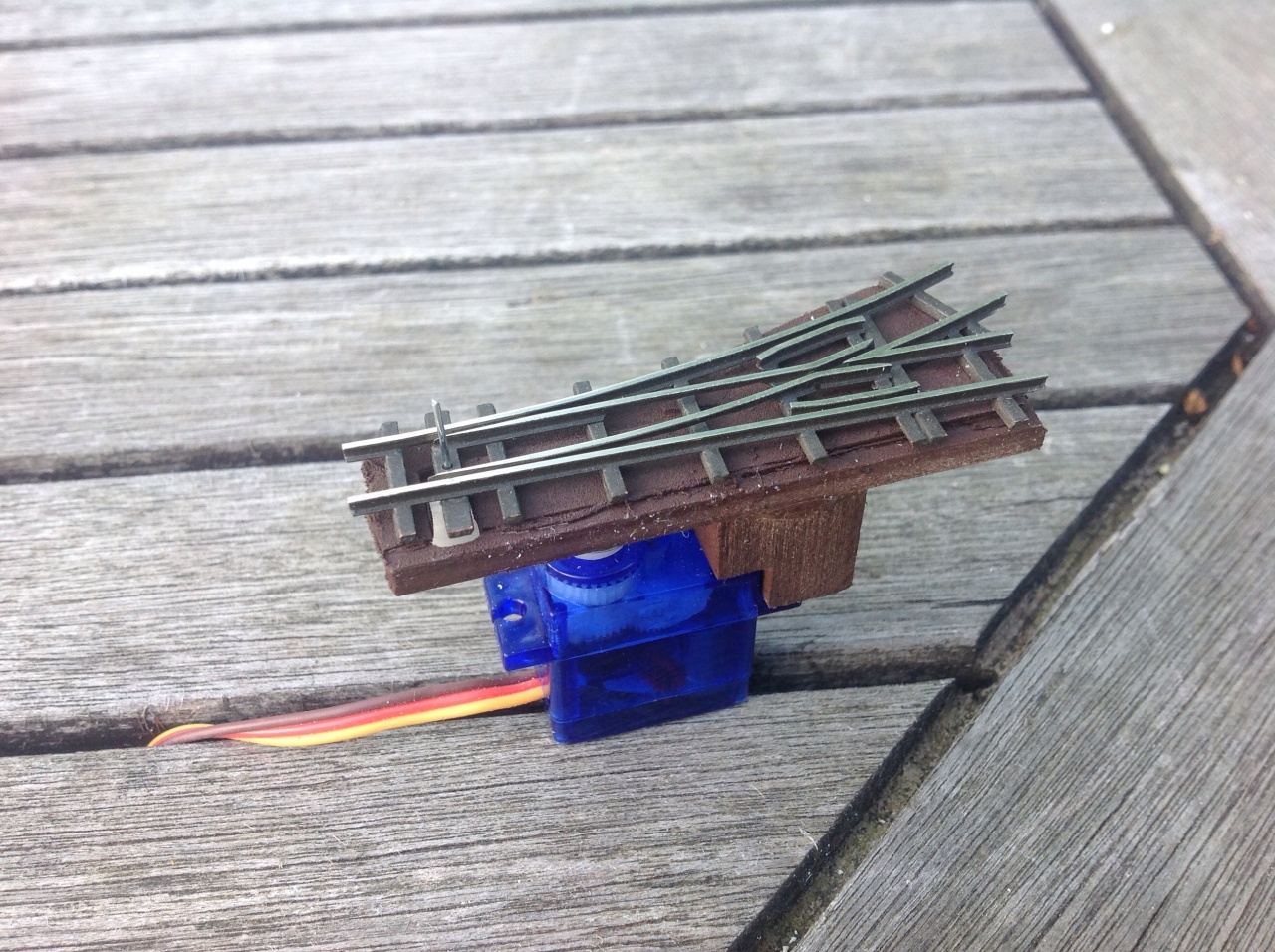

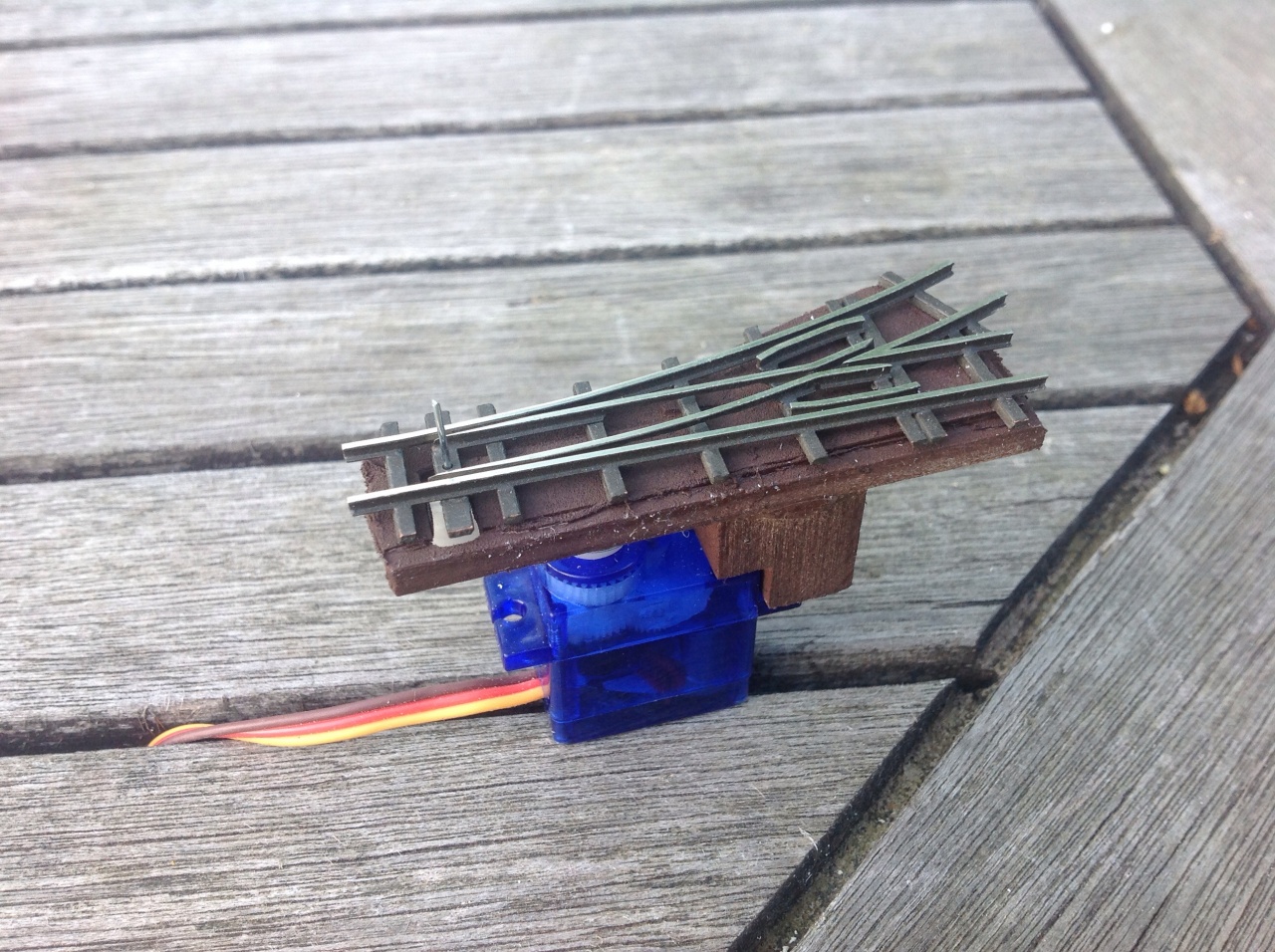

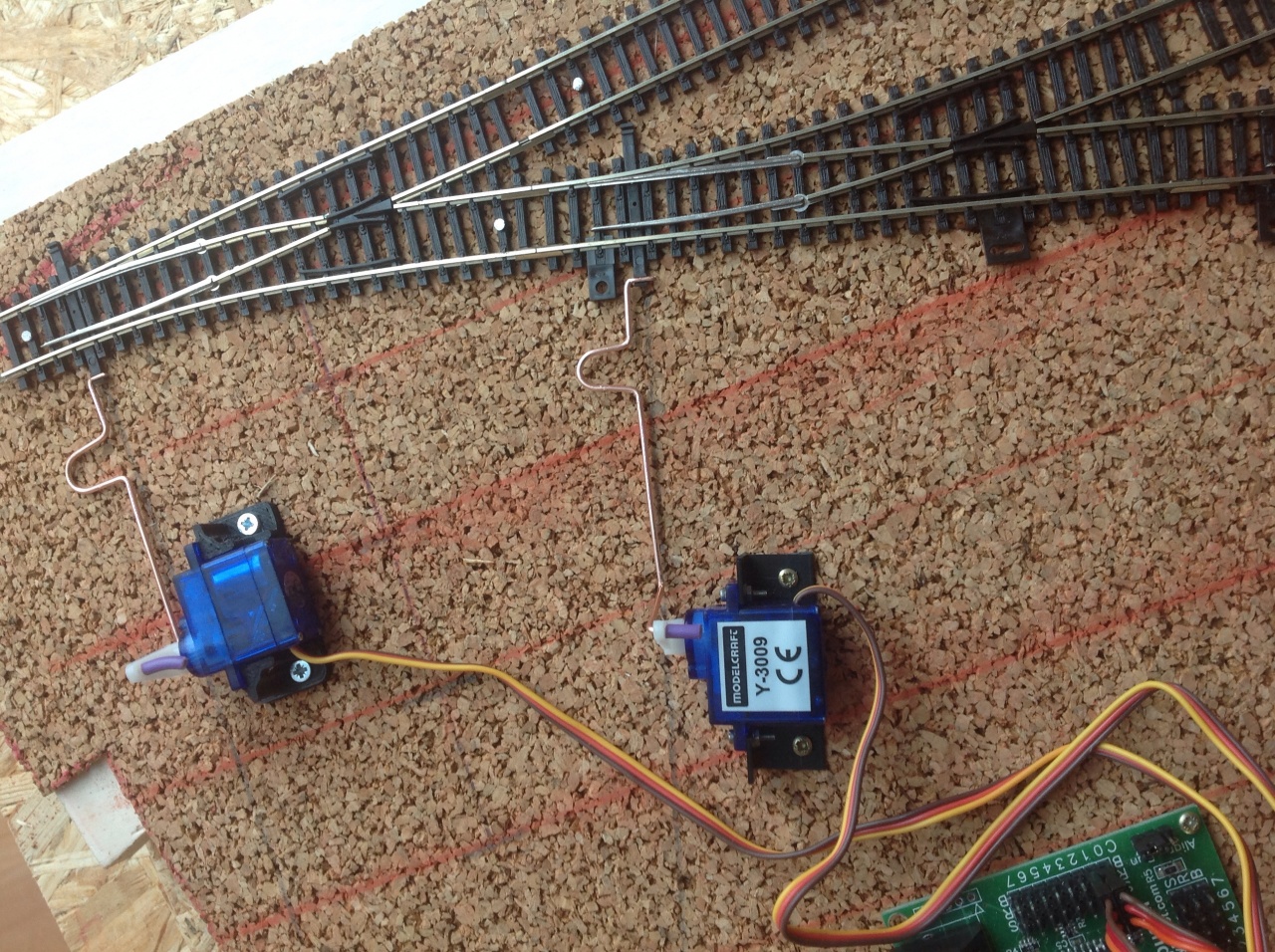

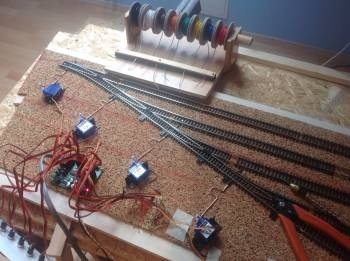

A TTe váltok elökészitése és motorizácioja:




(#33916) etwg hozzászólása Válasz Jún 2, 2014

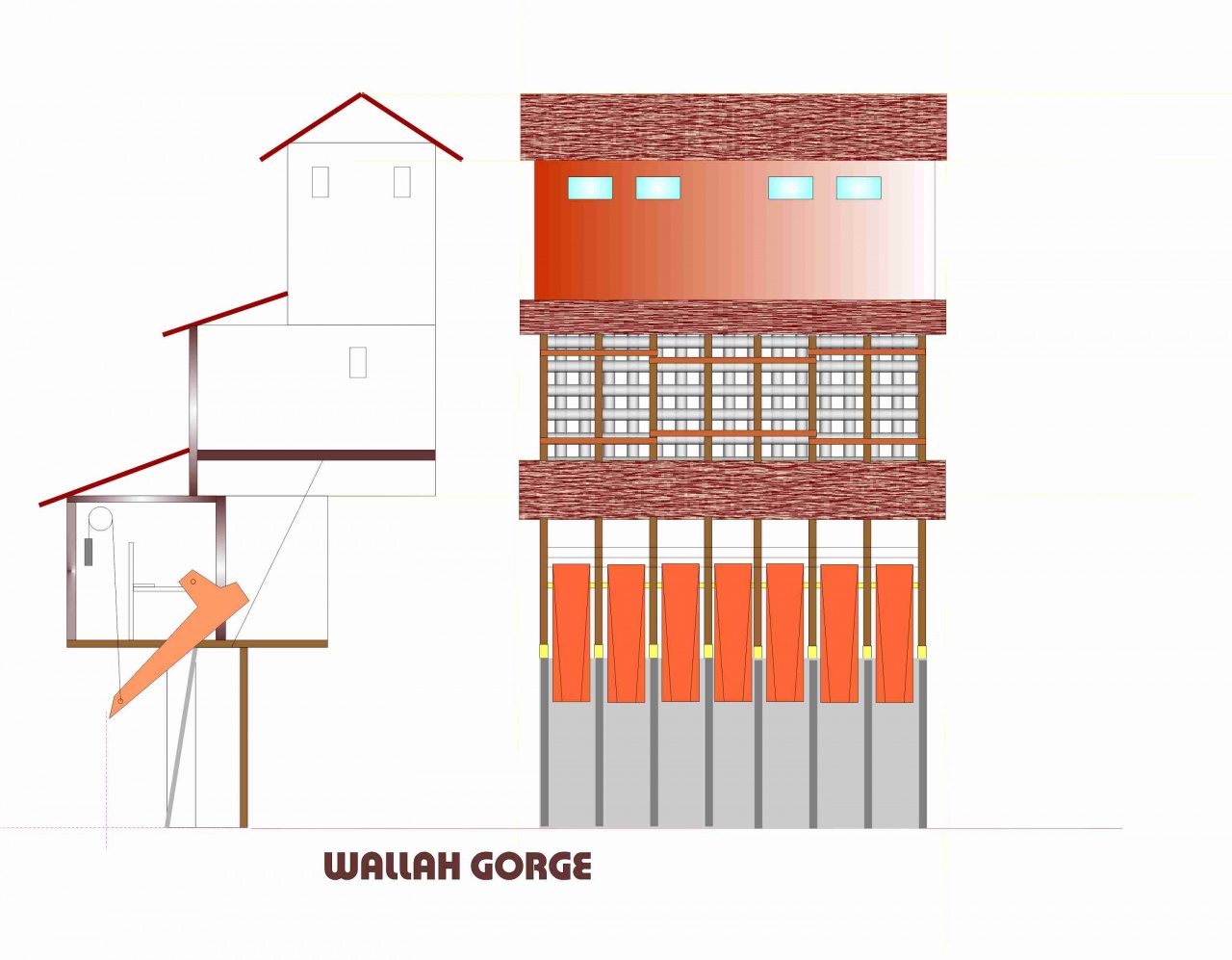

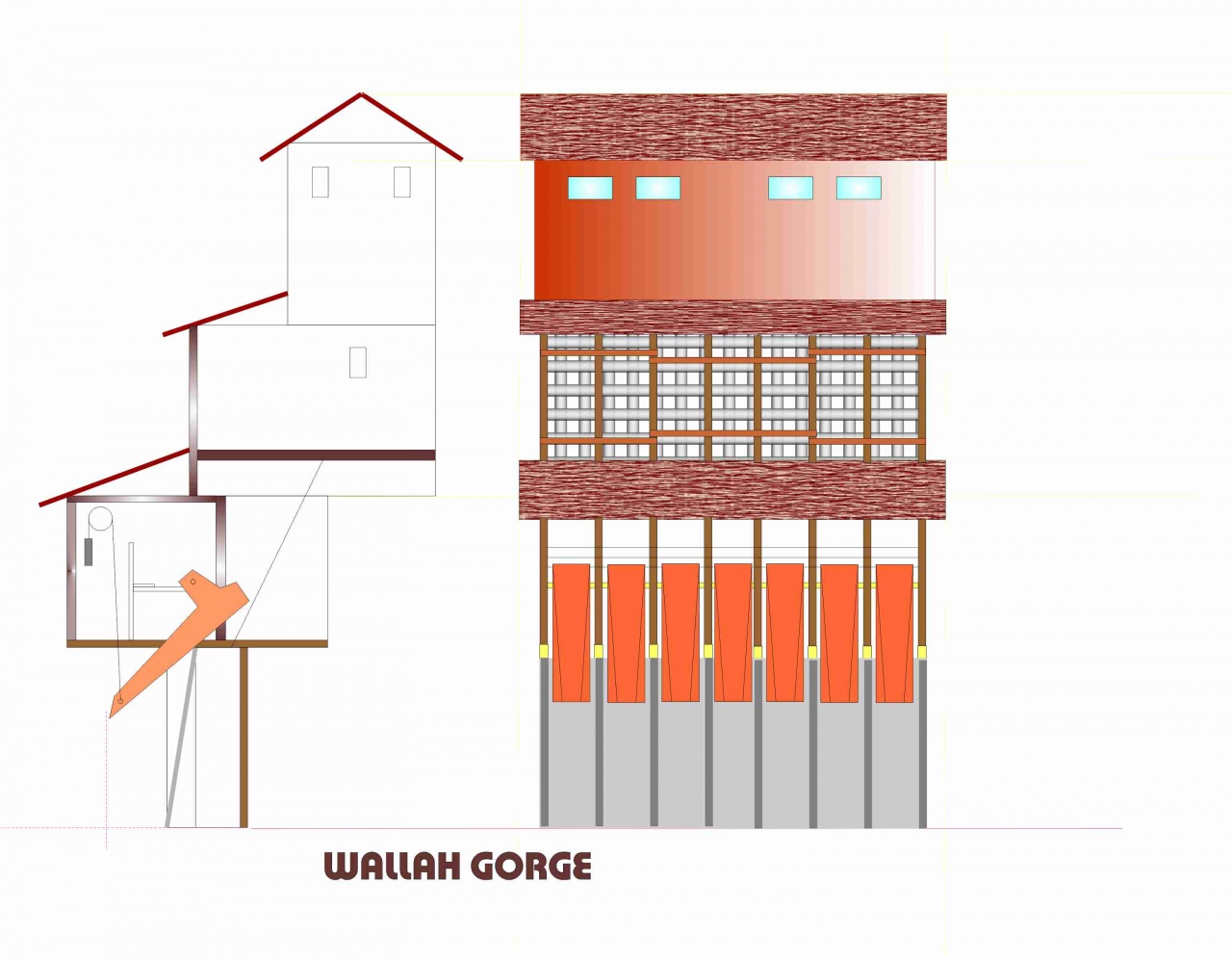

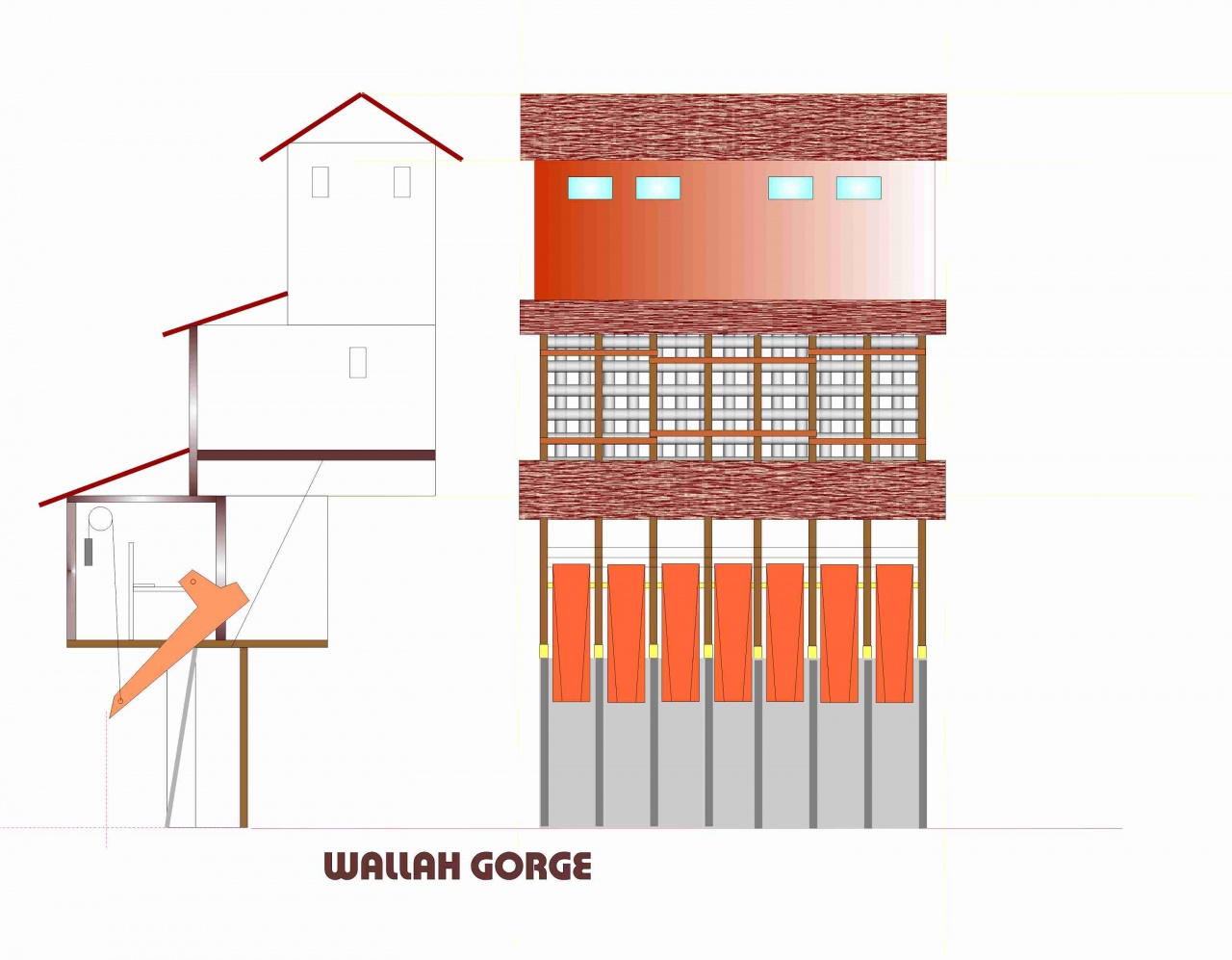

Készülöben van a nagy kötörö és rakodó a G&D TT keskenynyomközü vonalán:


Wallah Gorge.jpg

(#34085) etwg hozzászólása Válasz Jún 7, 2014

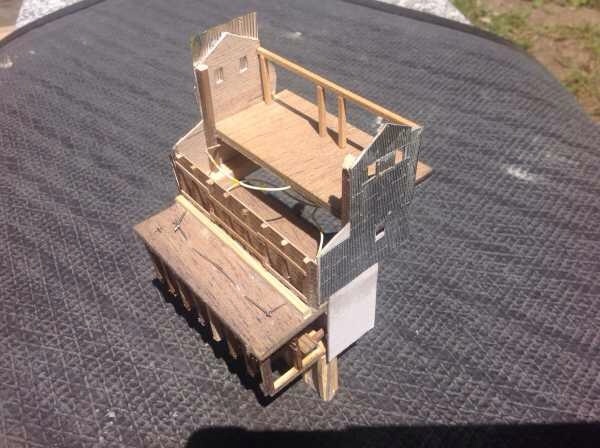

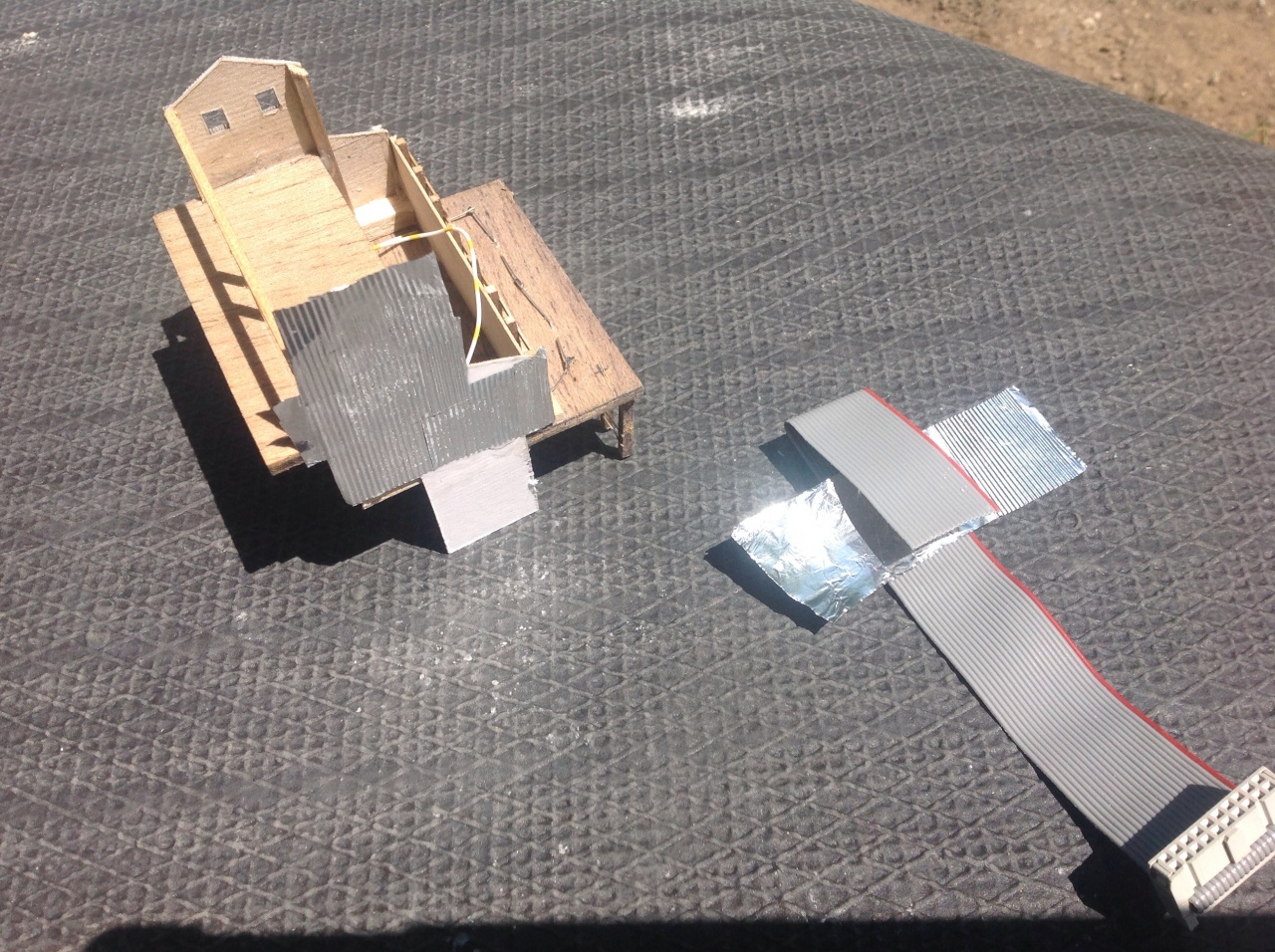

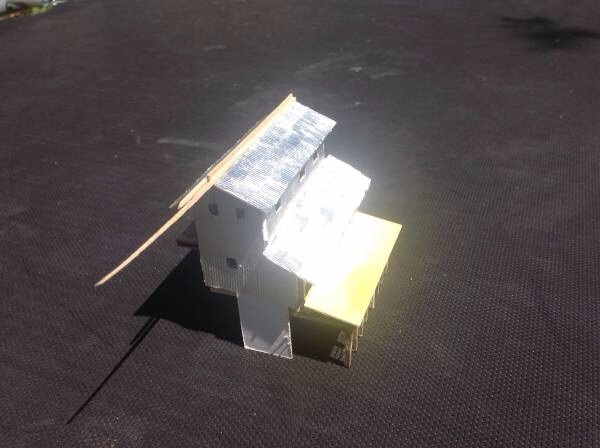

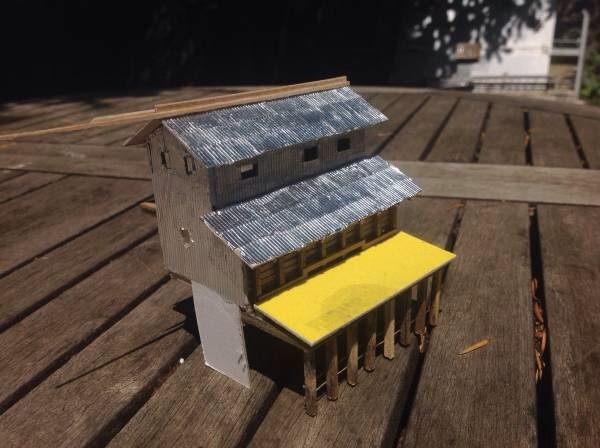

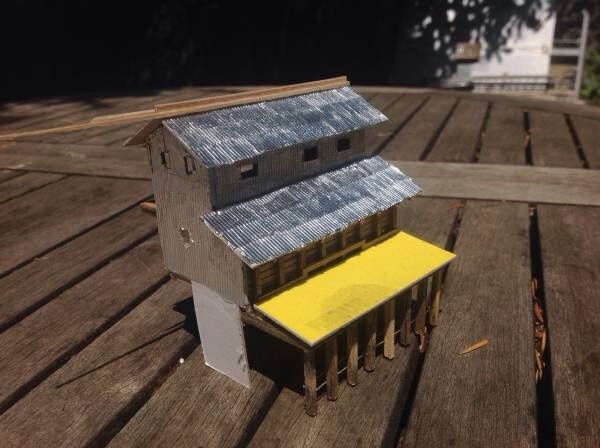

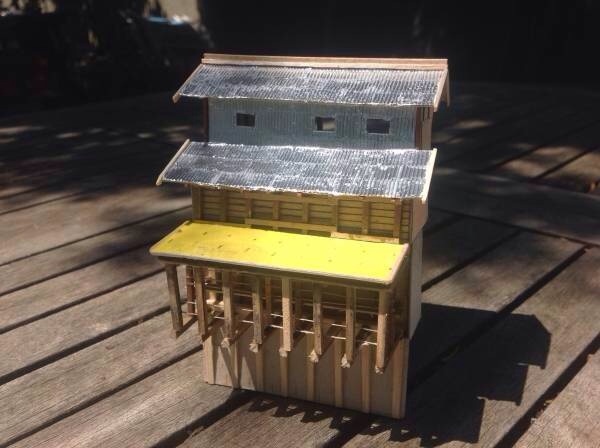

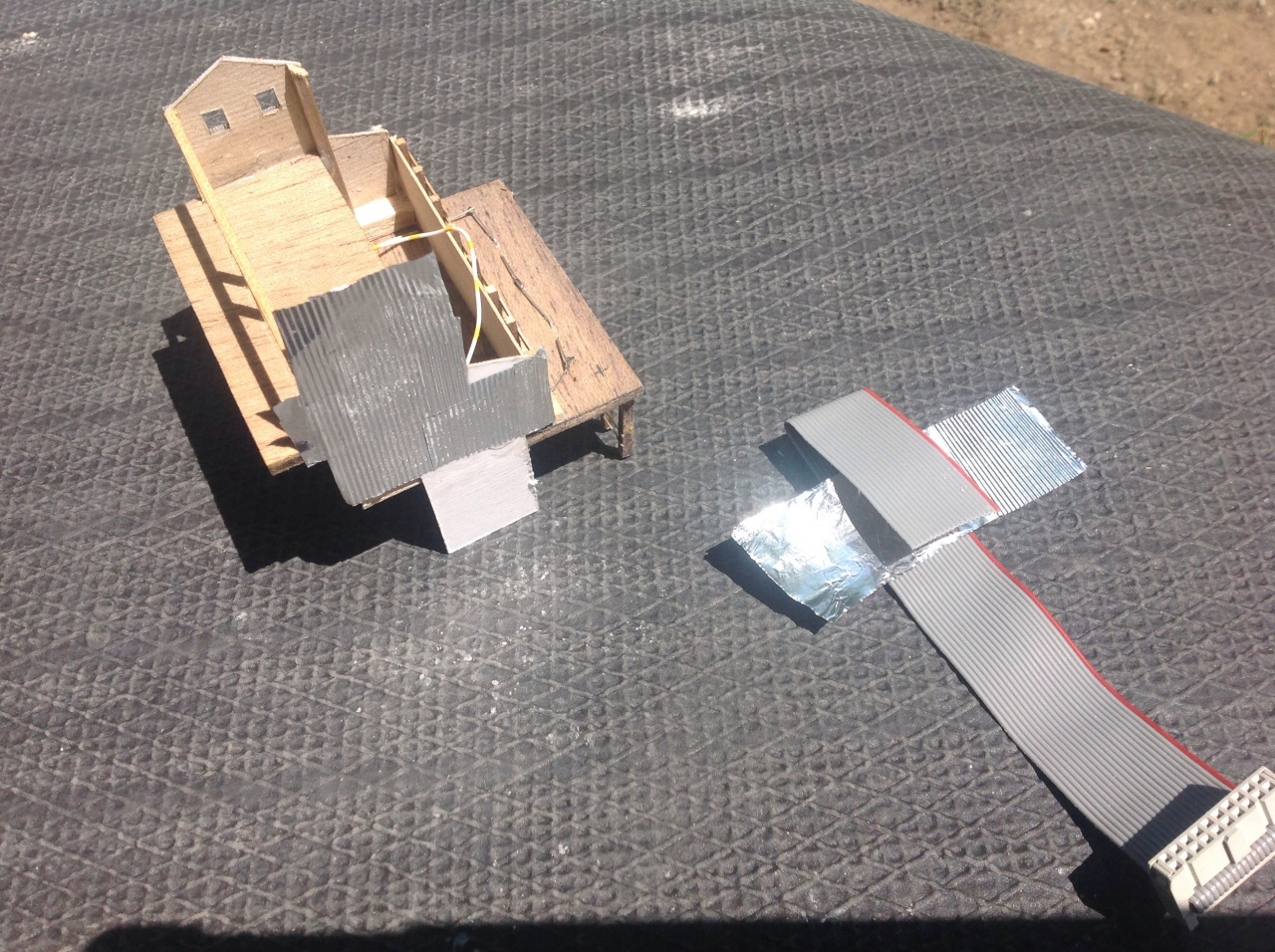

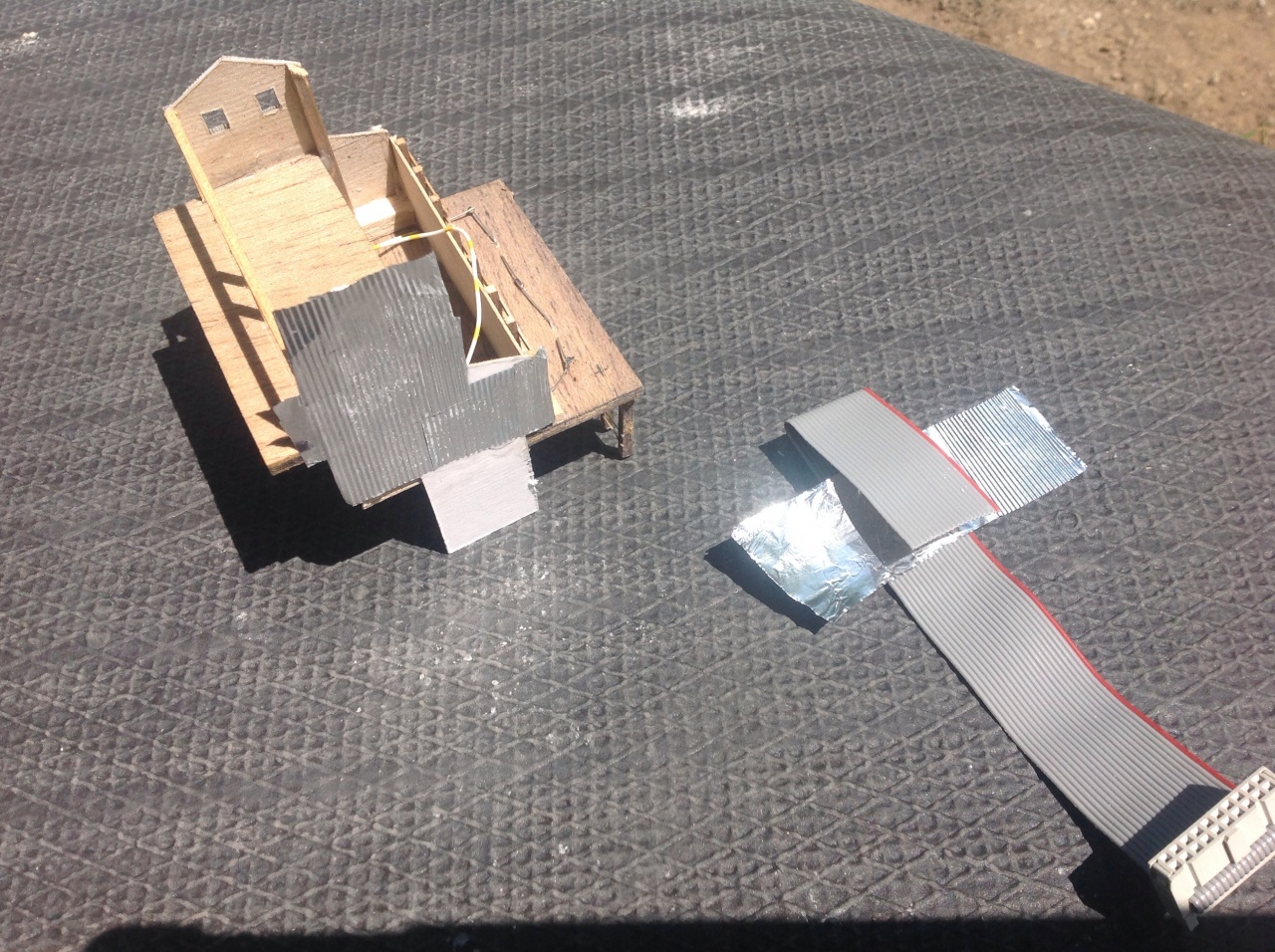

Készül a kötörö. A hullámlemezt egyszerüen konyhai alufoliábol készitettük szalagkábel közé nyomva. Igyekezzünk kisebb darabokkal dolgozni ( a valoságban sem voltak a táblák 1x2m-nél nagyobbak. Ha egy darabbol dolgozunk akkor a száradás után késheggyel karcoljuk rá a táblák szélét.
Most egyelöre szünet következik, maratni kell az adagolo garatokat.


(#34089) etwg válasza etwg hozzászólására (#34088) Válasz Jún 7, 2014
Le kellett kicsinyitenem a képeket, különben nem tudtam beilleszteni.

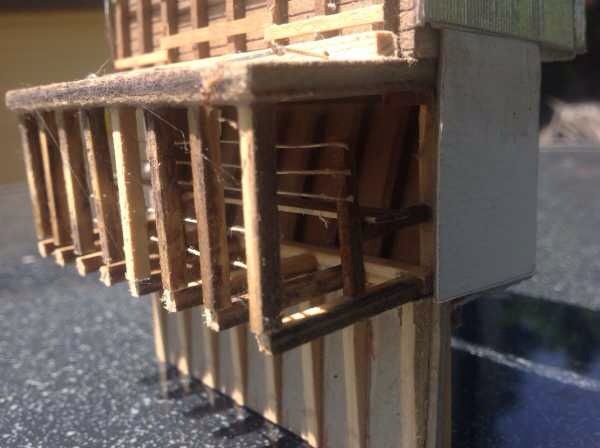

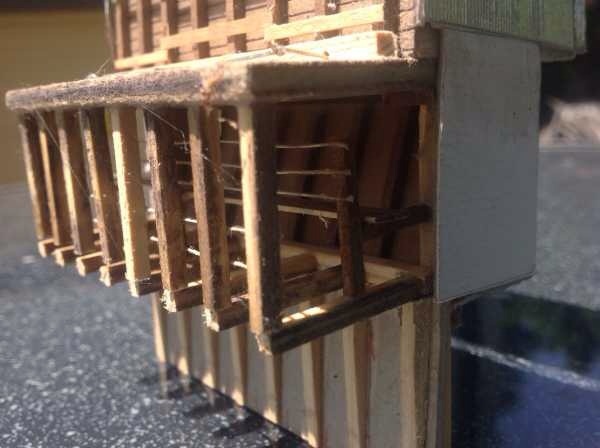

Néhány részlet a készülö kötöröröl.




(#34090) Frankye válasza etwg hozzászólására (#34089) Válasz Jún 7, 2014
Szépen alakul, jól néz ki!
(A többszörös hozzászólásokat kivettem.)
(#34093) etwg válasza Frankye hozzászólására (#34090) Válasz Jún 7, 2014
Kösz, nem tudom ma miért viccelödik a rendszer . A nagy képeket hosszu percekig sem képes átvinni, utánna meg megjelennek..... Söt néha a sima szövegek sem mennek át (legalábbis nem láthatoan).
(#34096) TTomi válasza etwg hozzászólására (#34089) Válasz Jún 7, 2014
Felkeltette az érdeklődésem ez a kőtörő, kíváncsi leszek a végeredményre! Nagyon jó ötlet a hullámlemez készítése.
A második képen, csak nekem tűnik úgy hogy méretbeli különbségek vannak a függőleges oszlopokban?
(#34097) etwg válasza TTomi hozzászólására (#34096) Válasz Jún 7, 2014
Nem, az oszlopok egyformák, csak még a két rész csak össze van dugva, illesztés és ragasztás nélkül, mert belül még nincs minden kész. ( egy marék marott alkatrész hiányzik).

Az a két oszlop meg uj ( a régi kirohadt és ujra kellett cserélni )
(#34125) etwg hozzászólása Válasz Jún 9, 2014

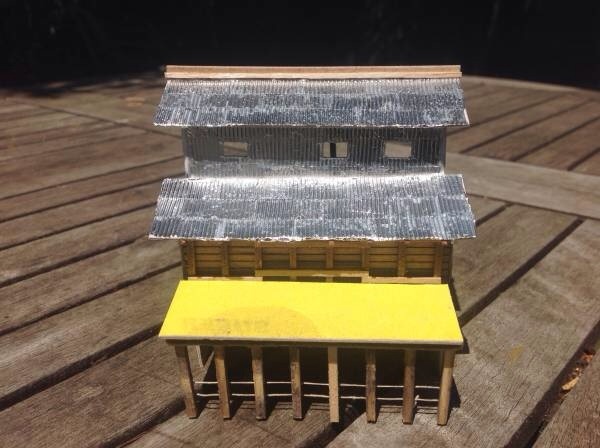

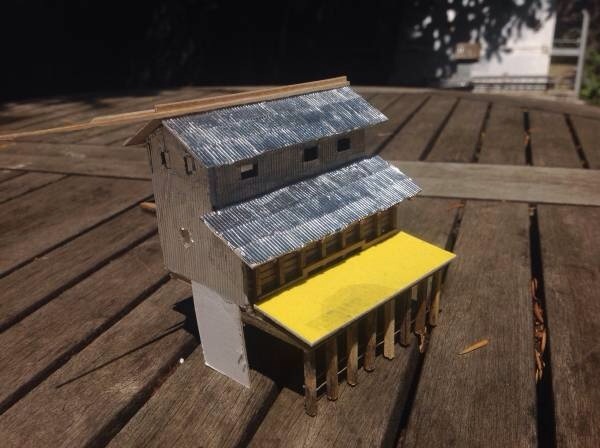

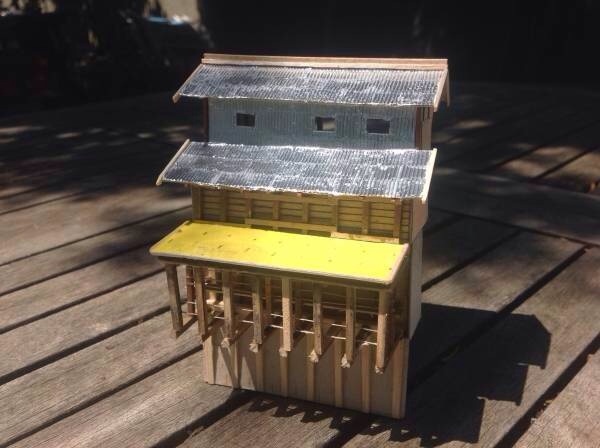

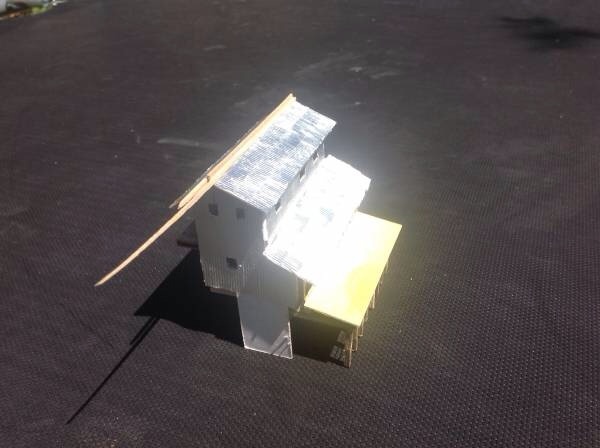

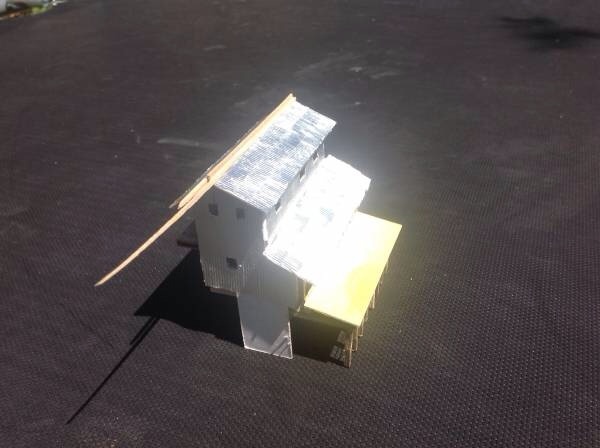

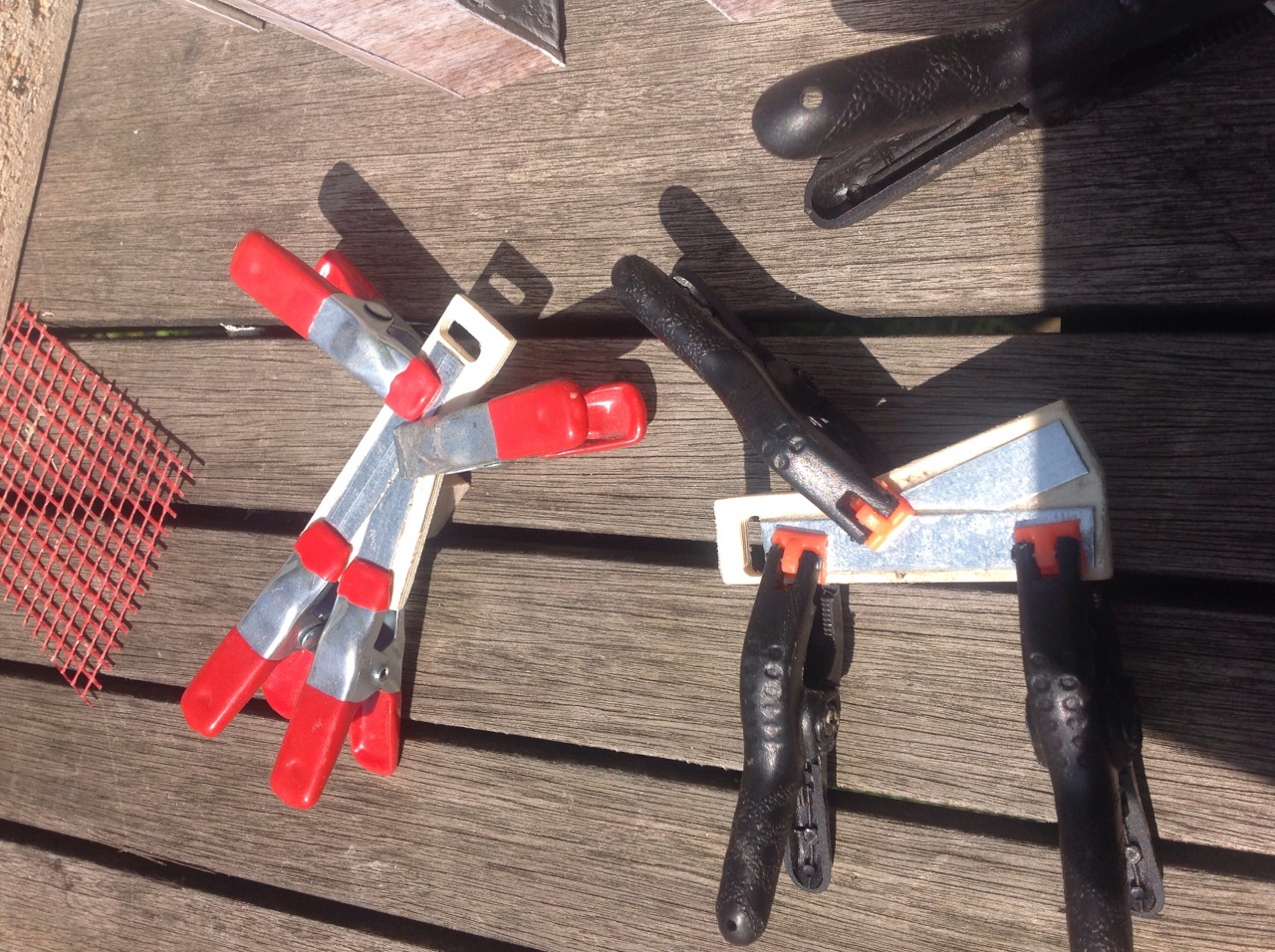

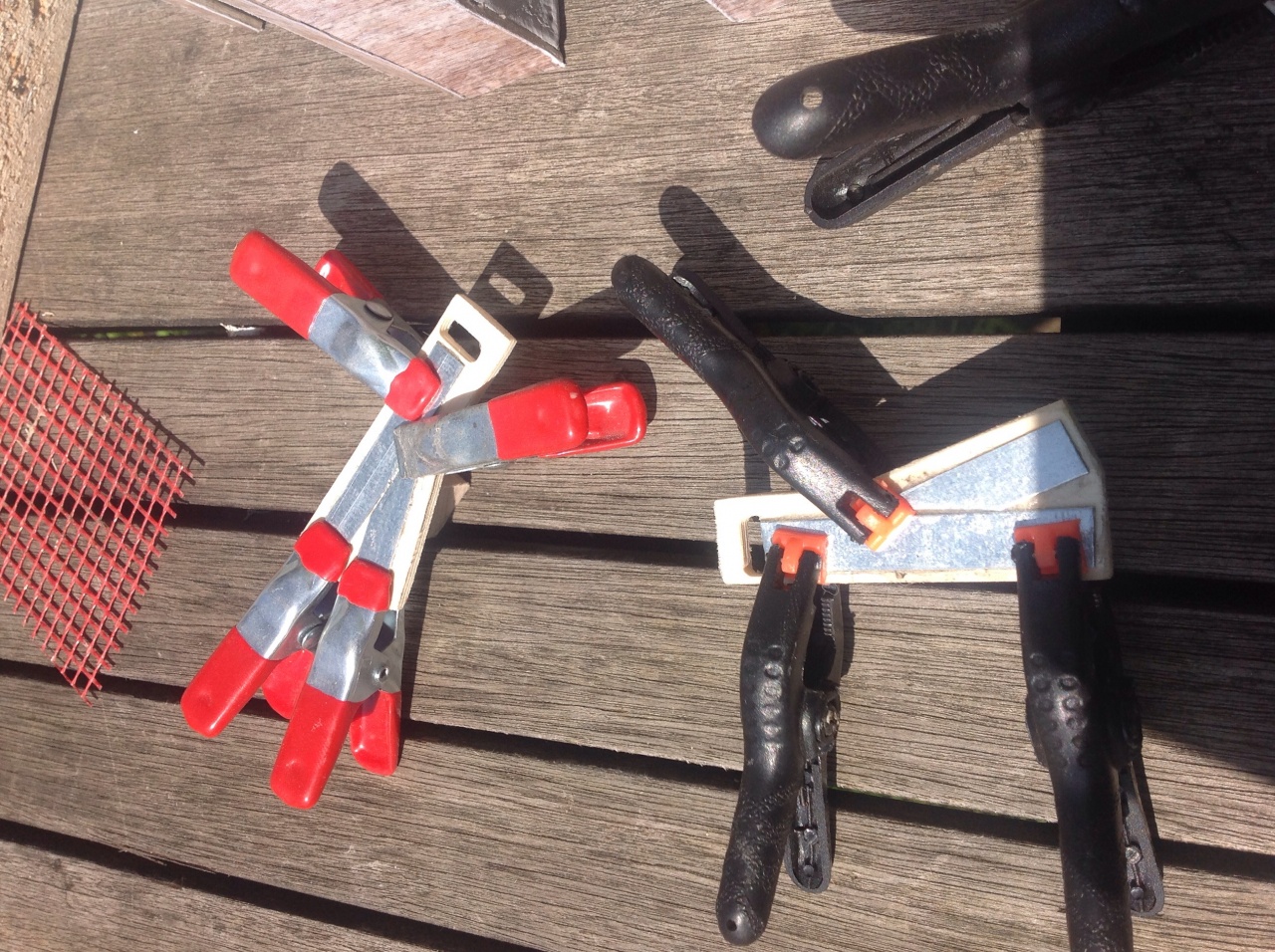

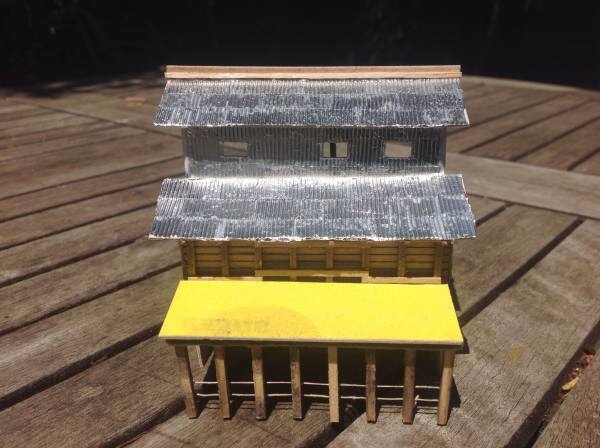

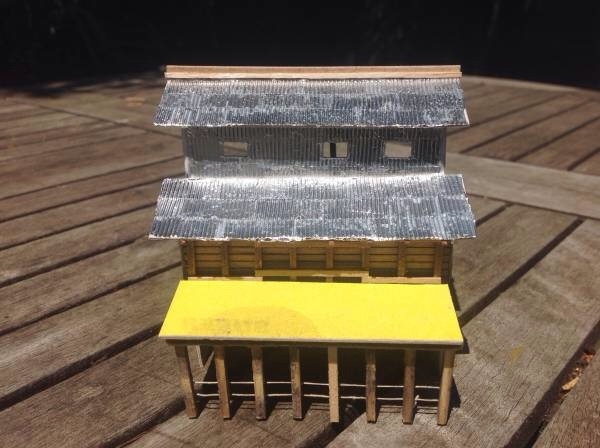

Ujabb képek a tetökröl száradás közben:





(#34136) etwg hozzászólása Válasz Jún 9, 2014
Minden szinten szinte minden (kész! ). Már világitás is van benne, már csak a garatok hiányoznak.



(#34158) csíkosháTTú válasza etwg hozzászólására (#34136) Válasz Jún 10, 2014

(#36607) etwg hozzászólása Válasz Aug 16, 2014

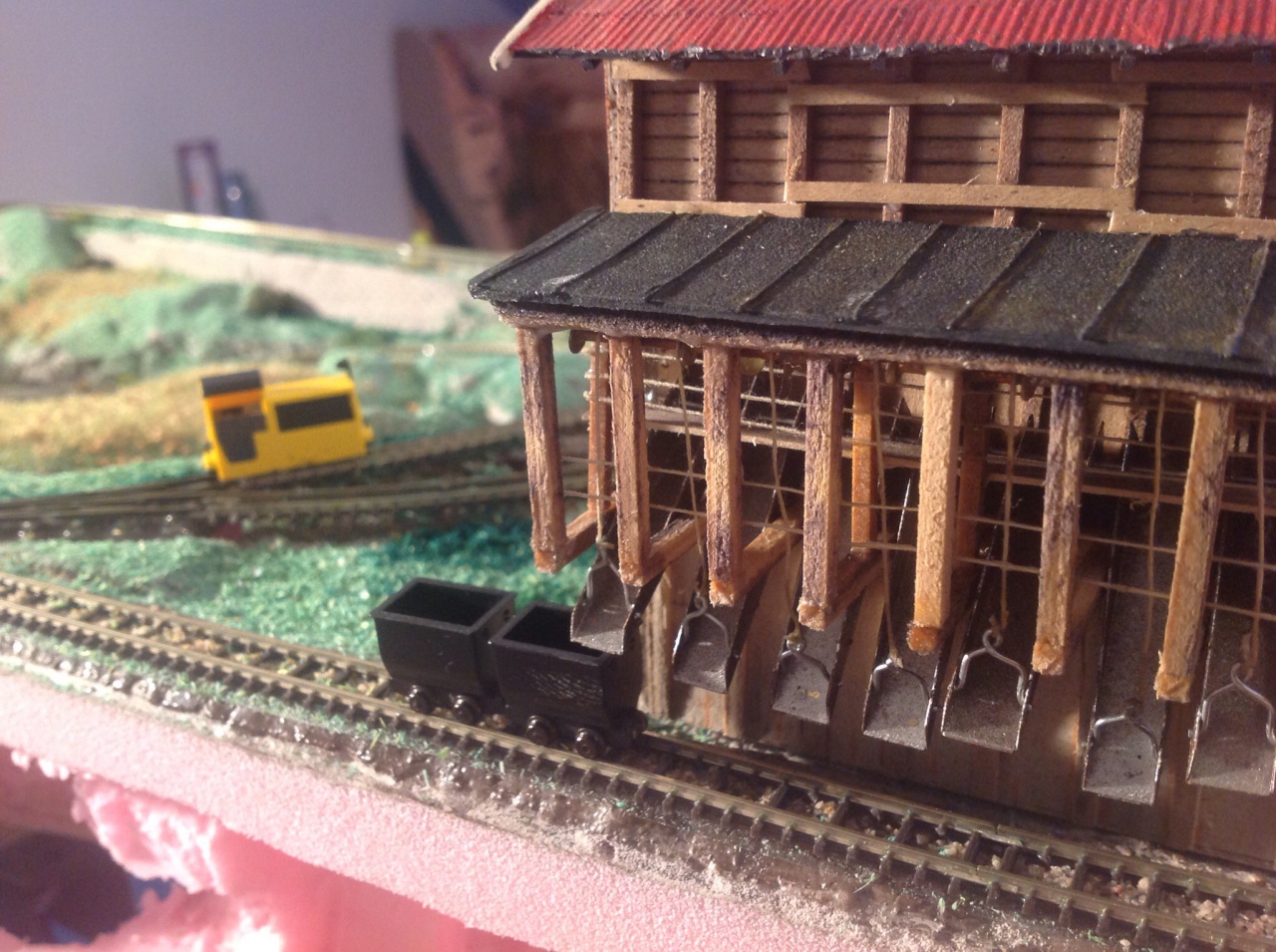

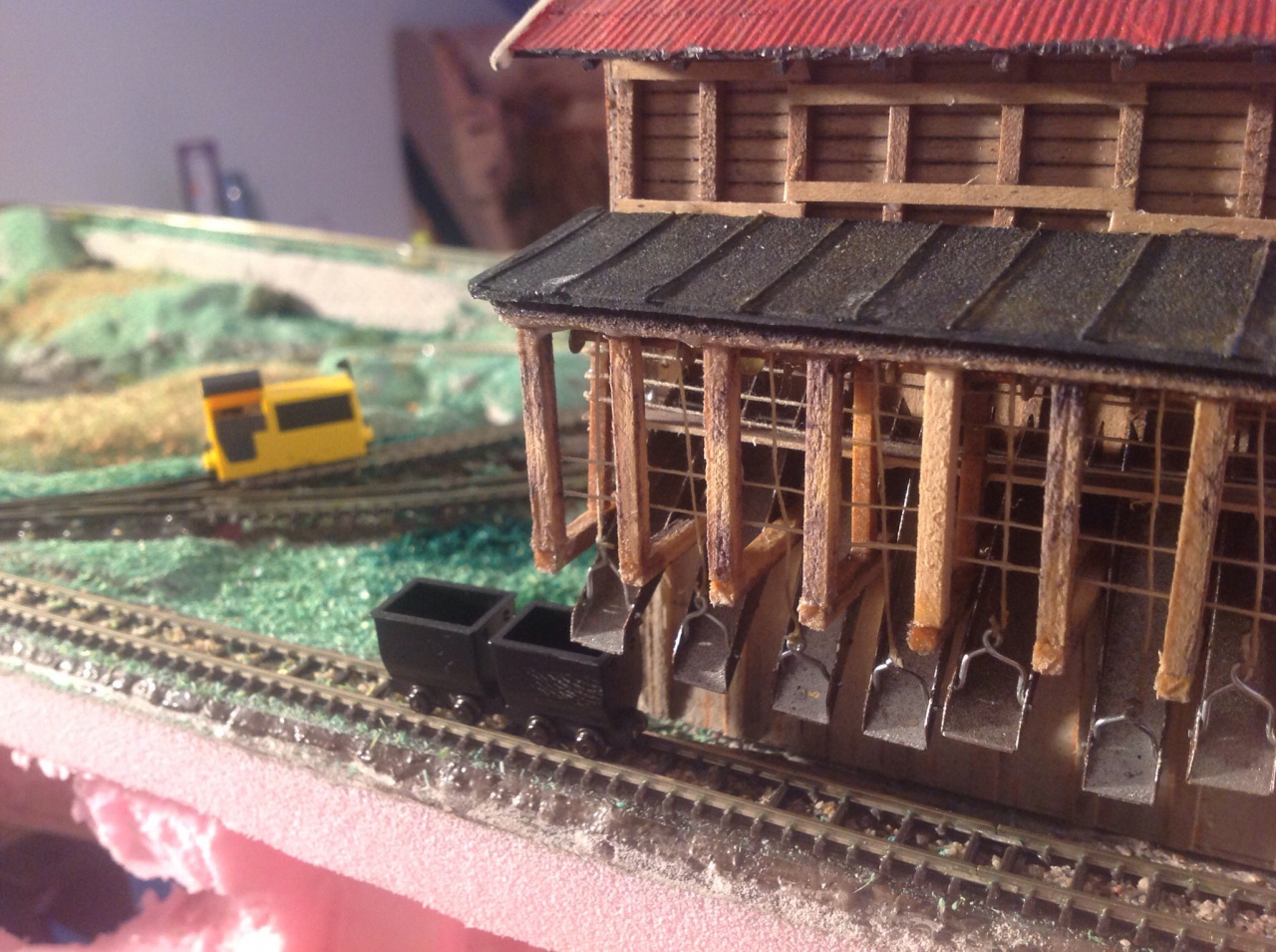

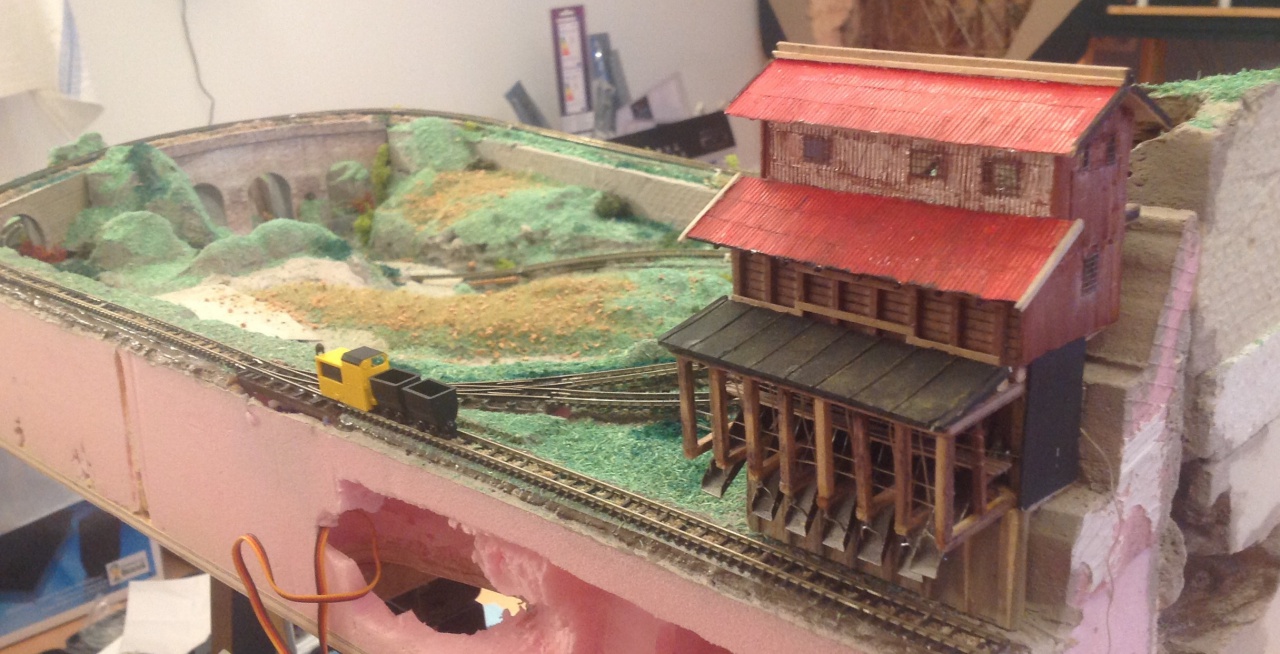

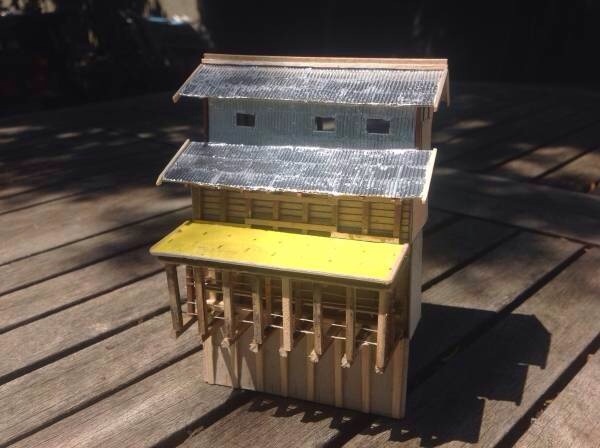

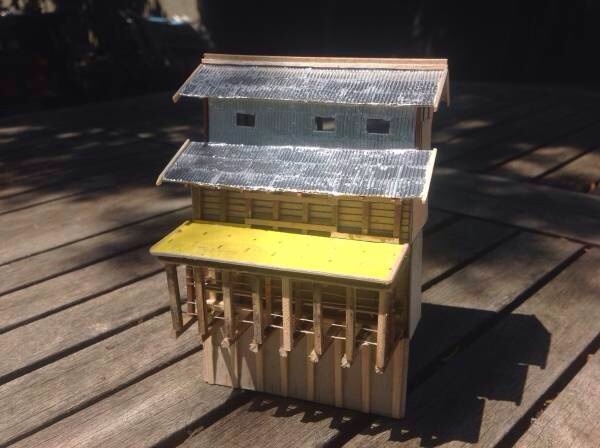

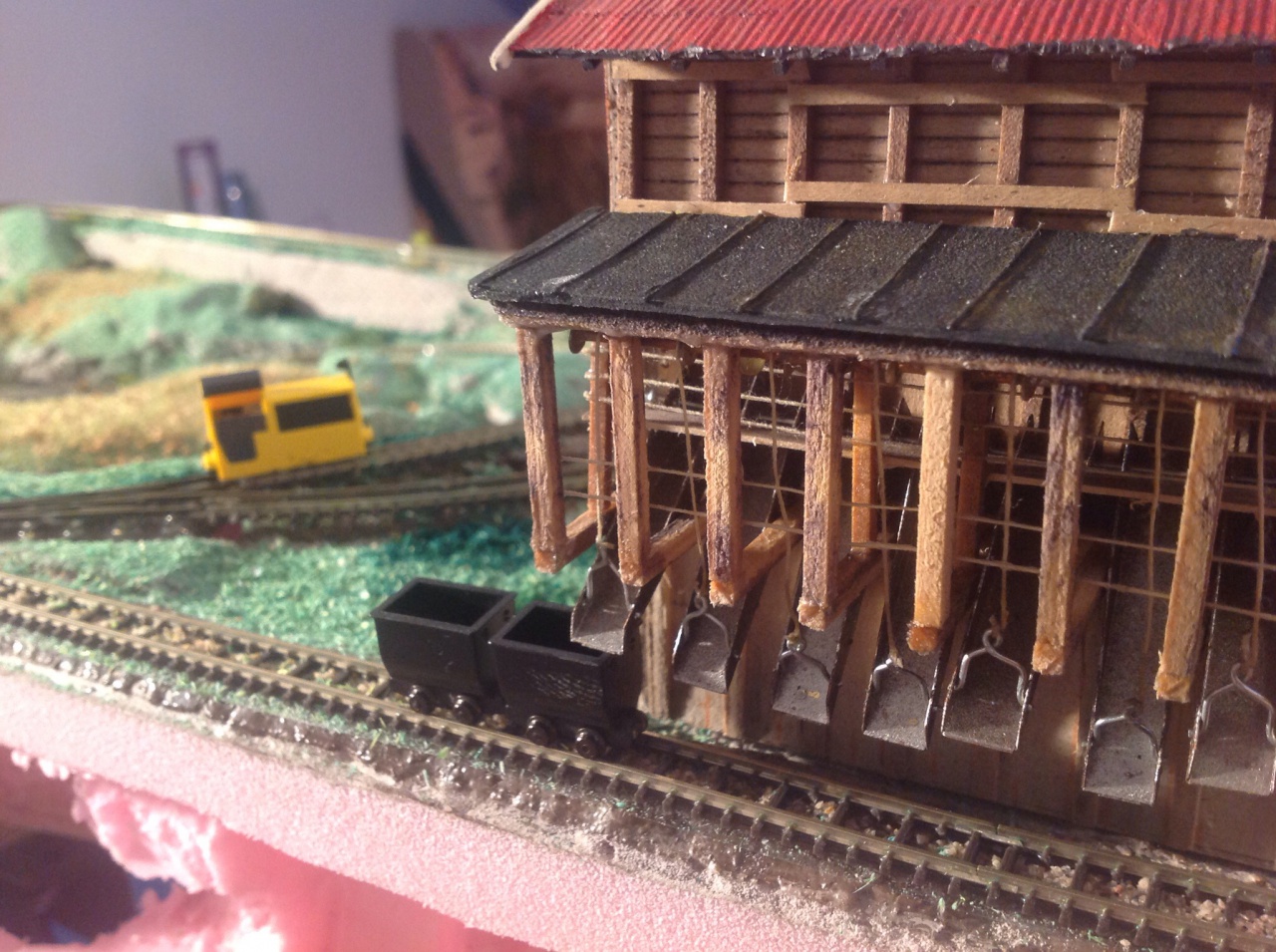

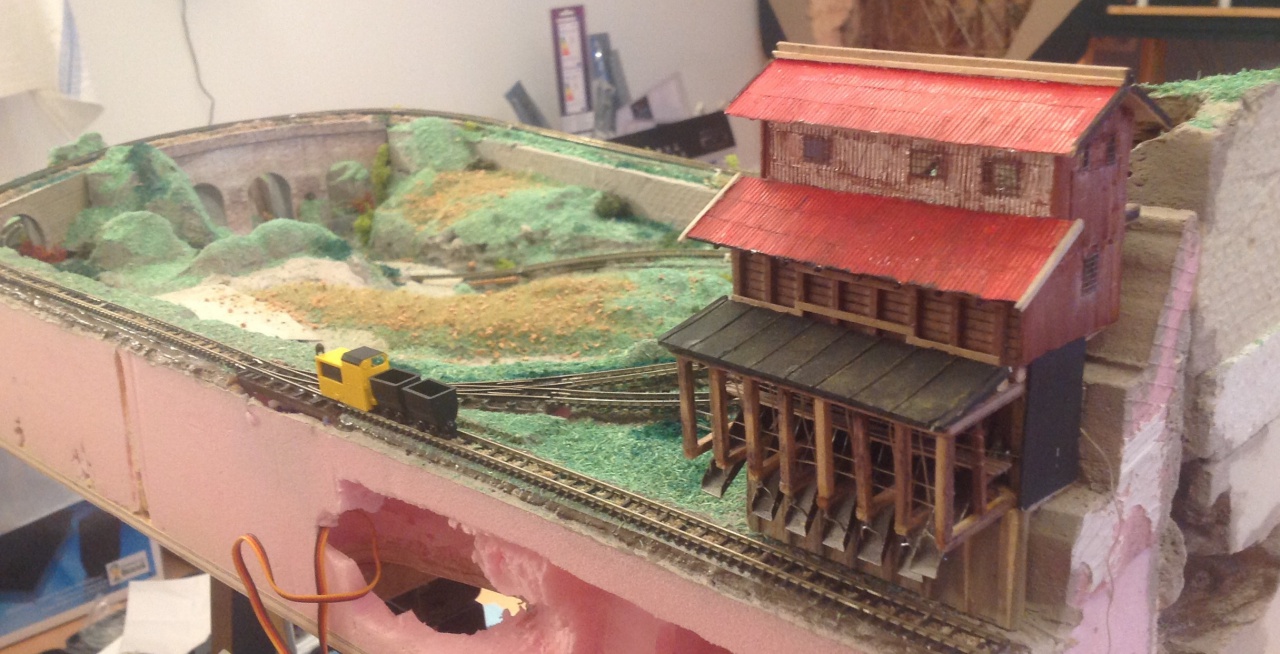

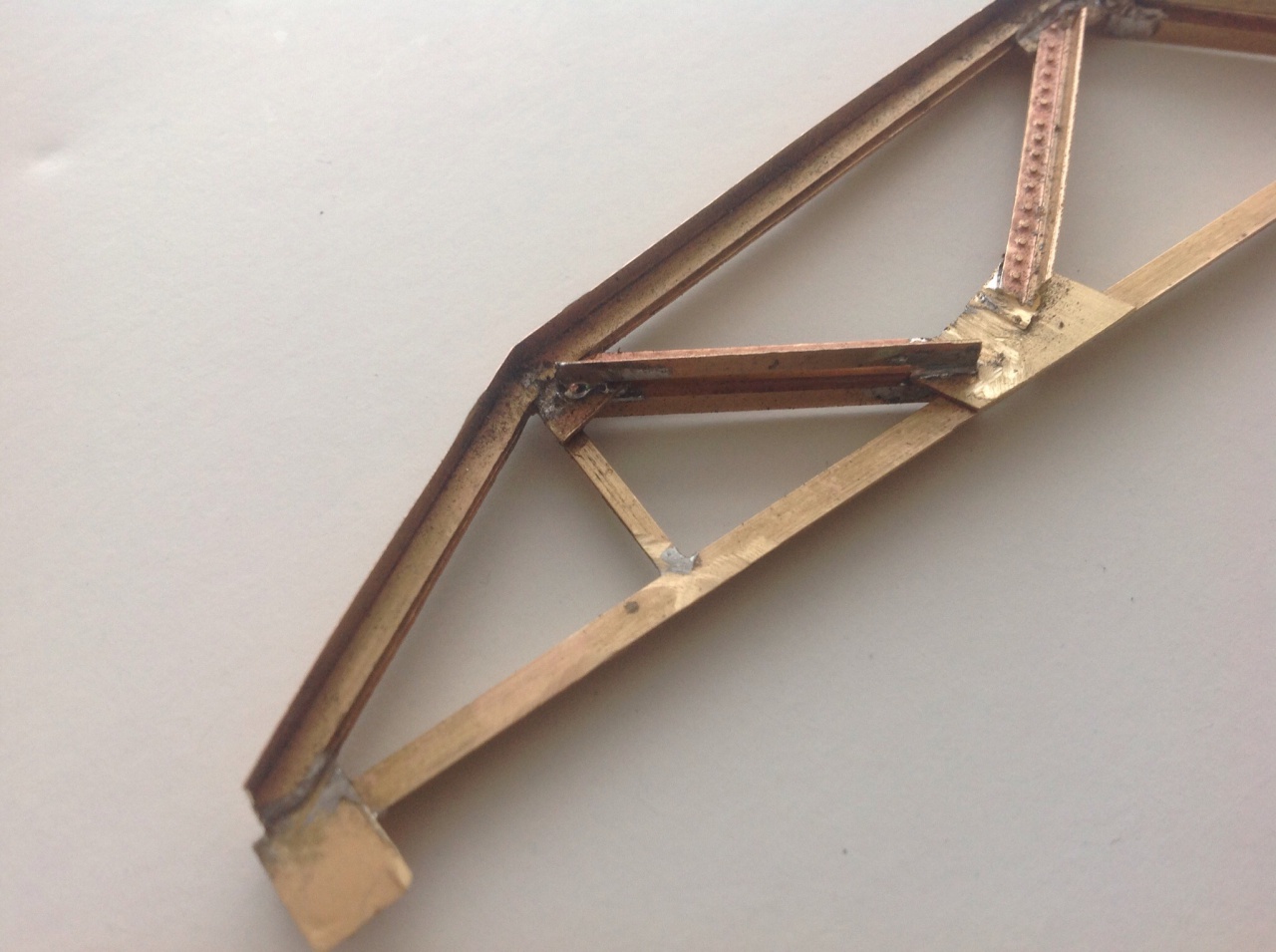

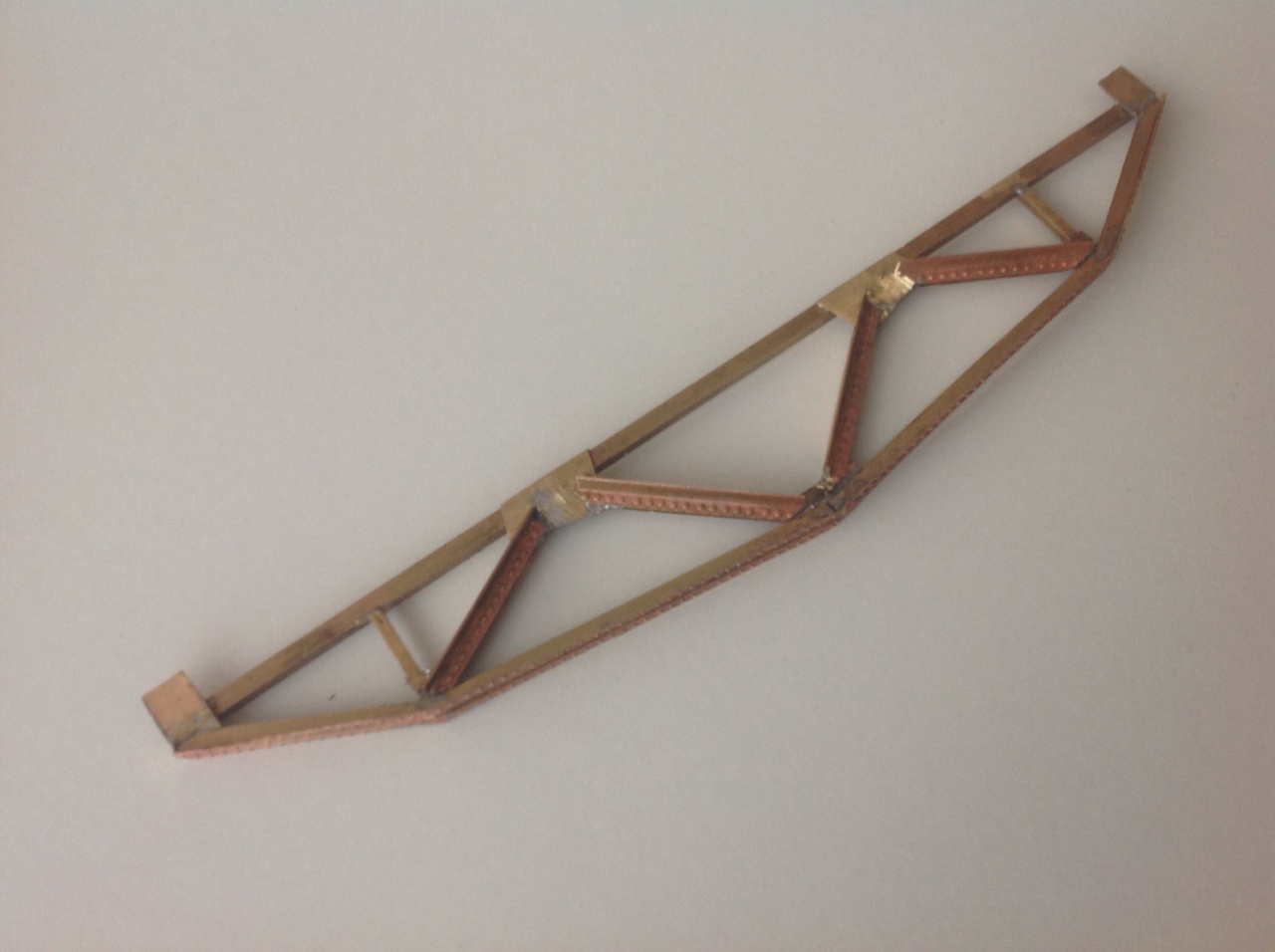

Néhány lépéssel tovább jutottunk a köosztályozoval és rakodóval.

Még az emelömechanizmust kell legyártani és összerakhatjuk a modellt ( ezért nem illeszkednek még az egyes tartogerendák.)


nem tudom miért vagy mi forditja el a képeket 90 fokkal




(#36629) etwg hozzászólása Válasz Aug 17, 2014

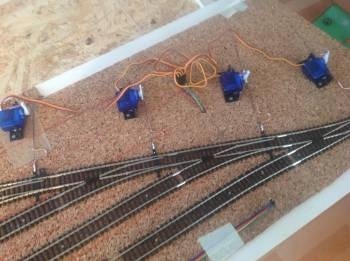

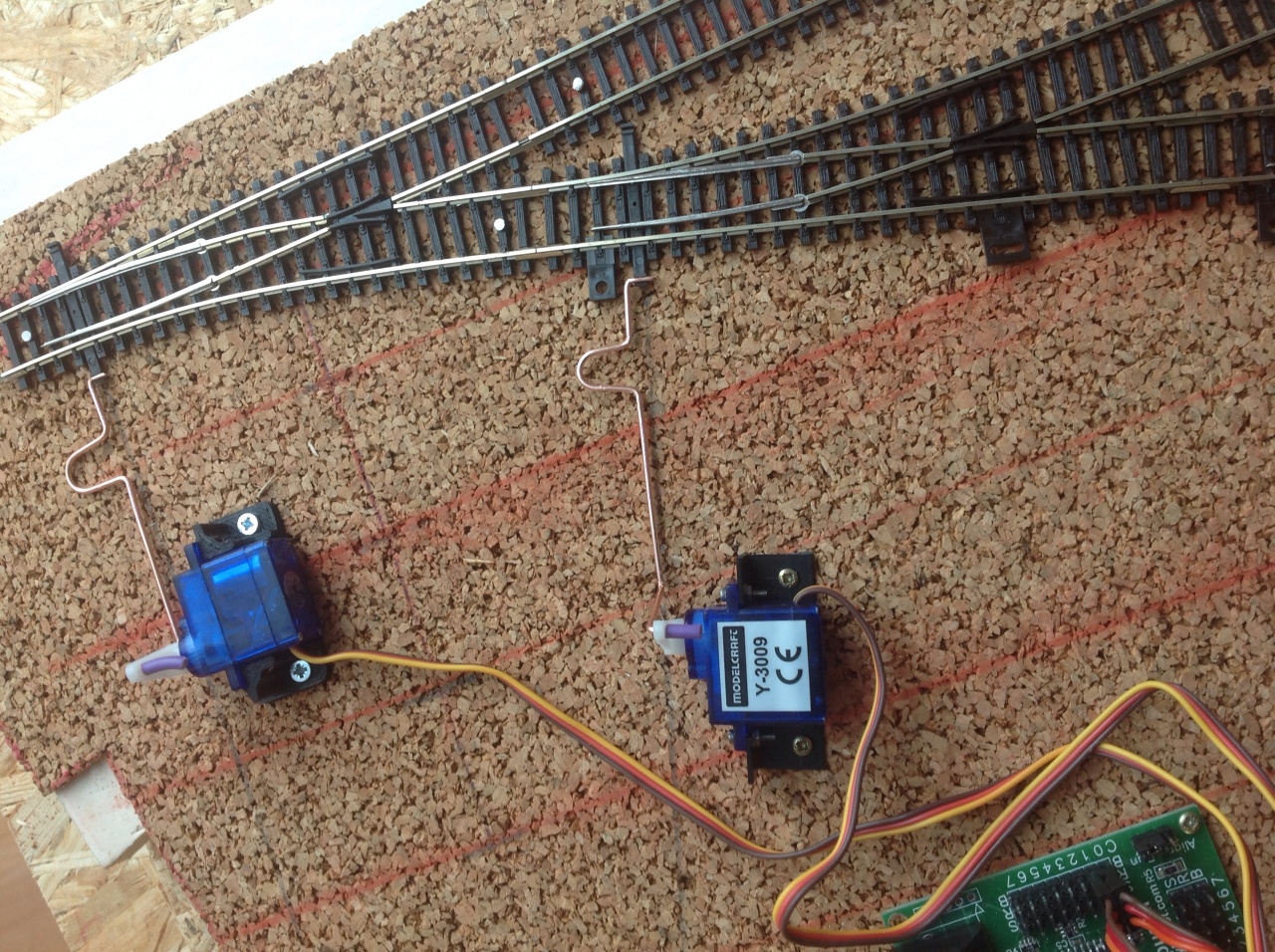

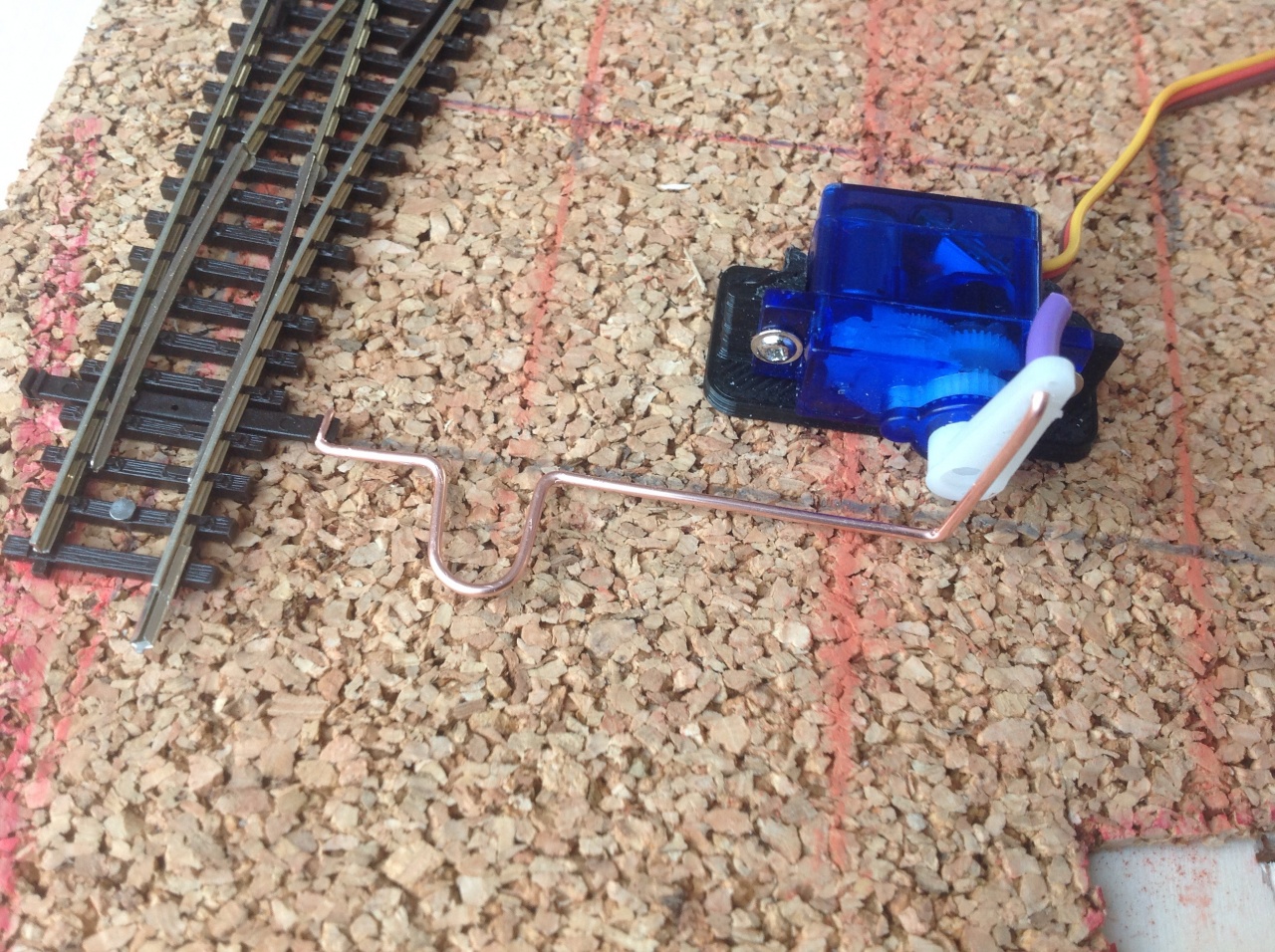

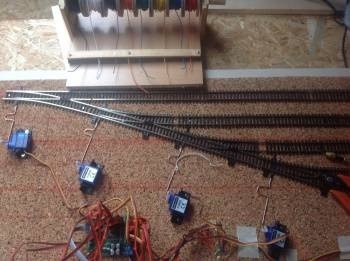

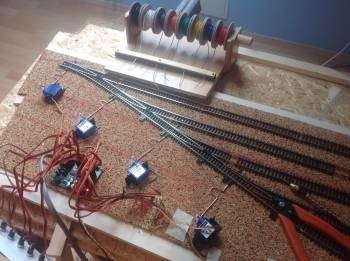

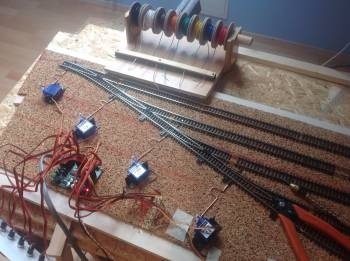

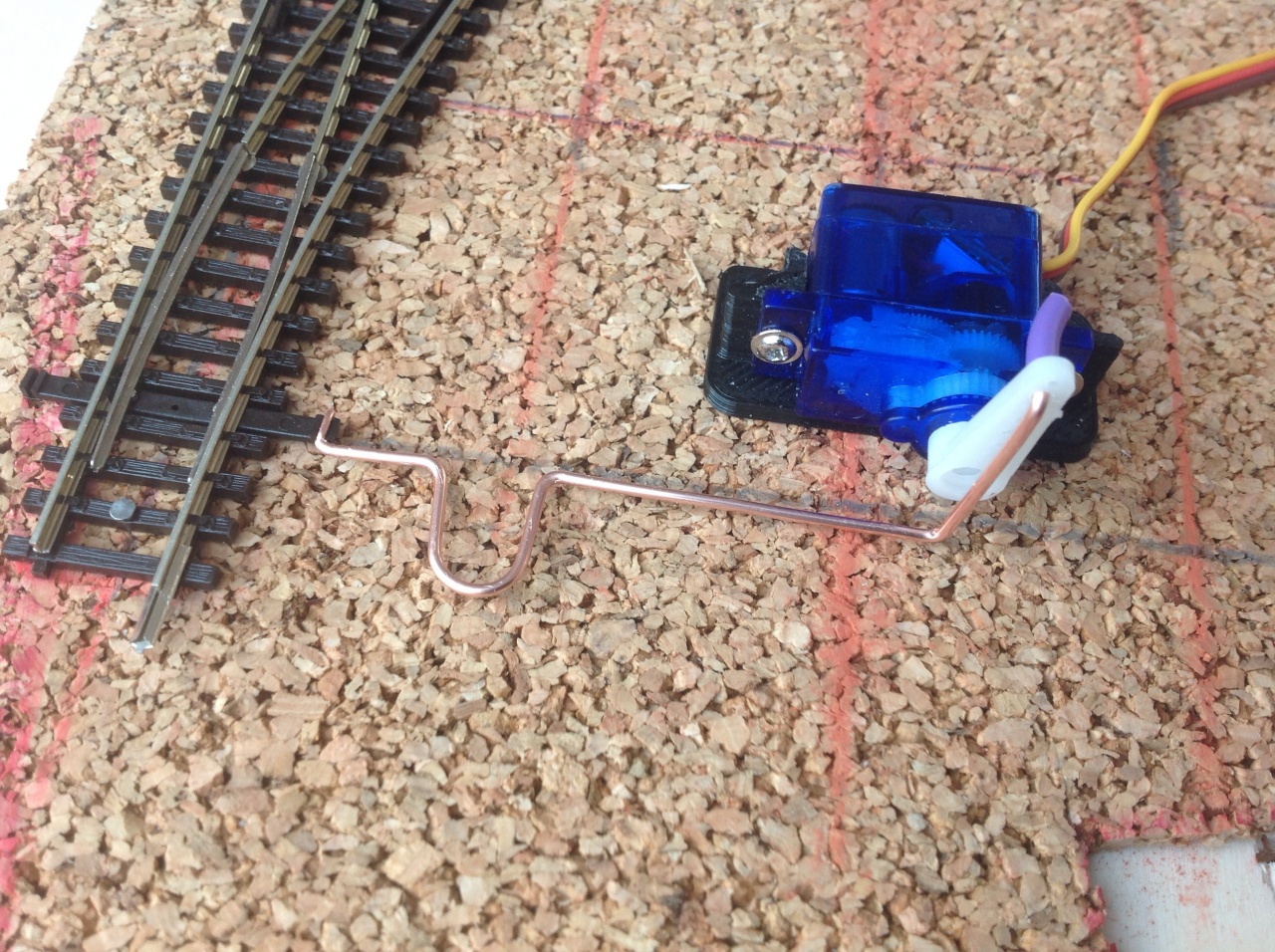

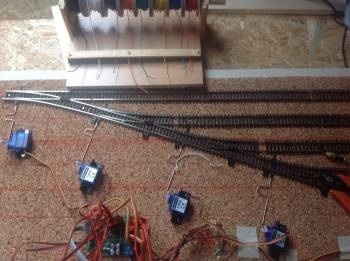

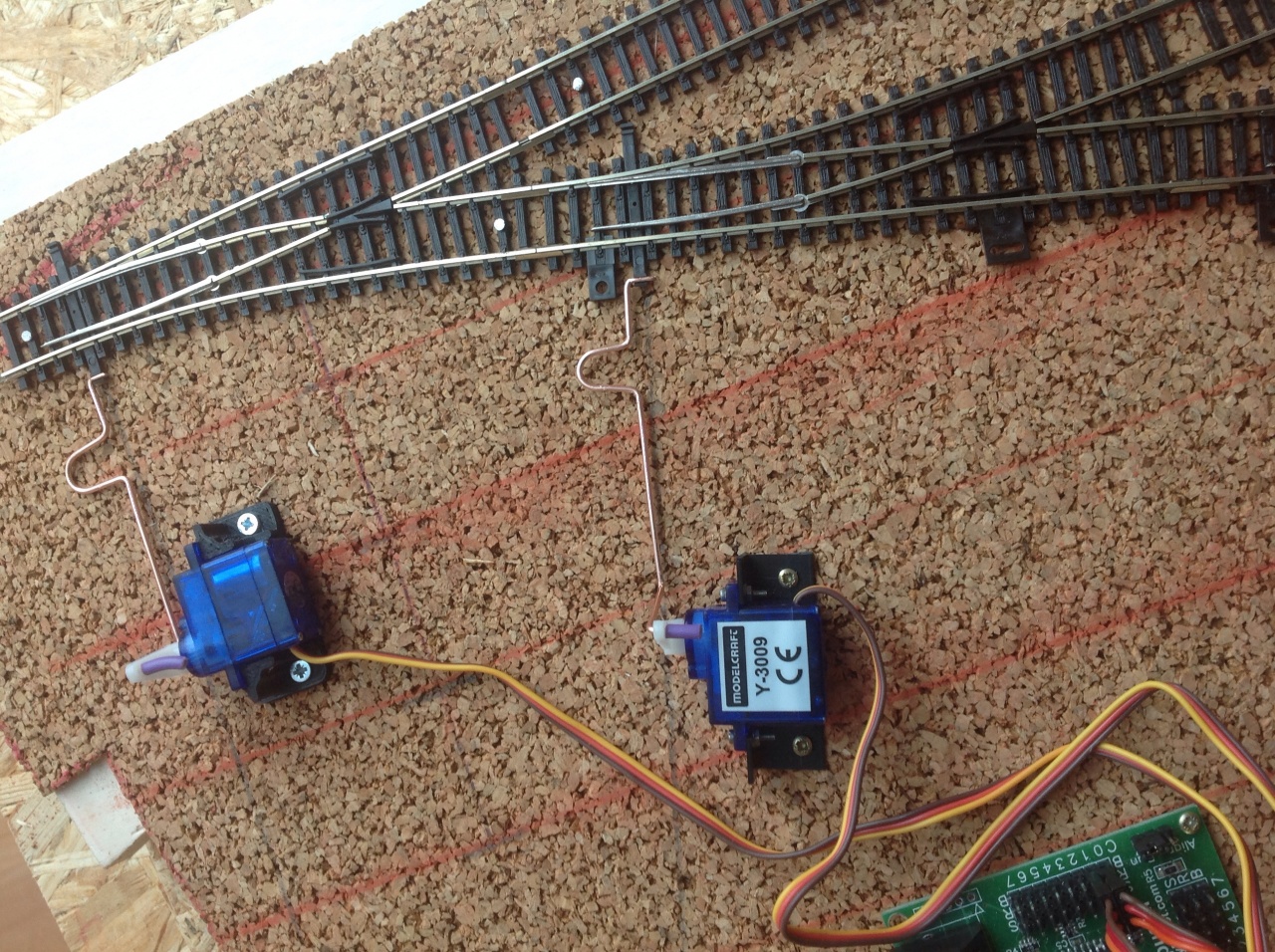

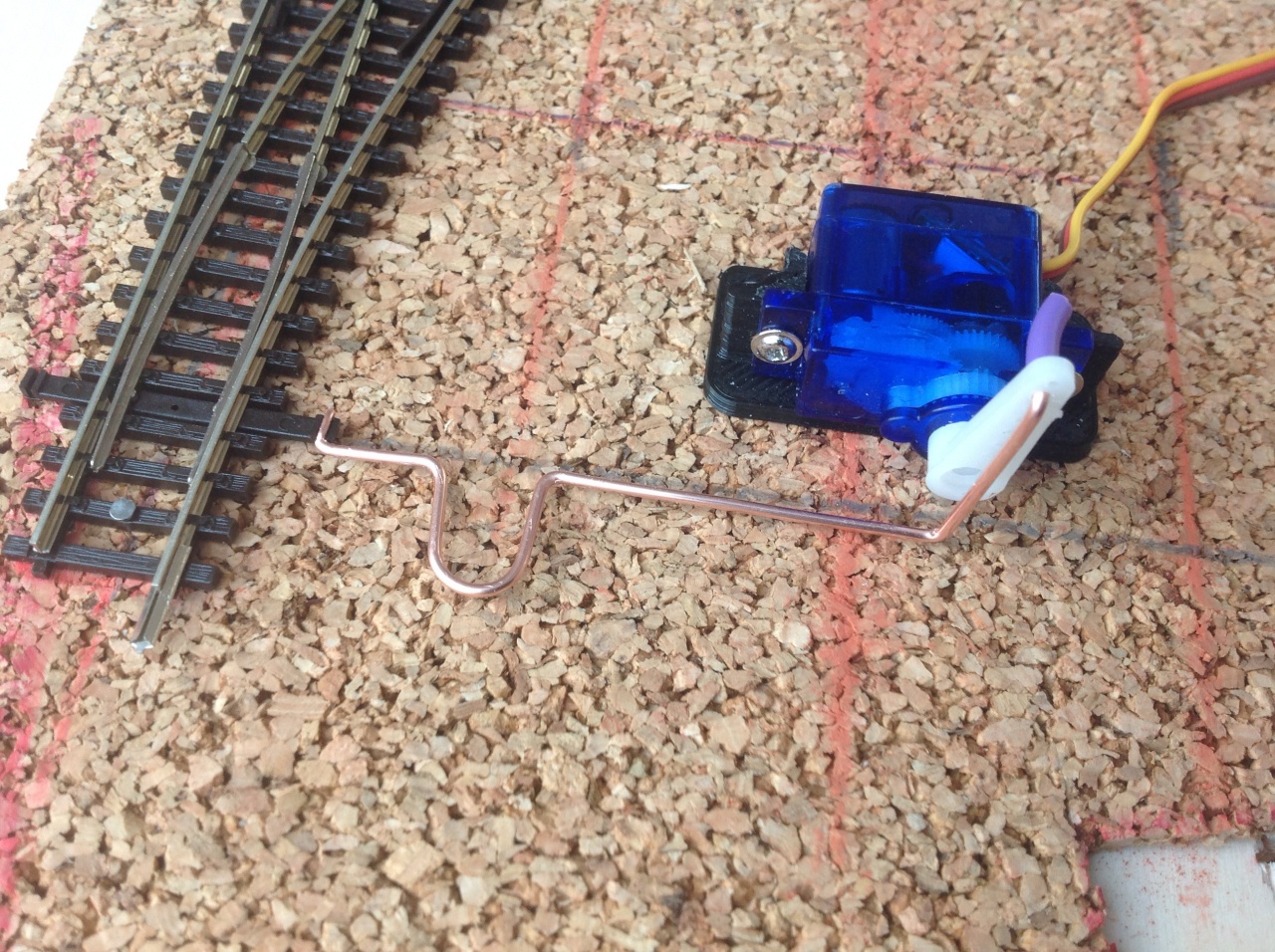

Váltoállitás a terepasztalon:




(#36980) etwg hozzászólása Válasz Aug 30, 2014

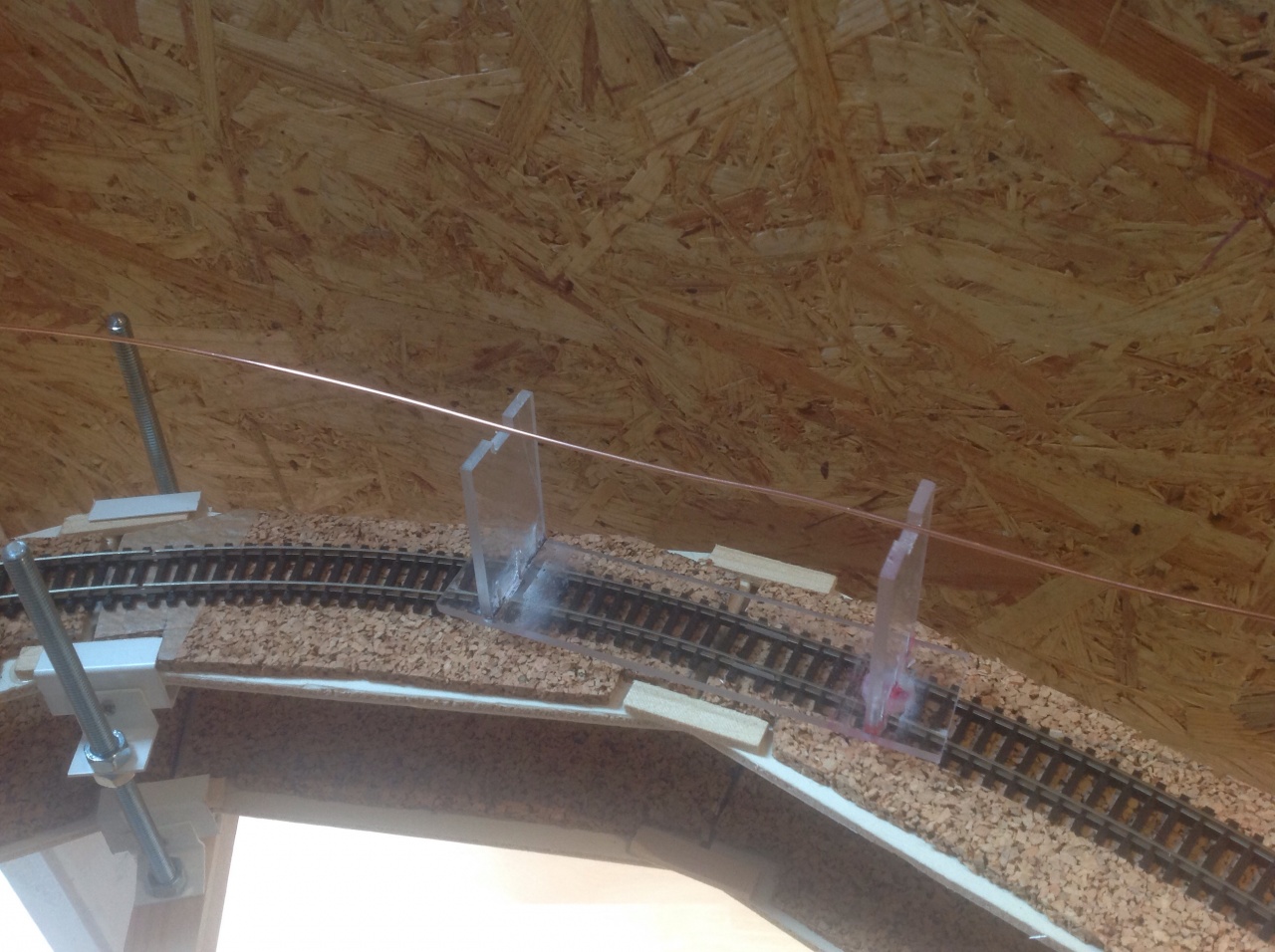

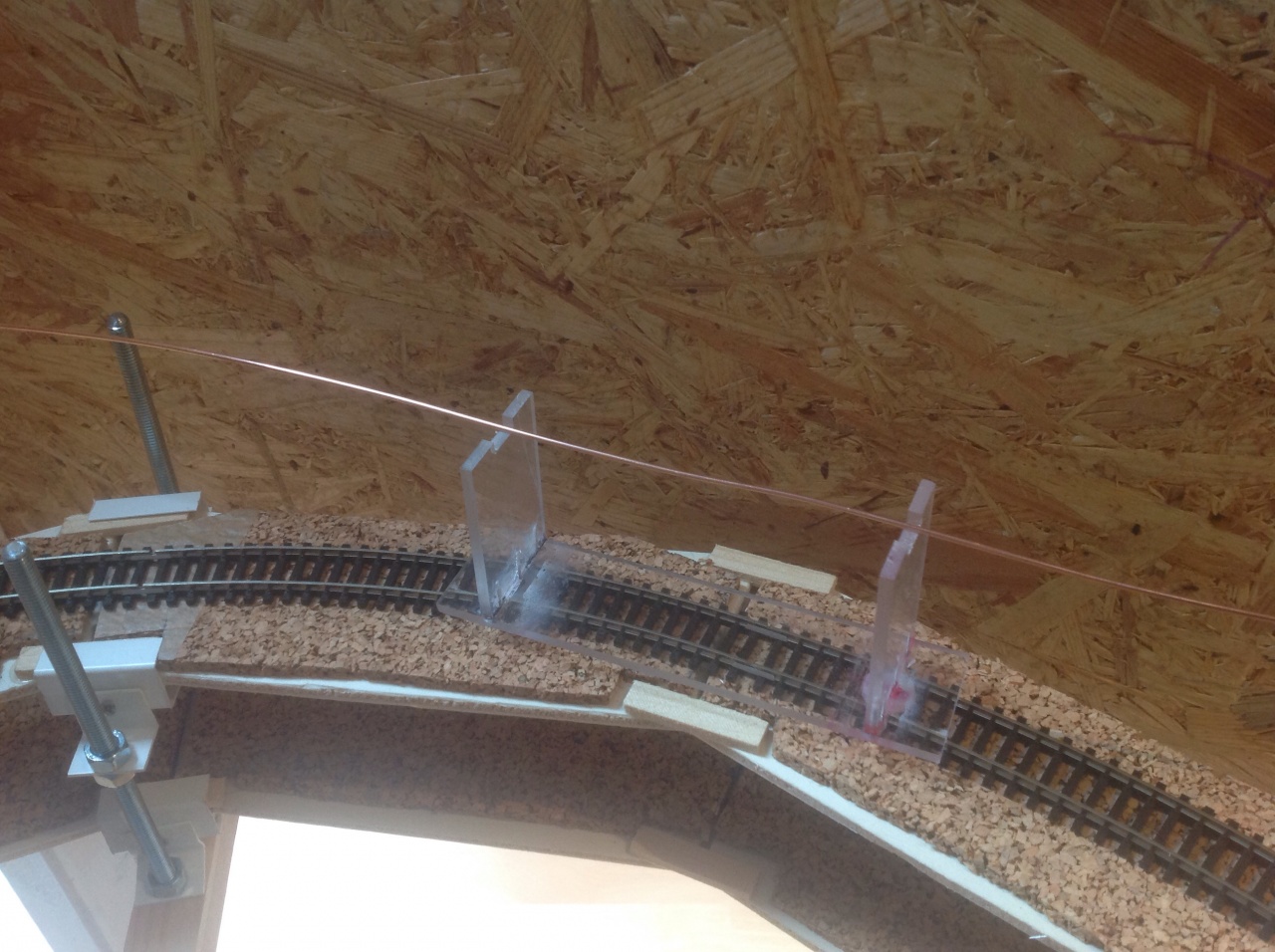

Ujabb képek a nyolcasrol.

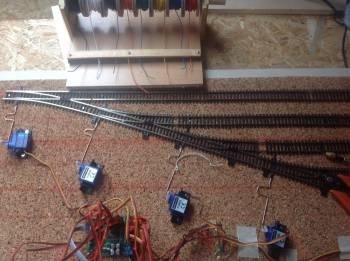

A fedett pályaudvar immár komplett vezérléssel ( a kezelöpanel nélkül).
Minden jol müködik. Még ki kell dolgozni a kapcsolokat ( minden váltohoz 1 pár). Sajnos az olcson beszerzett tolokapcsolok kb. 3,2 mm-es mozgást igényelnek, igy a TT váltokhoz nem jok ( alig 2 mm a mozgásuk) igy ide 2 mikrokapcsolobol fog kelleni kialakitani a kapcsolást.




(#38114) etwg válasza etwg hozzászólására (#36980) Válasz Okt 4, 2014

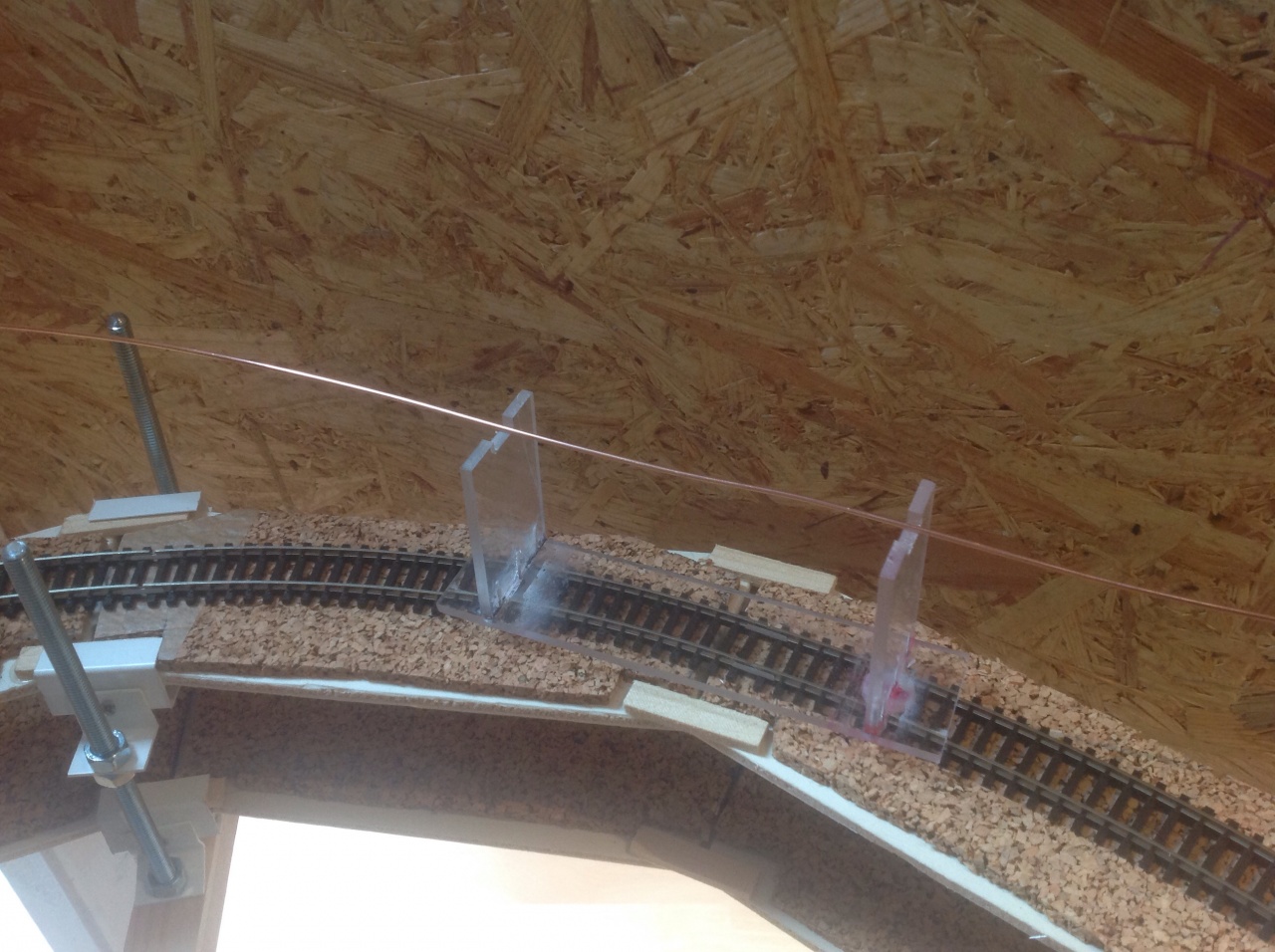

Némi haladás a vasuton.

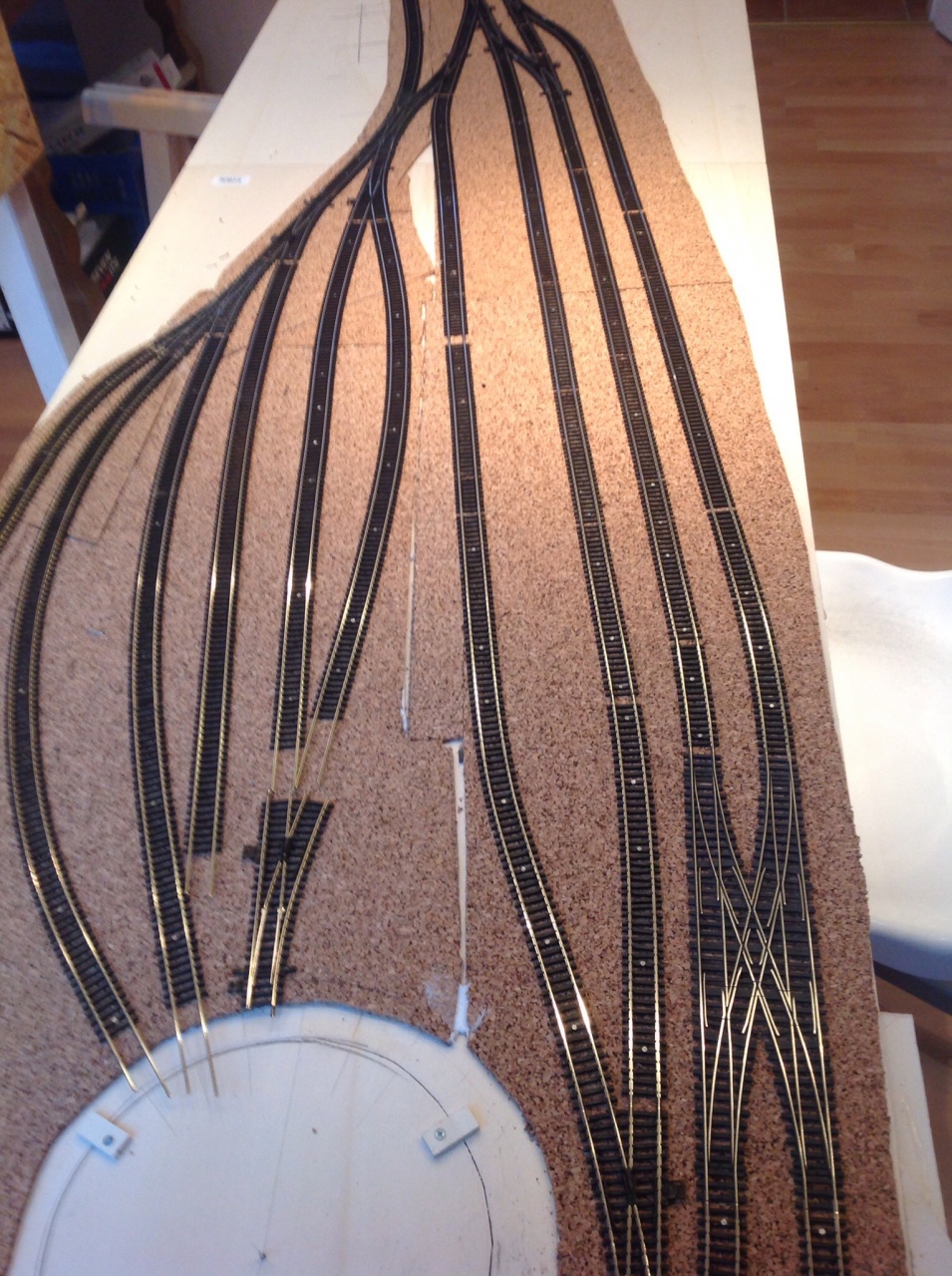

(#39792) etwg válasza etwg hozzászólására (#38114) Válasz Nov 25, 2014

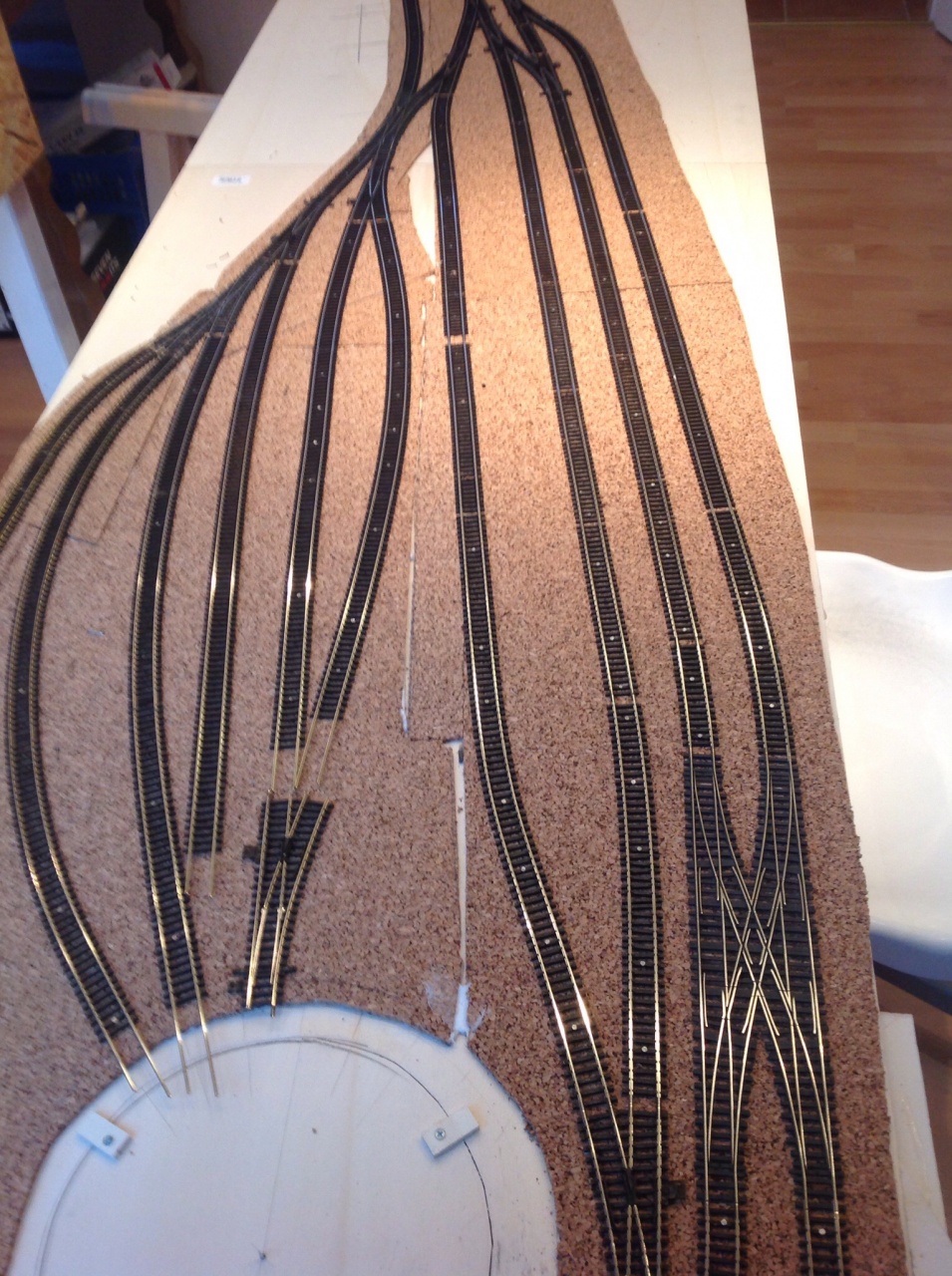

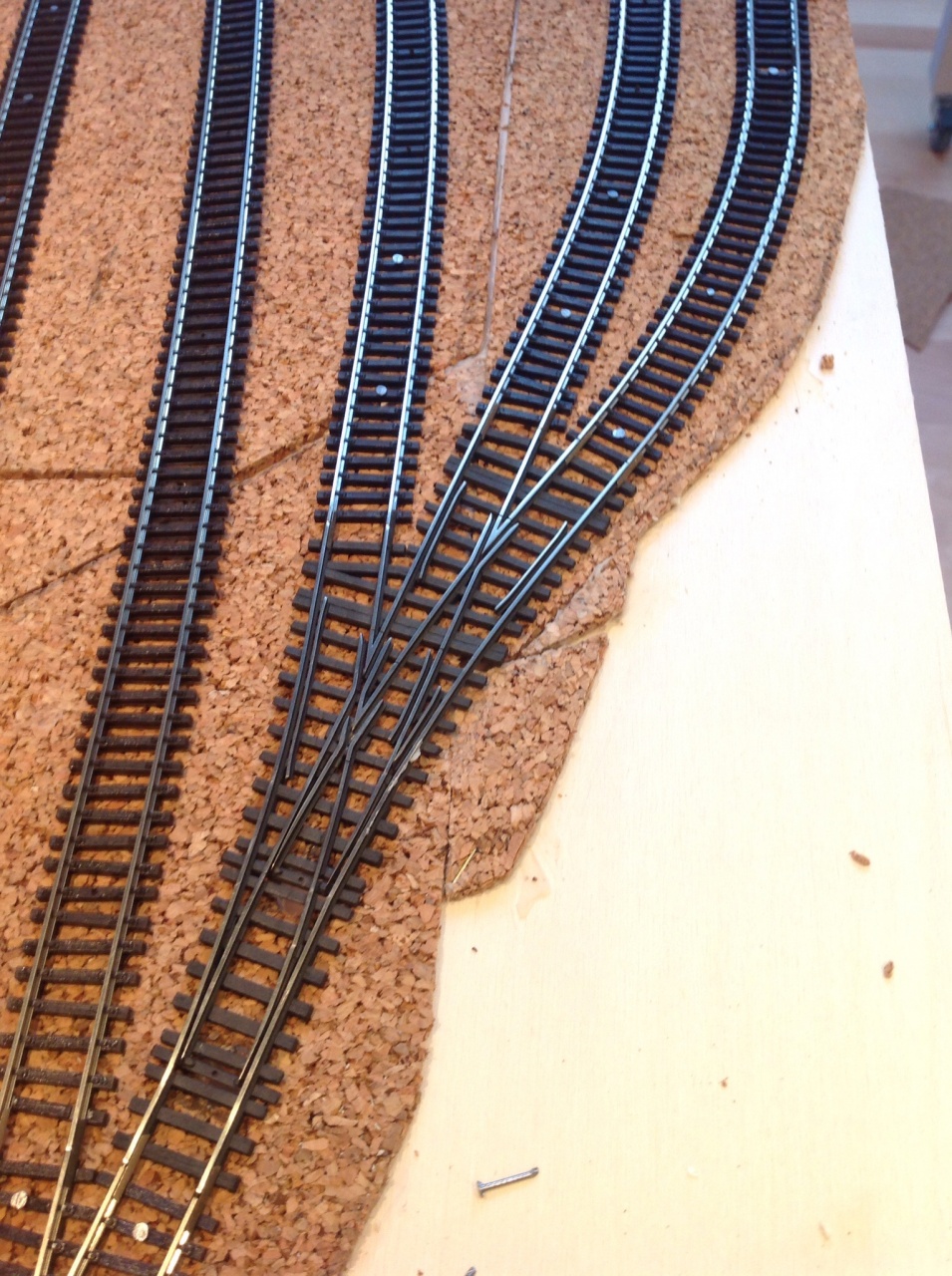

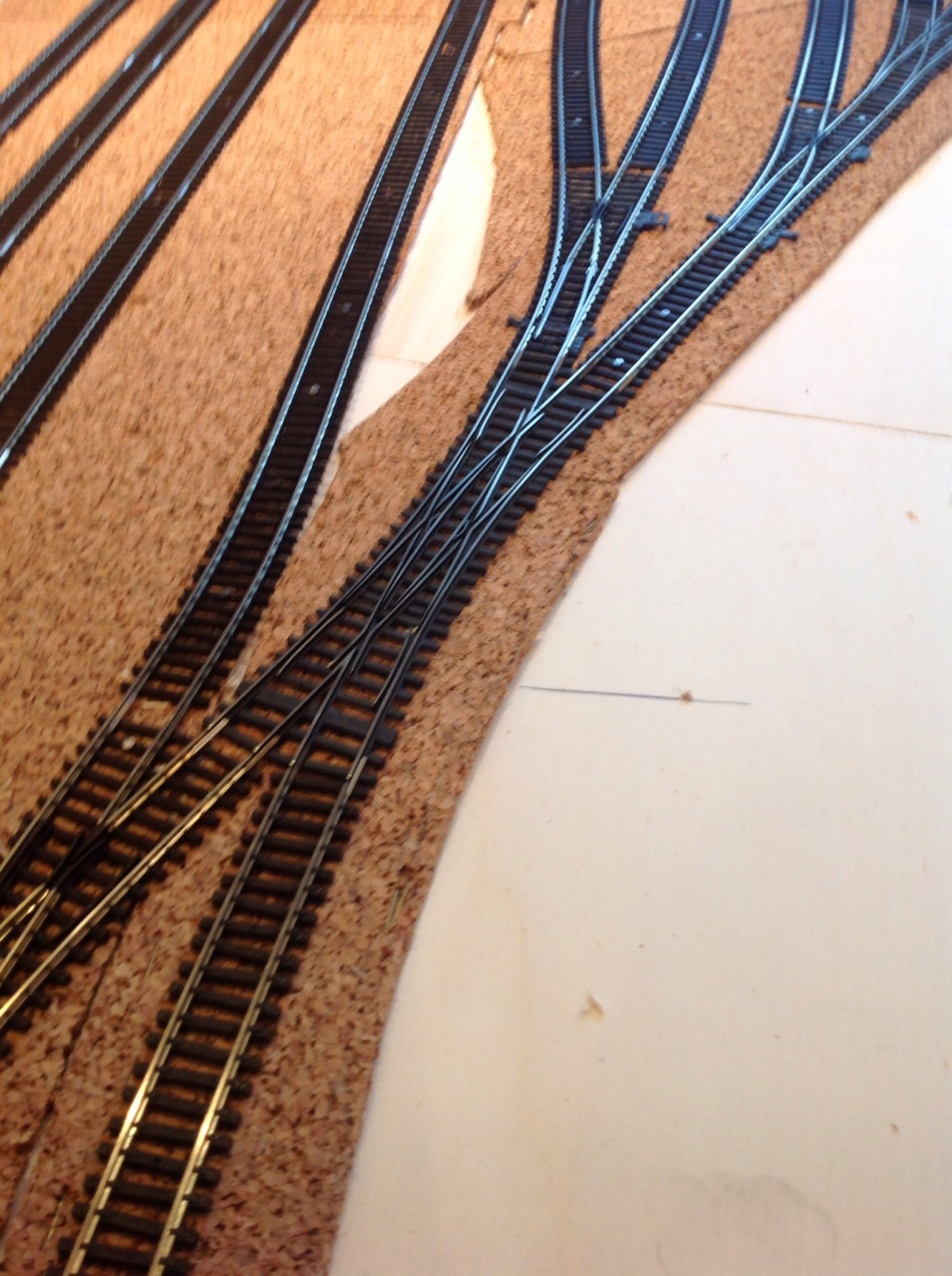

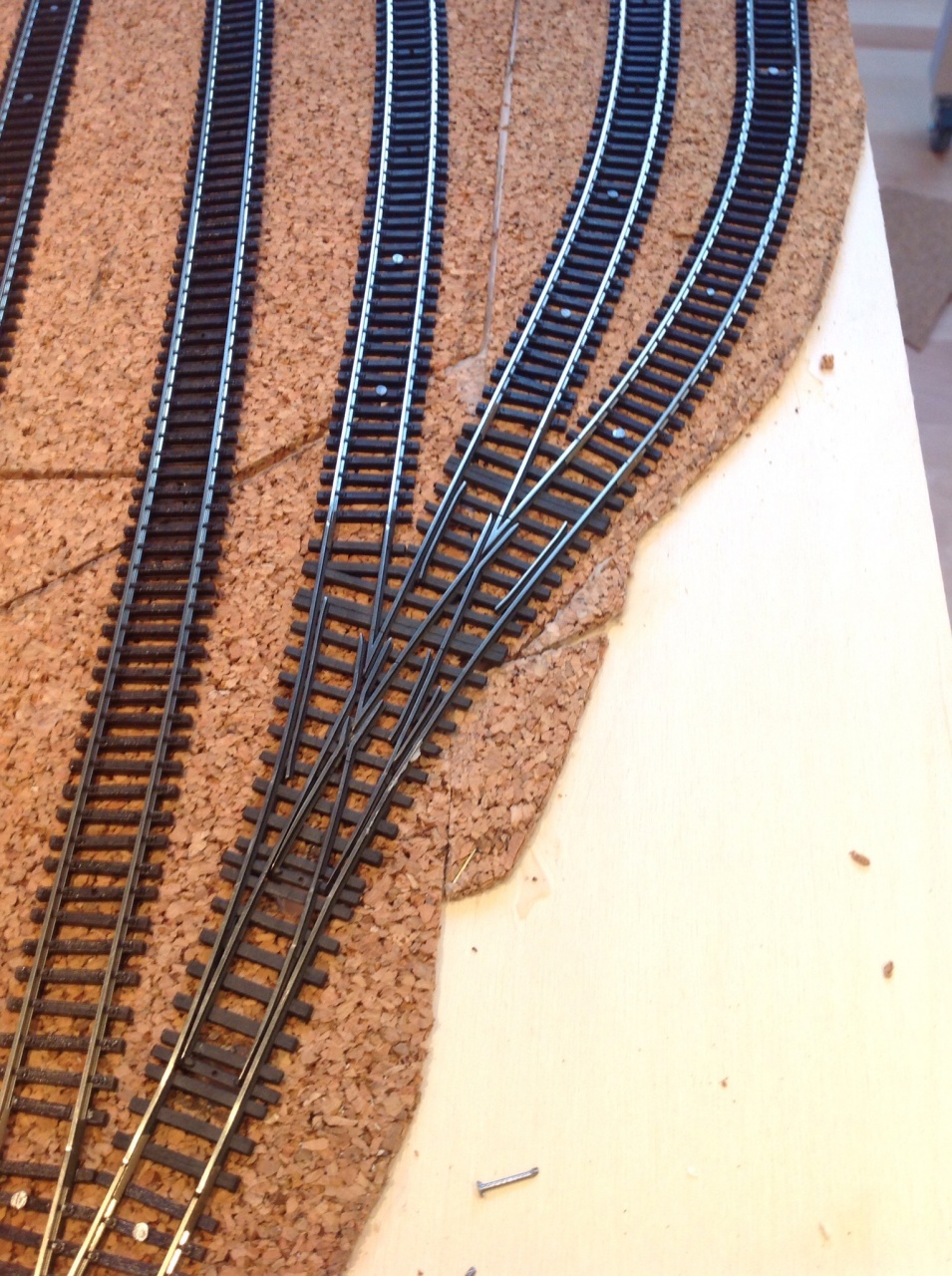

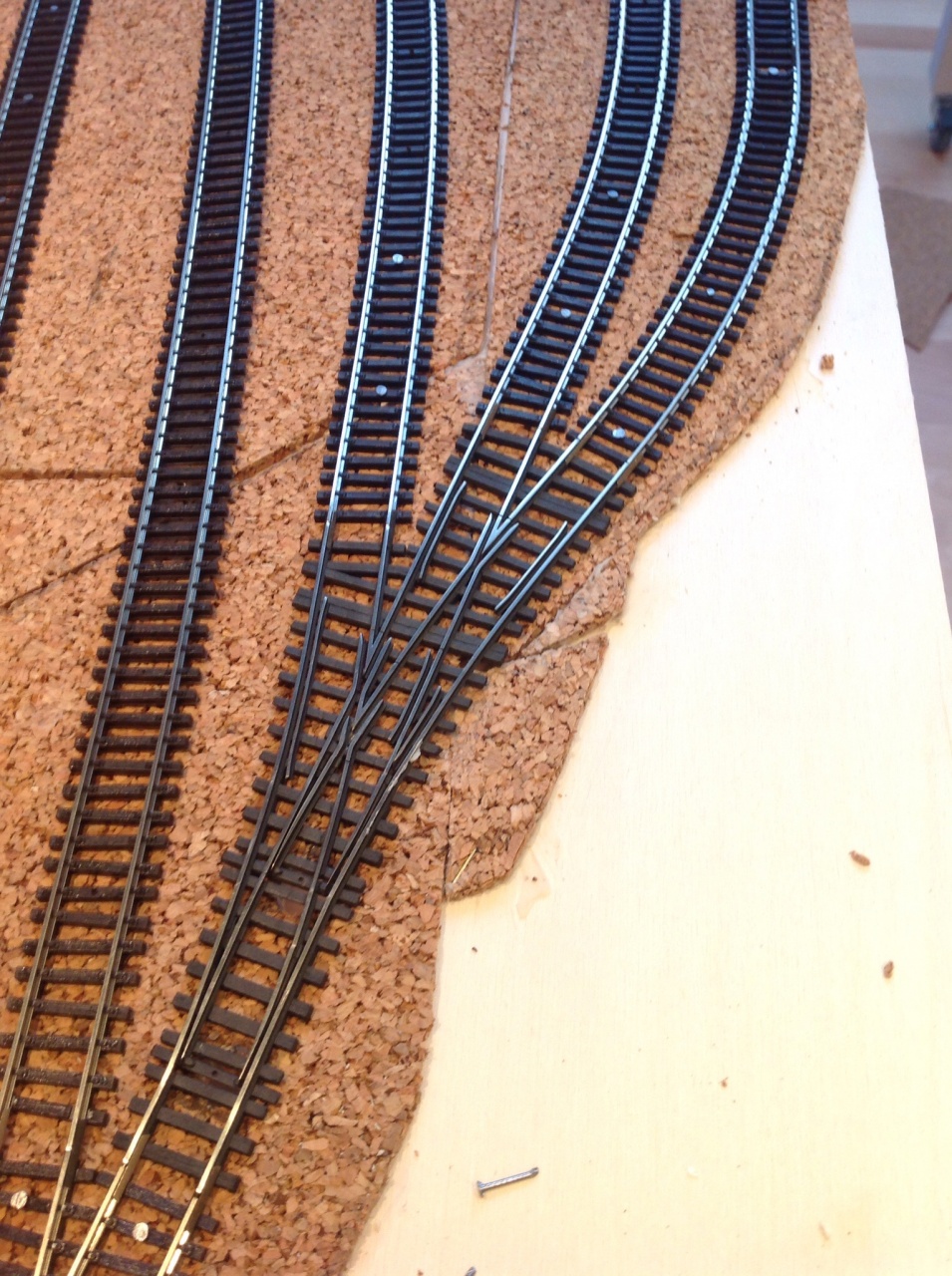

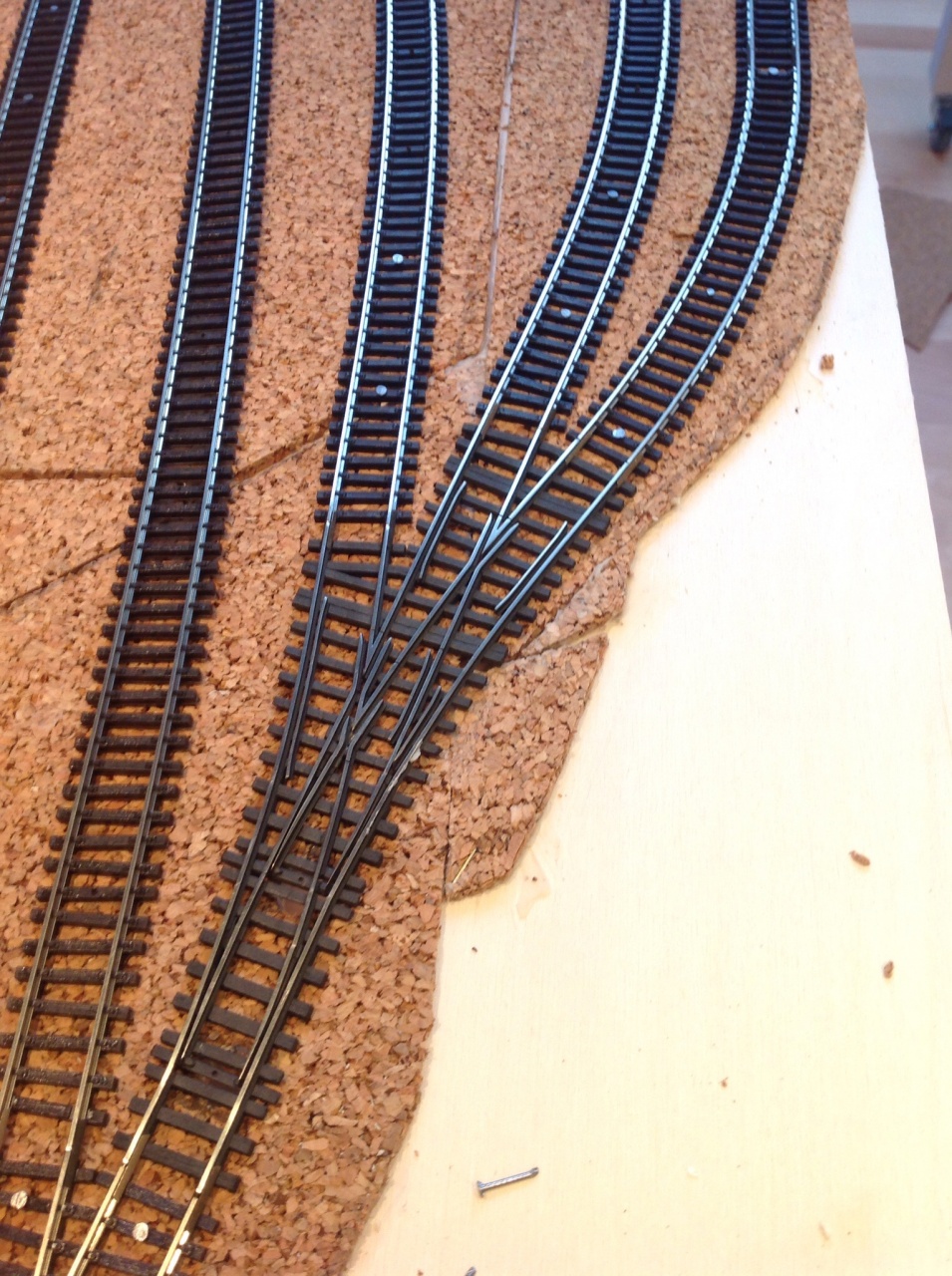

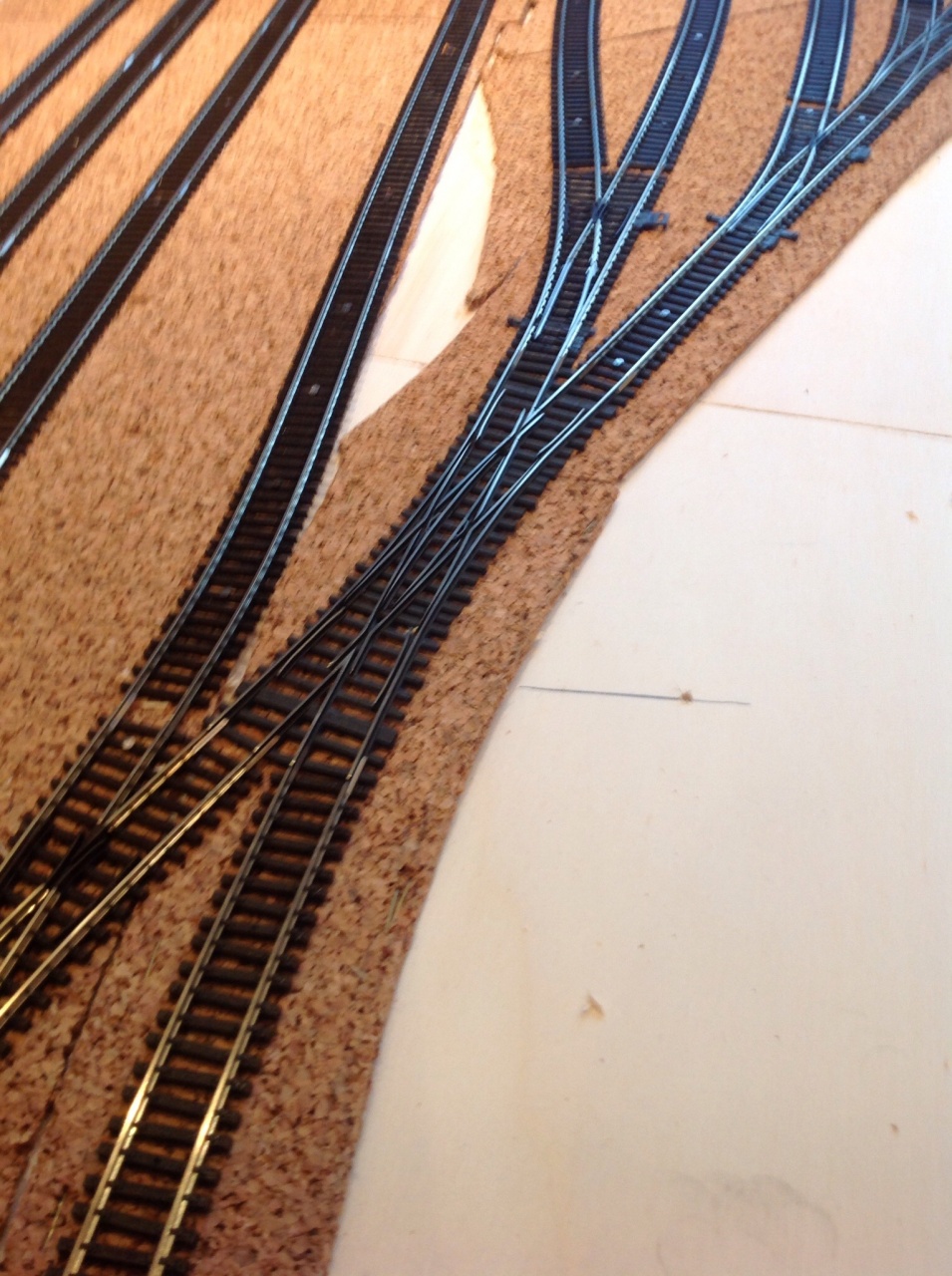

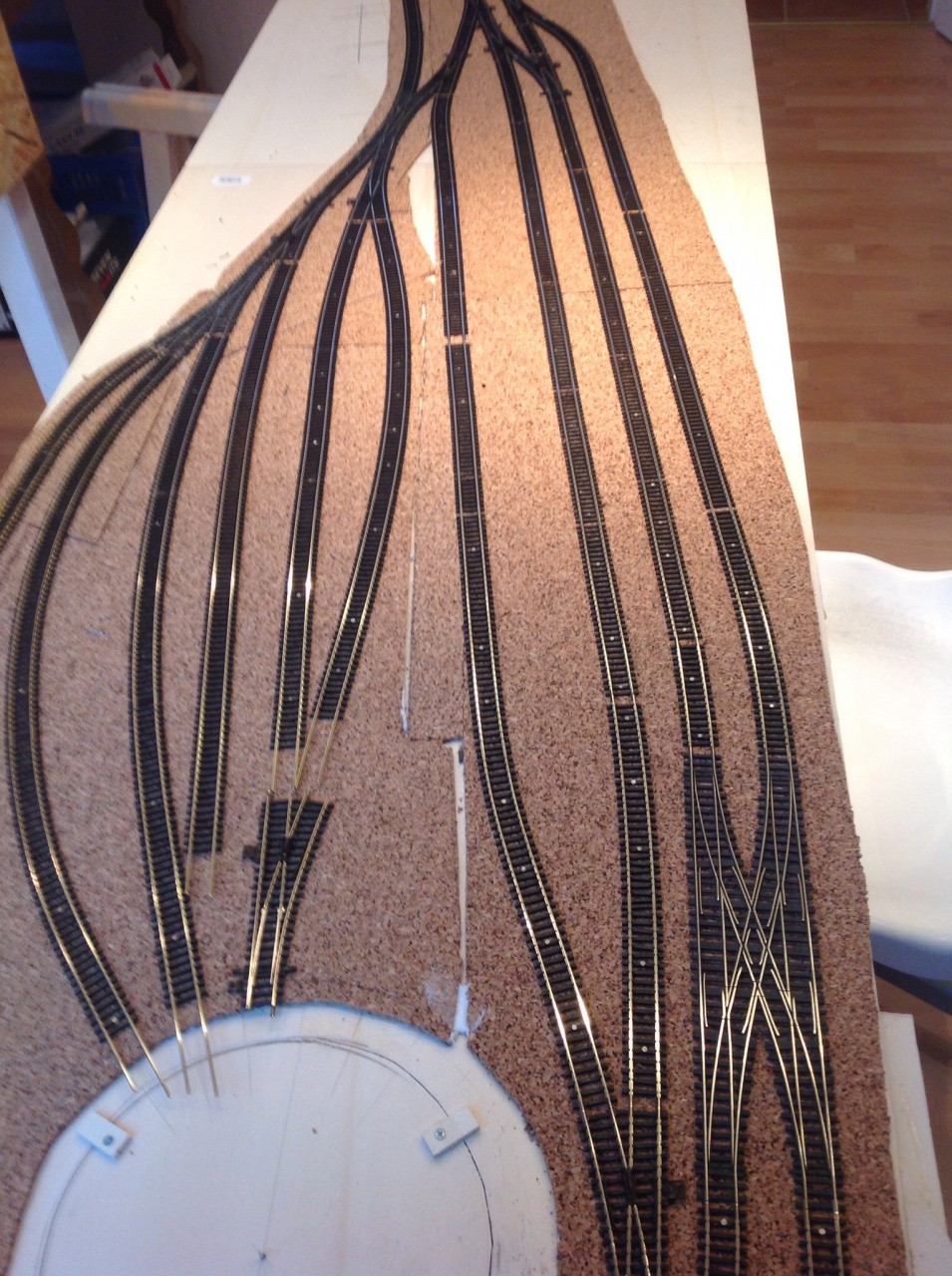

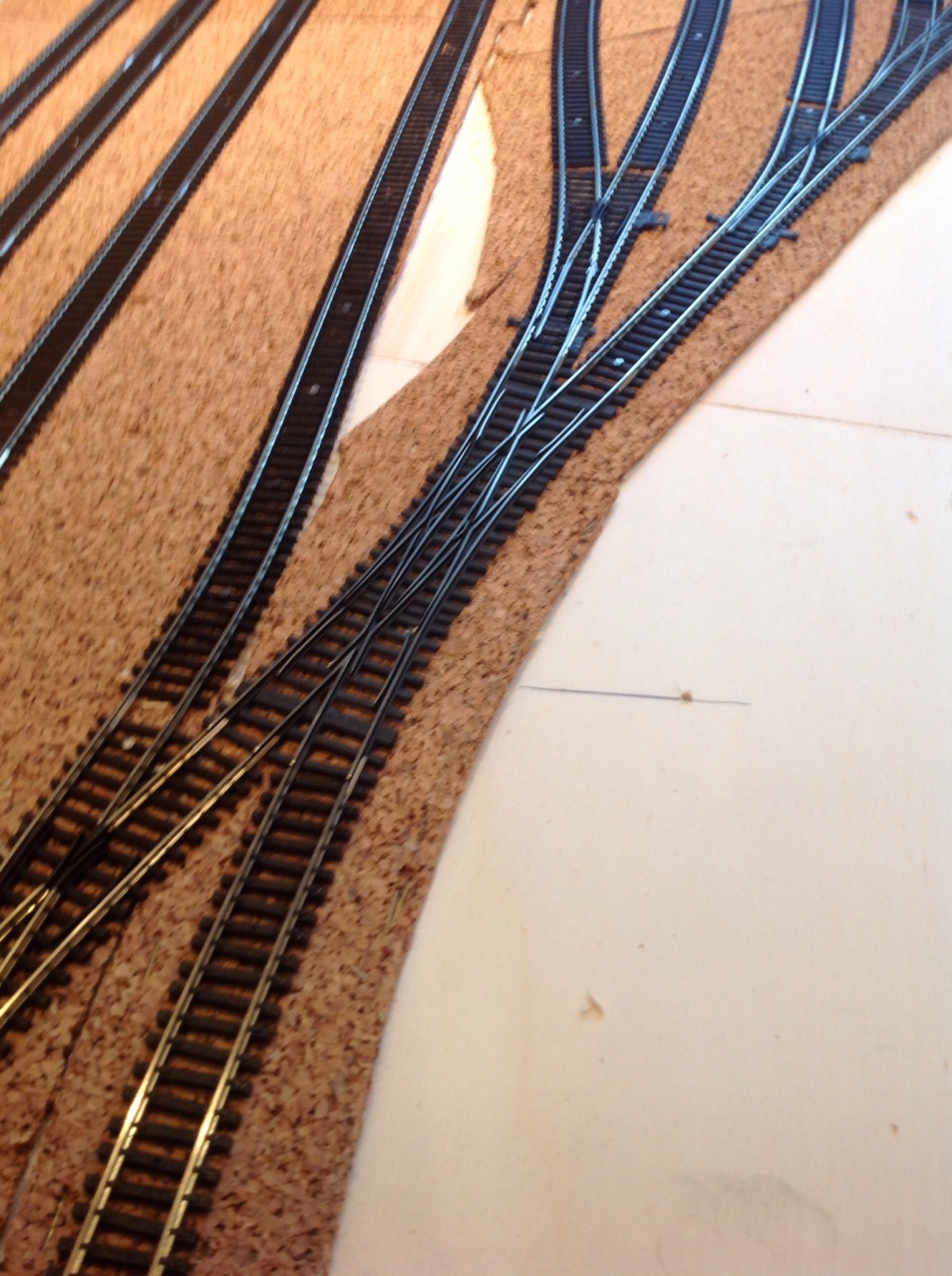

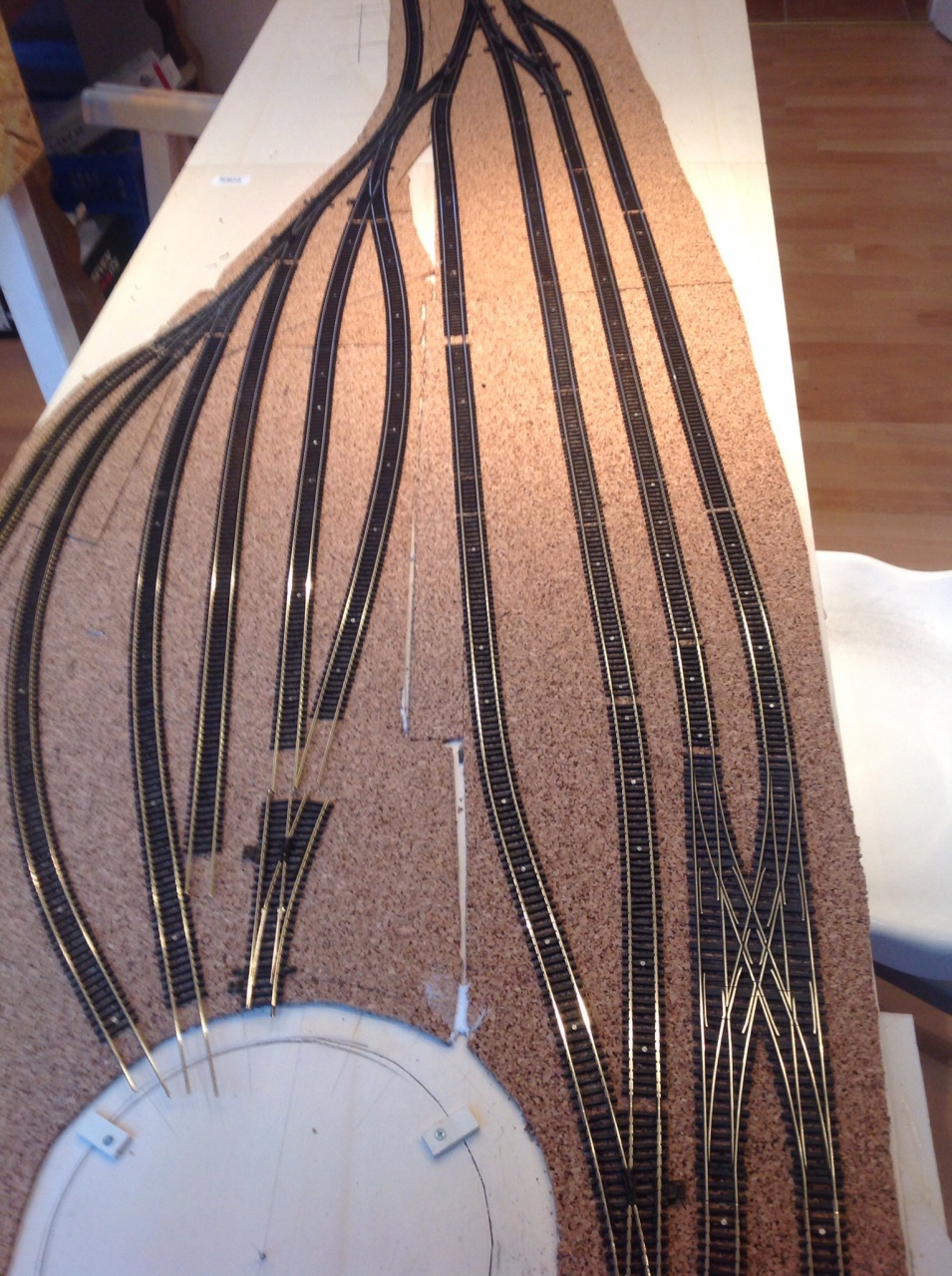

Lassan elkészül a fö állomás vágányzata. Köszönet Váltogyártó barátomnak nagyon szép lett a váltomezö.




(#39795) Váltógyártó válasza etwg hozzászólására (#39792) Válasz Nov 25, 2014
A modellező népet szolgálom!
(#39804) Frankye válasza etwg hozzászólására (#39792) Válasz Nov 26, 2014
Szép! Gratulálok.
(#39806) etwg válasza Frankye hozzászólására (#39804) Válasz Nov 26, 2014
Kösz. Még a forditokorongon dolgozunk, igy addig nem tudom ott befejezni a vágányzatot.
(#40740) etwg hozzászólása Válasz Dec 30, 2014

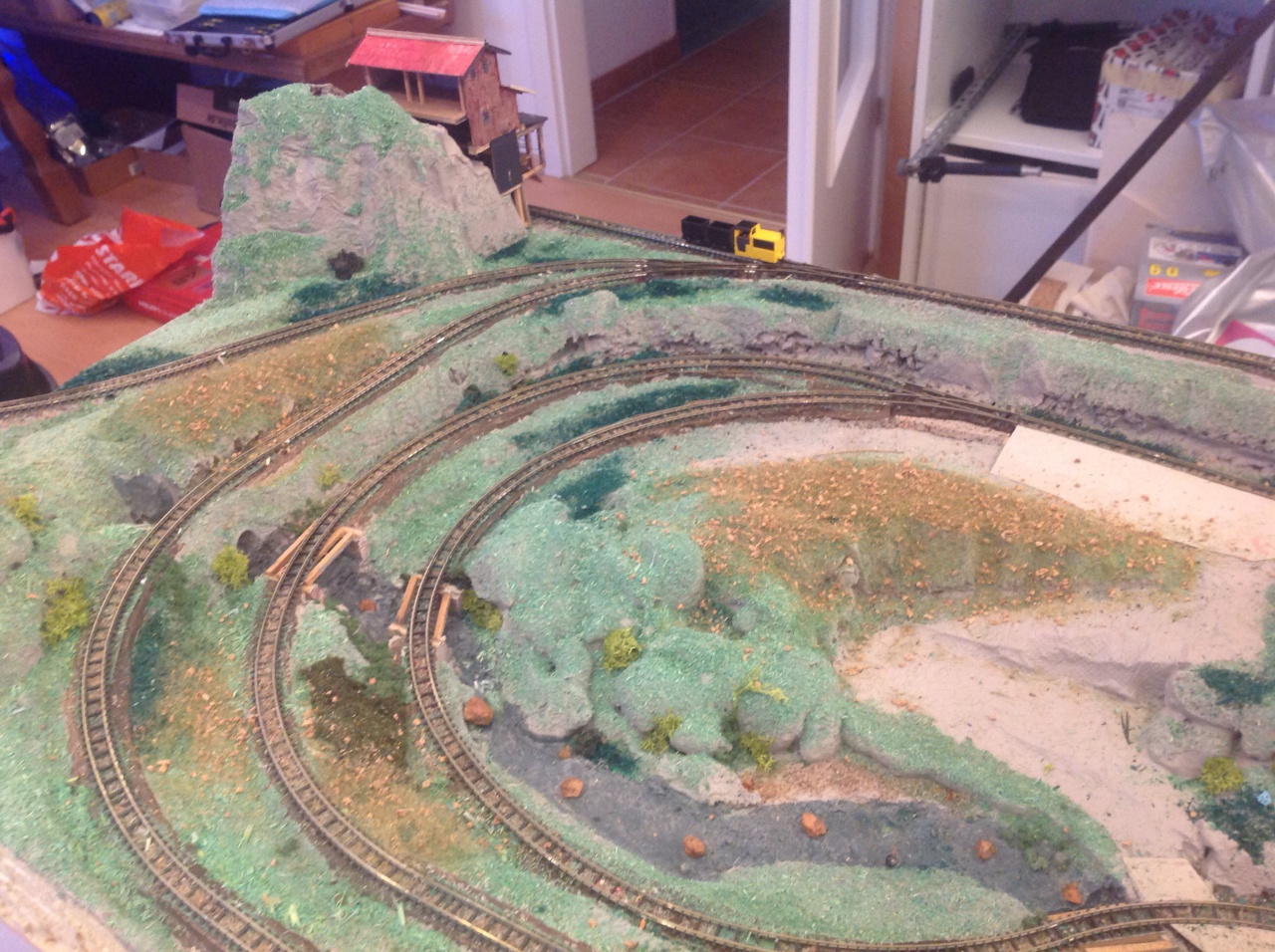

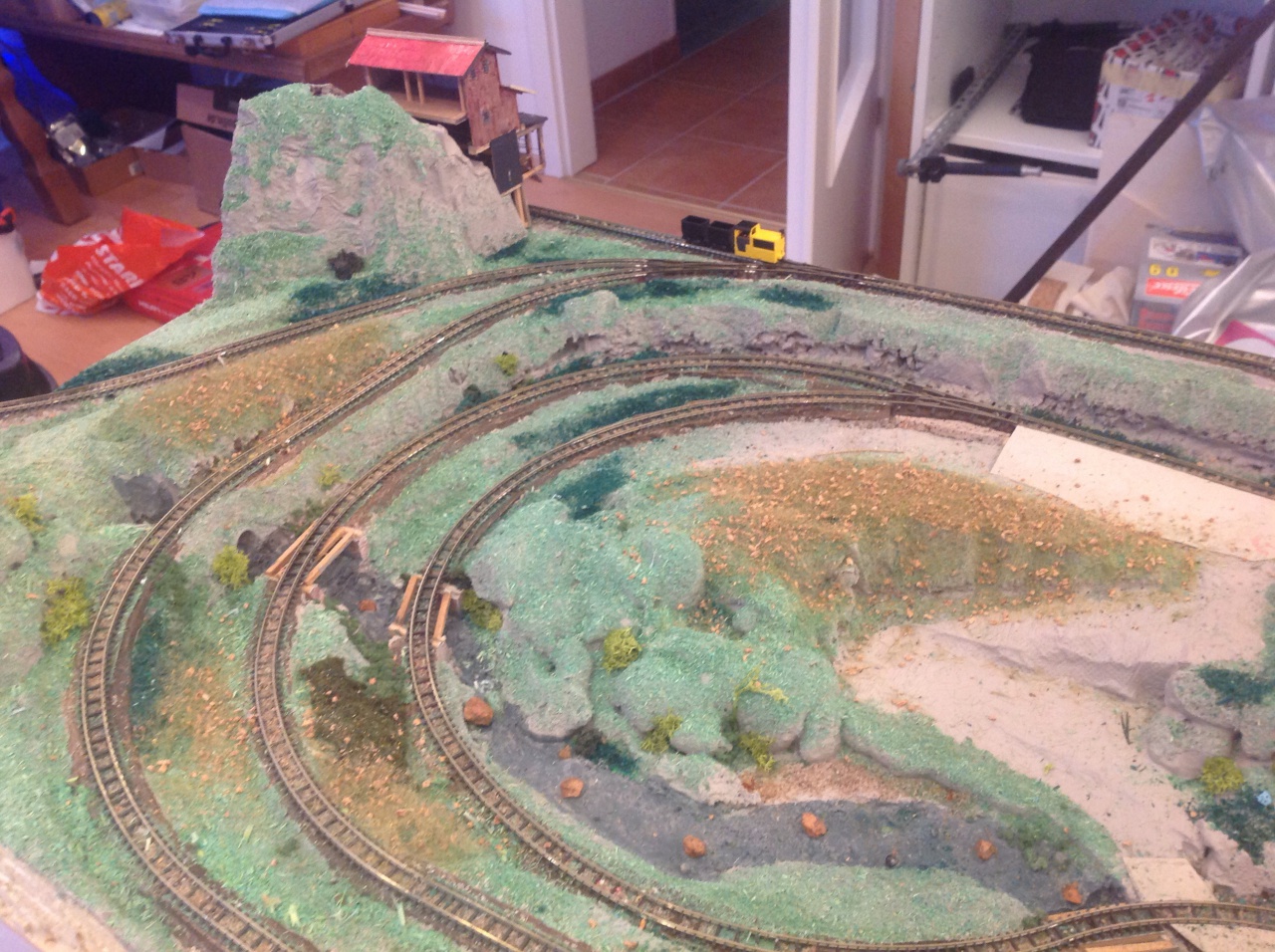

Néhány aktuális kép a G&DTT bányavasutjáról. Most még a terep alapkialakitásán dolgozunk.




(#40792) róbertke válasza etwg hozzászólására (#40740) Válasz Dec 31, 2014
A bányagödörbe én beraknék egy Dinócsontvázat
(#40810) etwg válasza róbertke hozzászólására (#40792) Válasz Dec 31, 2014
Lesz az is. Már öreg gyerekkocsi, bringa stb. hentereg a folyo medrében ( igaz viz még nincs).

(#40832) etwg hozzászólása Válasz Dec 31, 2014

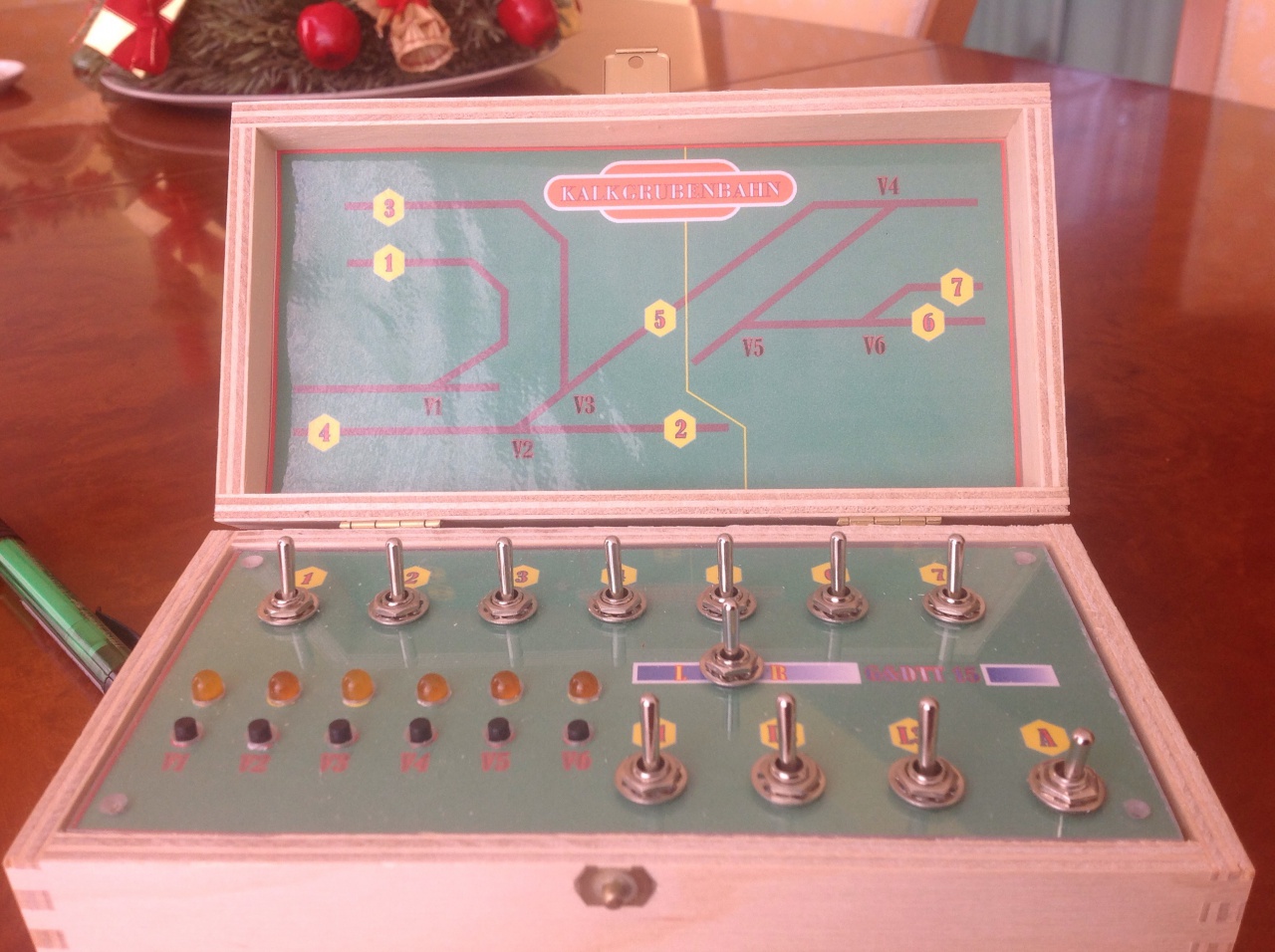

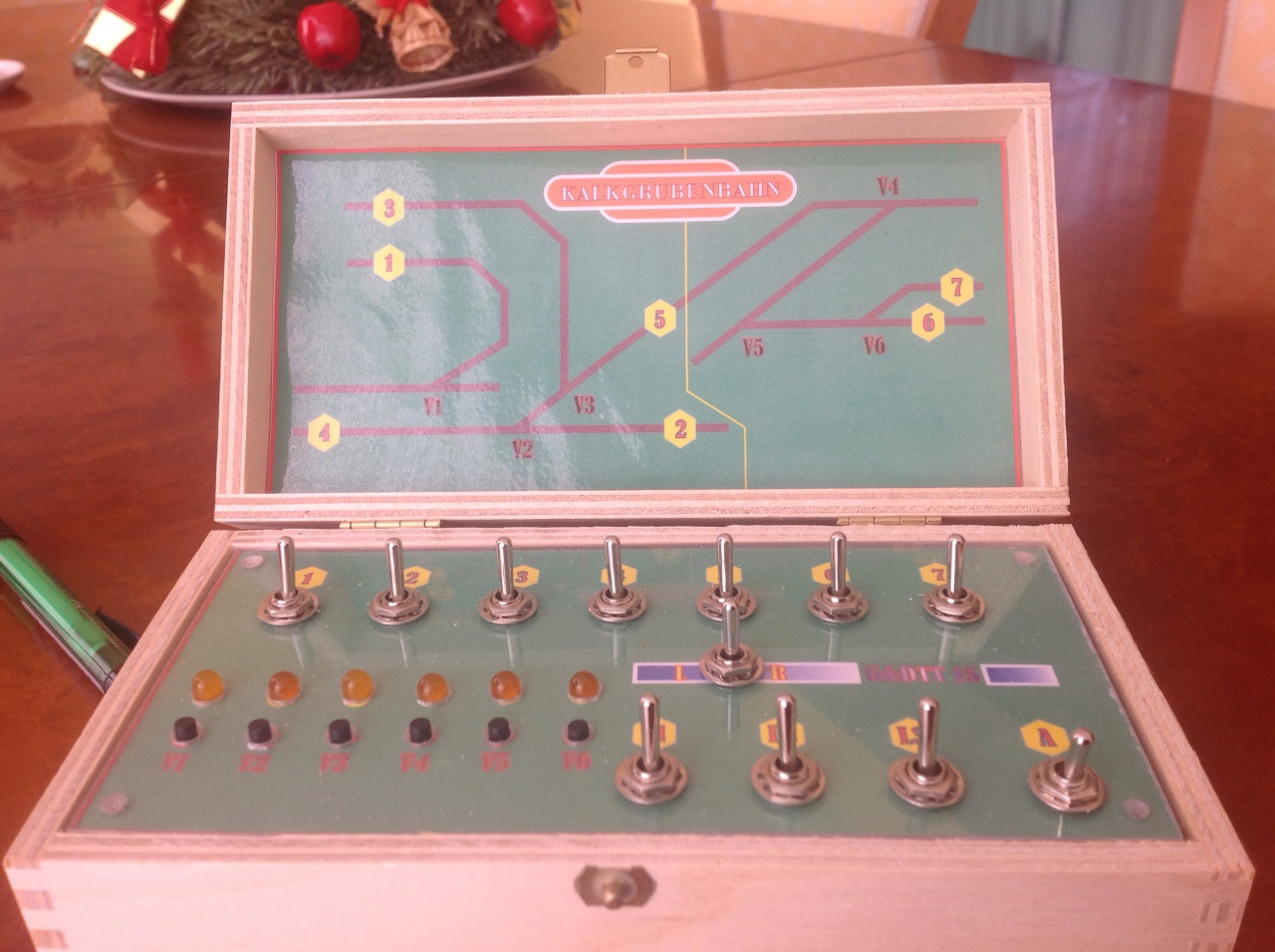

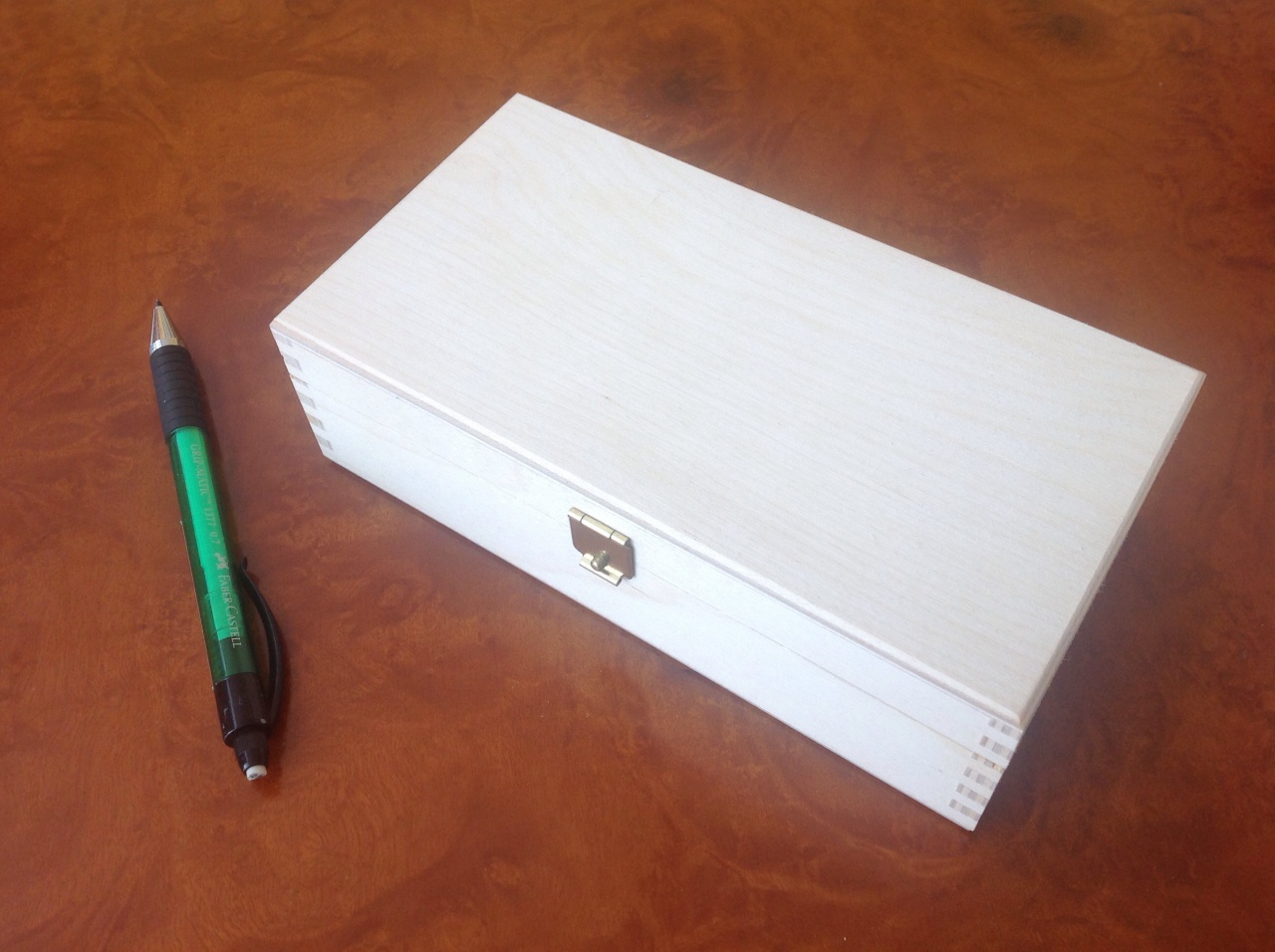

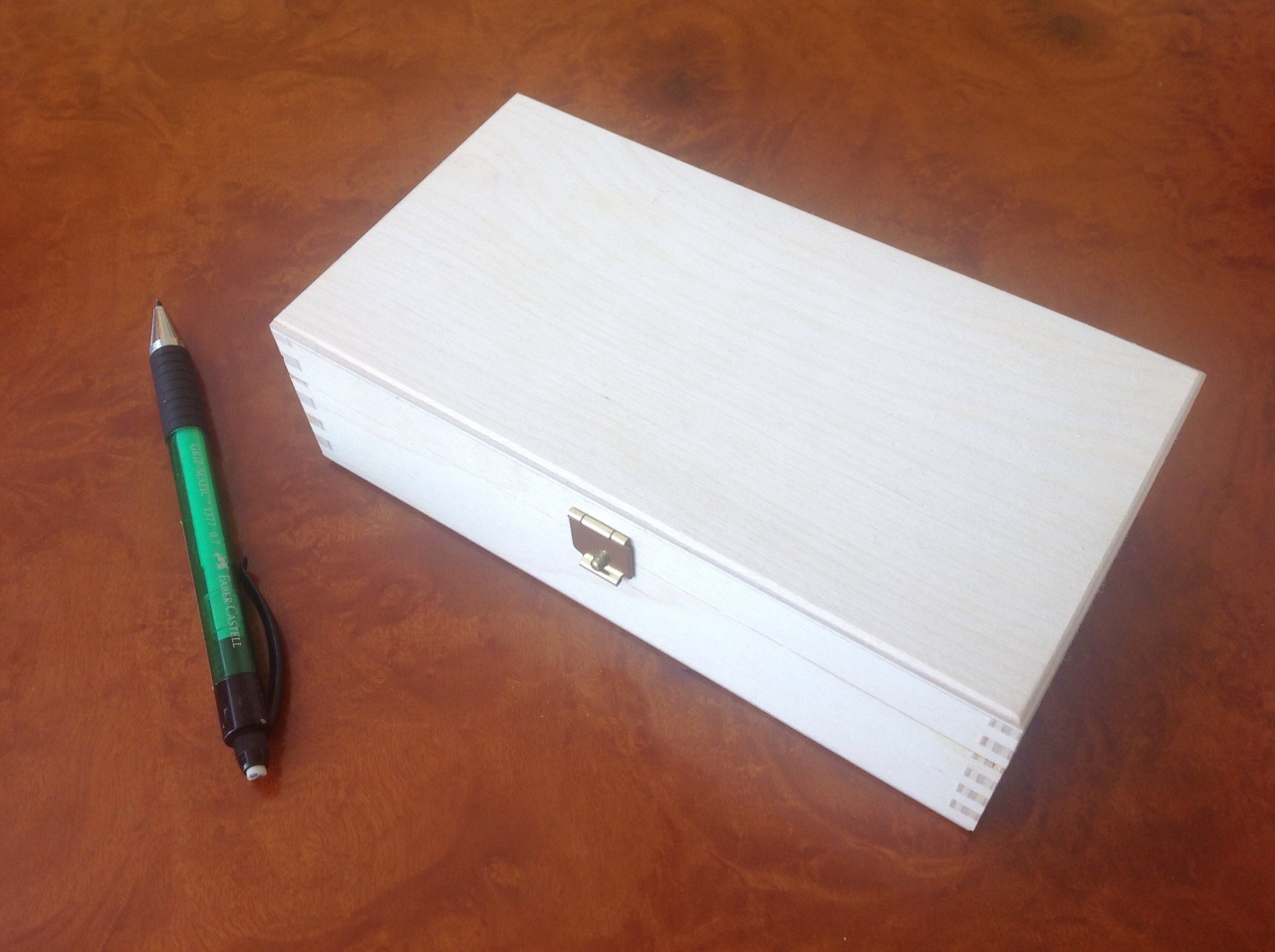

Elkészült a kezelöpult:

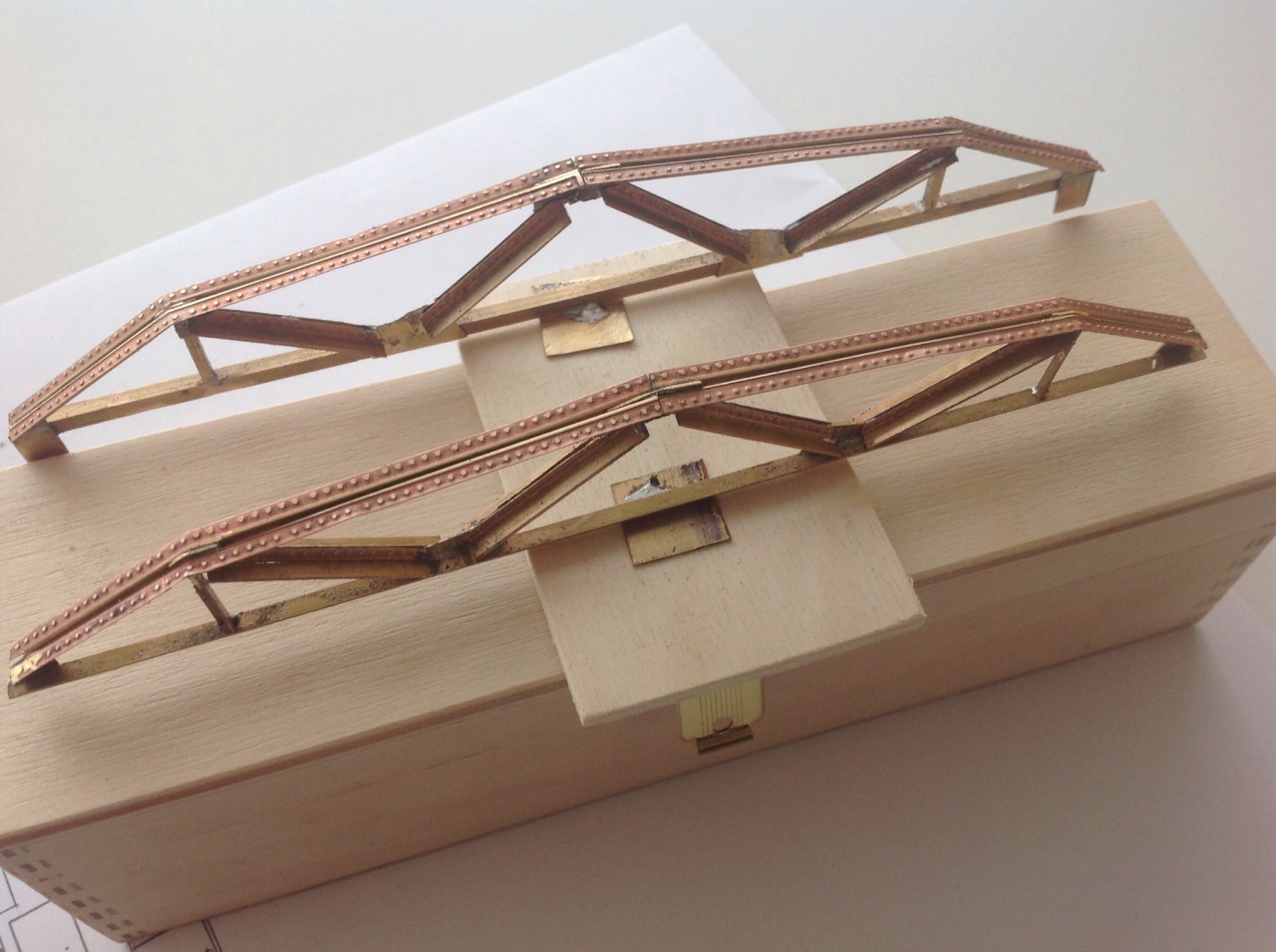

(#41320) etwg hozzászólása Válasz Jan 13, 2015

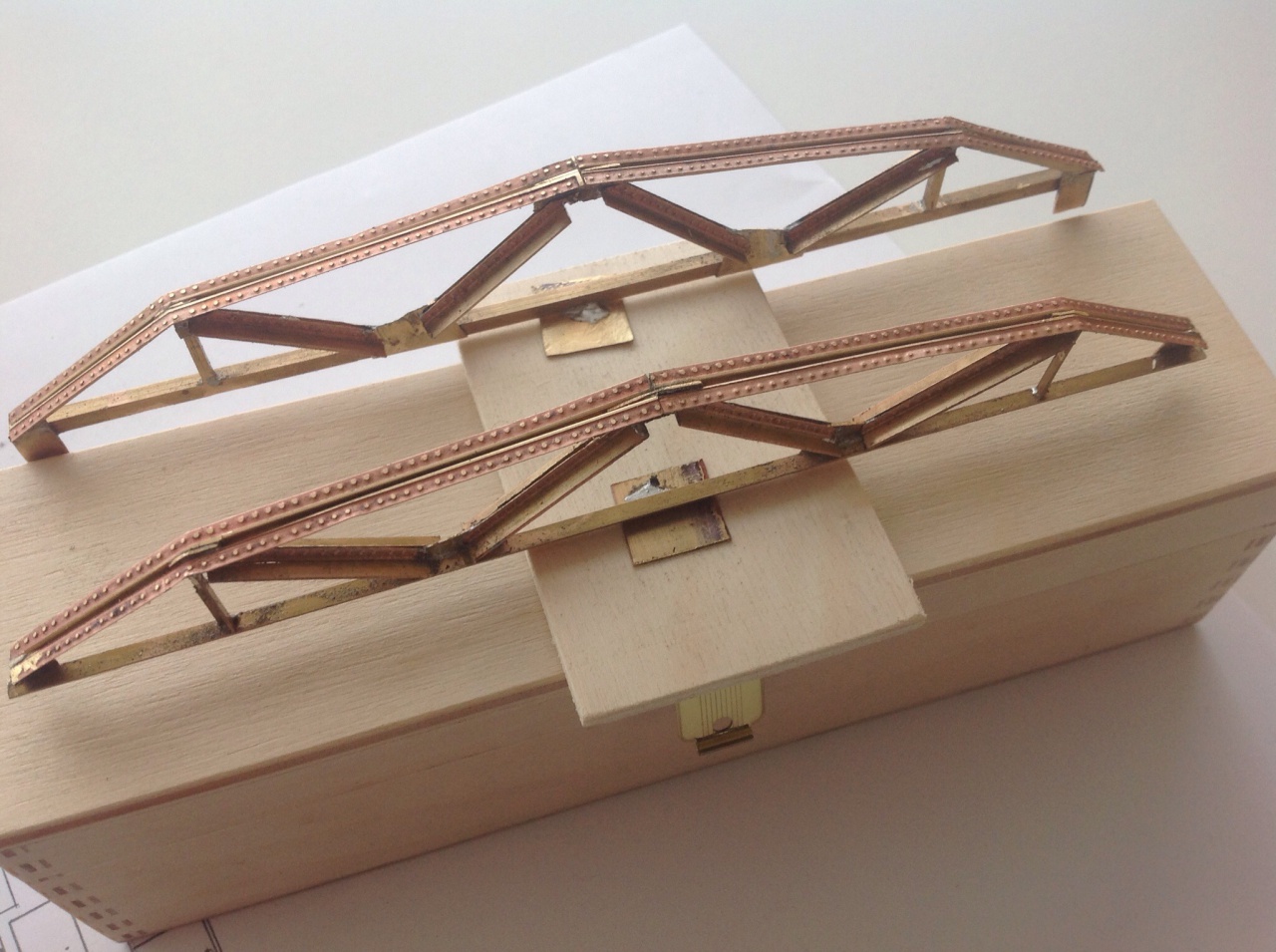

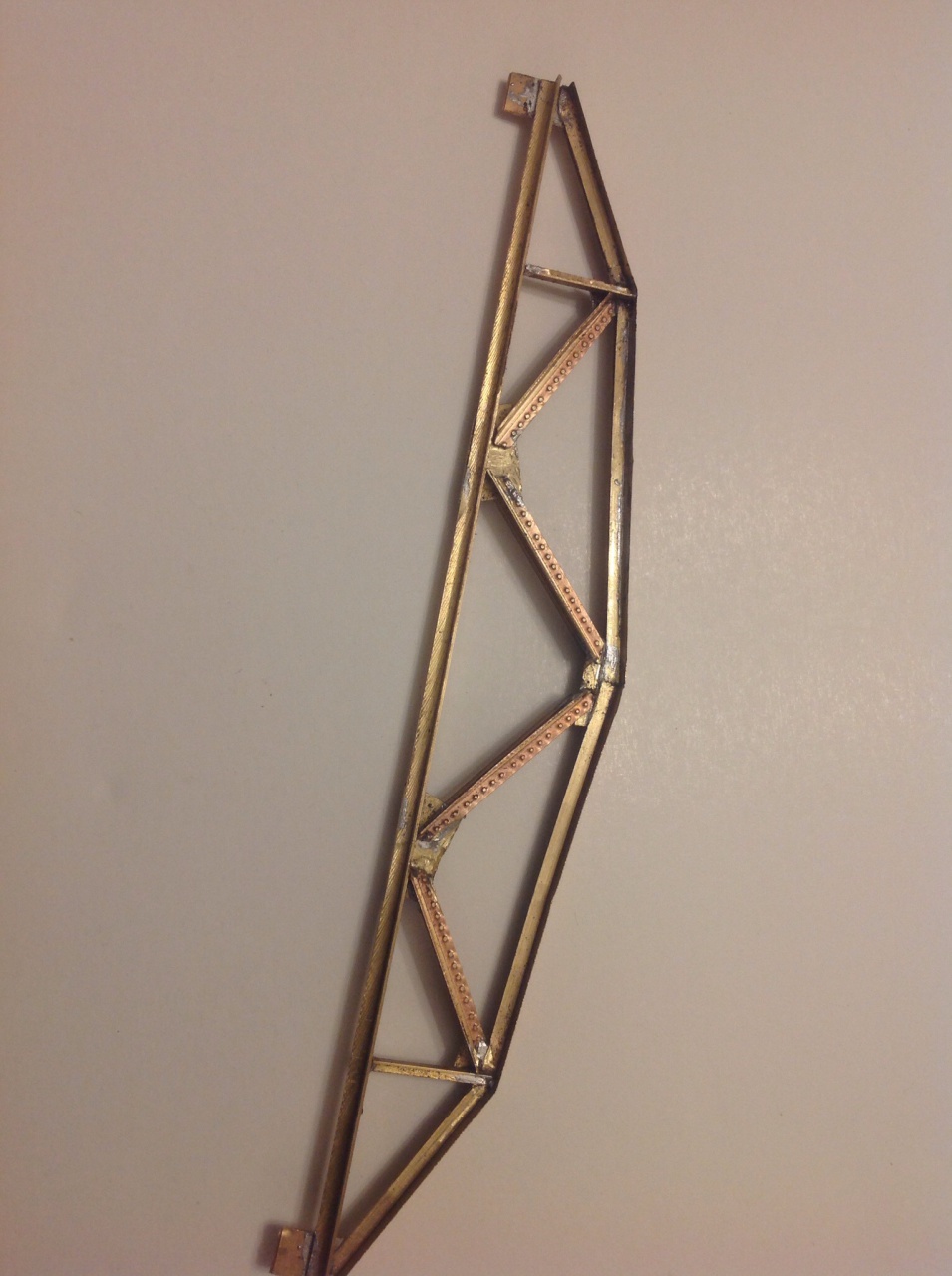

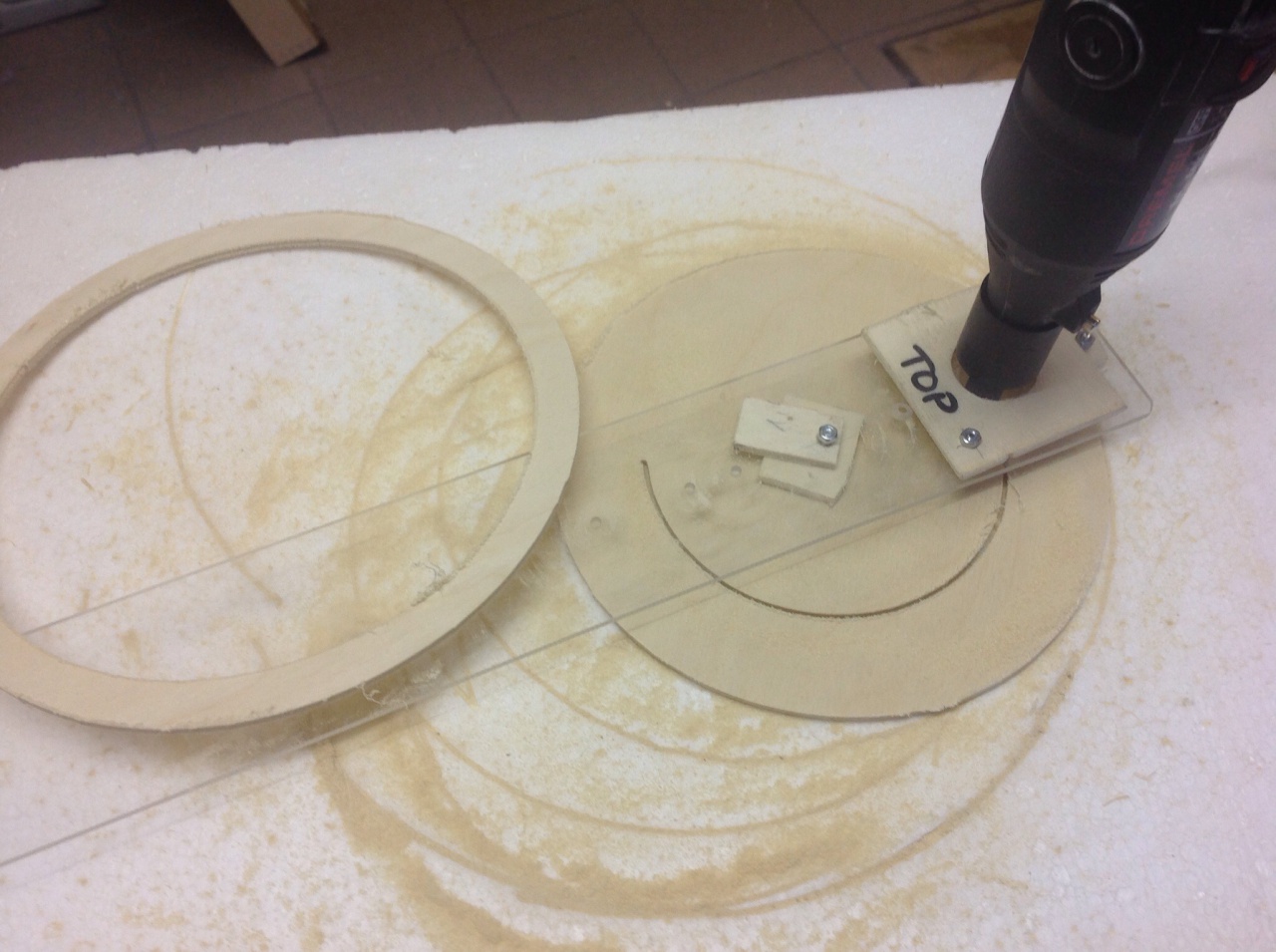

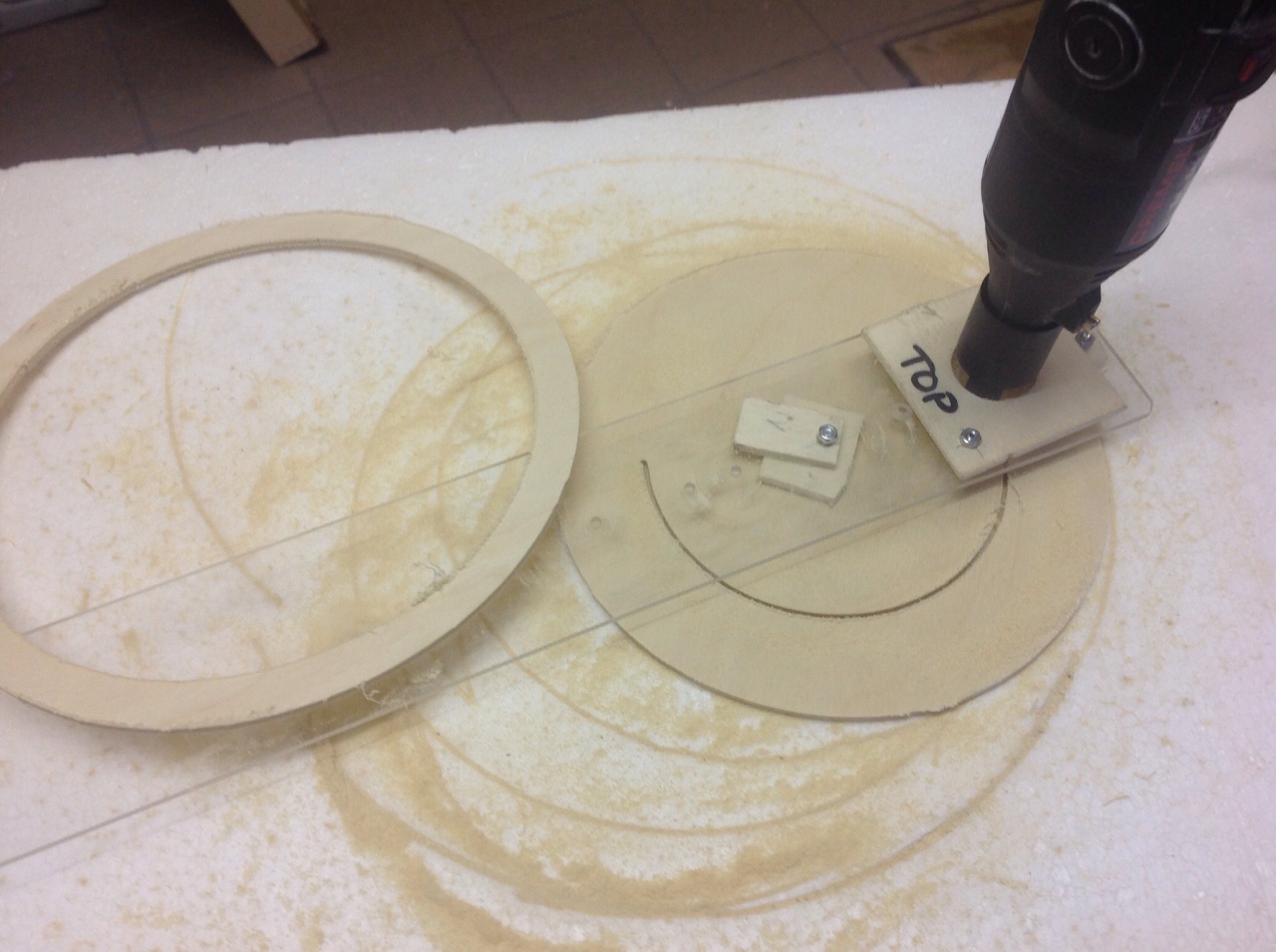

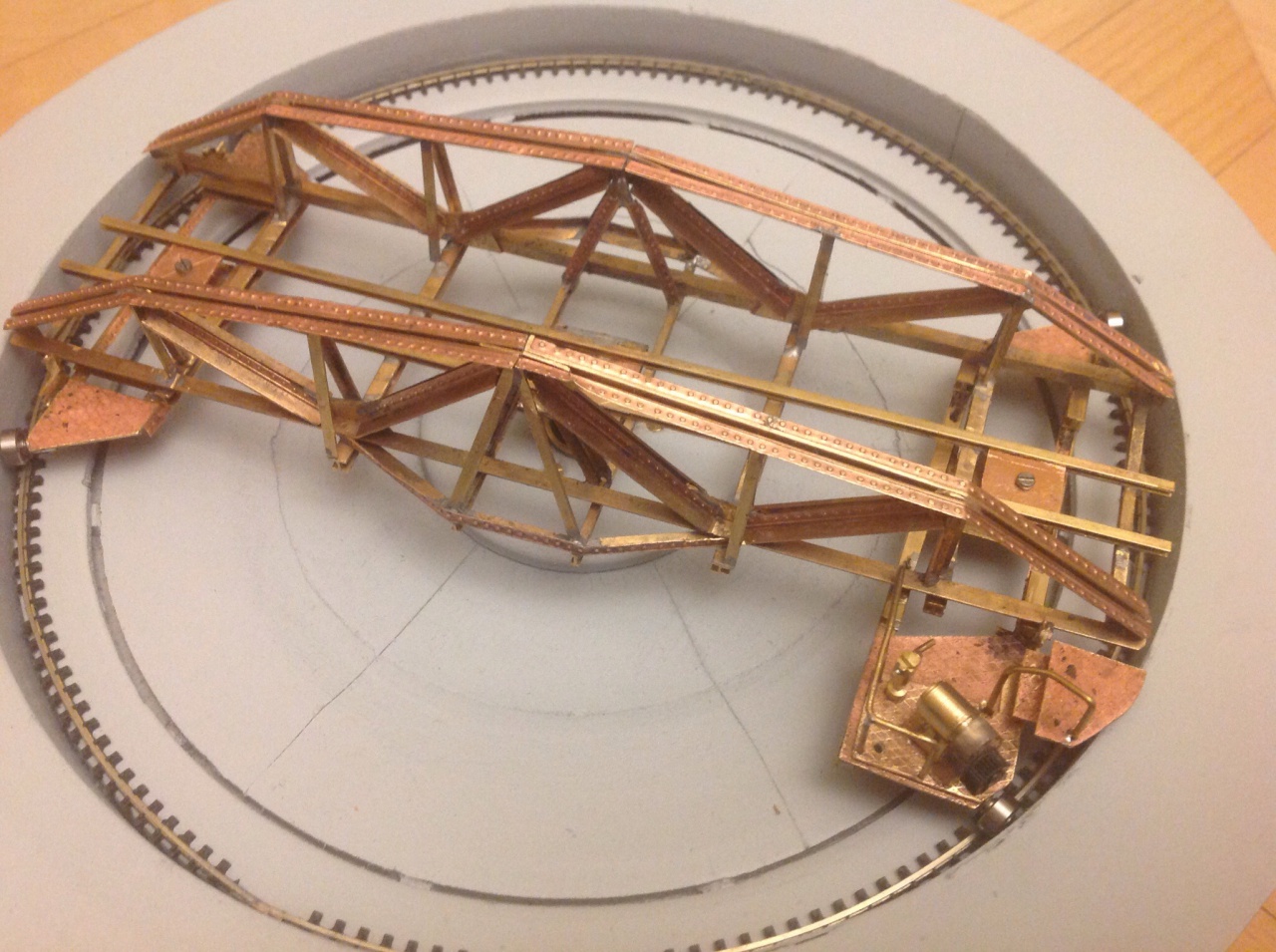

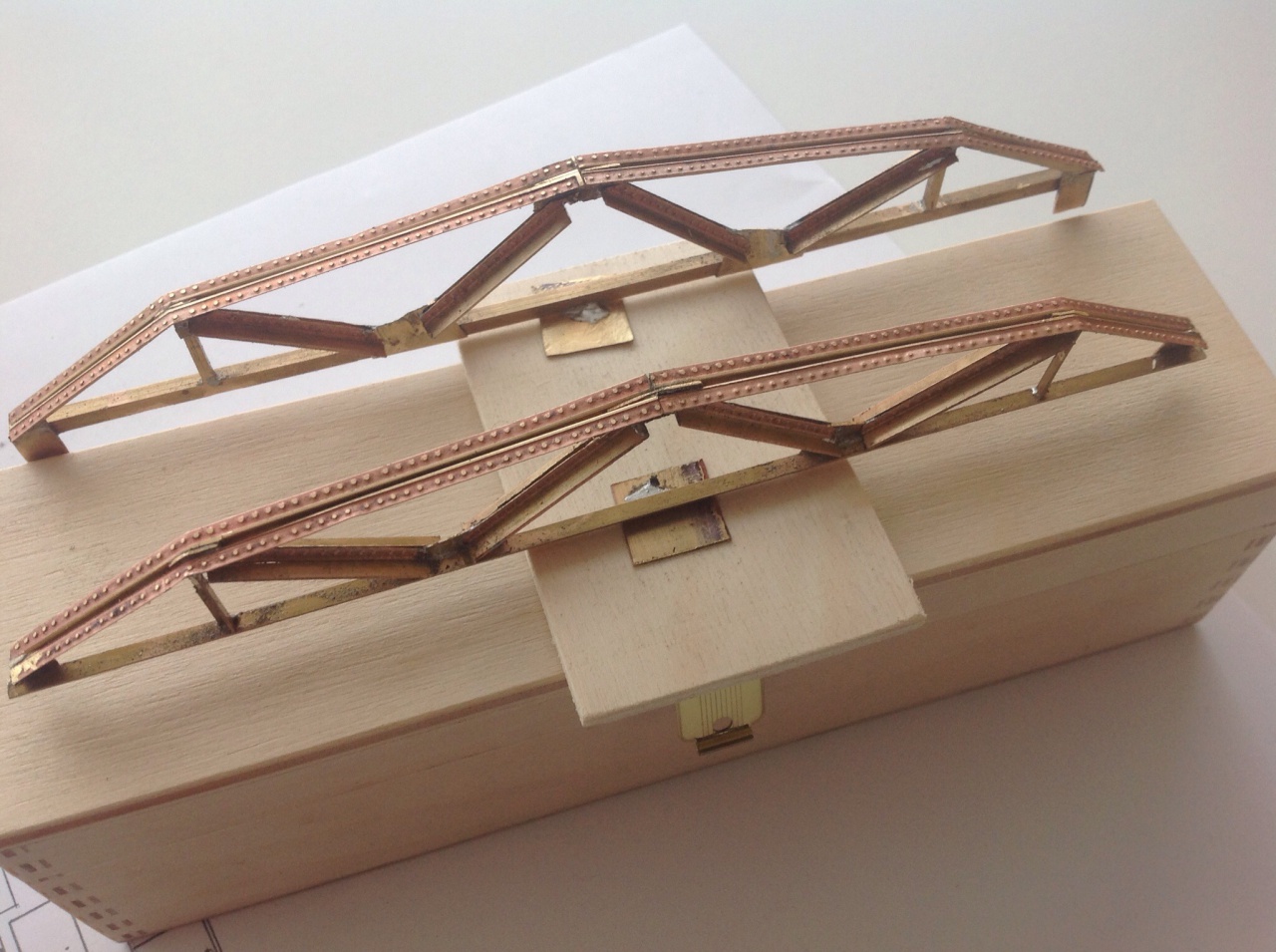

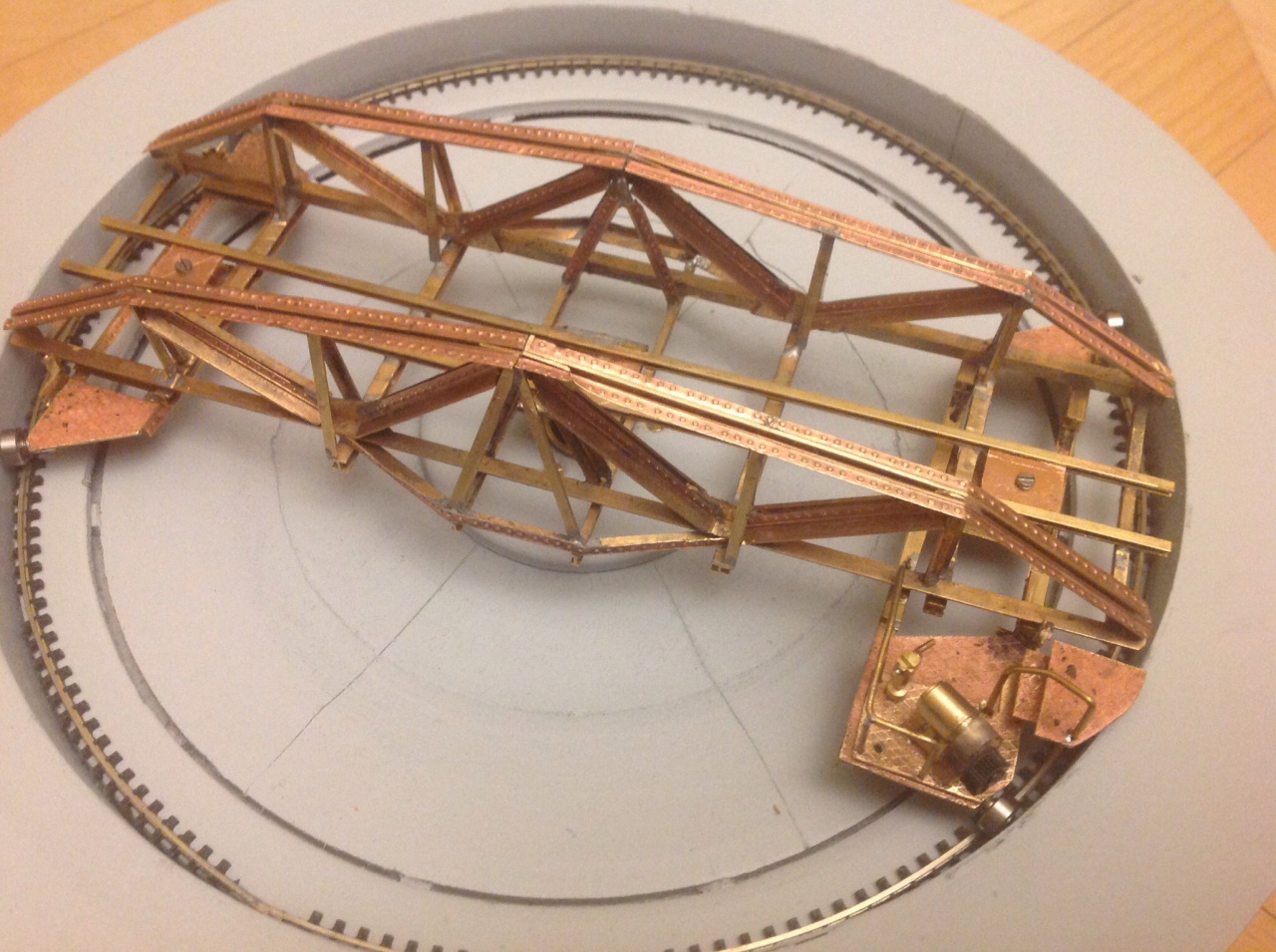

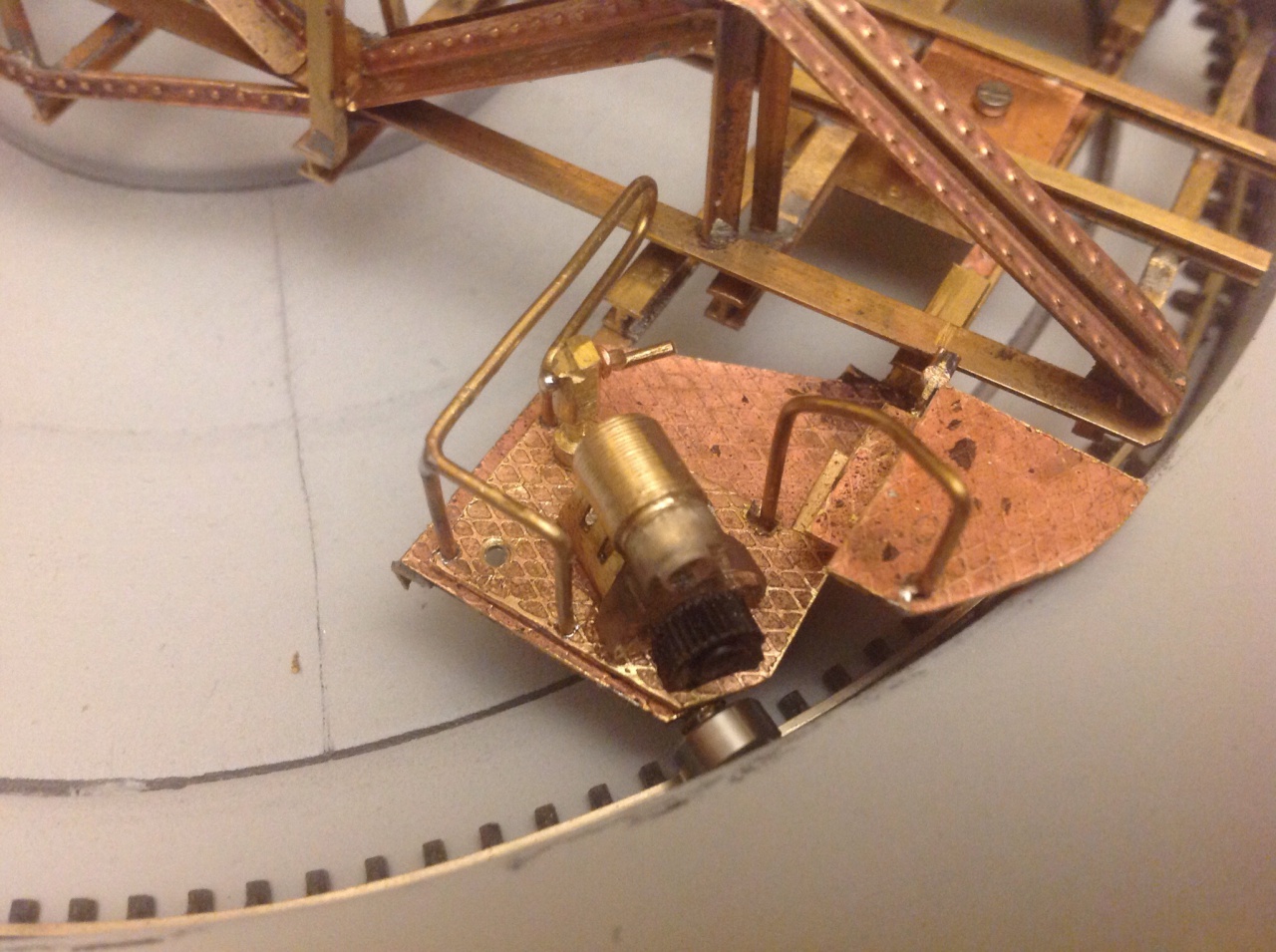

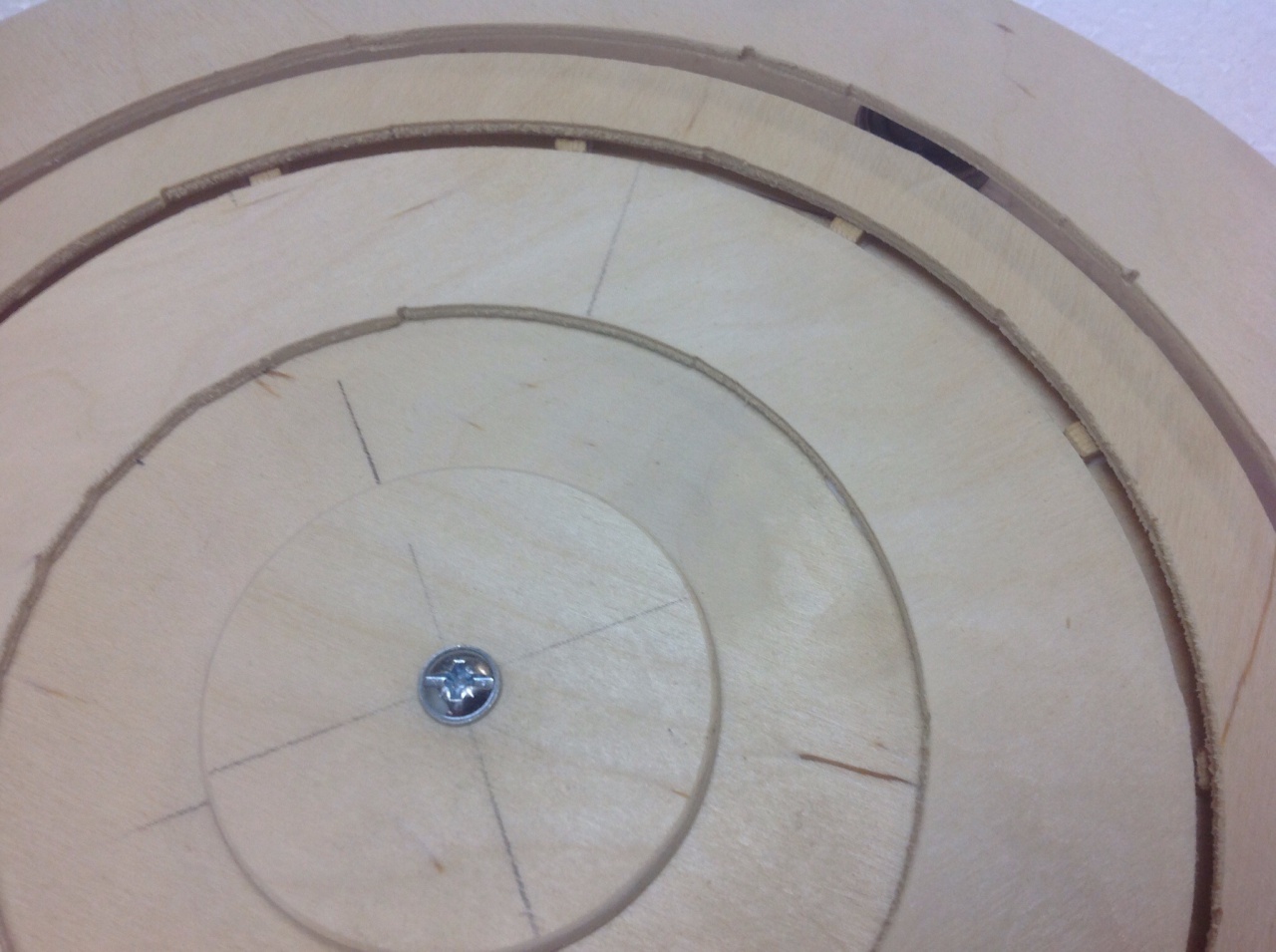

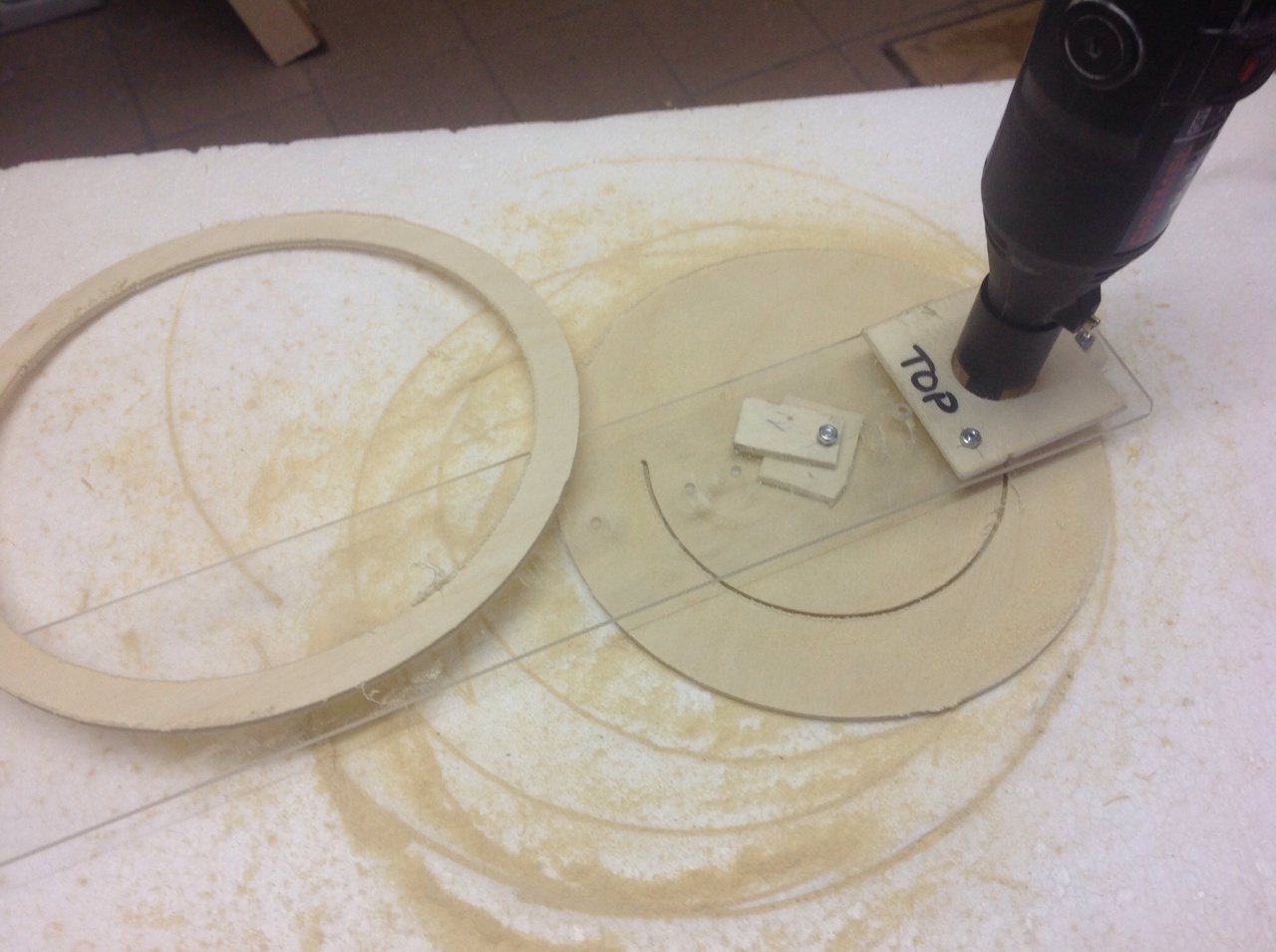

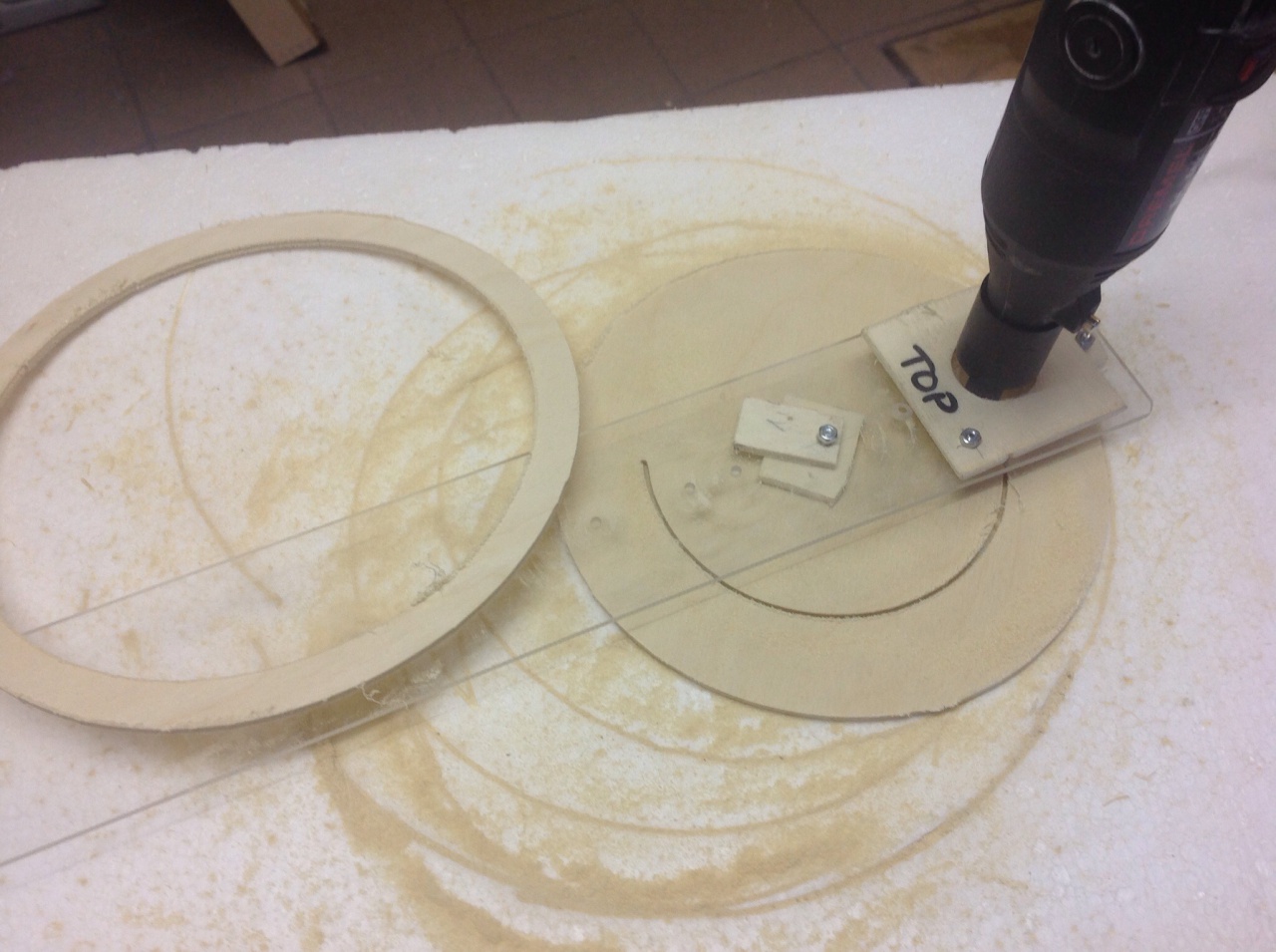

Készül a forditokorong is.





(#41327) BaTTka válasza etwg hozzászólására (#41320) Válasz Jan 13, 2015
Erre kíváncsi vagyok Én is valami hasonlóban gondolkoztam, de lehet hogy egy sima fa borítású lesz belőle.
(#41328) etwg válasza BaTTka hozzászólására (#41327) Válasz Jan 13, 2015
Most nézem, higy a hátso oldalát töltöttem fel.



(#41352) baker6600 válasza etwg hozzászólására (#41320) Válasz Jan 13, 2015
Jól néz ki, gratula.
A szegecseket hogy csináltad?
(#41356) etwg válasza baker6600 hozzászólására (#41352) Válasz Jan 14, 2015
Azok maratva vannak.
(#41448) etwg hozzászólása Válasz Jan 17, 2015

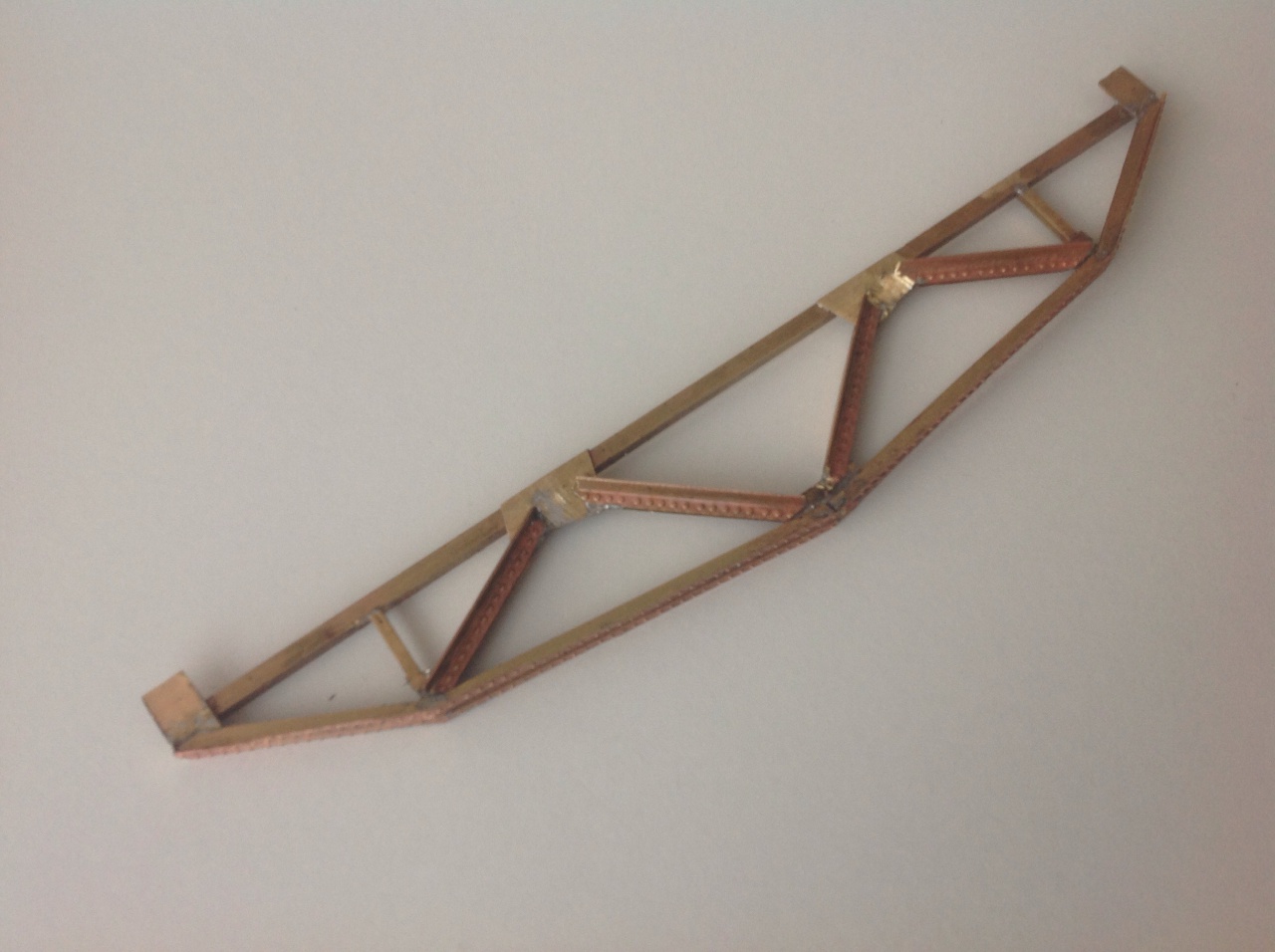

Elkészült a másik oldal is.


(#41453) etwg hozzászólása Válasz Jan 17, 2015

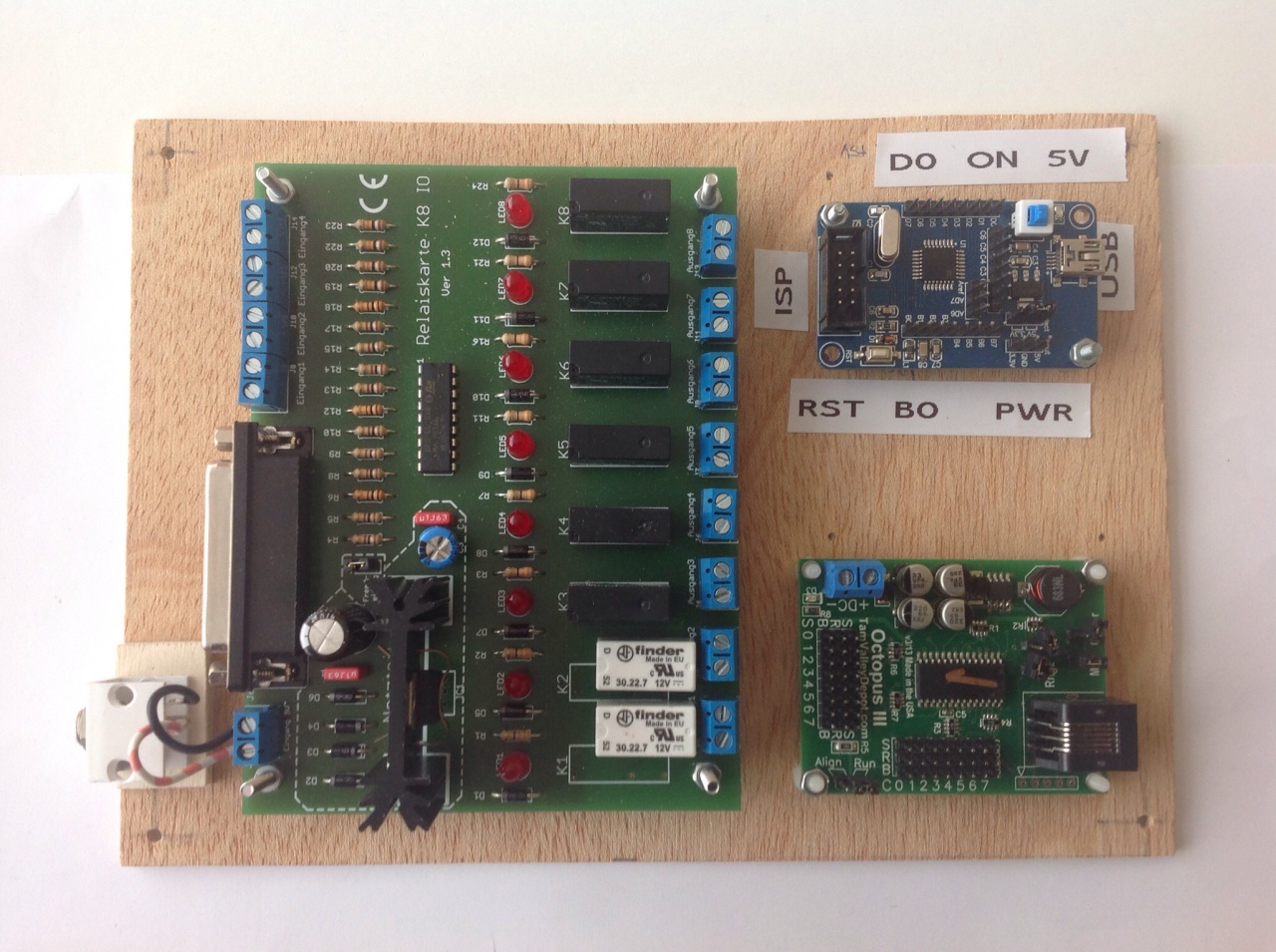

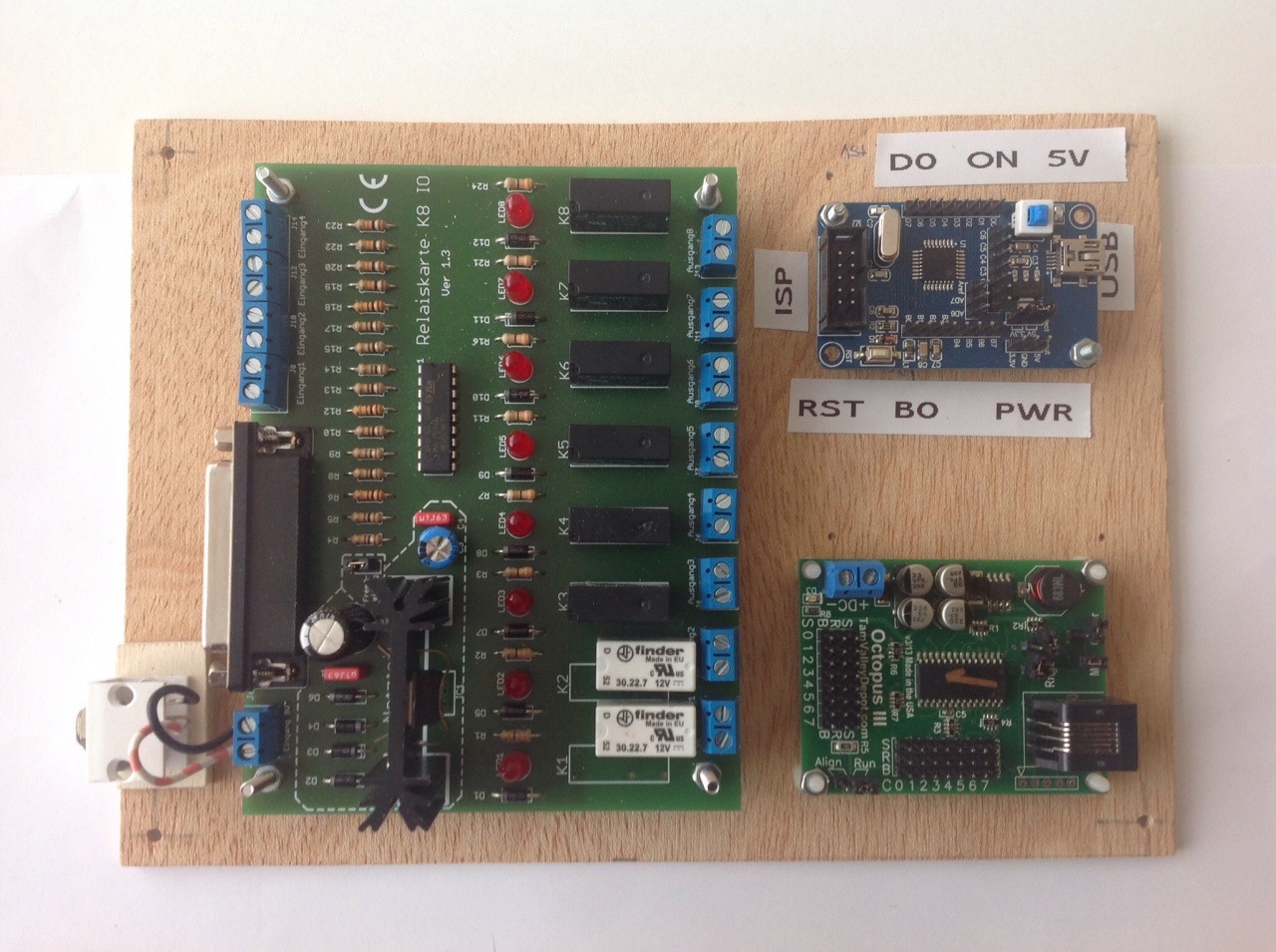

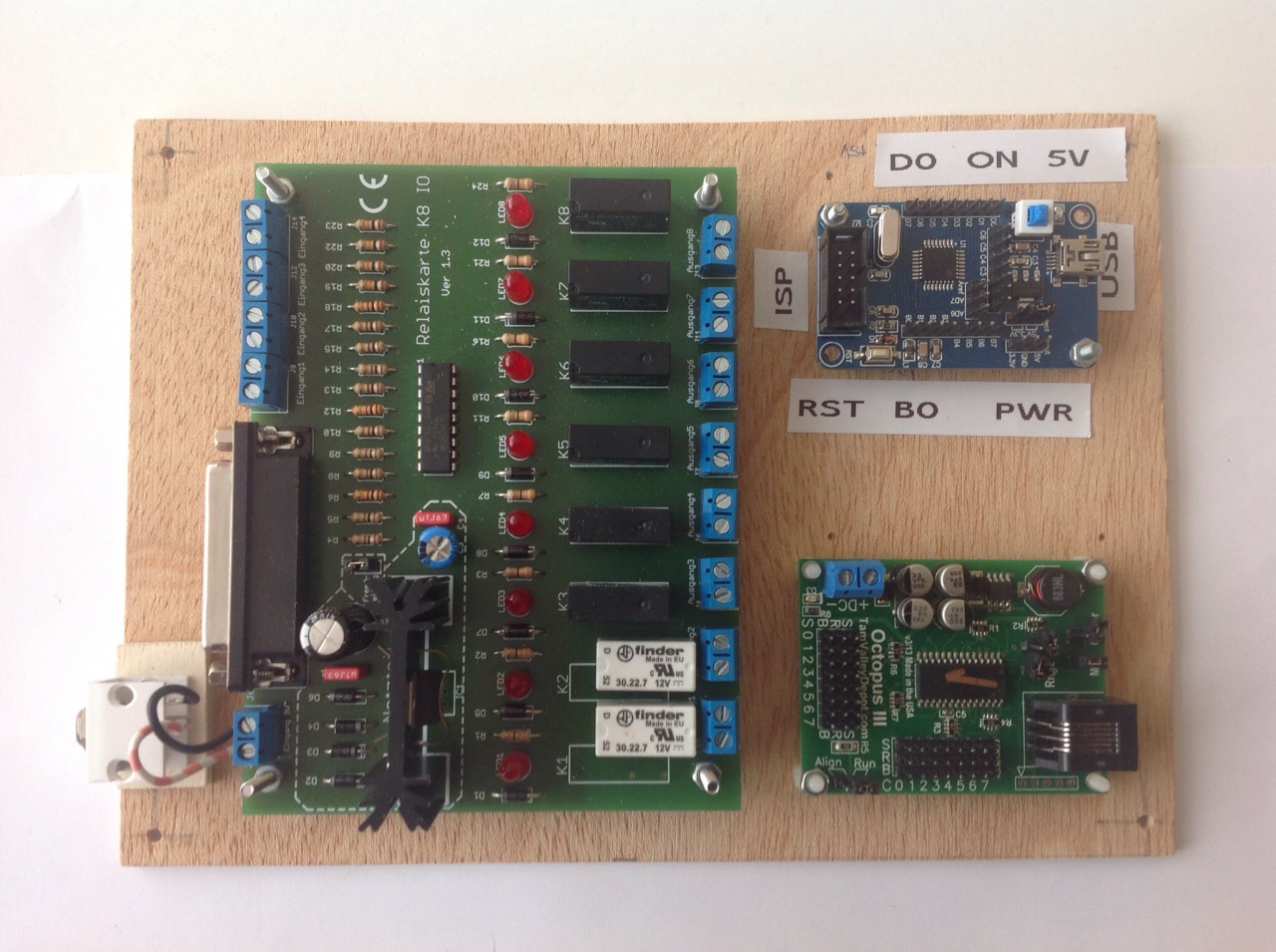

Épül az egyik rész automatikus vezérlése (- korábbi kezelöpulthoz).


(#41477) Frankye válasza etwg hozzászólására (#41453) Válasz Jan 18, 2015
Jónak tűnik! Majd várjuk a végeredményt is!

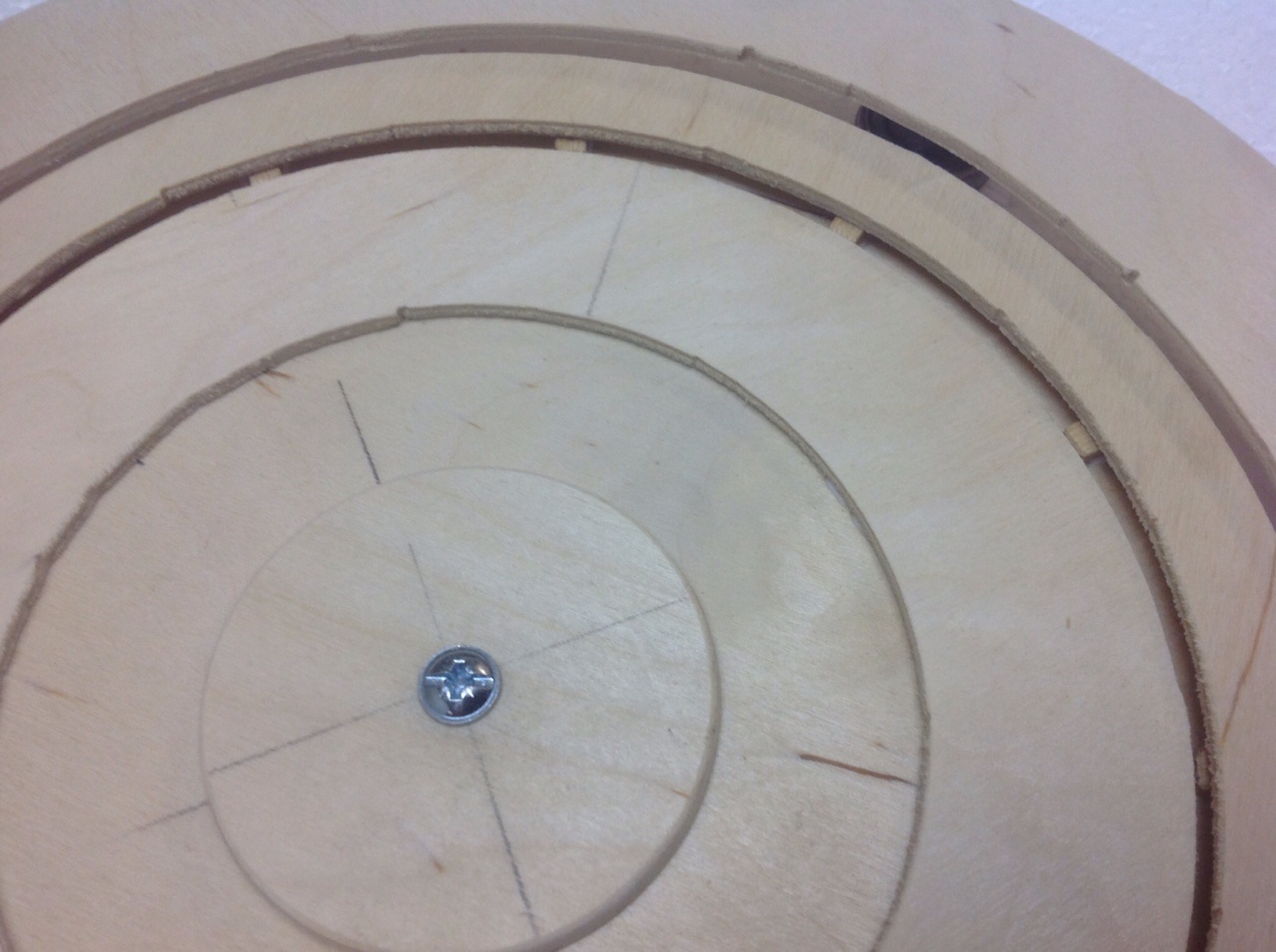

(#41631) etwg válasza etwg hozzászólására (#41448) Válasz Jan 22, 2015

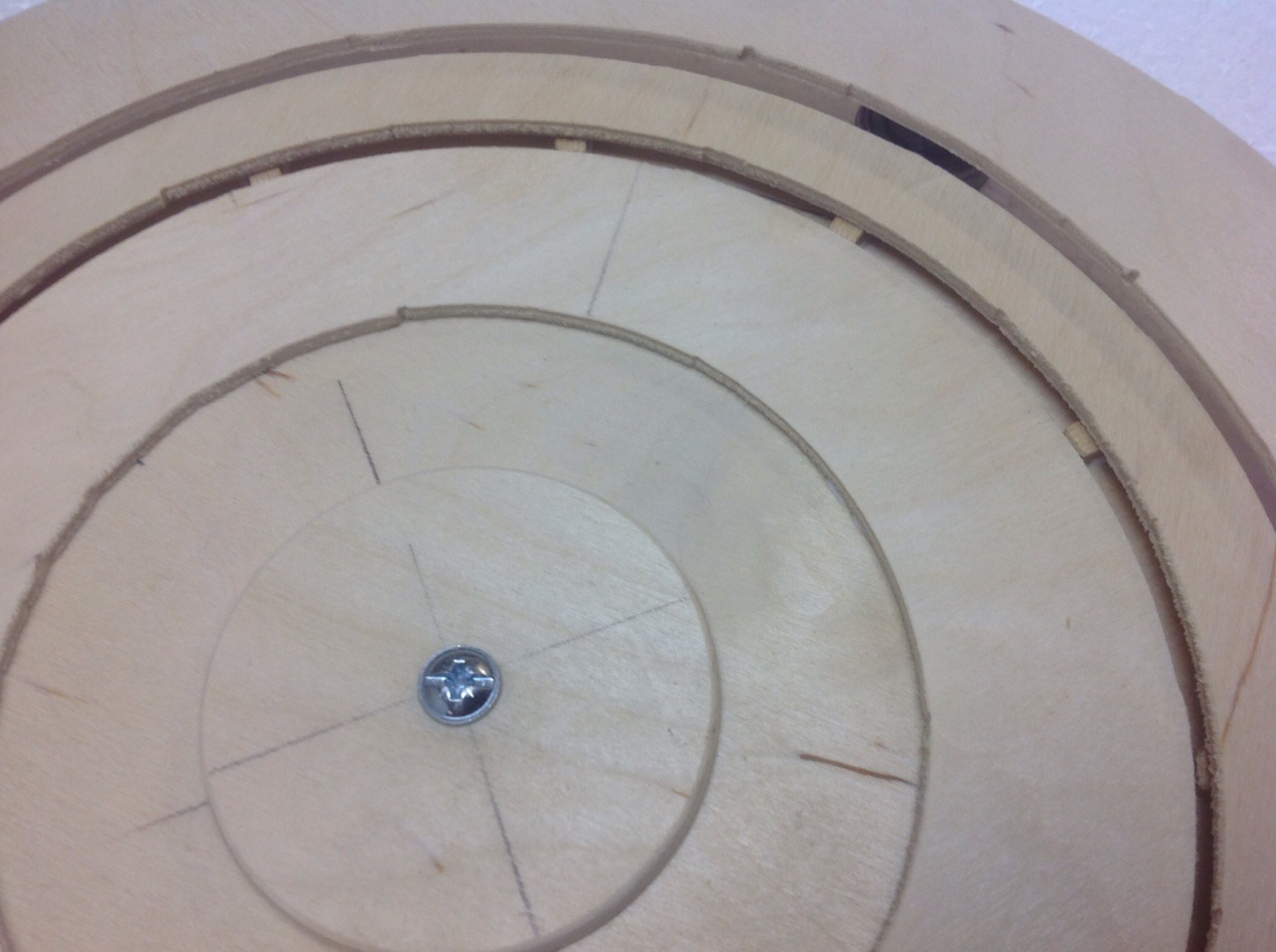

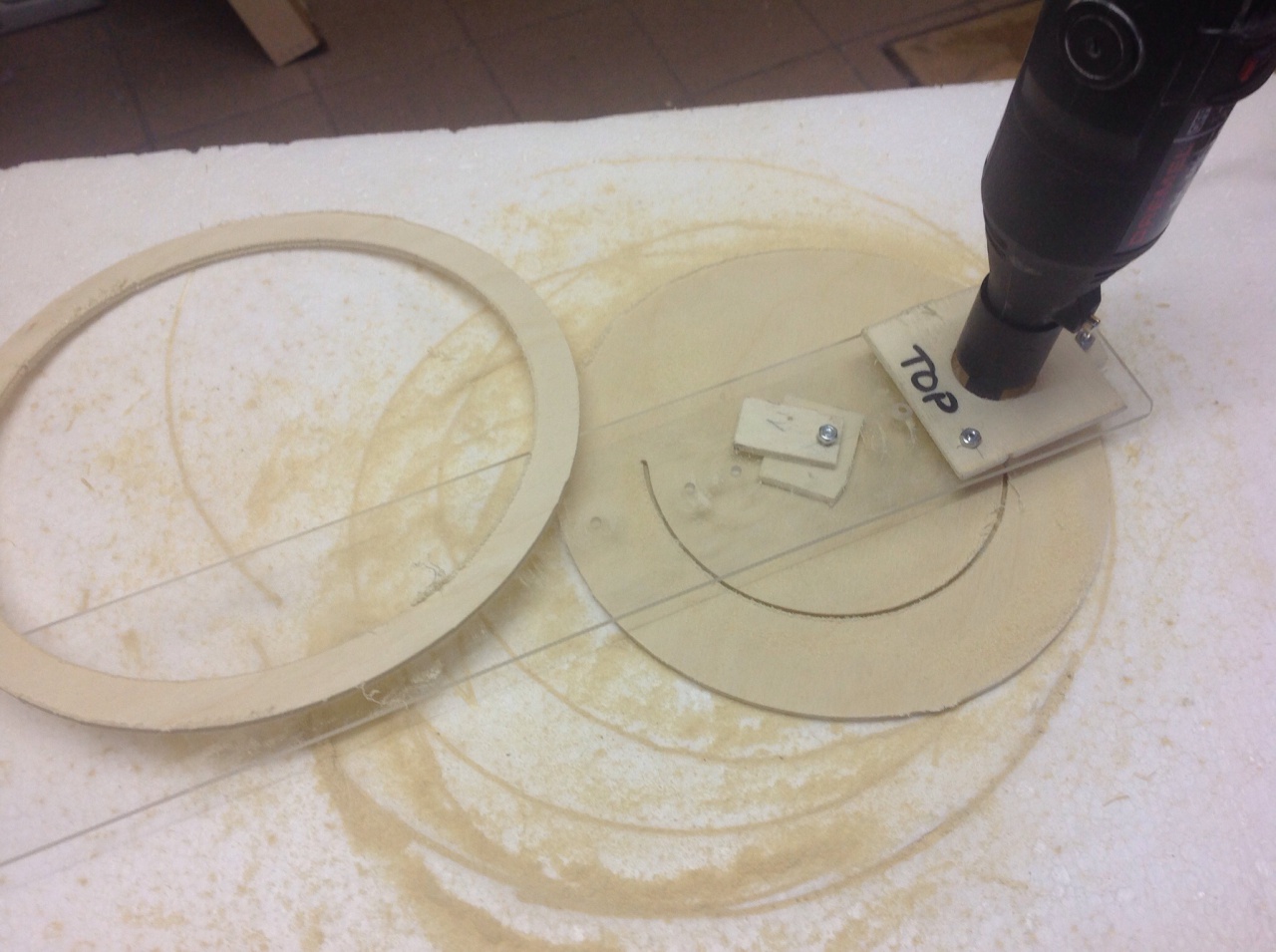

Készül a "gödör".




(#41651) etwg válasza etwg hozzászólására (#41631) Válasz Jan 22, 2015

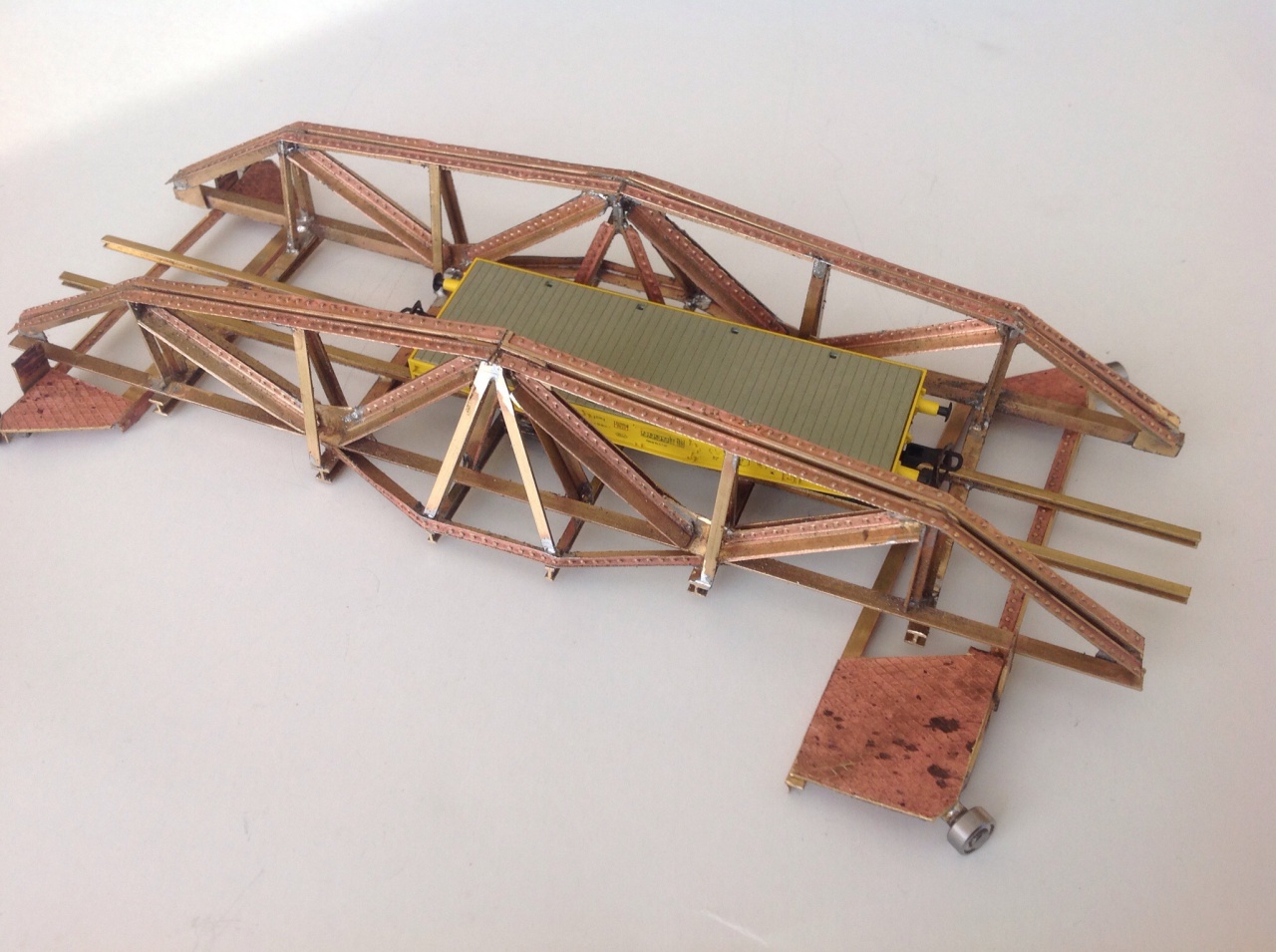

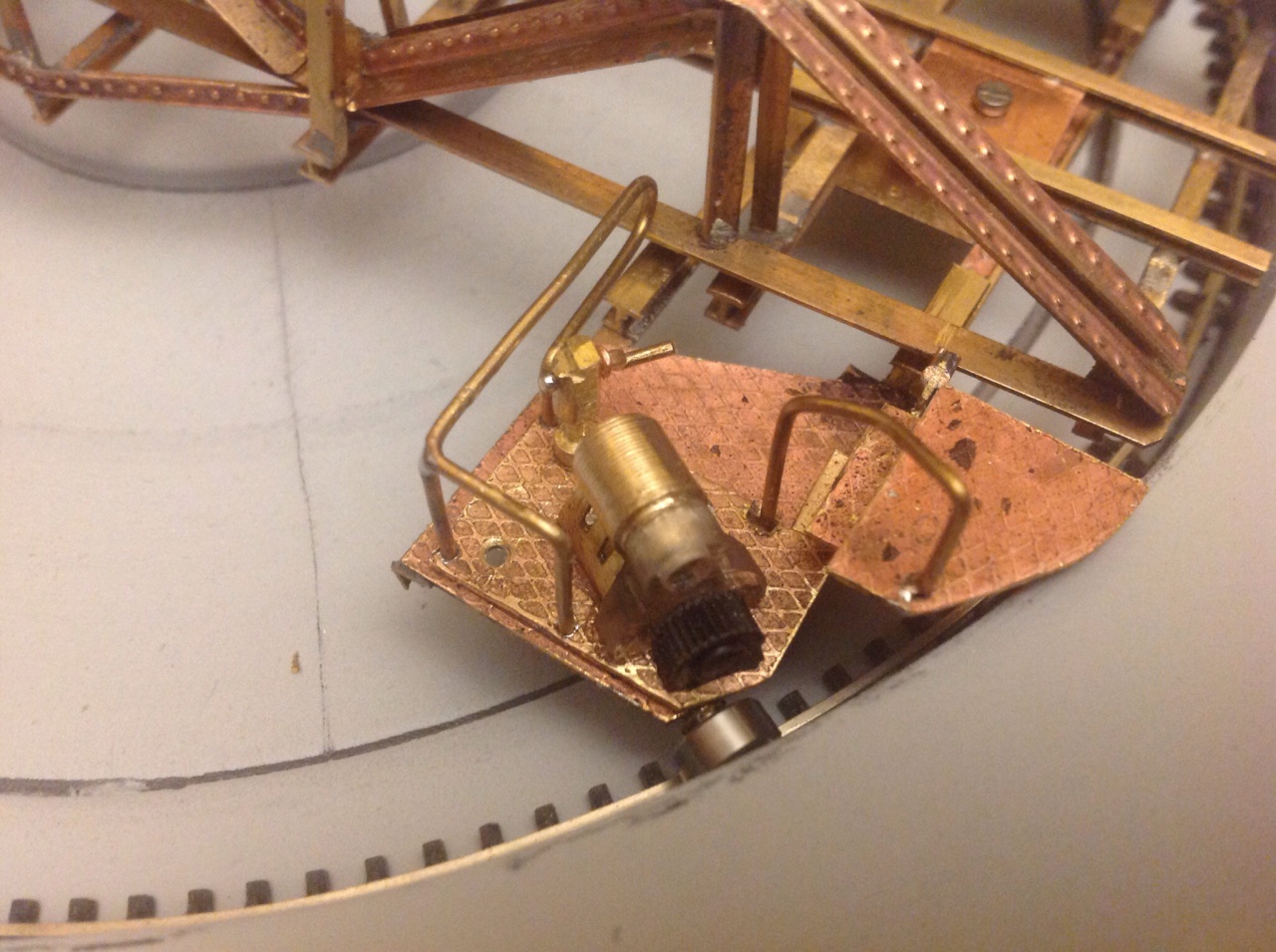

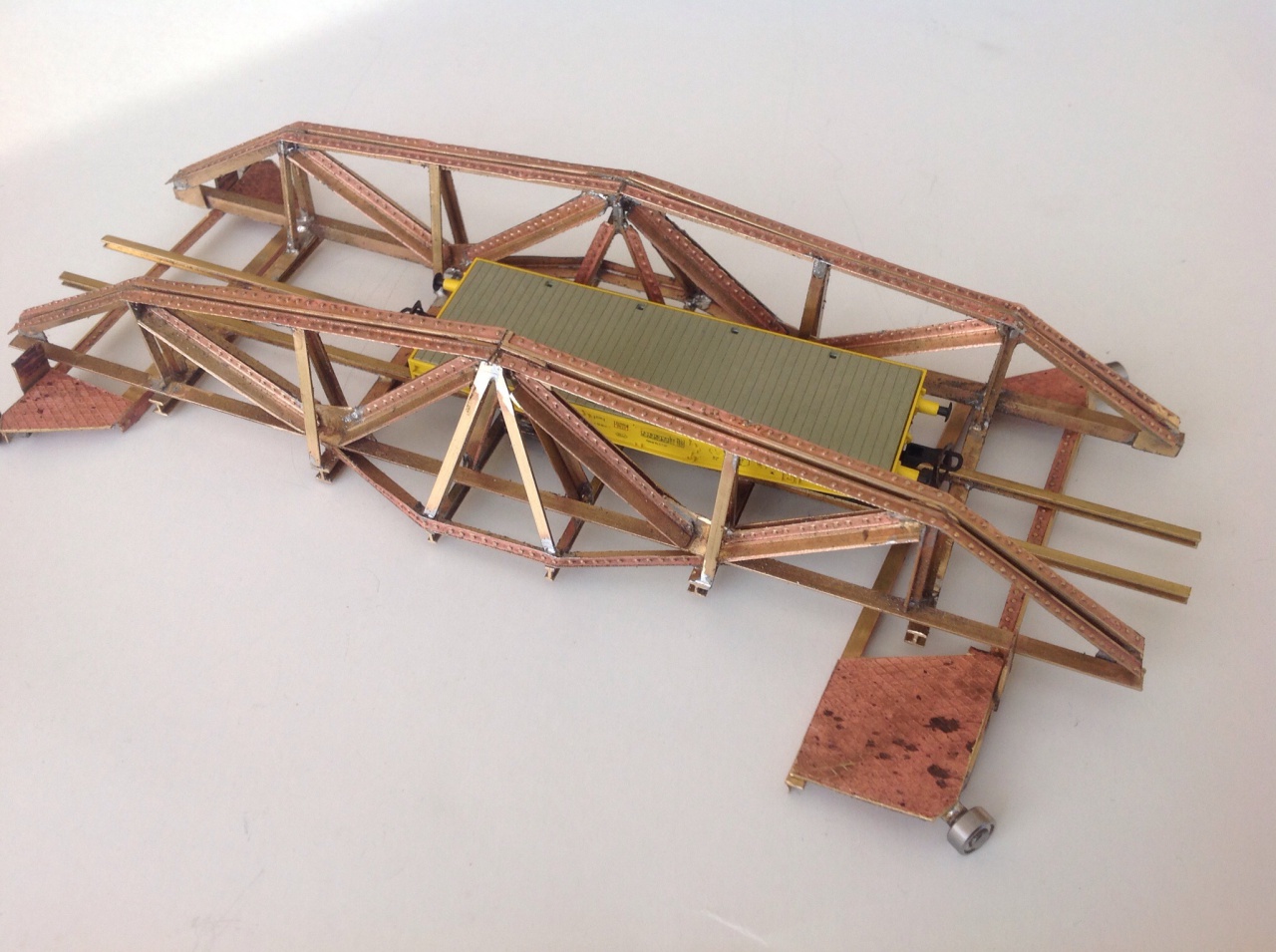

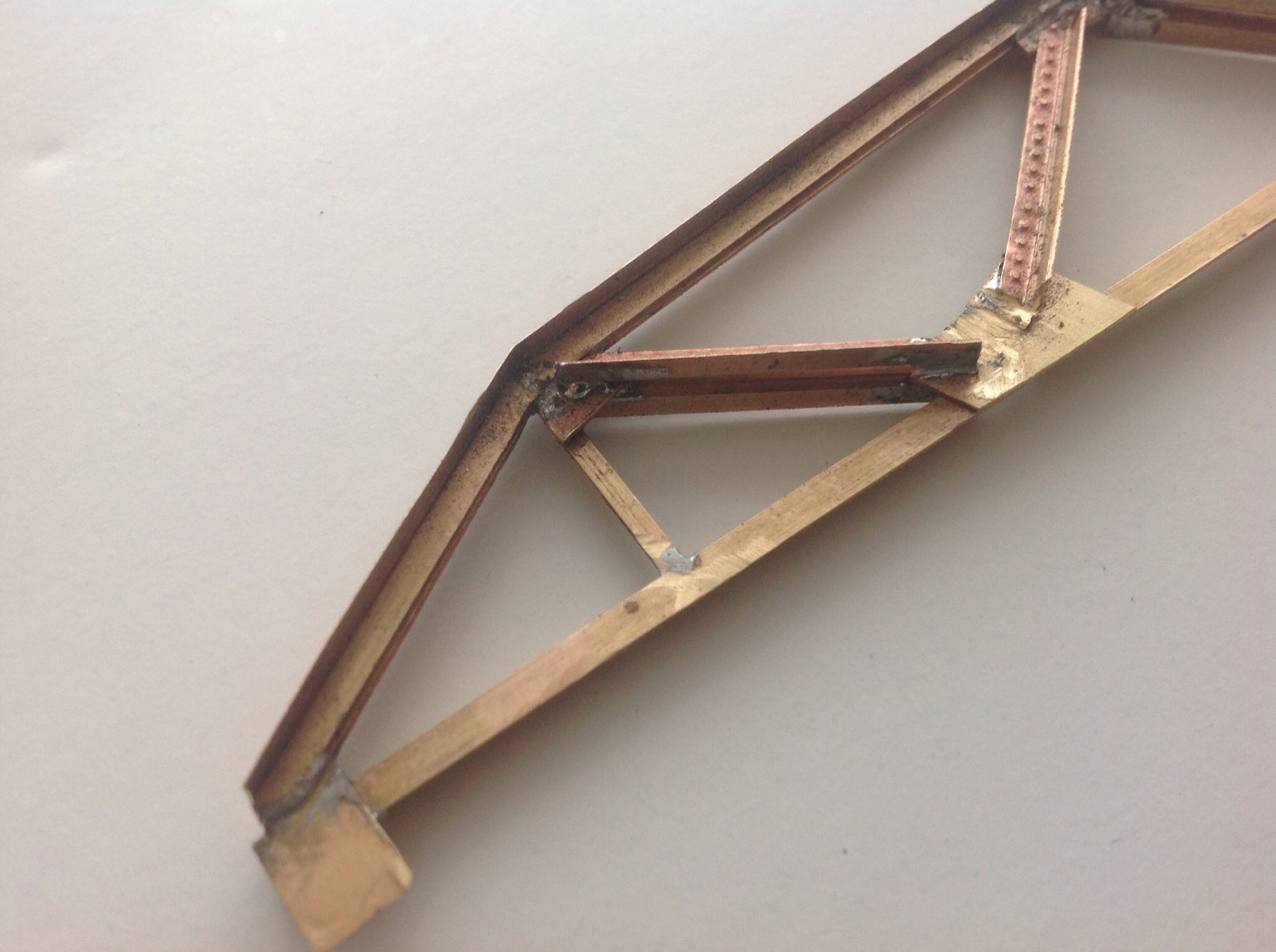

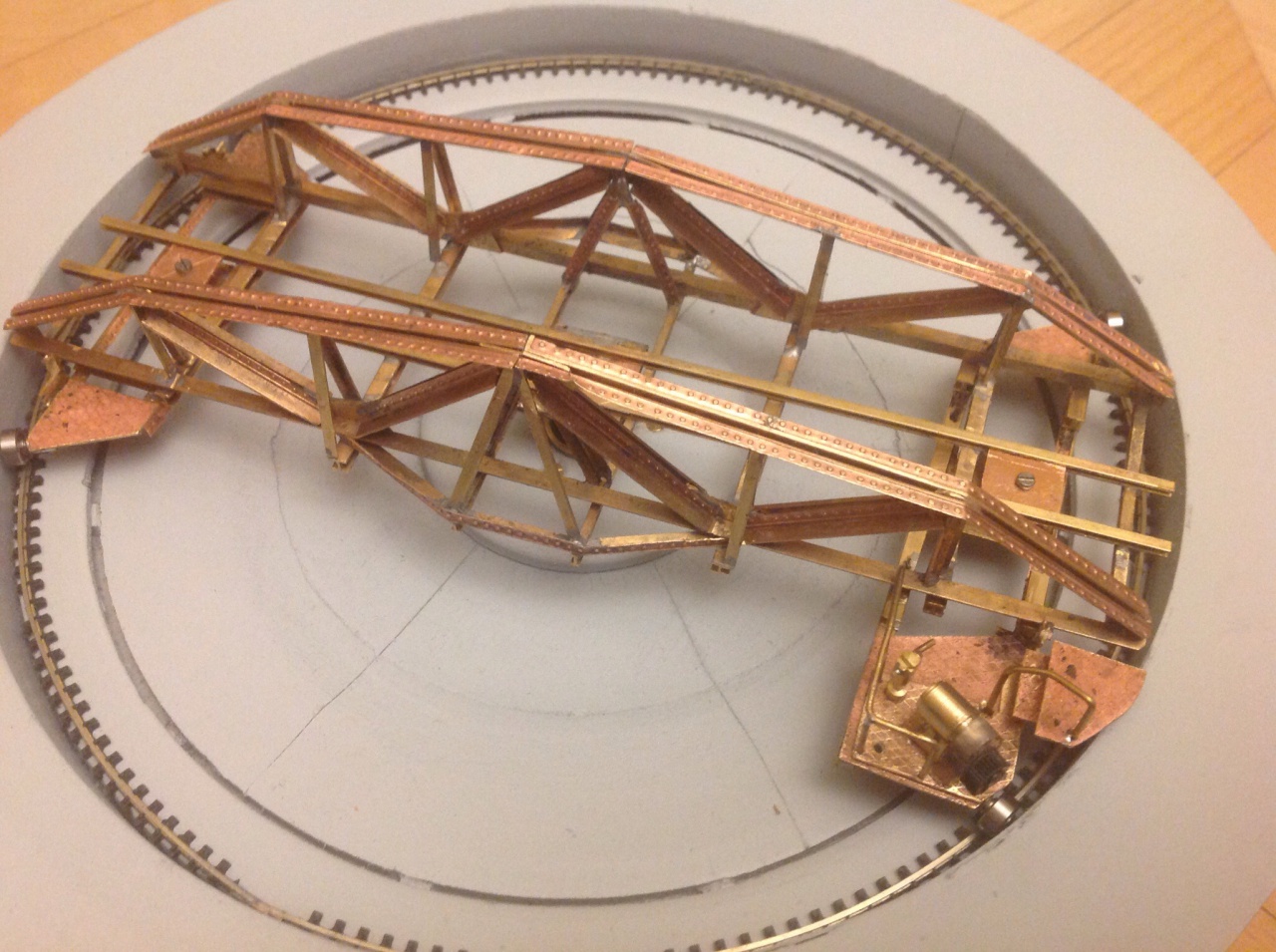

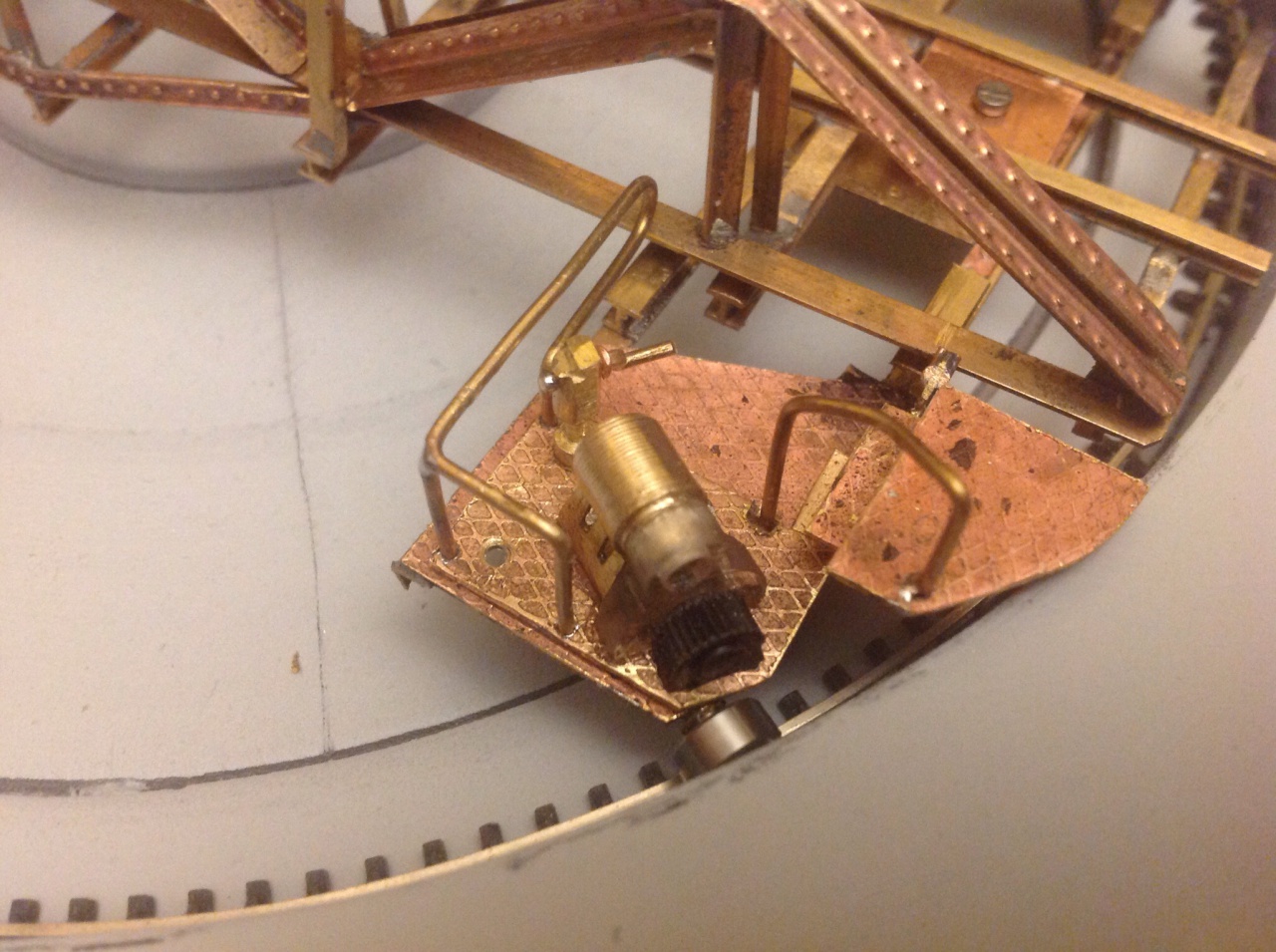

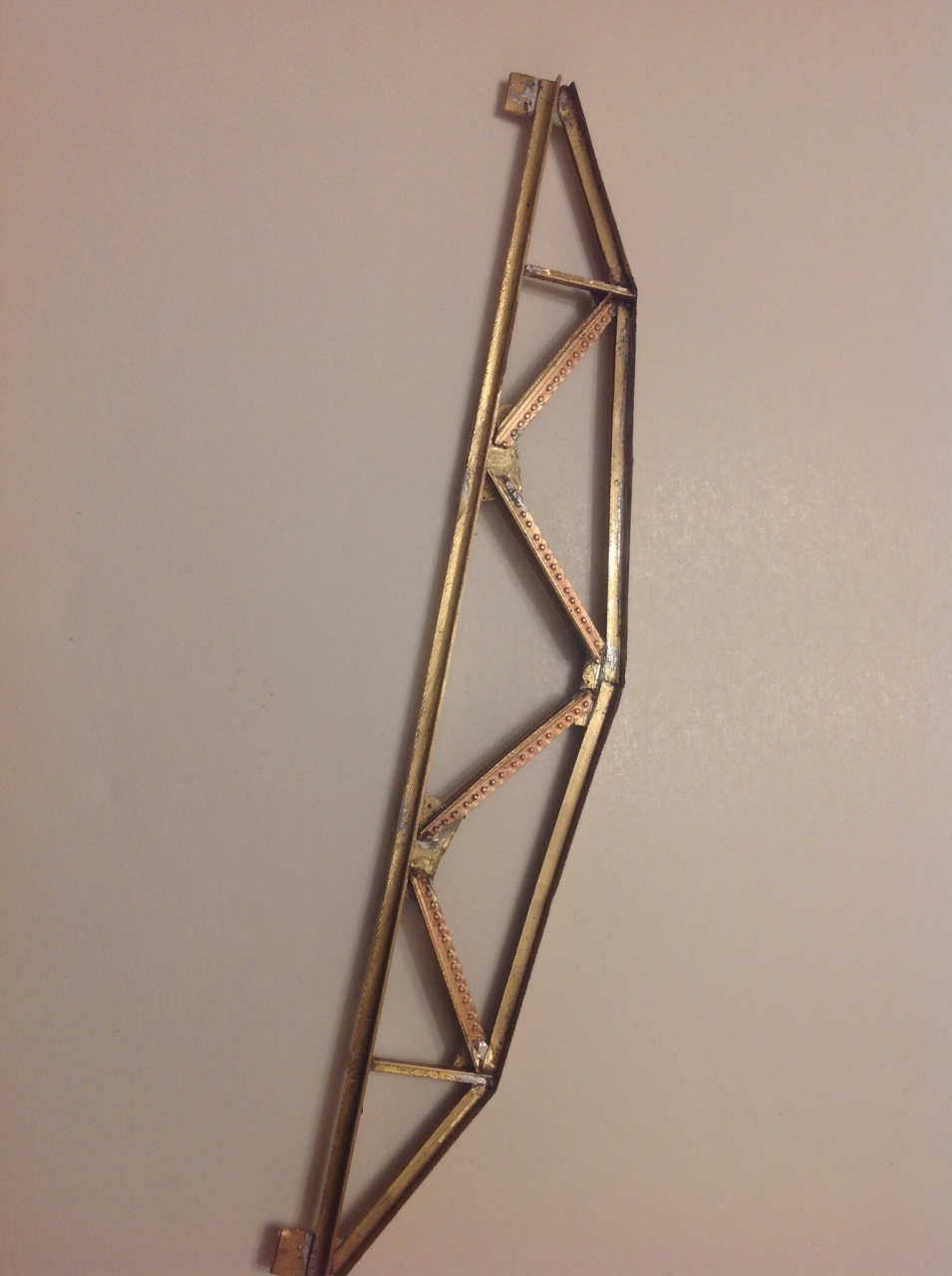

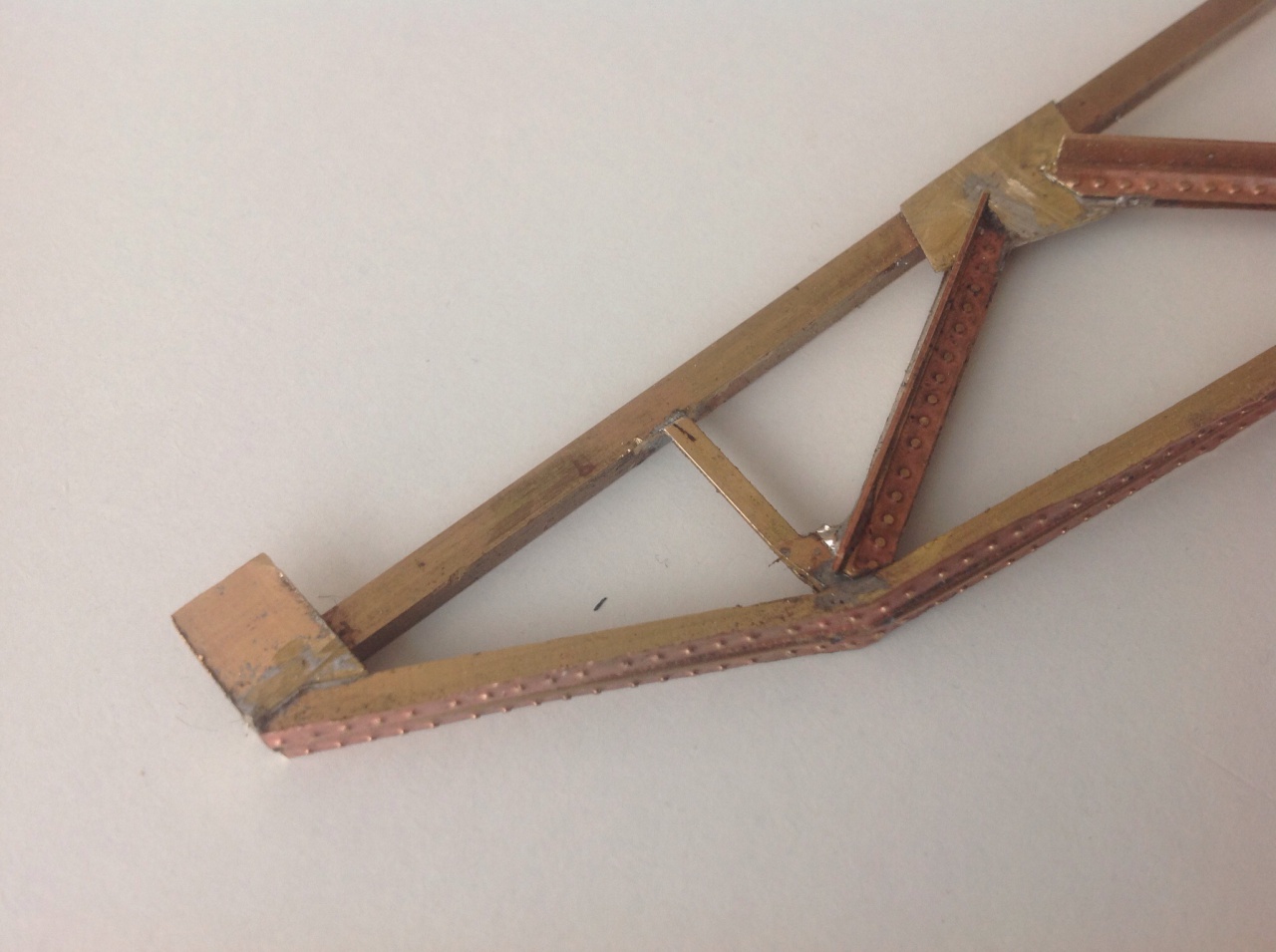

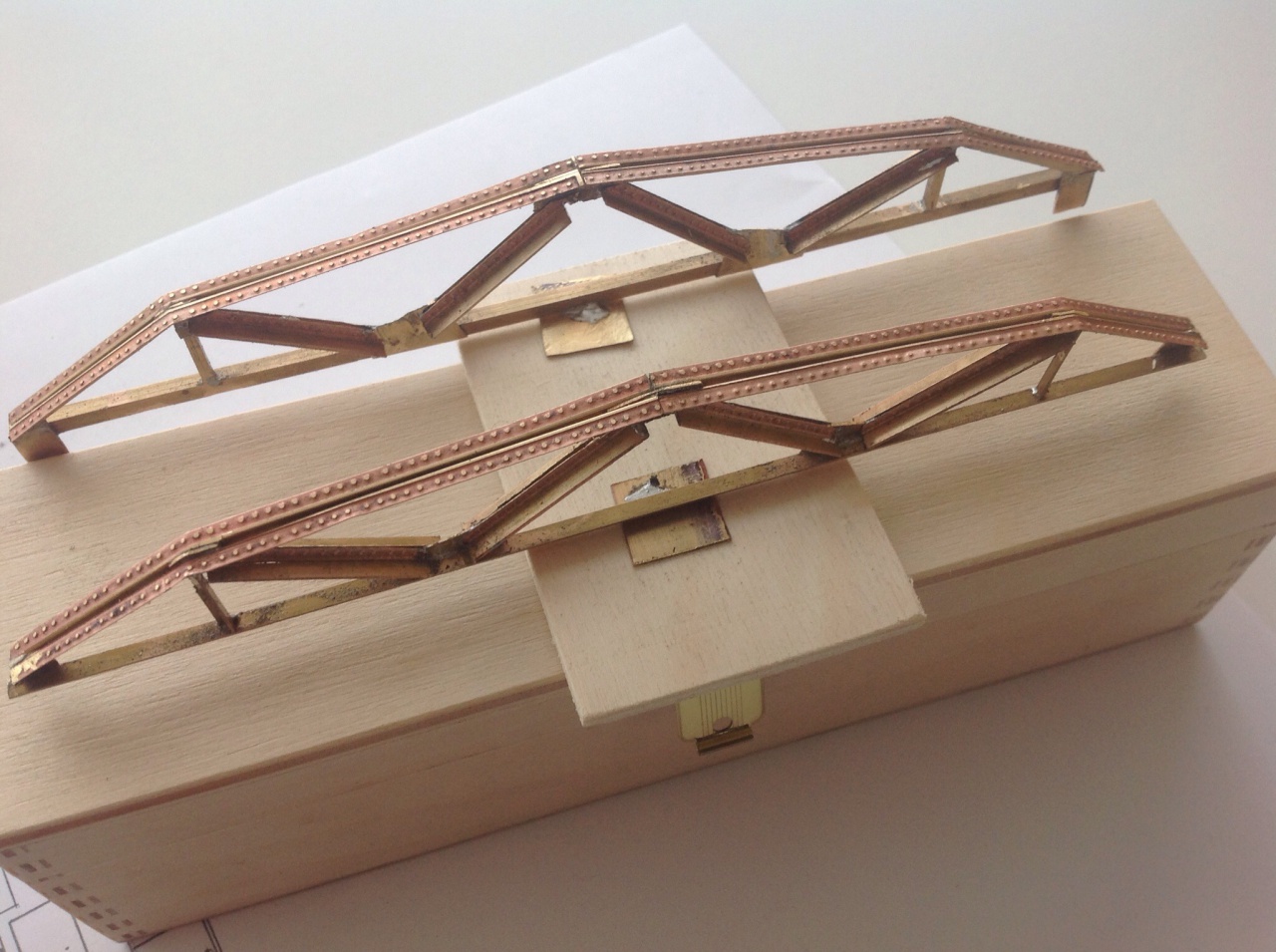

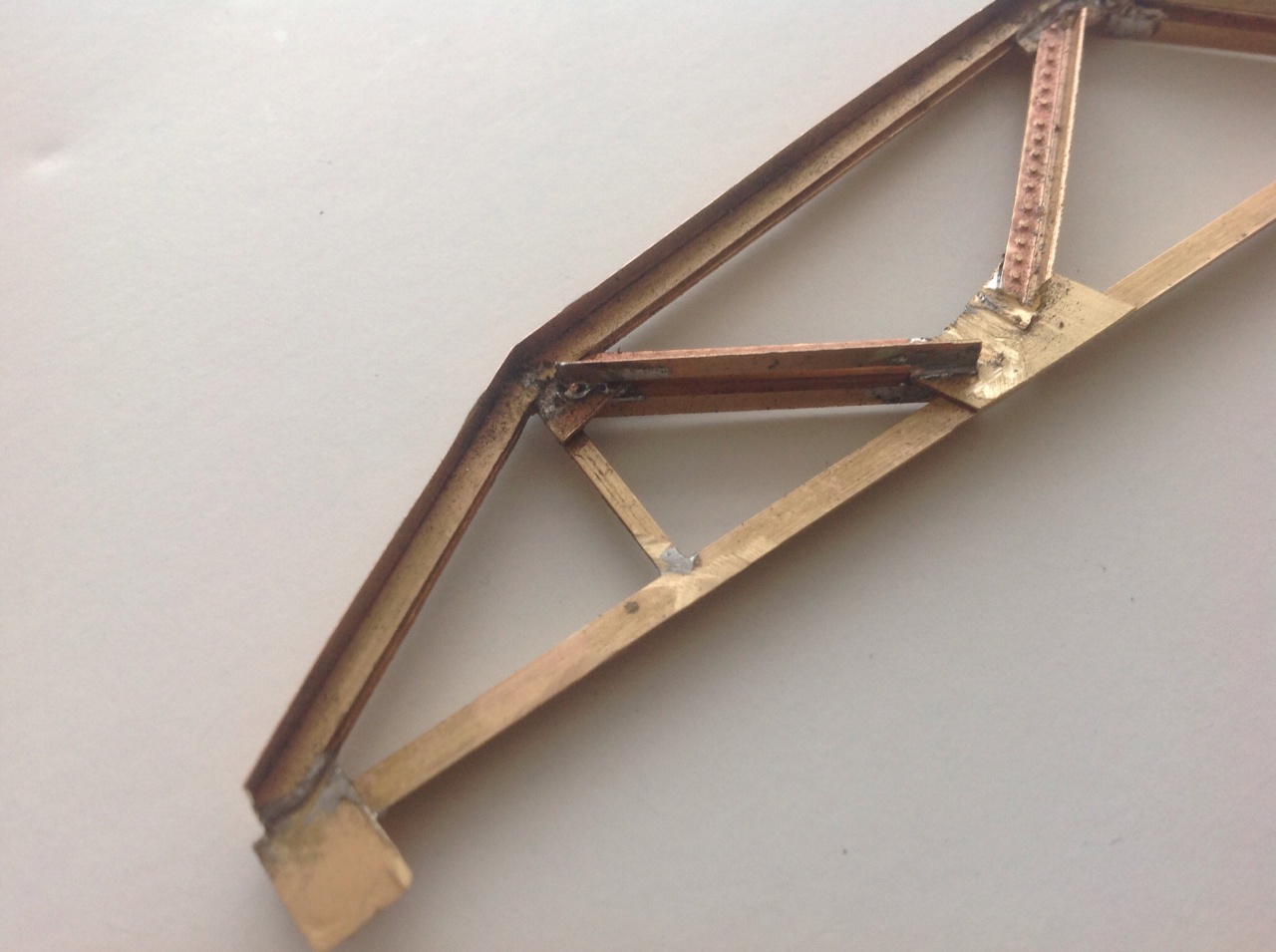

Elkészült a hid. A futomü még nincs rögzitve azt majd a gödörhöz kell igazitani.



(#41656) BaTTka válasza etwg hozzászólására (#41651) Válasz Jan 22, 2015
Azt kell mondjam ez jól néz ki
(#41658) etwg válasza BaTTka hozzászólására (#41656) Válasz Jan 22, 2015
Igyekszem, de most éppen egy tixo ragasztoszalag bosszantott fel, olyan pontosra sikerült a gödör, hogy nem birja el a lehetvékony szalag vastagságát. Most fejthetem le, és festhetem ujra...

De már forog! Na megyek a máglyára.

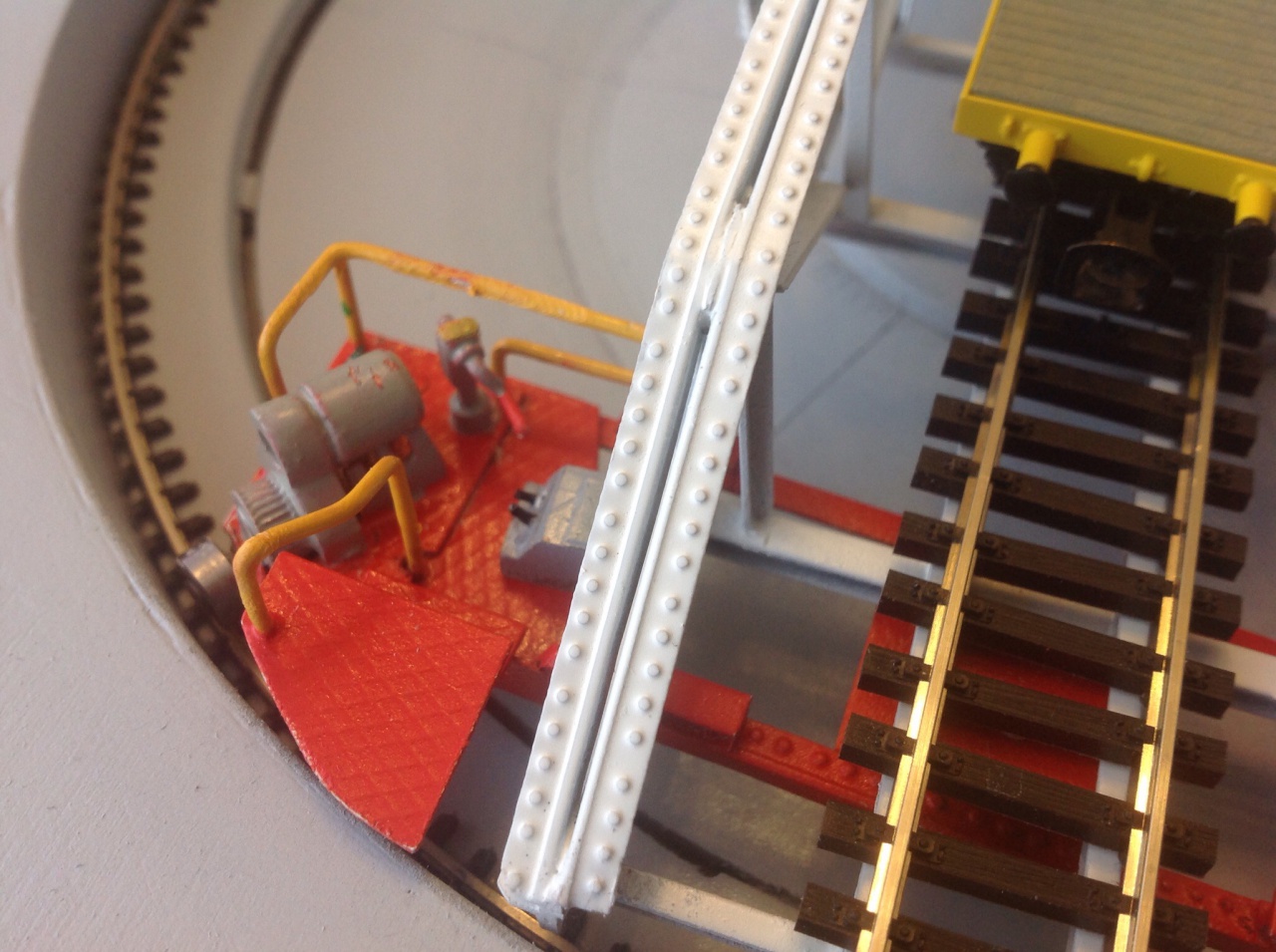

(#41713) etwg hozzászólása Válasz Jan 23, 2015

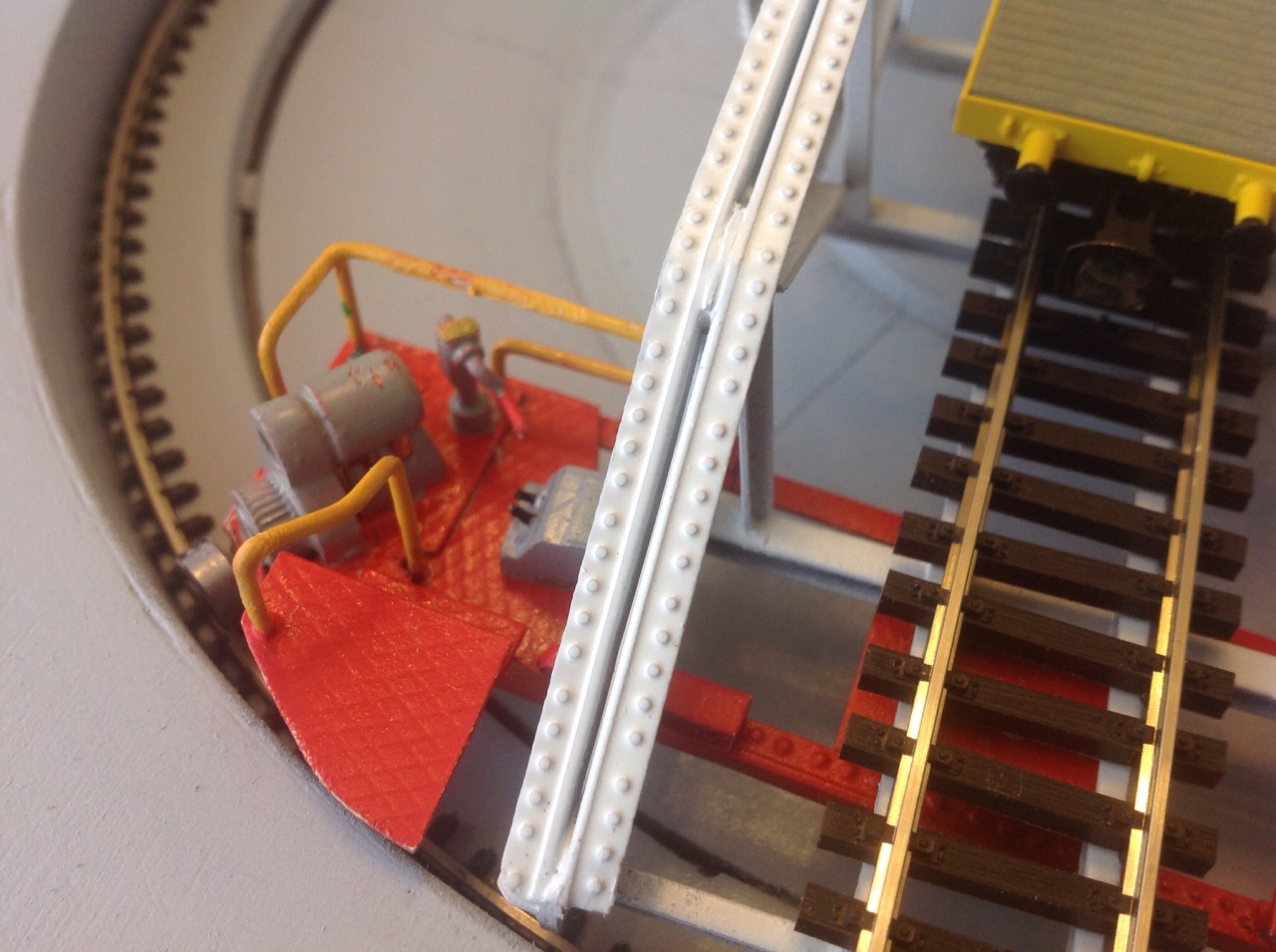

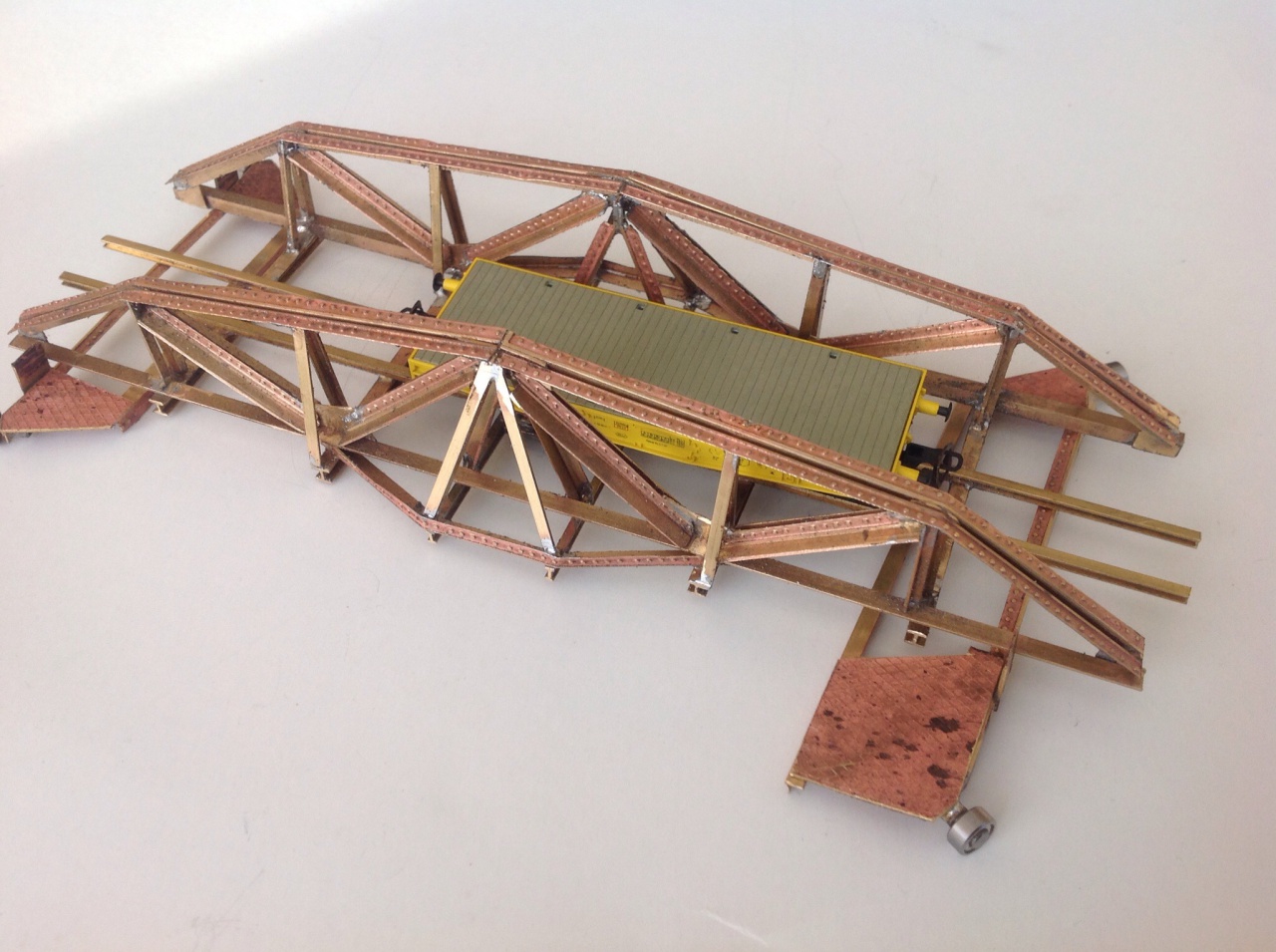

Már majdnem kész.




(#41715) BaTTka válasza etwg hozzászólására (#41713) Válasz Jan 23, 2015
Öööö...izé... LÁJK !
(#41716) etwg válasza BaTTka hozzászólására (#41715) Válasz Jan 23, 2015


Valahogy be kell, hogy hozzalak!

(#41740) maTTato válasza etwg hozzászólására (#41713) Válasz Jan 23, 2015
Ez egyre pofásabb...
(#41741) etwg válasza maTTato hozzászólására (#41740) Válasz Jan 23, 2015


Már szárad a festék rajta.
(#41754) baker6600 válasza etwg hozzászólására (#41713) Válasz Jan 24, 2015
Fantasztikusan néz ki
(#41755) etwg válasza baker6600 hozzászólására (#41754) Válasz Jan 24, 2015
Kösz, nemsokára lesznek festett képek.

(#41758) Kisfa válasza etwg hozzászólására (#41713) Válasz Jan 24, 2015
Klassz lett , tetszik !

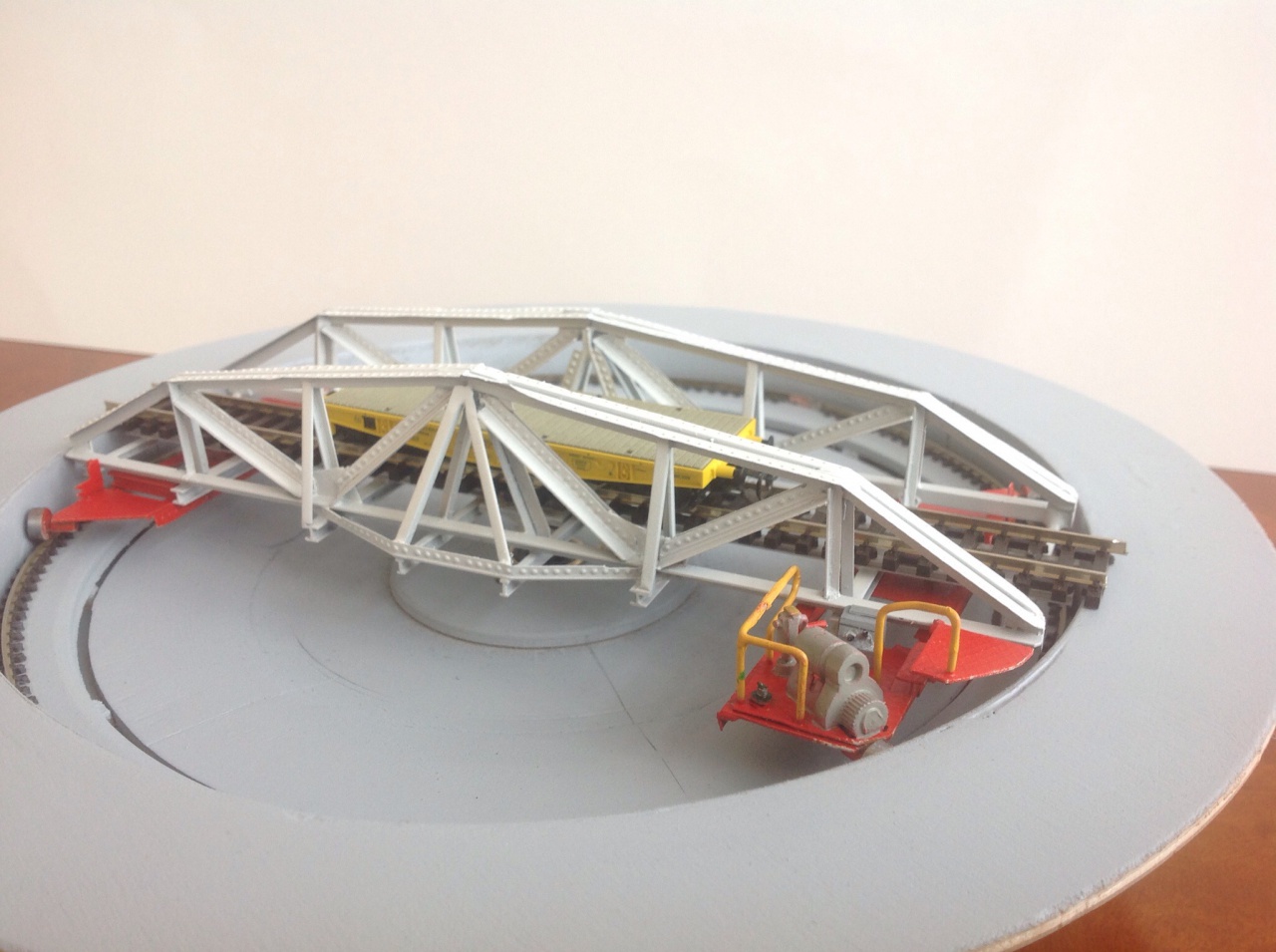

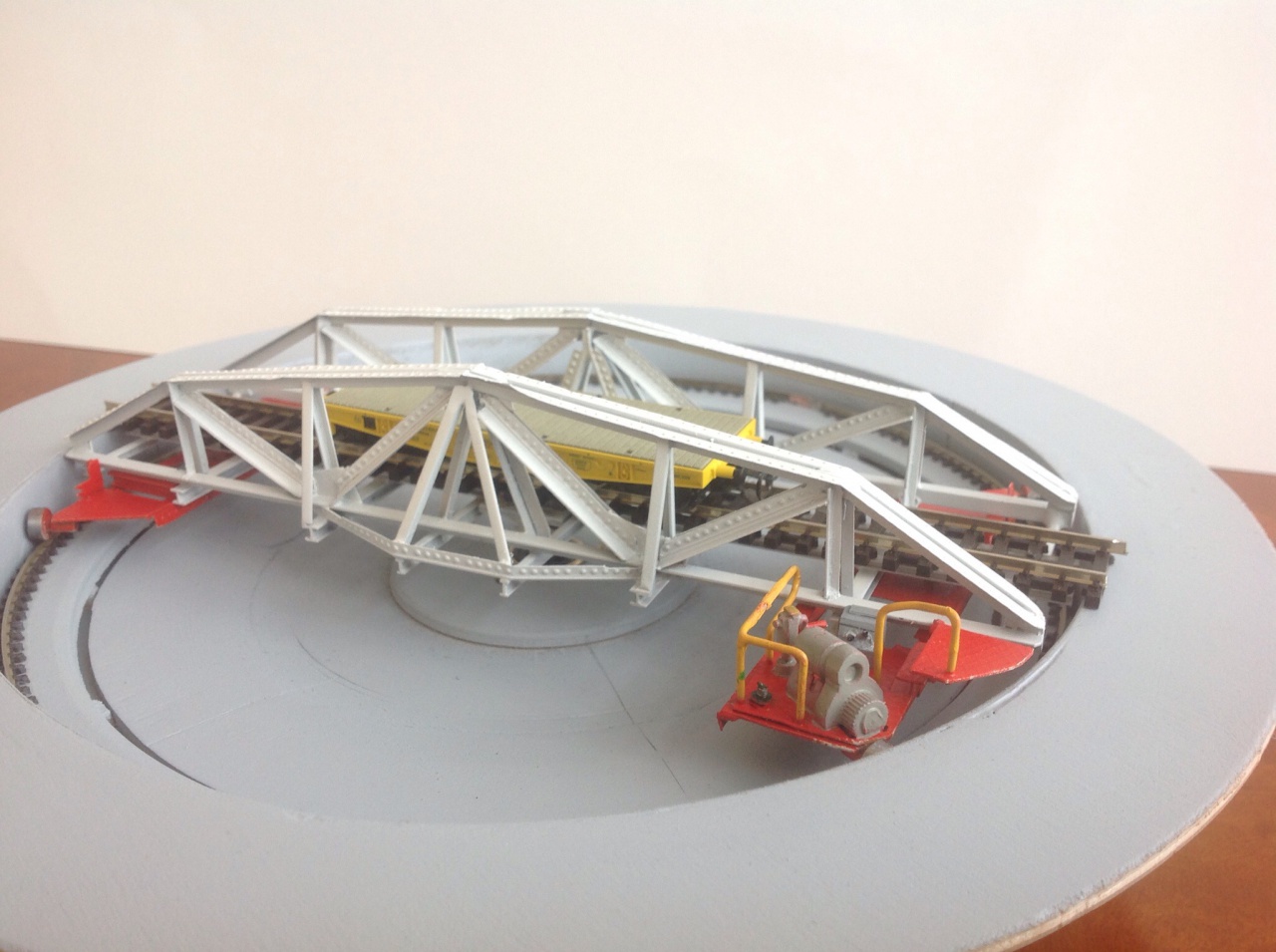

(#41760) etwg válasza etwg hozzászólására (#41713) Válasz Jan 24, 2015

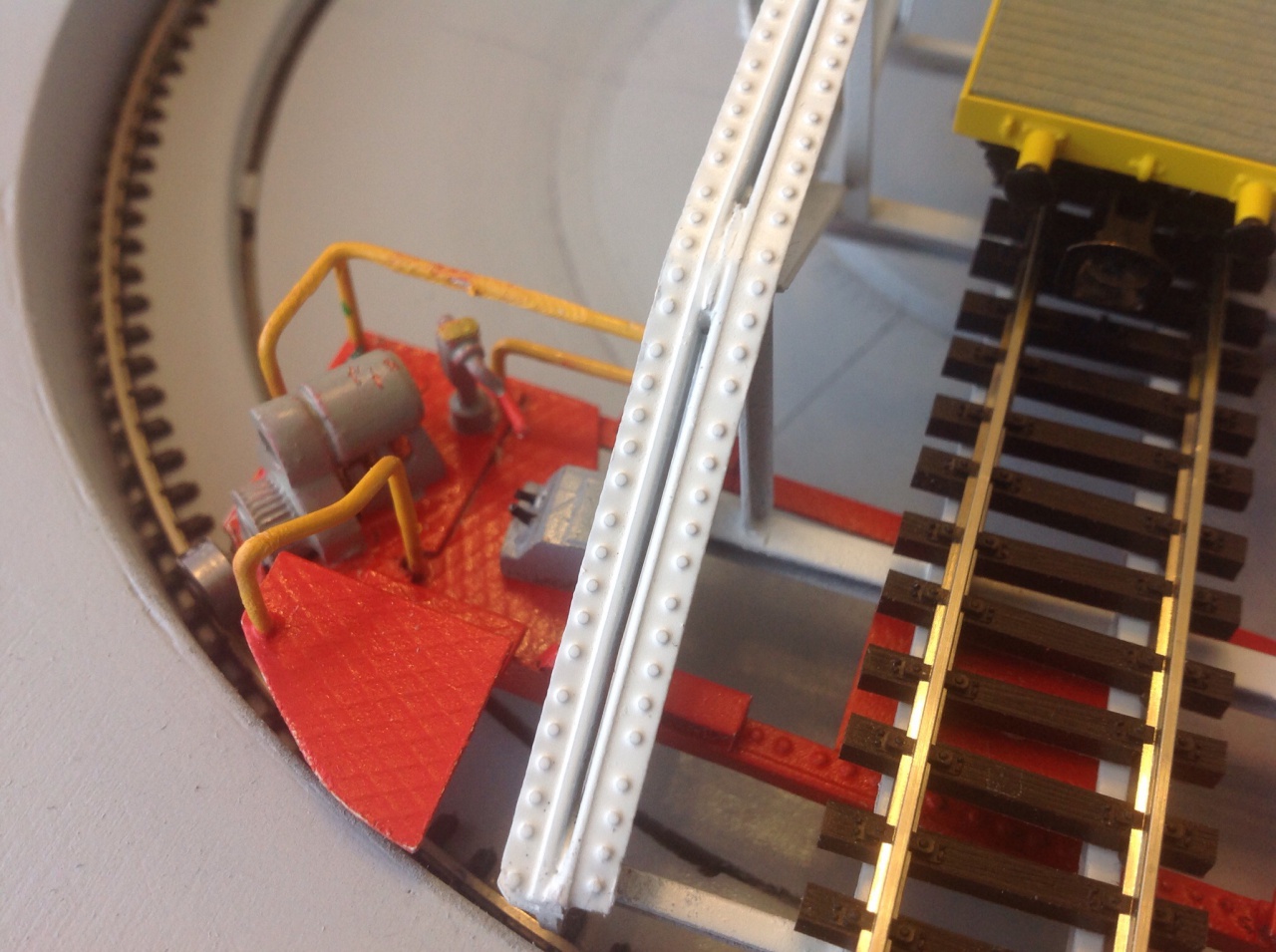

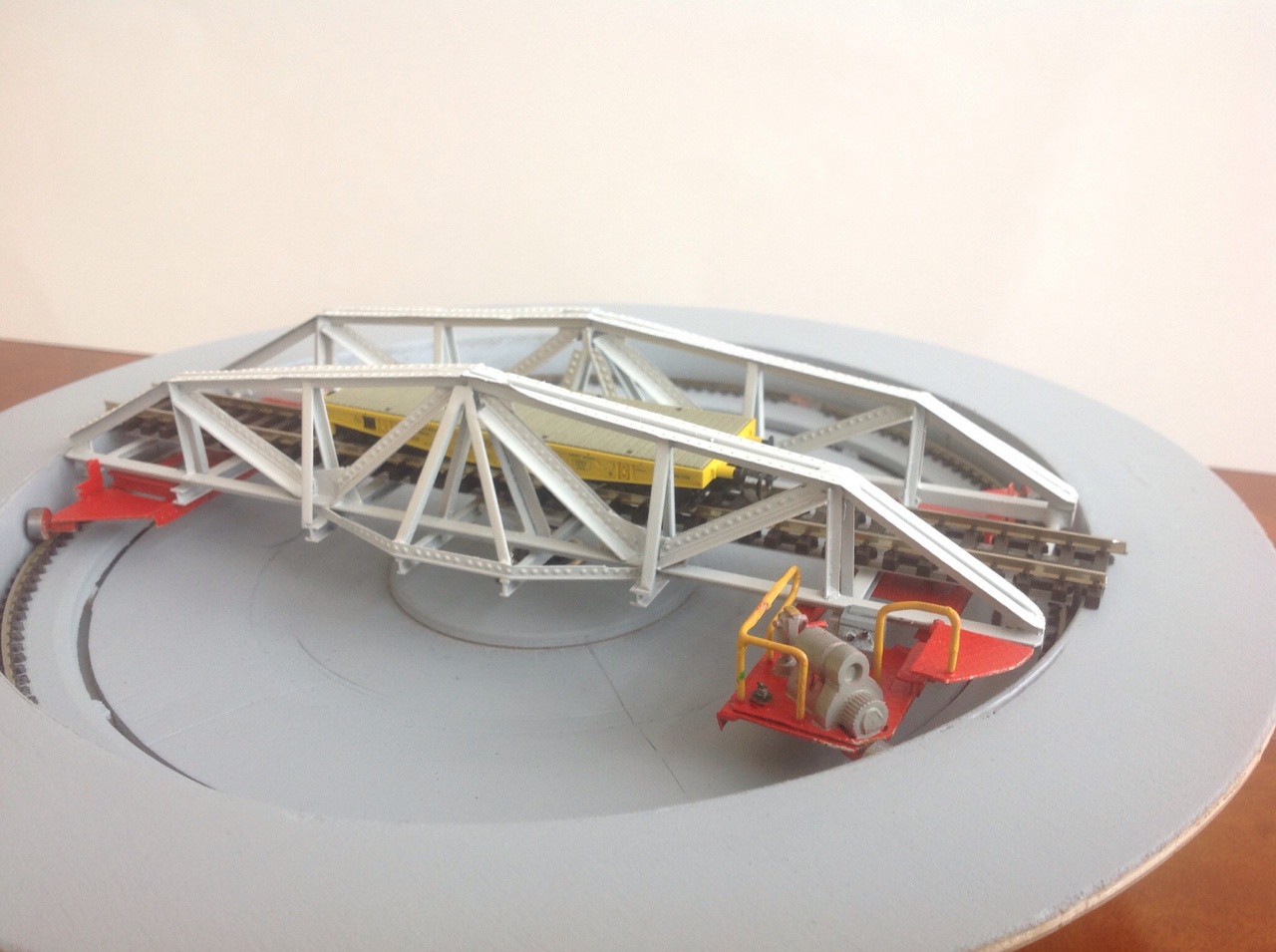

Ime a festéssel.
