Jármű építés, átalakítás és hasonlók....
|
Témaindító: Csukló, idő: Aug 5, 2010
Témakörök:
|
|
(#1400) Csukló hozzászólása
|
Válasz •
|
Aug 5, 2010 |
|

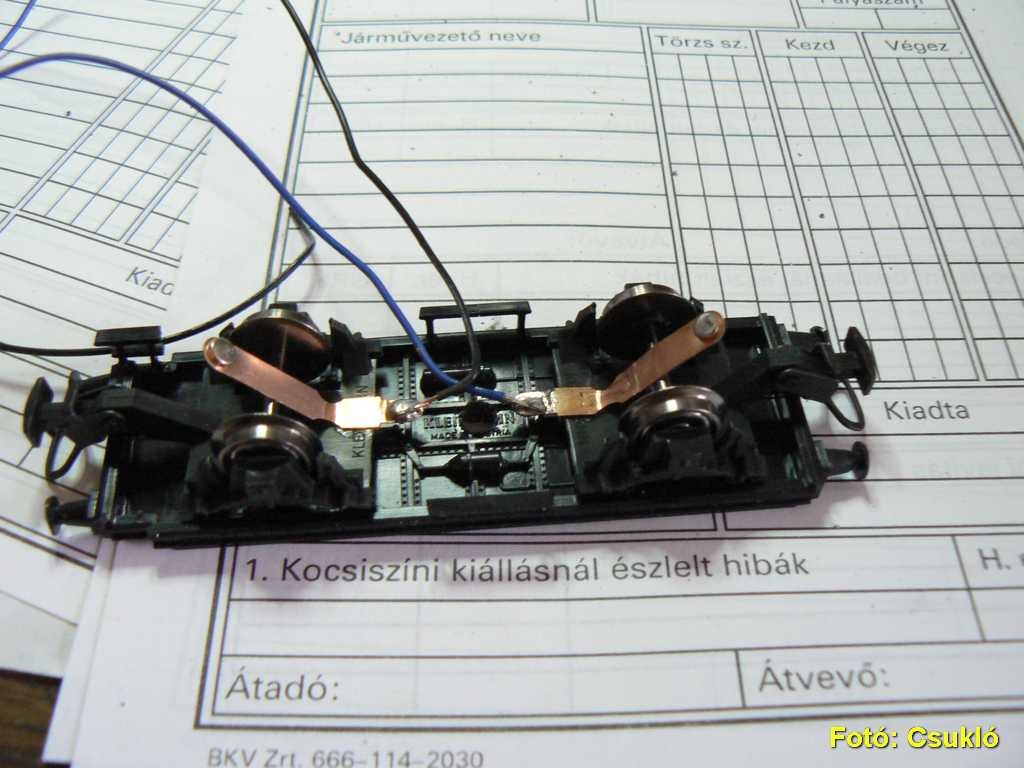

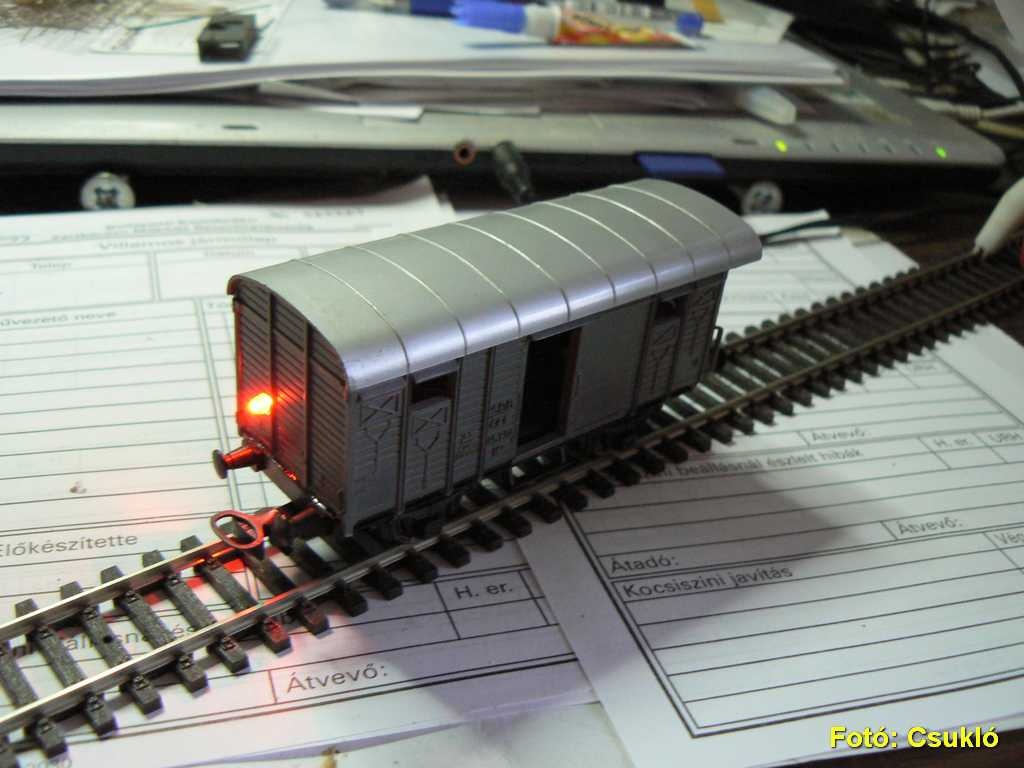

Kezdetnek egy "analóg" zárlámpa beépítése egy teherkocsiba!
|
|
(#1403) cs.csaby válasza Csukló hozzászólására (#1400)
|
Válasz •
|
Aug 5, 2010 |
|
üdv!
3 dolog (Nem okoskodás, csak észrevétel)
A rézlemezt rövidebbre vágnám a helyedben, mert nagyon kilóg. A LED-nek lereszelném a fejét és lefesteném az oldalát h lámpabúra formája legyen és valami stabkockával és előtétellenállással vennék le a fényerőből, mert így nagyon reflektor... De amúgy király az ötlet |
(#1404) SzerNoh válasza Csukló hozzászólására (#1400)
|
Válasz •
|
Aug 5, 2010 |
|
Gratulálok!
Sikerült egyedit alkotni .... csak a gyárak nehogy rákapjanak |
(#1405) Csukló válasza cs.csaby hozzászólására (#1403)
|
Válasz •
|
Aug 5, 2010 |
|
Ez az első ilyen alkotásom!
A rézlemezt le vágtam, ugyan nem ért le de biztos ami biztos.....
a többit meg még meglátom |
(#1406) cs.csaby válasza Csukló hozzászólására (#1405)
|
Válasz •
|
Aug 5, 2010 |
|
Okés!
Tényleg elég ritkán látni ilyent
ui.: A stabkocka azért lenne jó mert 5V-tól fölfelé fix értéket adna ki (javítsatok ha tévedek) és így csak rövid lenne az az idő, amíg a LED eléri a kívánt fényerőt, amit még egy ellenállással be tudsz lőni a kocka és a LED közé kötve. |
(#1407) Csukló hozzászólása
|
Válasz •
|
Aug 5, 2010 |
|
Következő "áldozat"
|
|
(#1408) cs.csaby válasza Csukló hozzászólására (#1407)
|
Válasz •
|
Aug 5, 2010 |
|
Te jó ég! Látom beindultál |
(#1409) SzerNoh válasza cs.csaby hozzászólására (#1408)
|
Válasz •
|
Aug 5, 2010 |
|
Ha elindul a vonat.... |
(#1410) Csukló válasza Csukló hozzászólására (#1407)
|
Válasz •
|
Aug 5, 2010 |
|
Végeredmény:
|
|
(#1411) Csukló válasza cs.csaby hozzászólására (#1408)
|
Válasz •
|
Aug 5, 2010 |
|
Ez egy régi Projekt!
SzerNoh mutatott egy videót amin láttam! |
(#1413) cs.csaby válasza Csukló hozzászólására (#1410)
|
Válasz •
|
Aug 5, 2010 |
|
Tök jó 555-tel villogtatod? |
(#1414) Csukló válasza cs.csaby hozzászólására (#1413)
|
Válasz •
|
Aug 5, 2010 |
|
NEM!
CV116 V95
|
(#1422) Antal Miklós válasza Csukló hozzászólására (#1400)
|
Válasz •
|
Aug 6, 2010 |
|

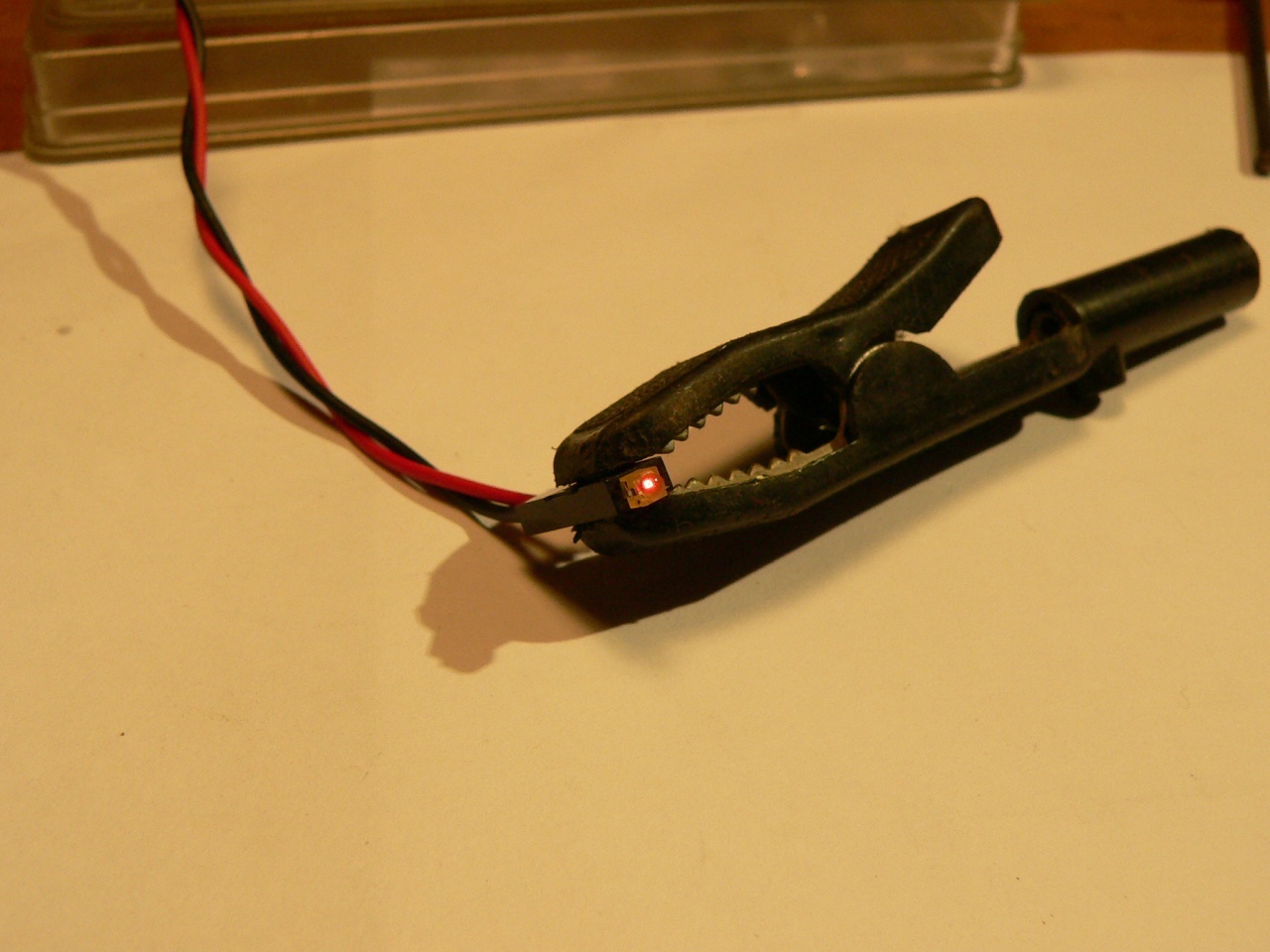

Én is elkészítettem egy zárlámpát. A LEDeket kicsit megreszeltem, hogy hasonlitson az eredetihez, majd 0,3mm CuZ (zománcozott rézhuzal) ráforrasztása, majd az egész festése. A helyét kifurtam a kocsiszekrényen, és beragasztottam.

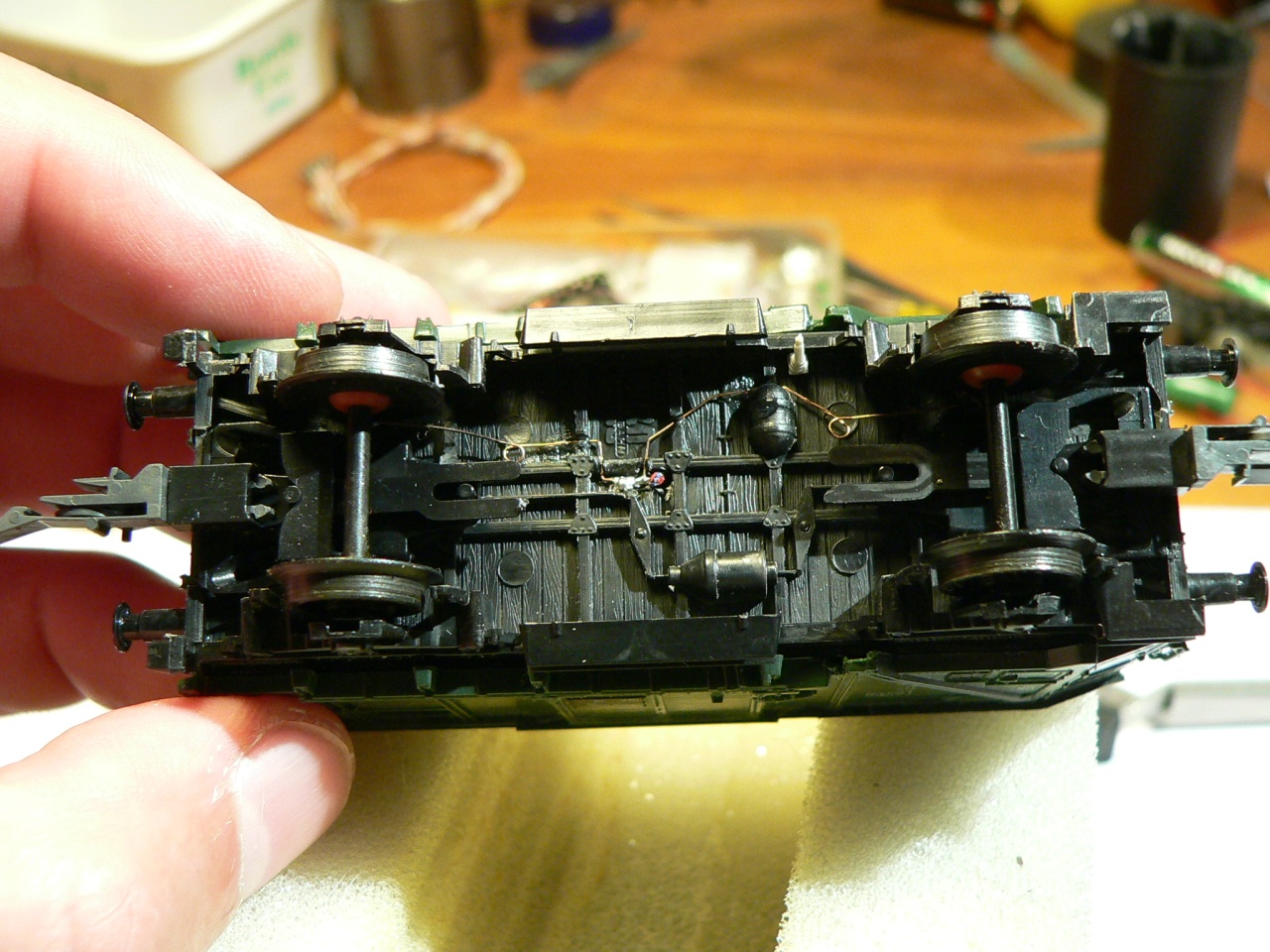

Kicseréltem a kerekeket, egyoldalon szigeteltekre mert az eredeti keréktartót használtam. Elkészitettem bronz huzalból a másik kerékhez a leszedő rugókat, és rögzitettem. Elektronika: egyenirányitás, szürökondi, majd 7805M IC mint áramgenerátor 10mA beállitva.
Igy sikerült. |
|
(#1423) Antal Miklós válasza Antal Miklós hozzászólására (#1422)
|
Válasz •
|
Aug 6, 2010 |
|
és igy nézz ki.
|
|
(#1426) Topi válasza Antal Miklós hozzászólására (#1423)
|
Válasz •
|
Aug 6, 2010 |
|
Hoopáá. Ez nem rossz! Gratulálok. Nagyon jól néz ki. |
(#1427) Csukló válasza Antal Miklós hozzászólására (#1423)
|
Válasz •
|
Aug 6, 2010 |
|
Gratula!
Nekem ez sajna nagyon pici! Nem tudnám ilyen szépen megcsinálni |
(#1446) GANZFAV válasza Csukló hozzászólására (#1410)
|
Válasz •
|
Aug 7, 2010 |
|
Aranyos!
Milyen dekóder van benne?
|
(#1447) GANZFAV válasza Antal Miklós hozzászólására (#1422)
|
Válasz •
|
Aug 7, 2010 |
|
Nem lett nagyon vékony az áramszedő rész? |
(#1450) Csukló válasza Csukló hozzászólására (#1411)
|
Válasz •
|
Aug 7, 2010 |
|
|
(#1451) Csukló válasza GANZFAV hozzászólására (#1446)
|
Válasz •
|
Aug 7, 2010 |
|
Trainmodules dekóder |
(#1453) ati101 válasza Antal Miklós hozzászólására (#1423)
|
Válasz •
|
Aug 7, 2010 |
|
Ez annyira jól néz ki, hogy kedvet kaptam a gőzmozdonyom világításának átalakításához! Eddig izzó adta a világítást most LED-re cserélem. Az SMD kivitel lehetőséget adna, hogy hátramenetben piros fényt adjon az eddigi világítás nélküli esethez képest. Egy ismerősöm azt mondta erre, hogy ez nem természetes, mert a valóságos esetben a gőzmozdonyoknak nem volt hátramenetben piros lámpája! Mi az igazság ez ügyben? |
(#1454) Frankye válasza ati101 hozzászólására (#1453)
|
Válasz •
|
Aug 7, 2010 |
|
Az ismerősödnek - részben - igaza van. A gőzösöknek csak az elejét jelölték meg (2 vagy 3, "melegfehér" fénnyel), a végét nem. Pontosabban akkor alkalmaztak ún. "zárlámpát", amikor önmagában, tehát kocsik nélkül ment a gőzös. Hátramenetben (ezt a gőzösöknél "fordított állású"-ként emlegették) szintén nem piros (vörös) fény, hanem egy (ha csak tolatott), vagy 2-3 (ha vonatot vitt) fehér fény volt rajta. |
(#1455) Frankye válasza Antal Miklós hozzászólására (#1423)
|
Válasz •
|
Aug 7, 2010 |
|
Nagyon profi! |
(#1463) ati101 válasza Frankye hozzászólására (#1454)
|
Válasz •
|
Aug 7, 2010 |
|
Köszönöm a szakszerű választ, így csak a fehér ledek lesznek beépítve! |
(#1465) lidi válasza Antal Miklós hozzászólására (#1423)
|
Válasz •
|
Aug 8, 2010 |
|
Klassz lett nagyon. Egy dolog fura nekem, tuti hogy arra a végére kellenek a lámpák ? Én is tervezem zárlámpásítani egy ilyen vagont, de én a másik végére tenném. |
(#1473) Balu002 hozzászólása
|
Válasz •
|
Aug 9, 2010 |
|
Sziasztok!

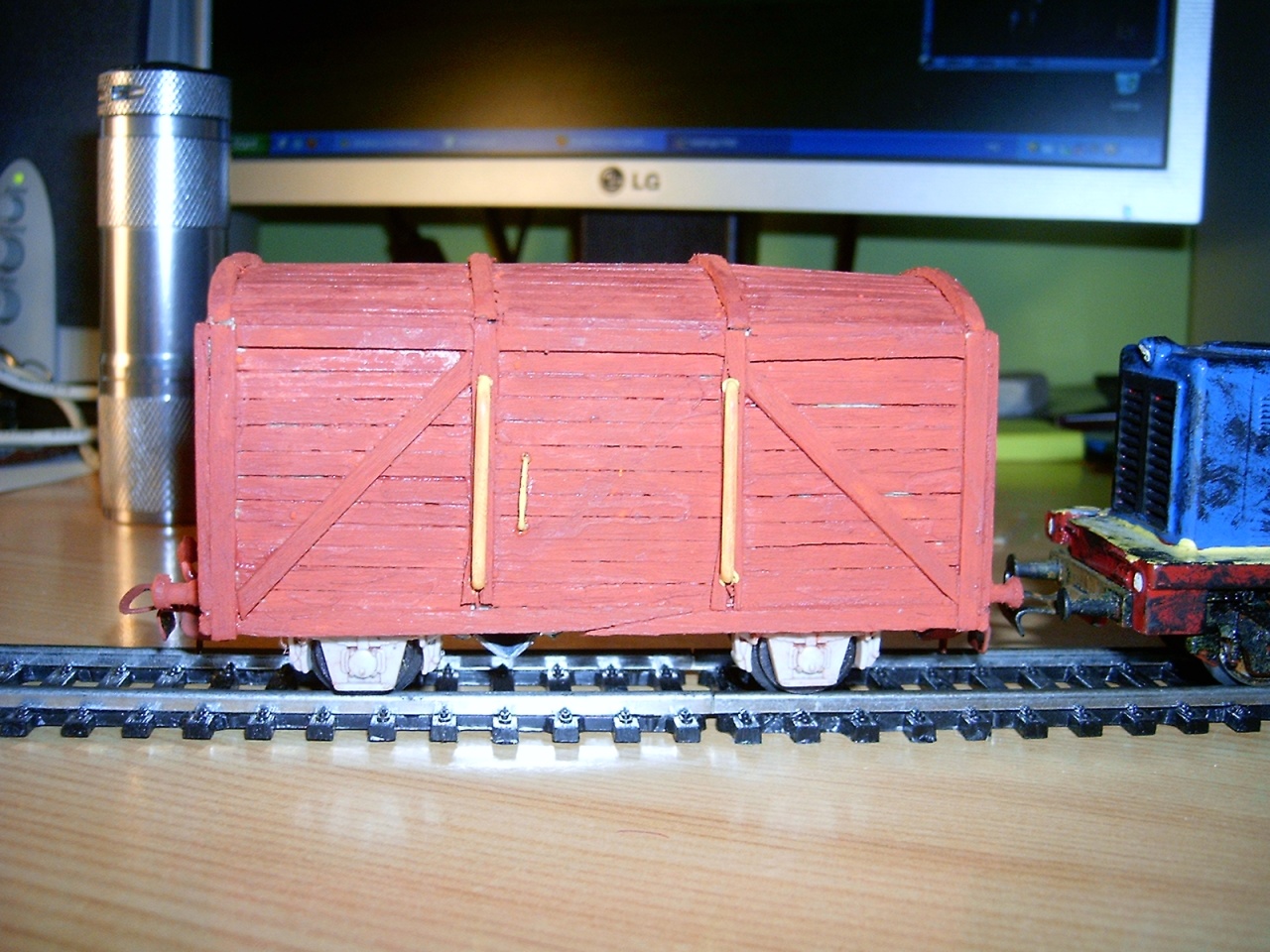

Én még új vagyok itt, és még nem is vagyok profi modellező, de igyekszem, pár napja találtam erre az oldalra, és gondoltam megmutatom a mai alkotásomat véleményezésre. Egy zárt fantázia teherkocsit építettem javarészt fogpiszkálókból. Nos vannak még benne girbegurbaságok, de életemben először csináltam ilyet. Az egész egy kezdőkészletes piko tartálykocsi alvázára épült, jó sok ragasztó felhasználásával. Kíváncsi vagyok mit gondoltok róla, véleményezzétek légyszi. Ja és még azt szeretném megkérdezni, hogy szerintetek hogyan lehetne a legegyszerűbben feliratozni? Máv feliratot, és egy pályaszámot szeretnék rá, esetleg egy két piktogramot amik szoktak lenni.
Üdv.: Balu |
|
(#1474) cs.csaby válasza Balu002 hozzászólására (#1473)
|
Válasz •
|
Aug 9, 2010 |
|
Nem rossz
A tető kereszttartói miből vannak? |
(#1475) Balu002 válasza cs.csaby hozzászólására (#1474)
|
Válasz •
|
Aug 9, 2010 |
|
Felszerelés előtt ujjal megtördelt hurkapálcika. A kapaszkodókon, és vonóhorgokon kívül minden hurkapálcából van a kasztnin. |
(#1481) Frankye válasza Balu002 hozzászólására (#1473)
|
Válasz •
|
Aug 10, 2010 |
|
Házilag feliratozni elég "macerás" lenne, nem tudsz olyan pici számokat-betűket készíteni, festeni. A "gyáriak" ún. "tamponnyomással", esetleg szitázással készülnek. |
(#1493) Balu002 válasza Frankye hozzászólására (#1481)
|
Válasz •
|
Aug 10, 2010 |
|
Akkor azt hiszem lesz rajta egy nagyobb MÁV felirat amekkorát sikerül csinálnom, meg esetleg egy pályaszám. |
(#1494) Abs válasza Balu002 hozzászólására (#1493)
|
Válasz •
|
Aug 11, 2010 |
|
|
(#1497) Balu002 válasza Abs hozzászólására (#1494)
|
Válasz •
|
Aug 11, 2010 |
|
Köszi, de sajnos ez sem lesz jó mert így utólag végiggondolva szerintem a fa felület miatt nem ragadna meg rajta, nem olyan sima mint a műanyag. Na meg nekem ez kissé drága |
(#1500) Viktor96 hozzászólása
|
Válasz •
|
Aug 11, 2010 |
|
Üdv!
Az lenne a kérdésem, hogy van aki meg tudja csinálni a világítást, hogy mikor a mozdony nem kap áramot akkor is világítson?
Pl egy személykocsi az állomáson.
Világítania kell, de ugye a mozdony nem mozog.
Valami ellenállásfélével?
Előre is köszönöm a válaszokat!
Üdv! |
(#1501) Topi válasza Viktor96 hozzászólására (#1500)
|
Válasz •
|
Aug 11, 2010 |
|
Erre leginkább a digitális rendszer alkalmas. Ott mindig állandó feszültség van a pályában.
Analóg rendszerre is létezik erre technológia, de kizárólag barkács megoldás. Elve az, hogy egy nagyfrekvenciás jel van állandóan a sínben. Egy kondenzátorral leválasztva és tárolva ez a nagyfrekvenciás jel alkalmas lehet fogyasztók táplálására... |
(#1505) Abs válasza Balu002 hozzászólására (#1497)
|
Válasz •
|
Aug 11, 2010 |
|
Ó, dehogynem! Ha csak simán leáztatod, és ráteszed egy ecsettel kinyomkodva alóla a levegőt, akkor is megragad, hát még ha végigcsinálod a teljes procedúrát (mattlakk, leáztat, lágyító, felragaszt, feszítő, mattlakk (fényeslakk)) akkor pláne. 500 Ft/lap szerintem igen jó ár, arról nem beszélve, hogy a vizesmatrica az egyik legegyszerűbb, és legolcsóbb feliratozási módszer.
Abs |
(#1508) Topi válasza Abs hozzászólására (#1505)
|
Válasz •
|
Aug 11, 2010 |
|
És tegyük hozzá, hogy majdnem az egyik legszebb is a tamponnyomás után.
Mivel a felületen maradó "fólia" lehelet vékony, szinte csak a festék vastagságú, így még szép is. |
(#1509) lidi hozzászólása
|
Válasz •
|
Aug 11, 2010 |
|
Tampon nyomásnál a tamponra milyen módszerrel kerül fel a festék ? Pl szitázásal ? Milyen a legjobb szita felbontása ?
Nem próbáltátok még házilag megoldani ?
Lehetne például belemarni, akár egy nyáklemezbe a mintát, feltölteni festékkel a mélyedést, majd lehúzni gumilappal a felesleget. Ezután rányomni a tampont, utána a tampont a festeni kívánt felületre. Na milyen ötlet ? Tampon meg lehetne radír, vagy valami öntött rugalmas szilikon. |
(#1510) Viktor96 válasza Topi hozzászólására (#1501)
|
Válasz •
|
Aug 11, 2010 |
|
Köszi a Választ!
Akkor majd kondenzátor után kell néznem. |
(#1511) Balu002 válasza Abs hozzászólására (#1505)
|
Válasz •
|
Aug 11, 2010 |
|
Hmm akkor lehet megpróbálom.

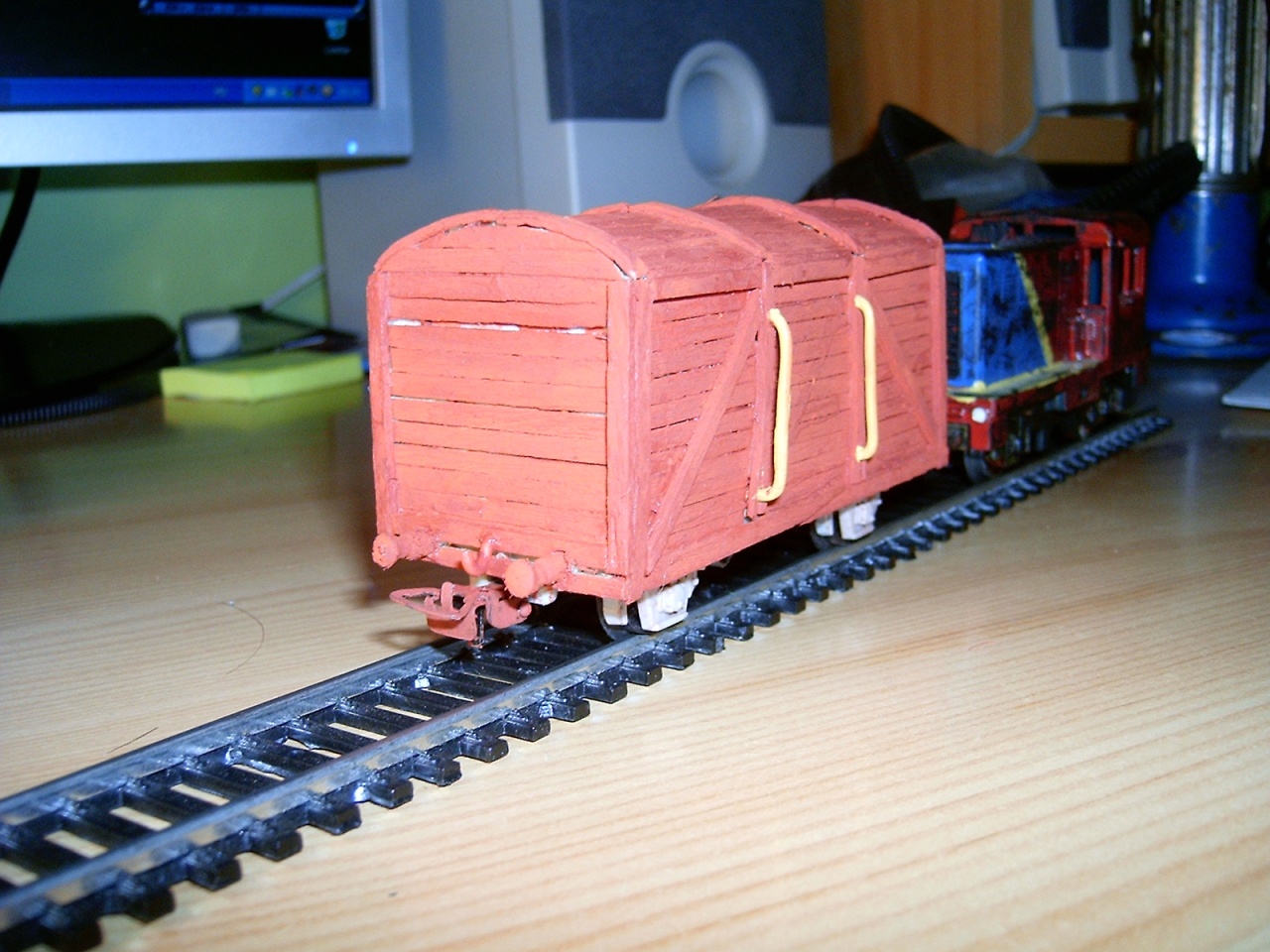

Viszont elkészült a testvére is a 2.0-ás modell, szerintem sokkal szebb lett mint az előző. Már az oldalak is párhuzamosak, és az egyenesek sem görbék ( annyira ), és nyitható ajtót is sikerült kreálnom rá. Kár hogy elfogyott a fölös tehervagon alvázam. |
|
(#1512) Abs válasza Topi hozzászólására (#1508)
|
Válasz •
|
Aug 11, 2010 |
|
Ez azért függ a matrica minőségétől is, de a BYG-nél valóban nagyon jó minőségű matricákat lehet kapni.
Abs |
(#1513) Abs válasza Balu002 hozzászólására (#1511)
|
Válasz •
|
Aug 11, 2010 |
|
Nem lett rossz!
Abs |
(#1514) Balu002 válasza Abs hozzászólására (#1513)
|
Válasz •
|
Aug 11, 2010 |
|
Igyekeztem minél jobban megcsinálni. Egy ilyen vagon gyártása érdekes, mert nagyon gyorsan megvan. Egy BKV mukit tervezek ilyen módszerrel építeni, csak alulemezeket is alkalmaznék. Az a baj, hogy csak E44 forgóvázat tudnék alkalmazni alapnak, annak meg a tengelytávja 5mm-el nagyobb :S |
(#1515) Viktor96 válasza Topi hozzászólására (#1501)
|
Válasz •
|
Aug 11, 2010 |
|
Lenne még egy kérdés, ha nem gond!
Milyen kondi kell, H0-hoz és hogyan kell bekötni?
A LED mind két végére kell egy egy kondi?
Vagy csak az egyikre?
Előre is köszönöm a választ!
Üdv! |
(#1516) Balu002 hozzászólása
|
Válasz •
|
Aug 11, 2010 |
|
Én is tennék fel egy kérdést. egy 5V-os stabkocka mennyire tolerálja a 15V bemenő feszültséget hűtés nélkül? ( Két ledet kéne meghajtania) |
(#1517) Balu002 válasza Viktor96 hozzászólására (#1515)
|
Válasz •
|
Aug 11, 2010 |
|
Mire kellene a kondi bele? Hogy ne hirtelen aludjon ki a fénye? Mert ahhoz szerintem jó akármilyen kondi, csak legyen elég kapacitása. És a led-del párhuzamosan kell a kondi |
(#1518) Viktor96 válasza Balu002 hozzászólására (#1517)
|
Válasz •
|
Aug 11, 2010 |
|
Igen, mert például ha ugye megáll a személykocsi, ne aludjon ki a fény(mert szegény utasok egymásra borulnának ).
Nem tudom, hogy hogy működik, de hány µF-nak kell lenni és hány voltnak?
Bocsánat, hogy ilyen sokat kérdezek, suliba még nem tanultuk, de engem nagyon érdekelne.
Előre is köszönöm!
Üdv! |
(#1519) Balu002 válasza Viktor96 hozzászólására (#1518)
|
Válasz •
|
Aug 11, 2010 |
|
Hát ahhoz hogy egy állomáson való tartózkodást átvilágítson nem megfelelő a kondi, vagy valami irtó nagy kapacitású kéne, ami fizikailag is sok helyet foglal, de szerintem fél percnél tovább nem világítana kondival. A legmegfelelőbb szerintem valami kis akku lenne, vagy szuperkapacitás ( vagy hogy hívják) de boltban ilyet még sehol nem láttam, de ez nem zárja ki hogy árulják. Ha meg hülyeségeket beszélek akkor javítson ki valaki, én se vagyok nagy zseni a témában |
(#1520) Viktor96 válasza Balu002 hozzászólására (#1519)
|
Válasz •
|
Aug 11, 2010 |
|
Akkor lehet, hogy rosszul, de úgy emlékszek, mintha valamelyik Fórumon olvastam volna.
Te mire gondoltál, hogy miért kell a kondi?
Mármint azért kérdezem, hogy hátha tudnám használni az ötleted amire gondoltál.
|
(#1521) Balu002 válasza Viktor96 hozzászólására (#1520)
|
Válasz •
|
Aug 11, 2010 |
|
Ha lekapcsolod az áramot akkor a led hirtelen alszik ki, és arra gondoltam hogy kis kondival megoldható lenne hogy fokozatosan halványuljon el. |
(#1522) Viktor96 válasza Balu002 hozzászólására (#1521)
|
Válasz •
|
Aug 11, 2010 |
|
Ja értem.
Köszi a válaszokat!
Üdv! |
|
|
