Terepasztal- és vasútmodell tervező szoftverek
|
Témaindító: Frankye, idő: Júl 30, 2010
Témakörök:
|
|
(#1215) Frankye hozzászólása
|
Válasz •
|
Júl 30, 2010 |
|
Cs.csaby fórumtárs kérésére és javaslatára nyitottam a topicot.
Ide jöhetnek a tervező szoftverekkel kapcsolatos tapasztalatok, észrevételek, javaslatok, stb.
Figyelem!
Az oldal nem támogatja az illegális szoftverhasználatot, ezért a "töréseknek", illegális kódoknak, stb. nincs helye a fórumban! |
(#1219) cs.csaby válasza Frankye hozzászólására (#1215)
|
Válasz •
|
Júl 30, 2010 |
|
Tökéletesen egyetértek a feltételekkel
Akkor az első kérdés annak a vasútmodelles CAD-szoftvernek a neve volna, mert nem sikerül megtalálni, pedig keresem ám |
(#1221) Frankye válasza cs.csaby hozzászólására (#1219)
|
Válasz •
|
Júl 30, 2010 |
|
Én is kerestem, de eddig még nem leltem rá... Azért nem adom fel! |
(#1223) Frankye válasza Frankye hozzászólására (#1221)
|
Válasz •
|
Júl 30, 2010 |
|
|
(#1224) Frankye válasza Frankye hozzászólására (#1223)
|
Válasz •
|
Júl 30, 2010 |
|
|
(#1226) Frankye válasza Frankye hozzászólására (#1224)
|
Válasz •
|
Júl 30, 2010 |
|
Íme még egy, azoknak, akik jók német nyelvben:
WinTrack |
(#1227) cs.csaby válasza Frankye hozzászólására (#1224)
|
Válasz •
|
Júl 30, 2010 |
|
Köszönöm, ezek jó kis progik, de én magát a gördülő állományt szeretném egy tervezőprogram segítségével elkészíteni (a későbbi "gyártáshoz") |
(#1228) Frankye válasza cs.csaby hozzászólására (#1227)
|
Válasz •
|
Júl 30, 2010 |
|
Ja hogy ahhoz keresel programot! Bocs, ezt benéztem...
Arra viszont nem tartom valószínűnek, hogy lenne külön progi, esetleg az első linken lévők között akad ilyen. |
(#1229) cs.csaby válasza Frankye hozzászólására (#1228)
|
Válasz •
|
Júl 30, 2010 |
|
Köszönöm, majd nézelődök |
(#1234) Abs válasza cs.csaby hozzászólására (#1227)
|
Válasz •
|
Júl 30, 2010 |
|
Szia!
Lehet, hogy én is félreértelek, de:
2D-s rajzok tervezéséhez az Autodesk cég AutoCAD nevű programját tudom javasolni. 3D-s modellezéshez pedig a Turbosquid ingyenes, gMax nevű programját javaslom.
Abs |
(#1268) lidi hozzászólása
|
Válasz •
|
Júl 31, 2010 |
|
Üdv !
Én is keresgéltem tervező progikat. De nem találtam ingyenest ami tartalmazza a Piko A track sineket. Így nekiálltam írni egyet.
Itt egy nagyon korai verzió, alap síneket ismeri, le lehet őket pakolgatni, mozgatni, forgatni. El is lehet menteni a tervet.
Egyenlőre nem kapcsolódnak össze a sínek, akárhova le lehet pakolni őket.
--
Mellékletet kérésre töröltem.
Topi |
(#1282) lidi hozzászólása
|
Válasz •
|
Aug 1, 2010 |
|
Volt egy kis hiba a programban, angol winen ment csak.
Az új verzió (és a későbbi javítottak is) : itt található
Örülnék ha kipróbálnátok, és lenne némi visszajelzés. |
(#1300) cs.csaby válasza lidi hozzászólására (#1282)
|
Válasz •
|
Aug 2, 2010 |
|
Nagyon jó kis program Tökéletesen elég szerintem mindenféle tervezőmunkához. A 3D az már csak vevőcsábító a gyáriknál. Szerintem így tovább, bővítsd a sínkészletet és nagyon jó lesz ez |
(#1365) lidi válasza lidi hozzászólására (#1282)
|
Válasz •
|
Aug 4, 2010 |
|
Új verzió ismét, került bele még pár féle vágány, és most már teljes képernyőre is lehet rakni. |
(#1372) lidi válasza cs.csaby hozzászólására (#1369)
|
Válasz •
|
Aug 4, 2010 |
|
Köszi hogy teszteled. Vannak érdekes dolgok, pl a G231 -es sín az nem is 231mm hosszú. Alig találtam meg a német leírásban, hogy pontosan mekkora. Viszont a K30 -as kereszteződéssel bajban vagyok. Ott semmi méret nincs megadva. Valaki ki tudná számítani nekem ? Vagy esetleg lemérné-e nekem valaki ha van otthon ? |
(#1374) cs.csaby válasza lidi hozzászólására (#1372)
|
Válasz •
|
Aug 4, 2010 |
|
Számításaim szerint 120 mm-esek kereken az egyenes részek...
Persze ezt egy egyenes sín lemérésével állapítottam meg. A kereszteződésnek 16 talpfája van, a végén is az utolsó kettő ki van hozva egyenesre. Beleszámoltam a sínszál túllógását a végeken. Így jött ki De ha valaki tud pontosabbat, írja meg!!!
Üdv: Csaba |
(#1375) cs.csaby válasza cs.csaby hozzászólására (#1374)
|
Válasz •
|
Aug 4, 2010 |
|
Ja és még egy észrevétel. Ha nem túl bonyolult, szerintem tegyél bele egy asztalkörvonal-rajzoló funkciót is |
(#1415) lidi válasza cs.csaby hozzászólására (#1375)
|
Válasz •
|
Aug 6, 2010 |
|
Igen, ezt én is tervezem, lehessen rajzolni egyéb dolgokat is ne csak síneket. |
(#1420) Antal Miklós válasza Frankye hozzászólására (#1224)
|
Válasz •
|
Aug 6, 2010 |
|
Sziasztok, a modul terepasztalom kezelő pultját késziteném. Tud valaki, valamilyen ügyes sw-t, amivel a vágány rajzolatot meg lehetne tervezni a pult lapjára? HO Tillig, Pilz sinrendszert nagyon kevés sw támogatja.
Van ötlete valakinek, hogy ezt hogyan is lehetne ezt a rajzot, a pult lapjára felvinni? (A3- A2 méret) Köszönettel. |
(#1435) cs.csaby válasza Antal Miklós hozzászólására (#1420)
|
Válasz •
|
Aug 6, 2010 |
|
ceruza, vonalzó, körző, filc
(én így csináltam annó, nem lett rossz ) |
(#1438) lidi válasza cs.csaby hozzászólására (#1374)
|
Válasz •
|
Aug 6, 2010 |
|
Köszi a méretet! Egyre bonyolultabb dolgok jönnek már, nehezebben haladok, de azért van fejlemény ma is:
0.4 újítások: Bővebben: Link új sínek: K15, K30, DKW, a lerakott sínek összetapadnak, és szögbe is beállnak ha elég közel viszitek egymáshoz, felhasznált sínek darabszámát számolja a program. |
(#1458) Frankye válasza cs.csaby hozzászólására (#1435)
|
Válasz •
|
Aug 7, 2010 |
|
Így van. Nem hiszem, hogy lenne efféle program, legalábbis eddig még (én) nem találkoztam ilyesmivel. (Már csak azért sem, mert annyira különfélék az igények...) |
(#1462) cs.csaby válasza lidi hozzászólására (#1438)
|
Válasz •
|
Aug 7, 2010 |
|
Nagyon király
Ha tervezek majd, tuti ezt használom úgy megtetszett
(1 valami. Ha már piko, én a H0e szerelmese vagyok, azok nem lesznek benne mondjuk másféle színnel, mint fekete, hogy meg lehessen különböztetni? )
Üdv: Csaba |
(#1464) lidi válasza cs.csaby hozzászólására (#1462)
|
Válasz •
|
Aug 7, 2010 |
|
Köszi az elismerést! Hmm, H0-e az nem Piko ugye. Ha van valami méretezett rajzaid a vágányelemekről, akkor be tudom rakni őket. Kérdés hogy hogyan ? Ömlesszem be a Piko H0 sínek közé ? Szükséges-e egyszerre használni tudni többféle pályakészlet elemeit ? |
(#1469) cs.csaby válasza lidi hozzászólására (#1464)
|
Válasz •
|
Aug 8, 2010 |
|
Szerintem elfér, de nem ömlesztve és szerintem legyen is más színű, mint a rendes H0, hogy meg lehessen különböztetni. Nézek majd, hátha van valami rajz itt elfekvőben.
Üdv.: Csaba
Csak így tovább |
(#1558) lidi hozzászólása
|
Válasz •
|
Aug 13, 2010 |
|
|
(#1559) Csukló válasza lidi hozzászólására (#1558)
|
Válasz •
|
Aug 13, 2010 |
|
Te írtad?
Milyen nyelvű? |
(#1564) lidi válasza Csukló hozzászólására (#1559)
|
Válasz •
|
Aug 13, 2010 |
|
Igen, saját fejlesztés. C++ builderben van írva. |
(#1566) Csukló válasza lidi hozzászólására (#1564)
|
Válasz •
|
Aug 13, 2010 |
|
Én írni neked kicsit nehéz Magyar nyelv.
Kérdezni mily nyelven olvasnám a program utasítását ha használom? |
(#1567) Abs válasza Csukló hozzászólására (#1566)
|
Válasz •
|
Aug 13, 2010 |
|
Angol. |
(#1568) lidi válasza Csukló hozzászólására (#1566)
|
Válasz •
|
Aug 13, 2010 |
|
Annyira a programozásra koncentráltam, azt hittem programnyelv iránt érdeklődsz. Szóval angol, de nincs jelentősége, pár szó van csak benne. |
(#1736) lidi hozzászólása
|
Válasz •
|
Aug 20, 2010 |
|
Nem akartam külön topikot ennek a kérdések, de nincs valakinek tillig standard 2.5mm (régi PILZ modell sín) H0 sínekről adatai ? Pl egyszerű kitérőről azt le tudom mérni, hogy 185mm hosszú, meg hogy 15 fokos a kitérés, de hogy milyen az ívsugár ? Kiszámoltam persze, de jobb lenne egy katalógus adat. (nekem 714,78 -ra jött ki) |
(#2037) Superman hozzászólása
|
Válasz •
|
Aug 31, 2010 |
|
Sziasztok!
Tudnátok ajánlani valami egyszerűen használható 3D-s vasútmodellező programot? pls help
(cadrail-t próbáltam de nem jött be és a railmodellert nem tudtam letölteni)
Előre is köszi! |
(#2040) Misi Misi válasza lidi hozzászólására (#1736)
|
Válasz •
|
Aug 31, 2010 |
|
Lehet a CADRail Nevű programmal oly módón, hogy lefotózod a váltót, majd beszkenneled és a képet beolvasod a programba, majd aztán megpróbálsz ráilleszteni két darab sínt úgy, hogy pontosan lefedje. Aztán csak megnézed a sínek adatait. ITT egy videó arról, hogy hogyan is elhet megcsinálni.
Misi |
(#2041) Misi Misi válasza Superman hozzászólására (#2037)
|
Válasz •
|
Aug 31, 2010 |
|
Esetleg még a Win Track-et próbáld meg, mert ott például a teljes ROCO sínkészlet előre be van programozva. Ha megtalálom, küldök linket kész pályatervekről amik evvel lettek készítve.
Mellesleg én a CADRail-t használom, és nagyon meg vagyok elégedve vele. Szerintem nagyon egyszerűen lehet benne dolgozni, én is most készítek egy komplett "custom" terepasztalt, aminek az a lényege, hogy az összes váltót házilag készítem el, sőt az ívek nagy részét is én találom ki. Eddig 20 darab váltót már el is készítettem.
Misi |
(#2054) lidi válasza Misi Misi hozzászólására (#2041)
|
Válasz •
|
Szept 1, 2010 |
|
Ezekről képet rakj már fel légyszi, mármint a saját készítésű váltókról ! |
(#2058) Csukló hozzászólása
|
Válasz •
|
Szept 1, 2010 |
|

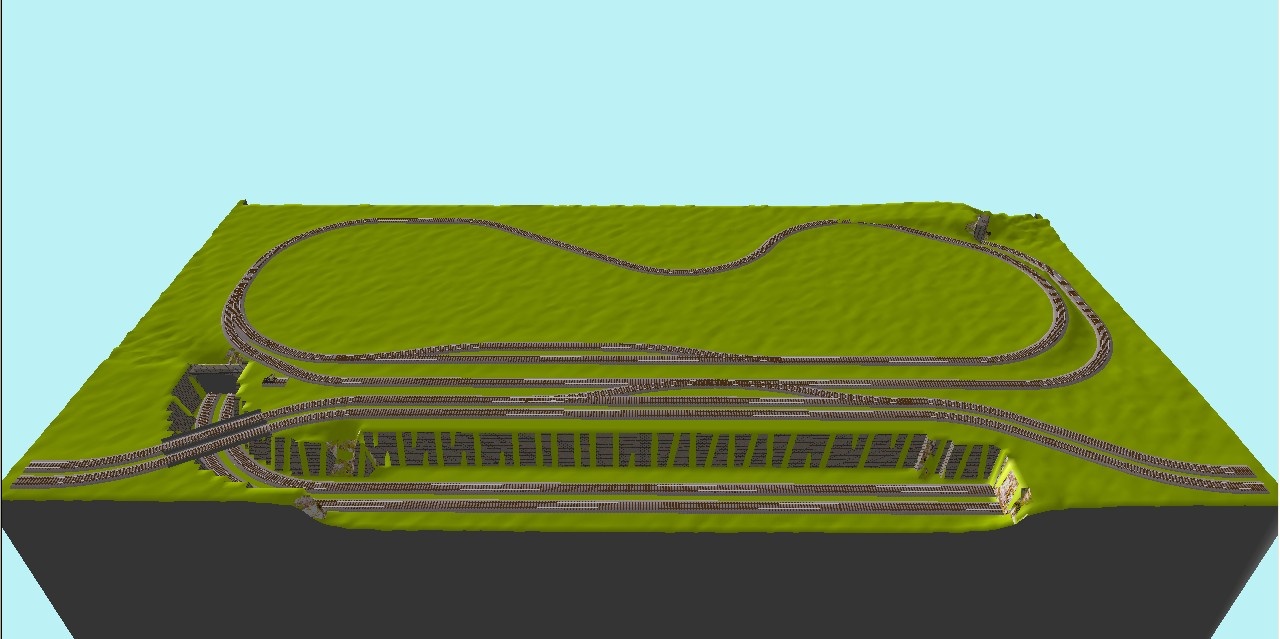

Egy soha meg nem valósult terv |
|
(#2059) Misi Misi válasza lidi hozzászólására (#2054)
|
Válasz •
|
Szept 1, 2010 |
|
Feltöltöttem róluk képeket a fotótárba a váltók című albumba. Feltöltöttem egy videót is tesztelés közben, ITT megnézheted.
Megpróbálom pdf-be áttenni a pályatervemet és azt is közzéteszem. Kíváncsi vagyok a véleményetekre. |
(#2061) Csukló válasza Misi Misi hozzászólására (#2059)
|
Válasz •
|
Szept 1, 2010 |
|
Én inkább a villamosnál maradok a PIKO sínnem tuningolt Kleinbahn váltóknál! |
(#2063) Misi Misi válasza Csukló hozzászólására (#2061)
|
Válasz •
|
Szept 1, 2010 |
|
Persze, attól függ, kinek mi tetszik és kinek mire van igénye, pénze... Nekem speciel nincs több százezer forintom a váltókra, meg akármennyire is szeretem a vasútmodellezést, nekem ennyit nem ér meg.
A másik ok, hogy szeretnék egy olyan terepasztalt építeni, amiben a lehető legtöbb dolgot én építem meg. A saját építésű váltóknak egy másik oka is van, méghozzá a helykihasználás. Rájöttem, hogy sokkal kisebb helyre be tudom szorítani a váltókörzeteket, ha az adott körülményekhez tervezem meg a váltókat.
Persze van még rajtuk mit javítani, például észrevehető, hogy a belső terelősínek nincsenek meg, de azokat egyrészt nehéz a váltósínből meghajlítani, másrészt én úgy vettem észre, hogy nincs rájuk akkora szükség mint a külső terelősínekre. Az állítóművek asztal alattiak lesznek, csigahajtásosak. |
(#2065) Csukló válasza Misi Misi hozzászólására (#2063)
|
Válasz •
|
Szept 1, 2010 |
|
Tisztellek és becsüllek azért mert mindent magad szettnél csinálni!
Idézet: „Ritka az ilyen modellező. (Sajnos)”
Az én megoldásom ha ügyes vagyok akkor a motoros váltók kb 1000- be fájnak.... |
(#2066) Superman hozzászólása
|
Válasz •
|
Szept 1, 2010 |
|
Tanulok németül elvileg de nem annyit hogy megértsem a win track-ot. Még annyit megmondanátok hogy ha lehet akkor hogy tudom megnézni a tervem 3D-ben cadrailban és hegyeket, folyókat és hidakat hogy tudnék jelölni? |
(#2067) Csukló válasza Superman hozzászólására (#2066)
|
Válasz •
|
Szept 1, 2010 |
|
Hát a hegyet én sem tudom, hogy kell jelölni, nekem is egy barátom készíti a terveket! |
(#2068) Superman hozzászólása
|
Válasz •
|
Szept 1, 2010 |
|
Lehet hogy inkább maradok a régi papíron tervezésnél de azért köszi |
(#2069) Superman hozzászólása
|
Válasz •
|
Szept 1, 2010 |
|
LoL vagy painten tervezek |
(#2070) Misi Misi válasza Superman hozzászólására (#2066)
|
Válasz •
|
Szept 1, 2010 |
|

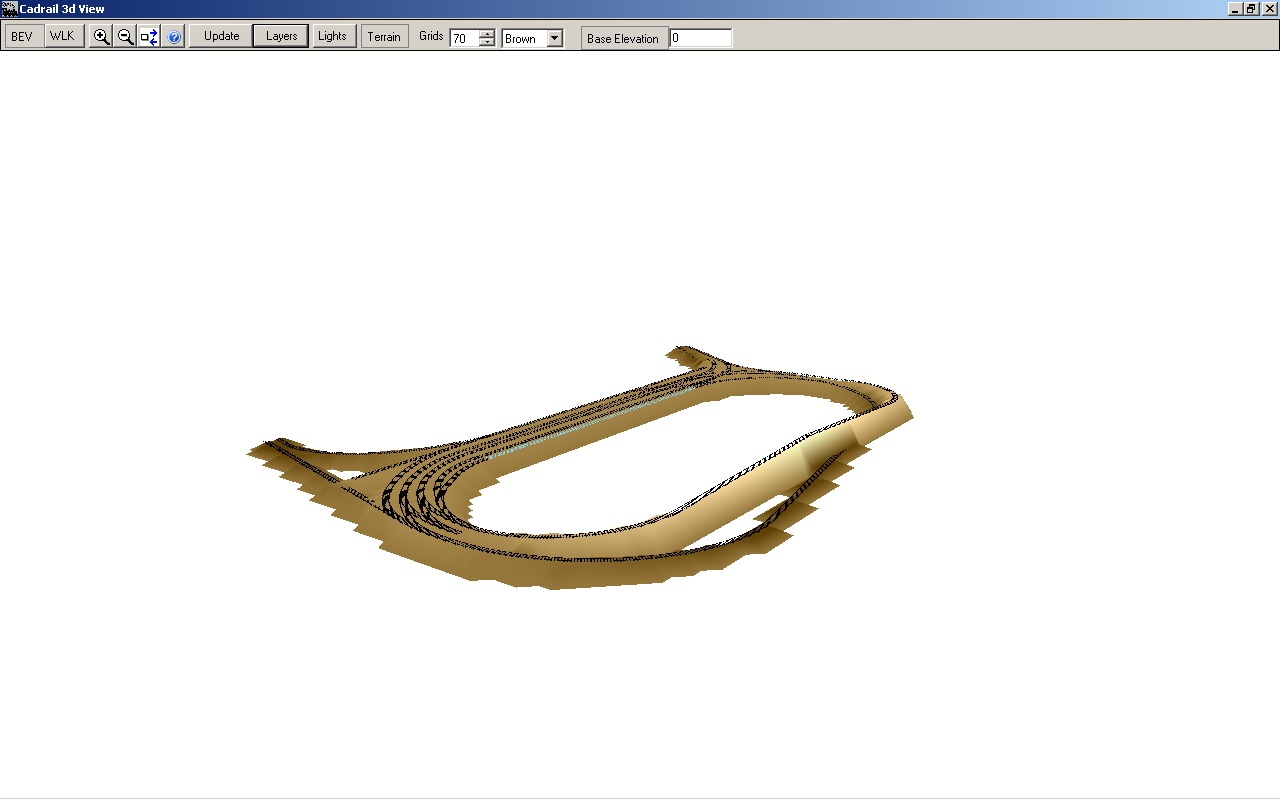

Húha, most megfogtál, mert a 3D nézet az még oké: menü:
options/3D view, és akkor ő elkészíti a modellt egy külön kis ablakban, amiben aztán tudod forgatni. Hidakat a sínekhez úgy tudsz bejelölni, hogy layert váltasz, a layerrel együtt pedig sínt.
A folyókkal már kicsit nehezebb, mert ott is layert kell váltani, de ott meg kell neki mondani, hogy csak egy csíkot rajzoljon, ne pedig sínt. Ugyanígy az utaknál is. Hegyeknél is inkább csak a topológiai vonalakat lehet lerajzolni, de akkor meg sok csíkot kell húznod.
Ilyen dolgokra szerintem nem jó a CADRail, viszont hogy megtervezd a pályát 3D-ben és aztán visszanézd, arra nagyon jó

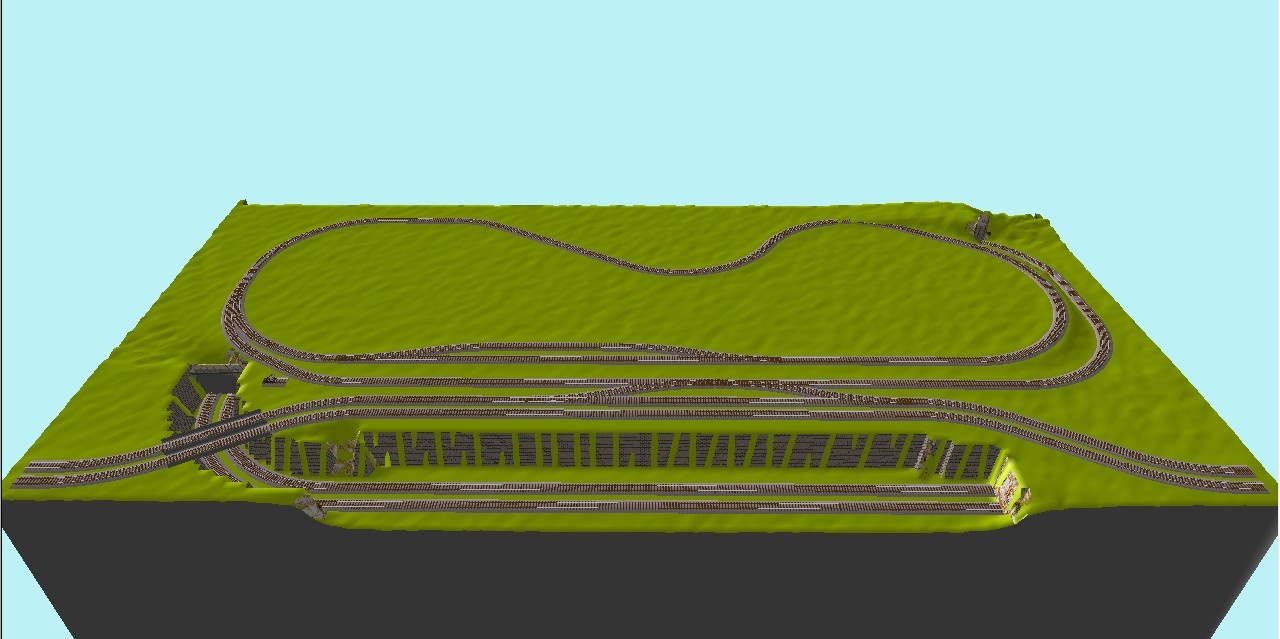

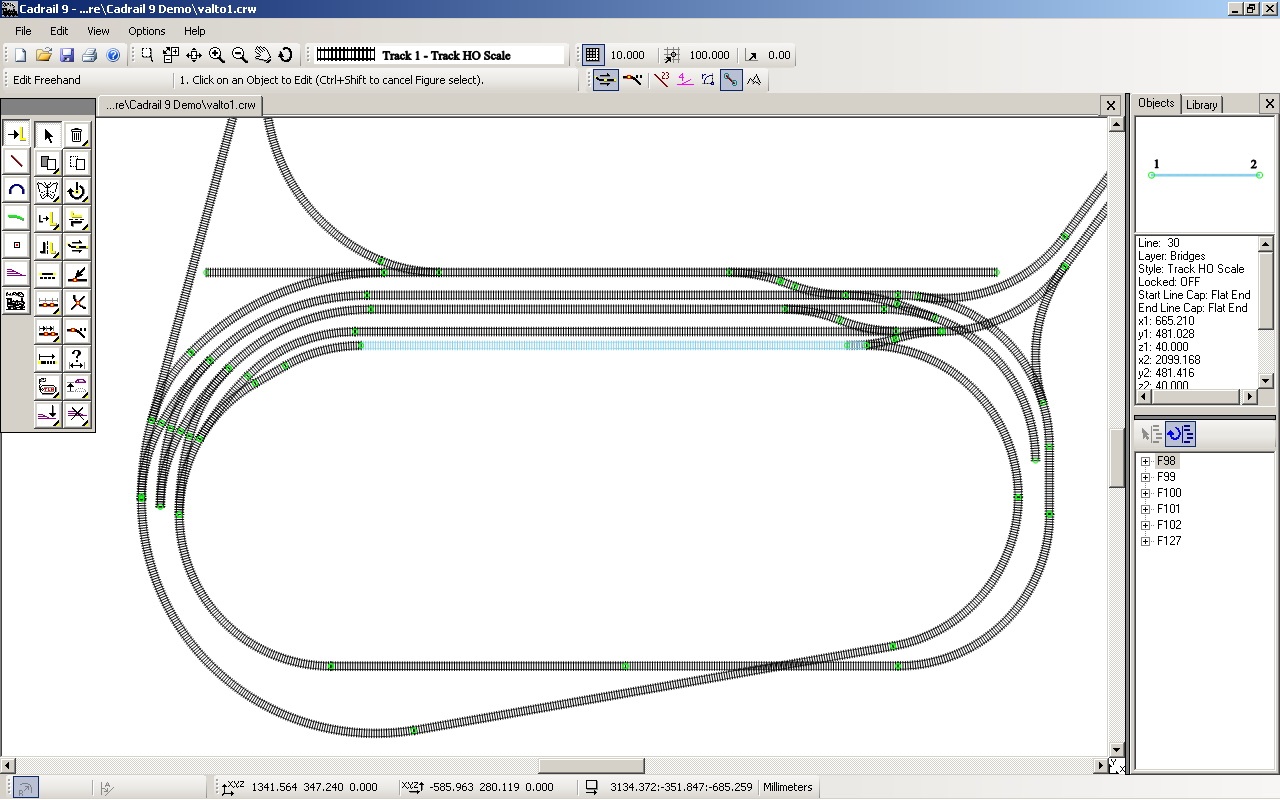

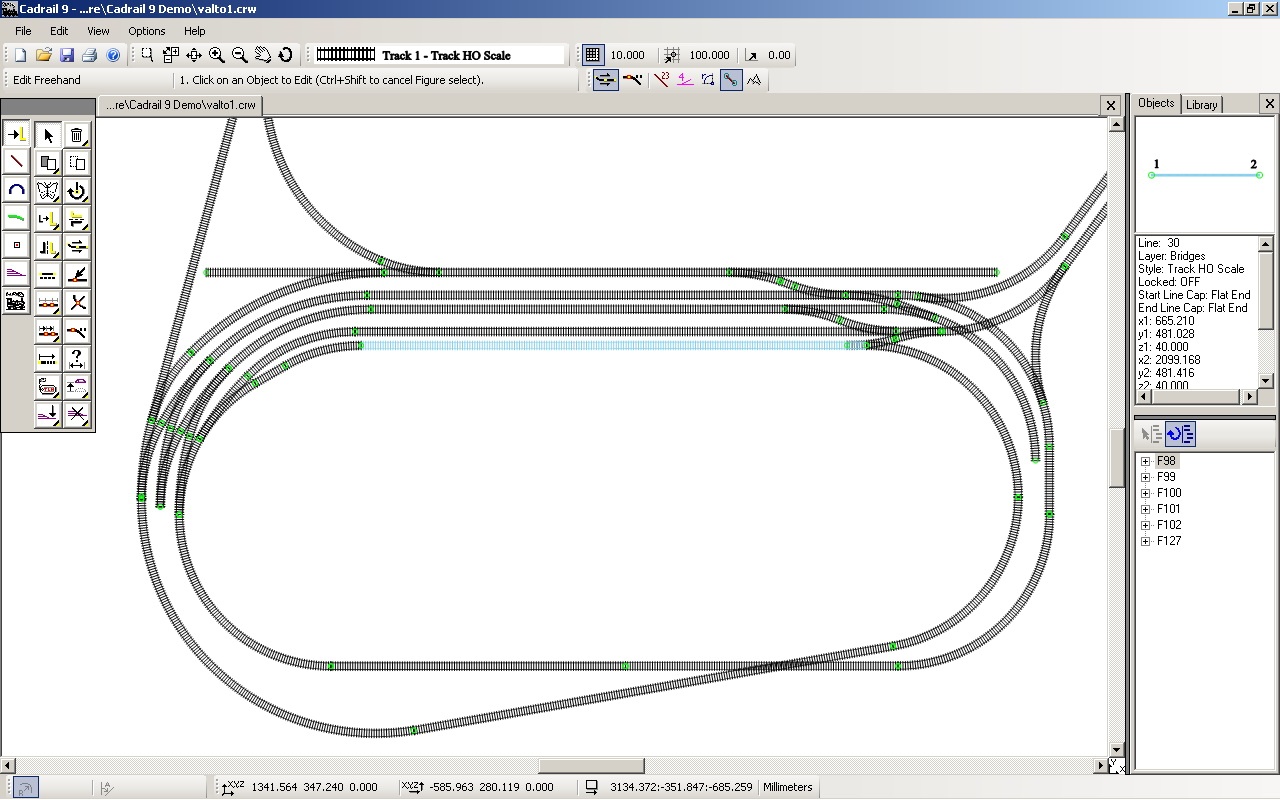

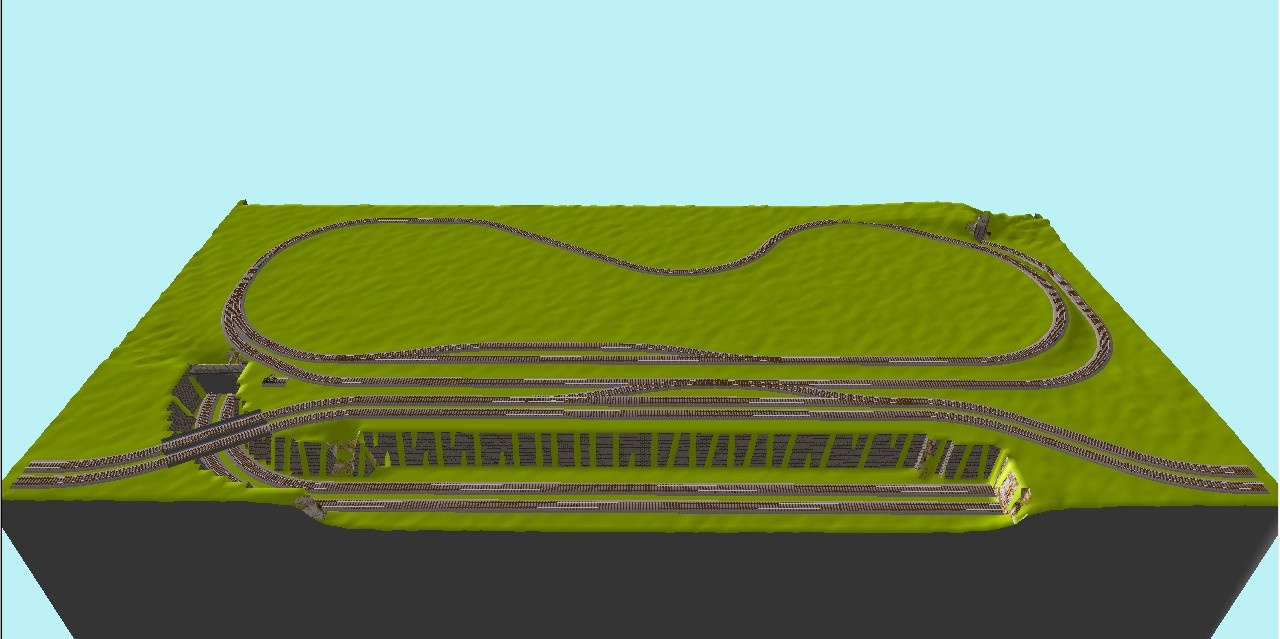

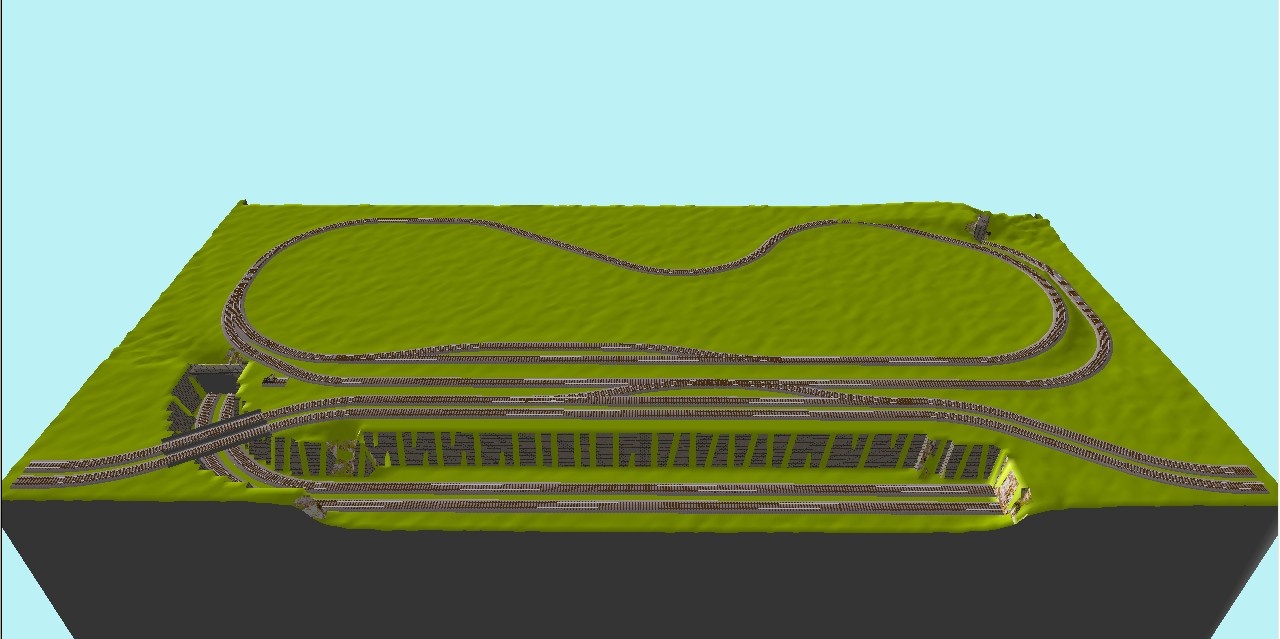

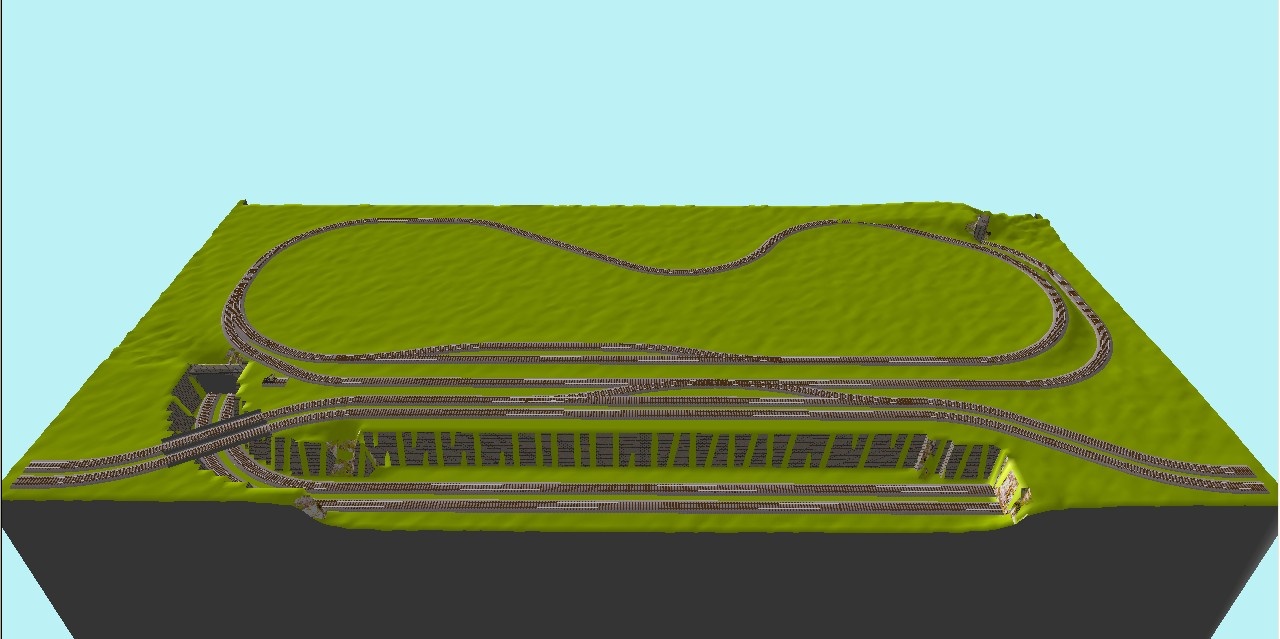

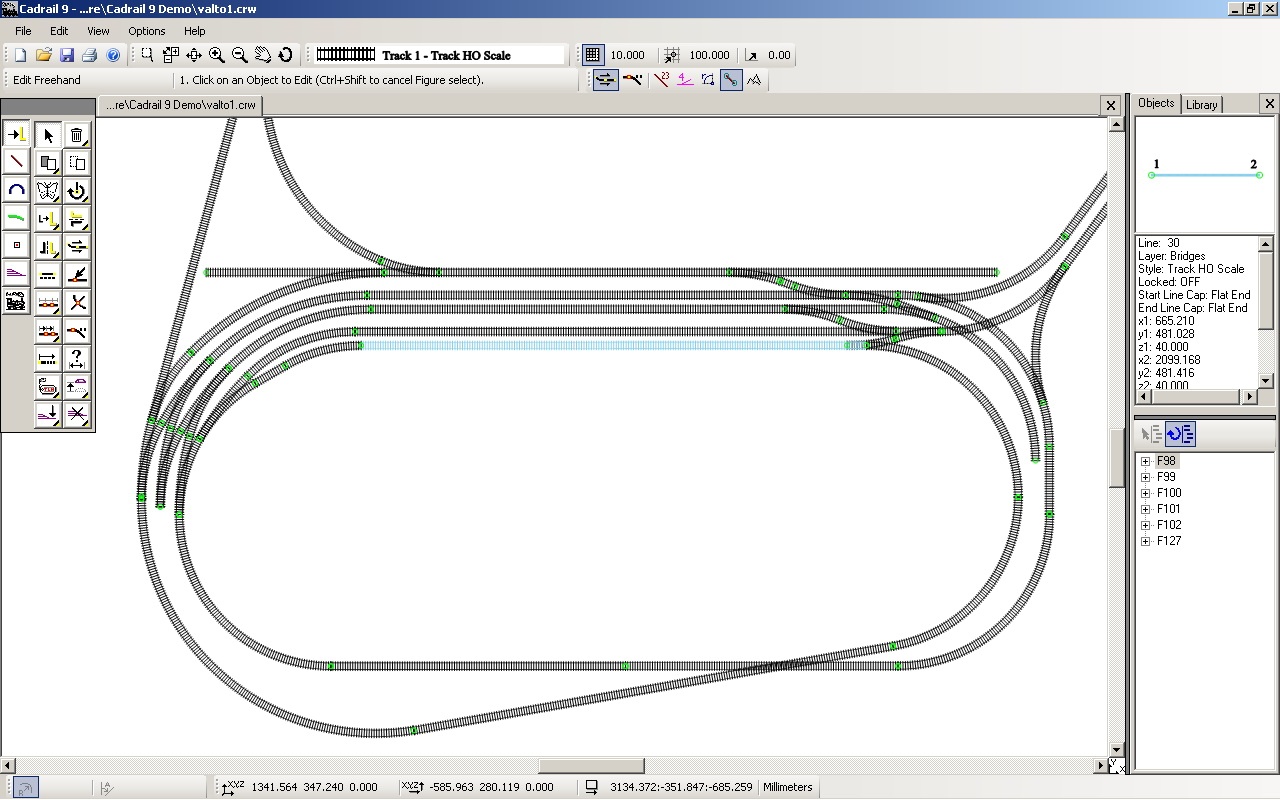

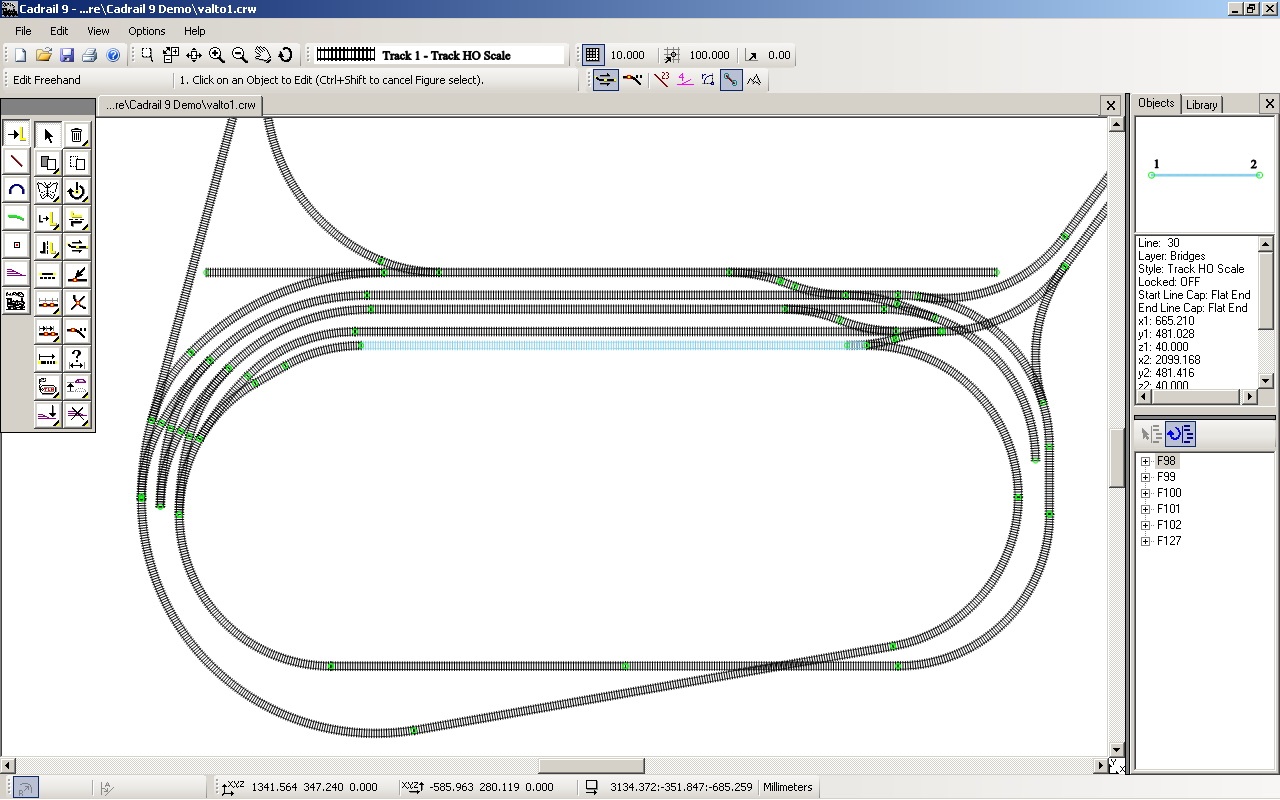

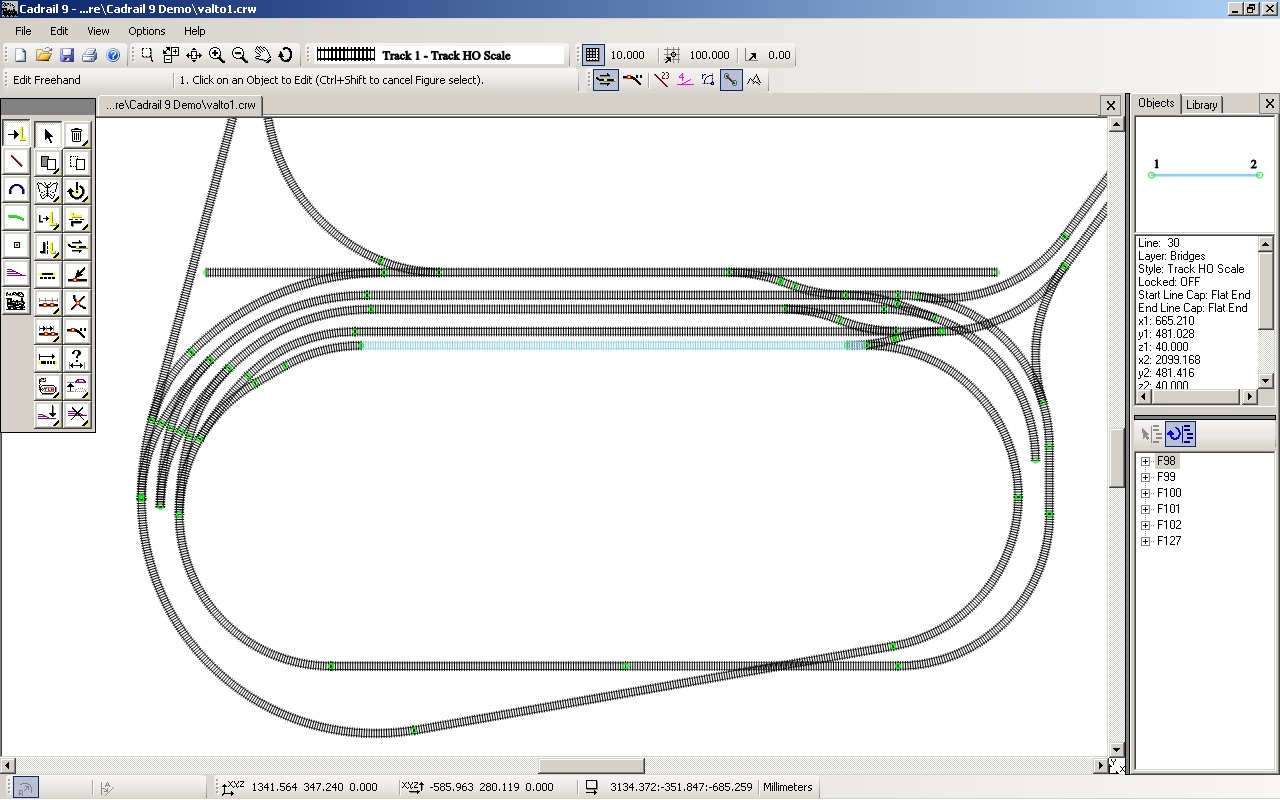

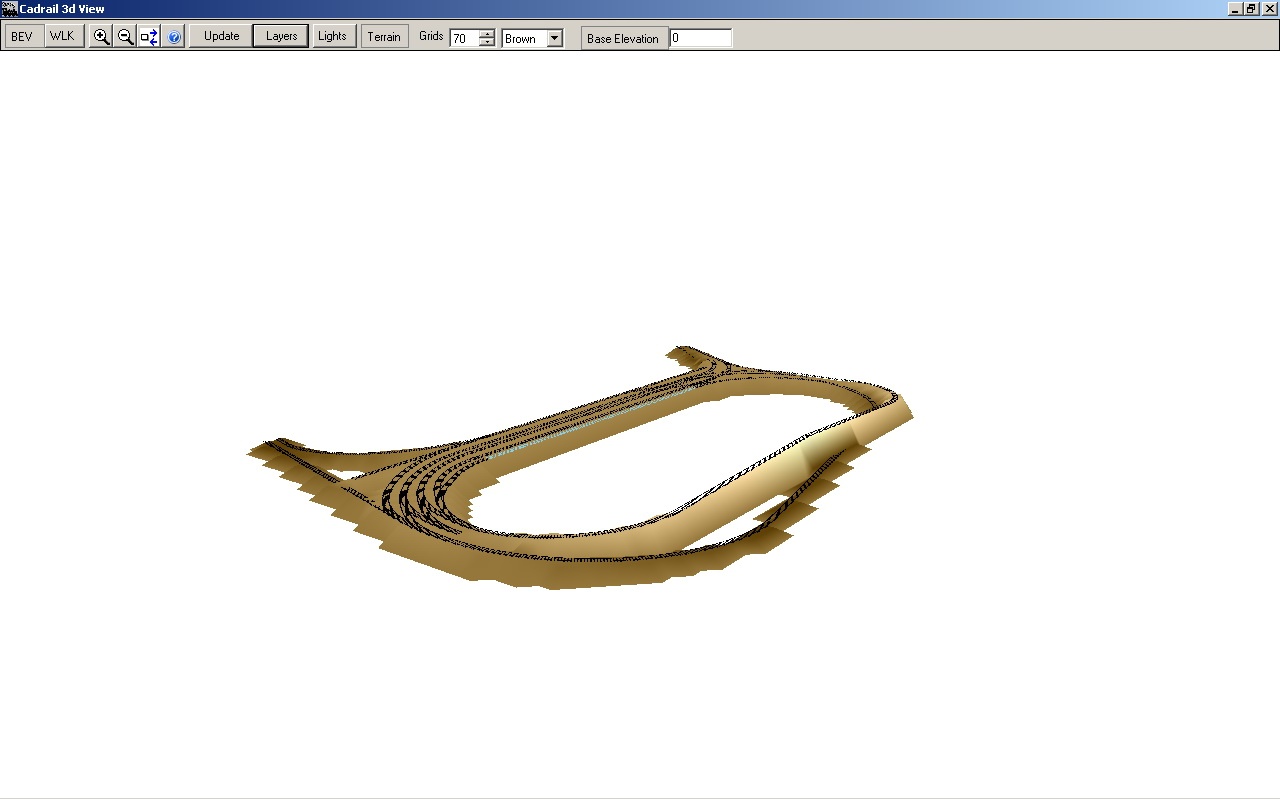

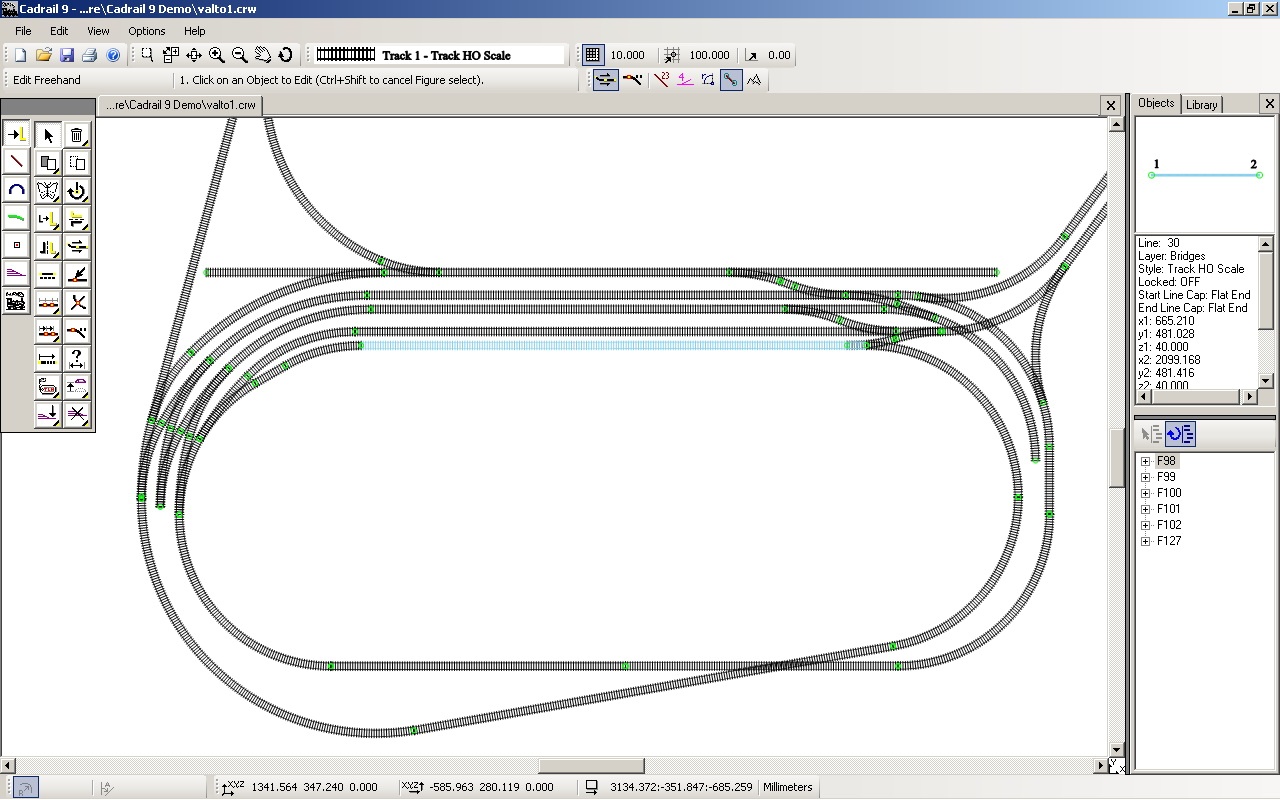

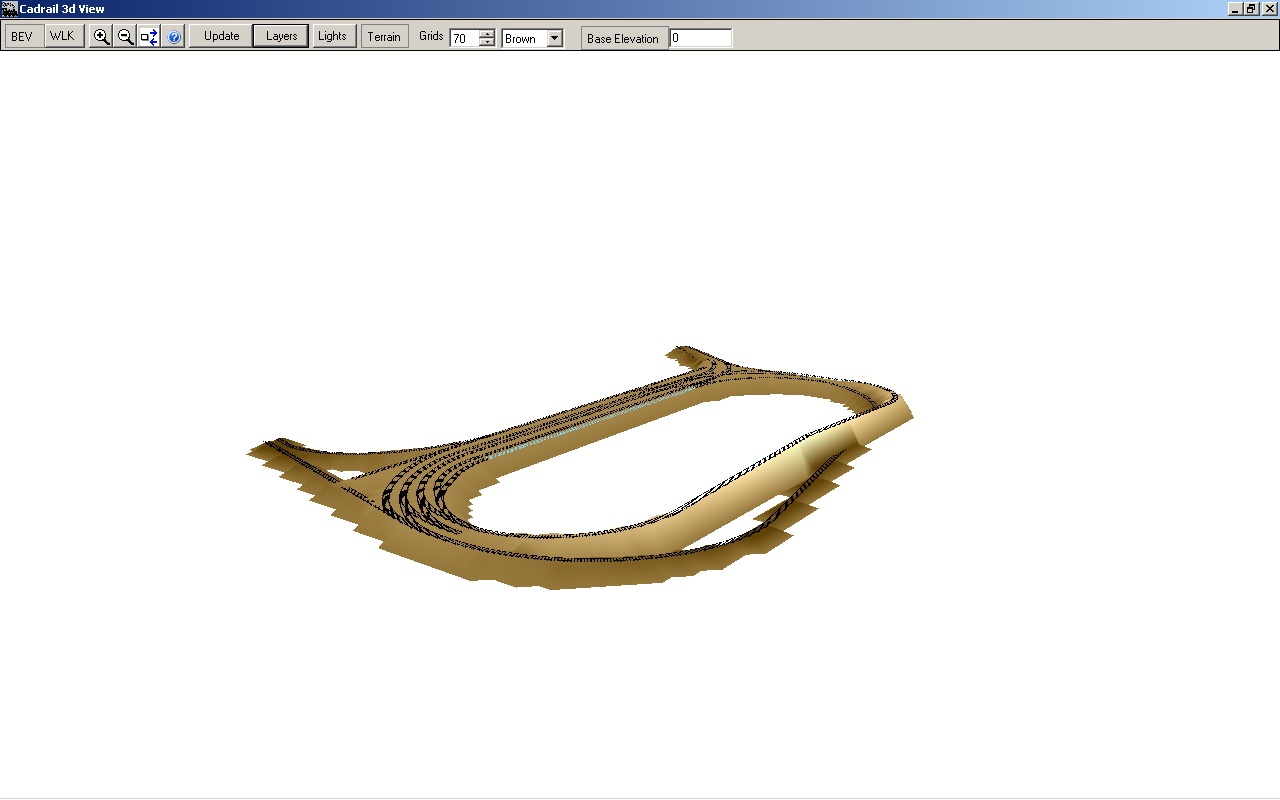

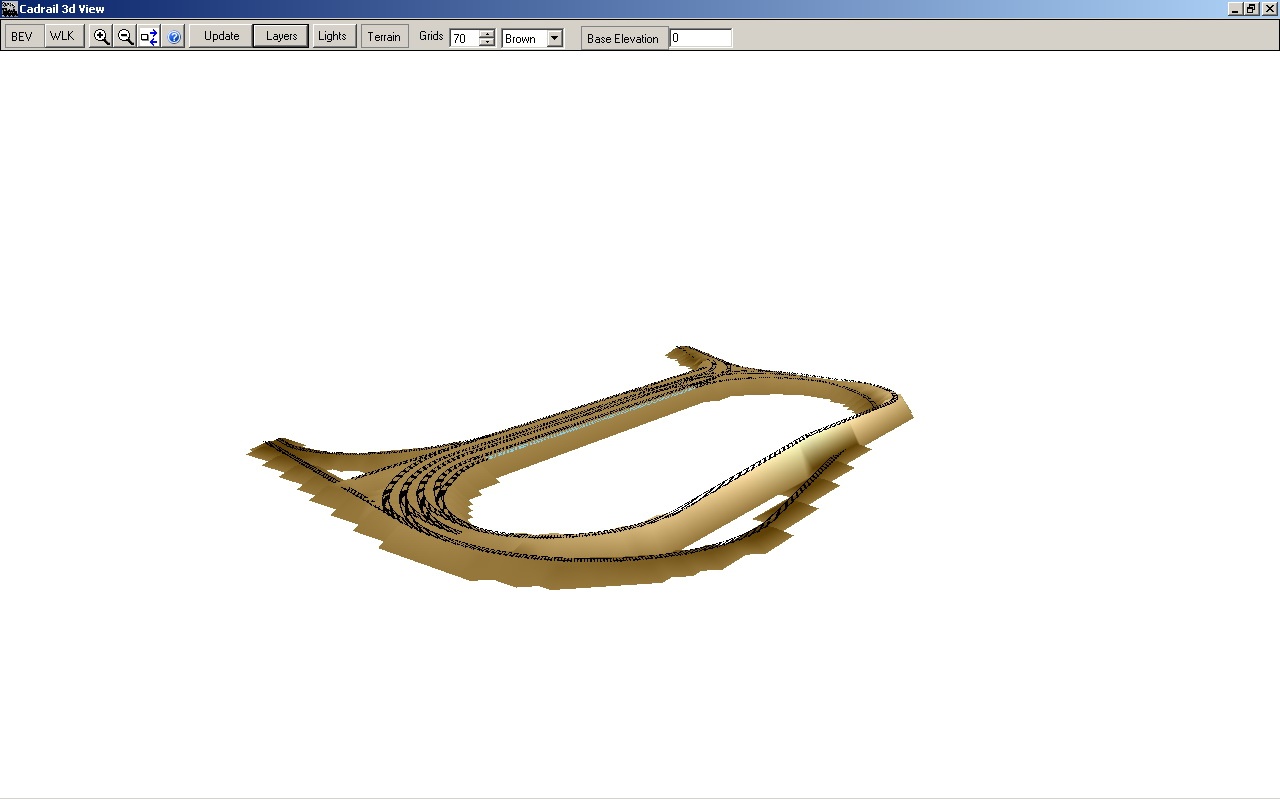

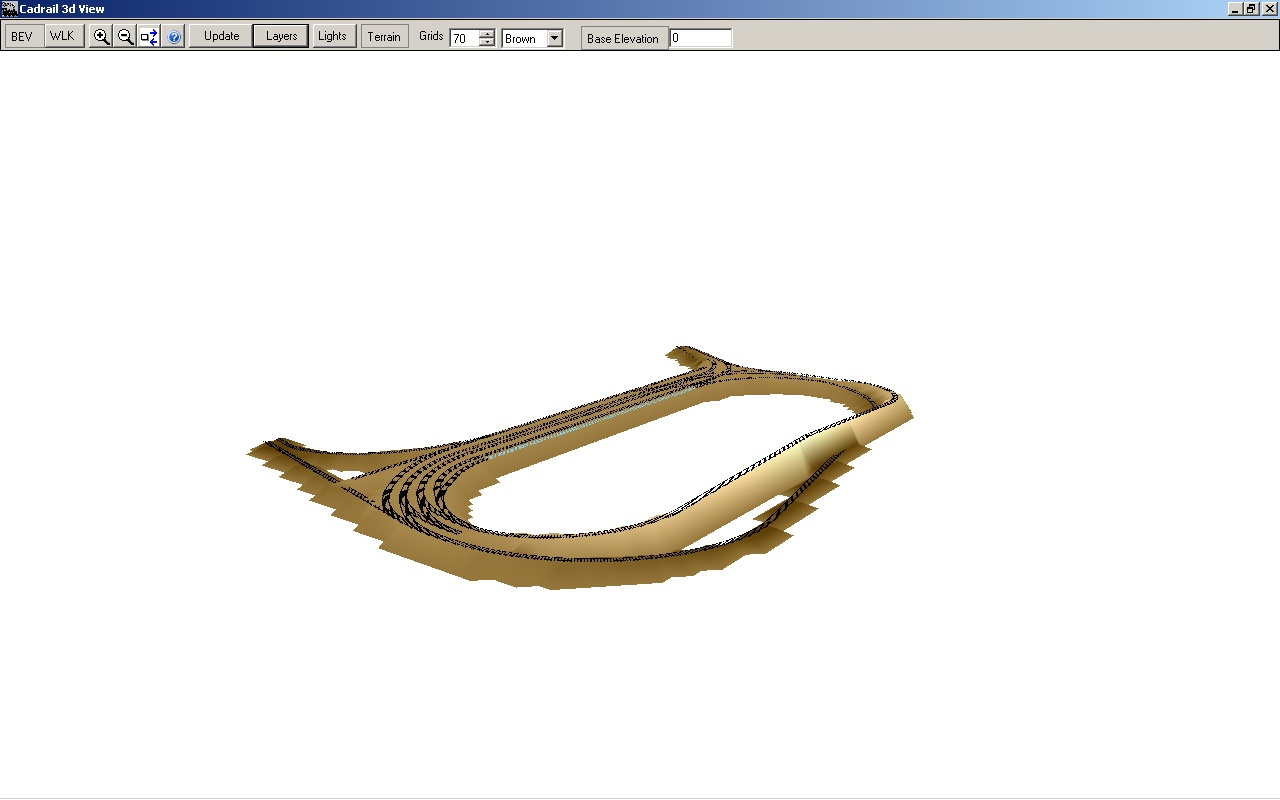

Mellékelten küldtem egy printscreen-t az állomásom 3D modelljéről, és felülnézetből |
|
(#2077) lidi válasza Misi Misi hozzászólására (#2063)
|
Válasz •
|
Szept 1, 2010 |
|
A csúcssínnél mit csinálsz a lyukkal ? Gyári kitérőknél ott a karimák egy sima felületen tudnak végigfutni, nálad ott egyelőre lyuk van. És hogy van ez elektromosan ? Mert ahogy most látom minden össze van forrasztva mindennel.
Én is próbálok olcsósítani, régi PILZ váltókat sikerült szereznem, tökéletesen passzol a piko sínhez, kicsit azért faragok rajta, hogy a működése is piko legyen. (felvágható zárlat nélkül, fixen áram alatt levő csúcssinek, szigetelt váltószív, de ha szükséges polarizálható, hajtómű nélkül is úgy maradjon a végállásban) Én olcsó szervó motorokkal tervezem hajtani majd.
Csukló: te hogy hozod ki egy ezresből ? |
(#2080) Csukló válasza lidi hozzászólására (#2077)
|
Válasz •
|
Szept 1, 2010 |
|
Hát vettem e vaterán 600huf/db és amenyi sín kell bele a PIKO A FLEX ből az 400 ból bőven kijön! |
(#2081) Misi Misi válasza lidi hozzászólására (#2077)
|
Válasz •
|
Szept 1, 2010 |
|
Nem probléma. Mint ahogy a videón is látszik a kocsi simán átmegy rajta. Próbáltam 4 tengelyes kocsikkal is, nem akadnak meg benne. Valamilyen furcsa módon átsiklik a kocsi a lyuk felett, de a biztonság kedvéért tettem alá egy darab nyáklapot. Ha belegondolunk, a valóságban sincs semmi a váltó alatt amin a karima végigfutna. Nem utolsó sorban a váltó kinézete is élethűbb.
Zárlatmentesíteni még nem zárlatmentesítettem, de az nem probléma, mert csak a nyákokat amikkel összeforrasztottam csak meg kell kicsit karcolni. Ami engem egyenlőre még zavar, hogy nem tudom a talpfák többségét mivel pótolom. próbáltam gyufával, fogpiszkálóval, de semmi se jött be. Egyenlőre az van tervben, hogy a szétszedett sínek talpfáit ragasztom vissza, de kéne valami vékony lemez mondjuk fából, amit tudok méretre vágni, de sajnos nem tudok ilyenről.
Ami a váltósíneket illeti, nálam nem lehet majd őket felszakítani, de nem is fog ilyesmi előfordulni, ha összehozom a beágyazott rendszert amit terveztem, viszont állandó ledes visszajelzést tervezek mindegyikhez. |
|
|
