Közvilágítás készítése LED-del I.
Oszd meg másokkal is ezt a Facebook-on!
Írta: Antal Miklós, idő: Júl 27, 2013, olvasva: 7708
Lapozás:
Utcai ostornyeles lámpa készítése SMD LED-ekkel

Az SMD  LED-ekkel élethű közvilágítást is készíthetünk terepasztalunk részére.

Hozzávalók:

  • 80 mm hosszúságú injekciós tű
  • FYLS-0805UWWC meleg fehér LED
  • Ø 0,3 mm CuZ  forrasztólakkos zománcozott rézhuzal
  • Ø 3,3 mm (vékony) kiürült golyóstoll betét

Az elkészítés menete

Az oszlop előkészítése:

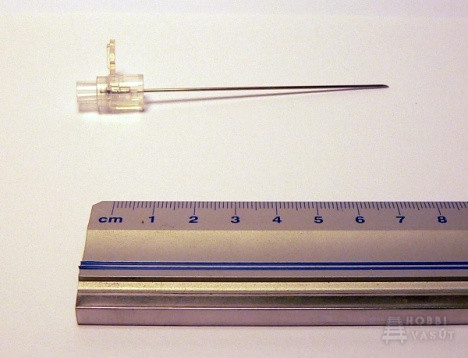

Először az injekciós tűről vágjuk le a felesleges elemeket, csak a belső, csatlakozó részt hagyjuk meg, mert ez lesz az ostornyeles lámpánk „betonban” lévő alsó része. A levágáshoz jó szolgálatot tesz a fúrógépbe fogott, apró vágókorong. Sorjázzunk le, alakítsuk ki a végleges formáját, és az egyik oldalán a vágókoronggal vágjunk a műanyagba egy apró hornyot, amiben a lámpatestre forrasztott kivezető huzalt majd levezetjük.

Oszlop

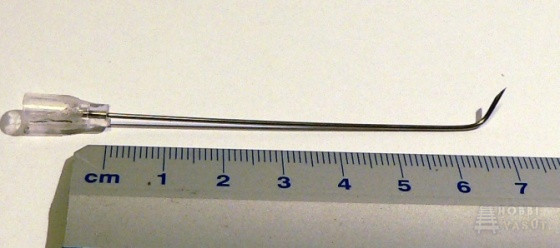

Ezután az oszlop meghajlítása következik. A tű belsejébe fűzzünk egy Ø 0,4 mm rézhuzalt, hogy elkerüljük a cső megroppanását. Használhatjuk a régi injekciós tűkhöz használt felvezető huzalt (mandrint) is. Kúpos fogóval hajlítsuk, úgy, hogy az oszlop földből kiálló magassága H0-méretben 65-66 mm magasan legyen. Ügyeljünk arra, hogy a tű lecsapott része lefelé – a föld felé – legyen (lásd fénykép)!

Ezután a CuZ huzalt tisztítsuk meg a zománcszigeteléstől kb. 6-8 mm hosszon! Ha forrasztólakk-szigetelésűt használunk, akkor a ráforrasztásnál könnyebb dolgunk lesz.

Forrasszuk rá a kivezető huzalt a lámpaoszlop tövére! Ehhez csavarjuk a megtisztított, előónozott huzalt kb. háromszor az oszlopra. Mivel a tű anyaga rozsdamentes acél, a forrasztáshoz használjunk rozsdamarót (foszforsav) mint folyatószert.

Hasonlóképpen a tű hegyét is ónozzuk elő.

A kivezető huzalt helyezzük el műanyag „beton” testben, az előzőleg kimart vájatba.

Az oszlop belsejéből húzzuk ki a rézhuzalt, mert az csak a hajlítás miatt kellett.
