Modell közvilágítás
Témaindító: kzolt, idő: Jan 24, 2011
Témakörök:

Lapozás   1/3
(#4831) kzolt hozzászólása Válasz Jan 24, 2011
Sziasztok!

Érdeklődni szeretnék, hogy ki, milyen közvilágítási formákat alkalmaz, esetleg saját építésű is érdekel, főleg N méretarányban. Kandeláberek, utcai lámpák, jelzők és ehhez való miniatűr fényforrások érdekelnek főleg, beszerzési források, ötletek, képek, trükkök.
(#4833) SzerNoh válasza kzolt hozzászólására (#4831) Válasz Jan 24, 2011
Szia !
Én Viessman ledes lámpákat vásároltam nemrégiben.
Ha gondolod készítek róluk képet...
(#4837) Frankye válasza kzolt hozzászólására (#4831) Válasz Jan 25, 2011
Fényforrásnak alapvetően két megoldás javasolt:
1. Apró izzólámpa (Hátránya, hogy rengeteg hőt termel, és hogy dárga, ráadásul egy bizonyos üzemóra után kiég, előnye, hogy gyakorlatilag bármilyen, megfelelő feszültségű áramforrásról működik.)
2. LED (Hátránya, hogy árammal kell vezérelni, nem feszültséggel, tehát a feszültség függvényében előtét-ellenállás kell elé, előnye, hogy megfelelő működtetés esetén "örökéletű", és viszonylag olcsó.)
A lámpatesteket meg is tudod vásárolni, de kis kézügyességgel és kreativitással magad is elkészítheted (Lásd: nagy hoho fórumtárs kandeláberjét: Bővebben: Link)
(#4849) kzolt válasza SzerNoh hozzászólására (#4833) Válasz Jan 25, 2011
Igen, érdekelnek. Köszi előre is.
(#4850) kzolt válasza Frankye hozzászólására (#4837) Válasz Jan 25, 2011
Én a ledeket részesíteném előnyben, csak nem találok elég kis méretűt. A testet meg lehet valamelyest faragni, csak a lábaknak nagy a terpesztése. Az izzók pedig tényleg nagyok, főleg n mérethez és melegszenek. Egyébként lámpaoszlopnak injekciós tűvel próbálkozom, az méretben megfelelő, erős, csak nehéz forrasztani.
(#4856) cs.csaby válasza kzolt hozzászólására (#4850) Válasz Jan 25, 2011

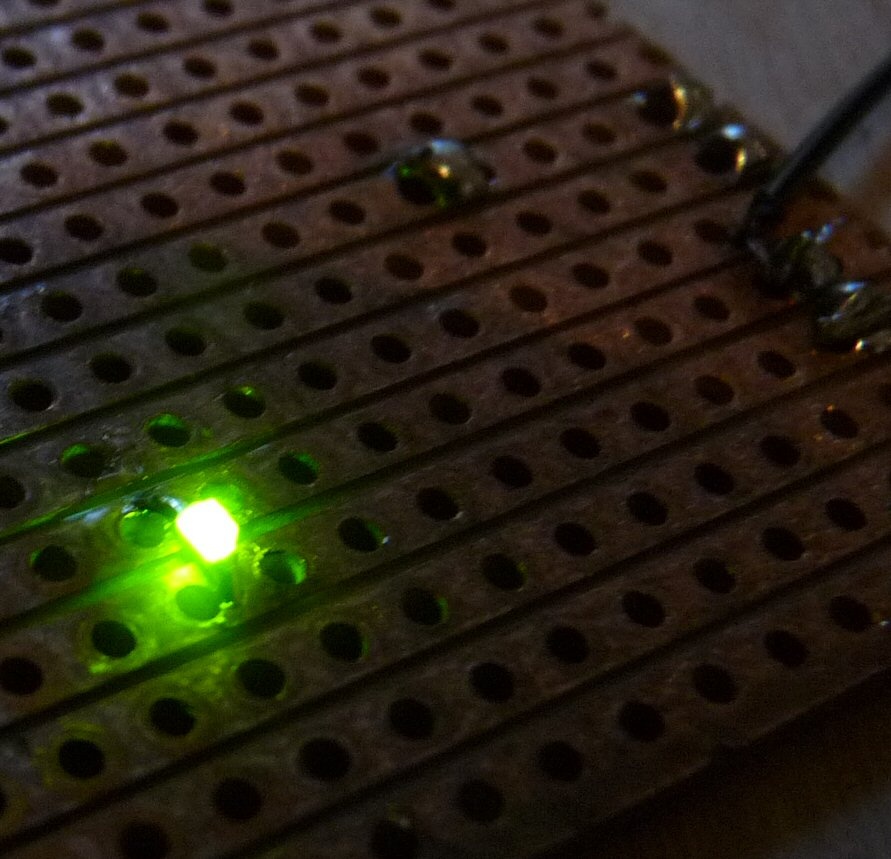

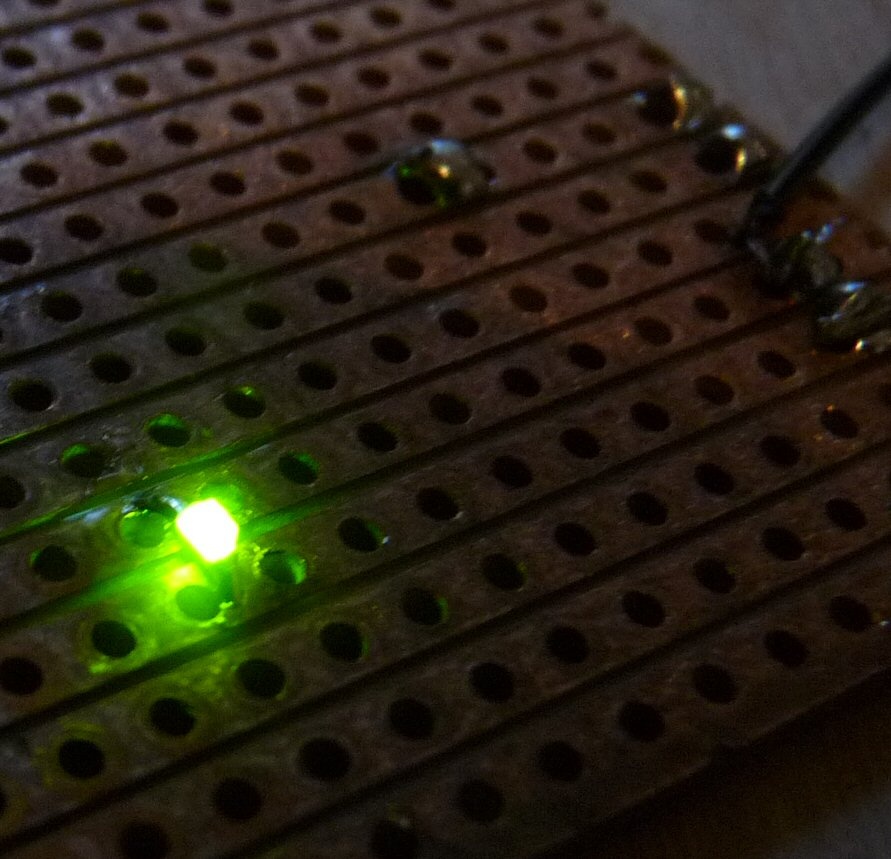

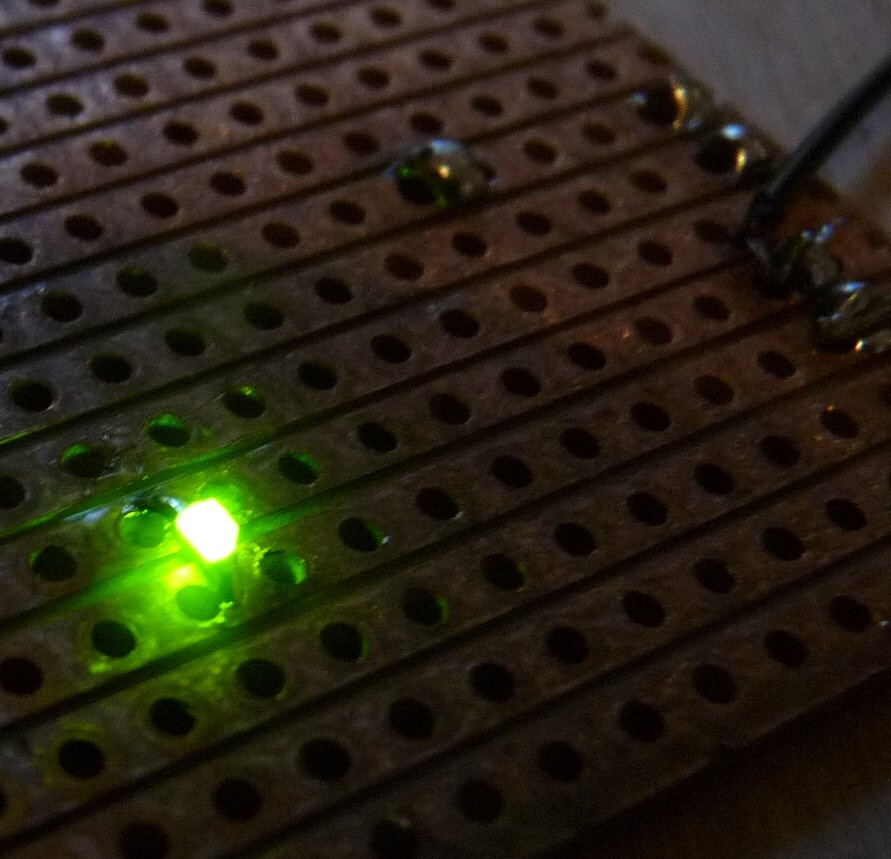

Használj SMD LED-et vagy ezt Bővebben: Link

Forrasztáshoz pedig próbáld meg azt, hogy sósavban óvatosan feloldasz apróra szabdalt bádogot. (pl esőcsatorna) és azzal kened be a forrasztás helyét.
Vigyázz a savval és a termelődő igen büdös és mérgező gázokkal! CSAK JÓL SZELLŐZŐ HELYEN, VAGY SZABAD TÉREN CSINÁLD!!! (mármint az oldatot...)

Üdv: Csaba
(#4858) cs.csaby válasza kzolt hozzászólására (#4850) Válasz Jan 25, 2011
Sőt! Most, hogy agyaltam eszembe jutott a fényszál. Vastagabb tűbe be is tudod fűzni, ha a végét megolvasztod gömb alakúra, akkor talán elég nagy szögben sugározza szét a fényt. Így használhatsz sima nagy fényerejű ledeket is, amiket az asztal alatt helyezel el, ezek fényét viszi fel a búrába a szál. Ezzel a megoldással, akár 3-4 leddel megoldhatod egy egész állomás világítását csak arra ügyelj, hogy a sarkoknál is ívesen vezesd, ne törd meg, mert akkor onnan nem vezeti tovább a fényt!

Üdv.: Csaba
(#4870) SzerNoh válasza kzolt hozzászólására (#4849) Válasz Jan 26, 2011
Szia kzolt!

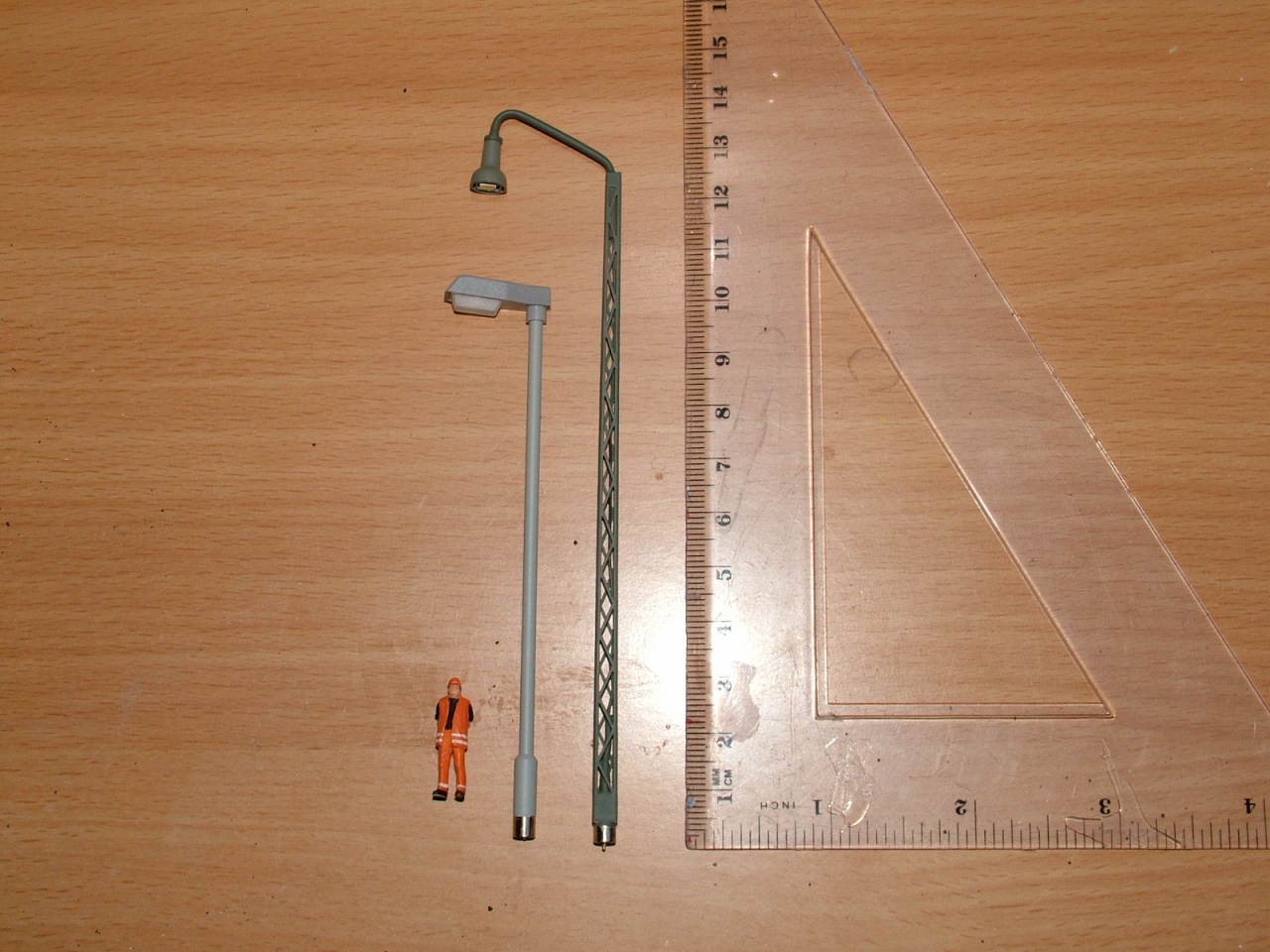

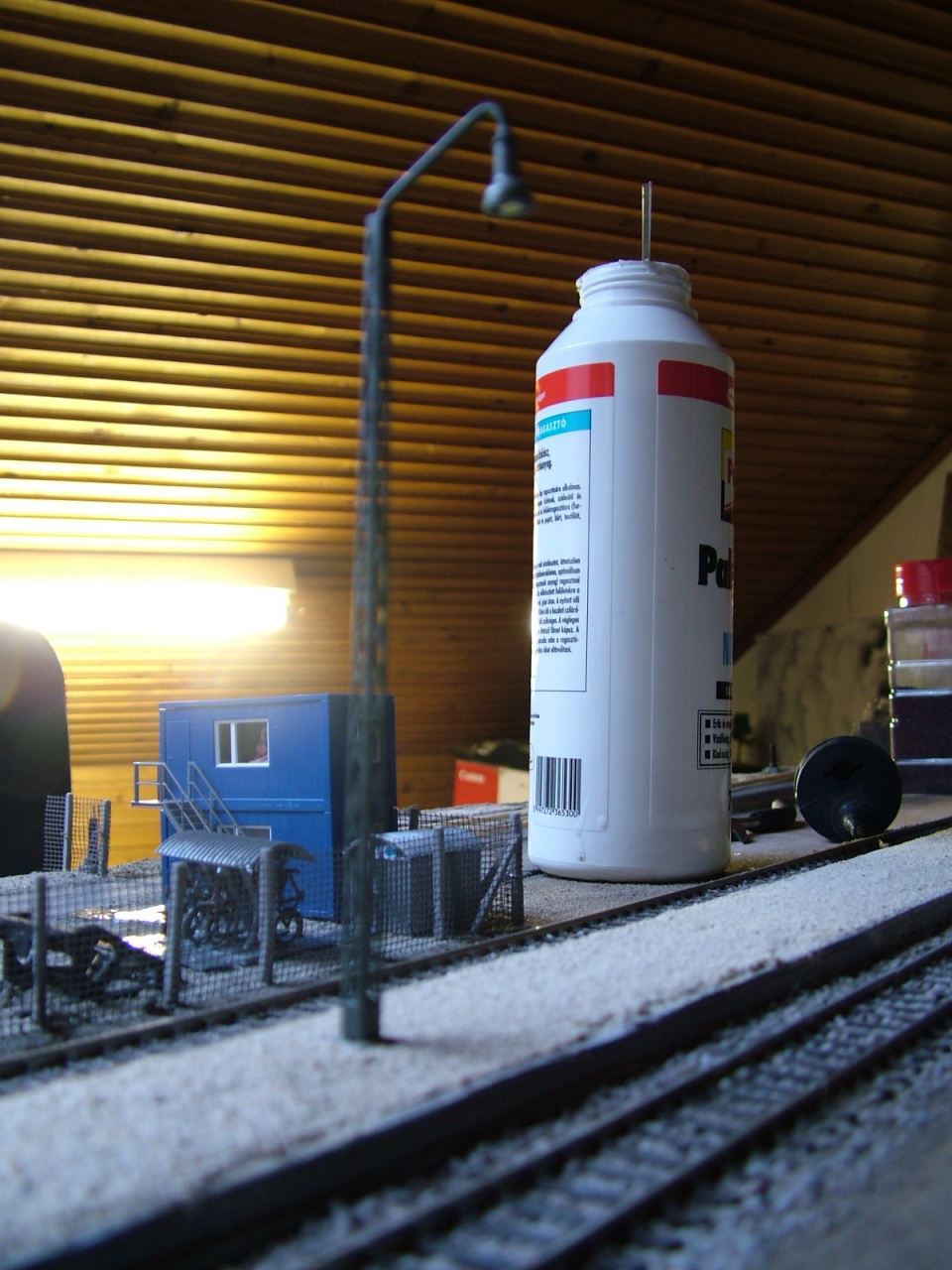

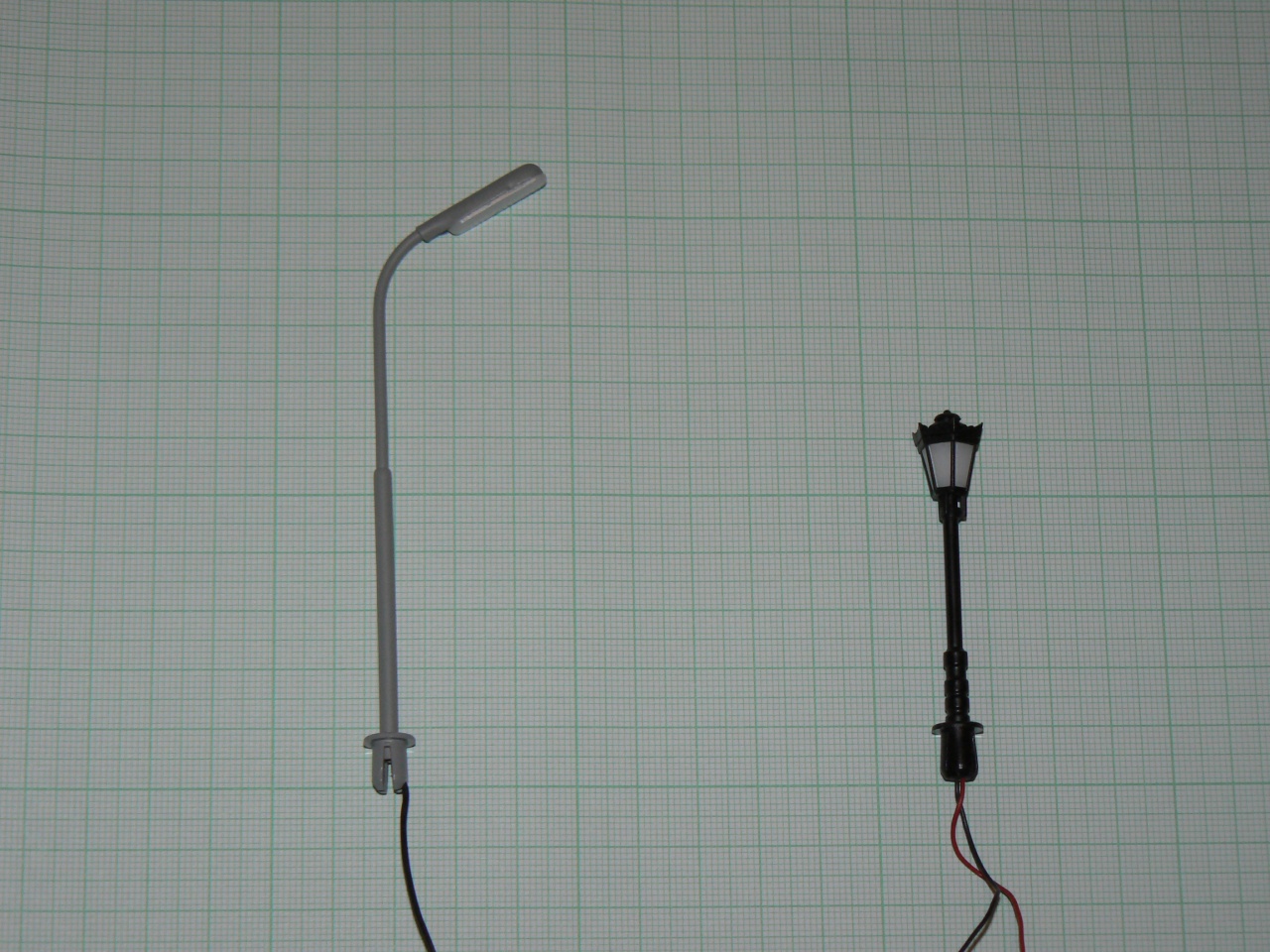

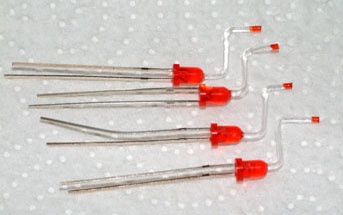

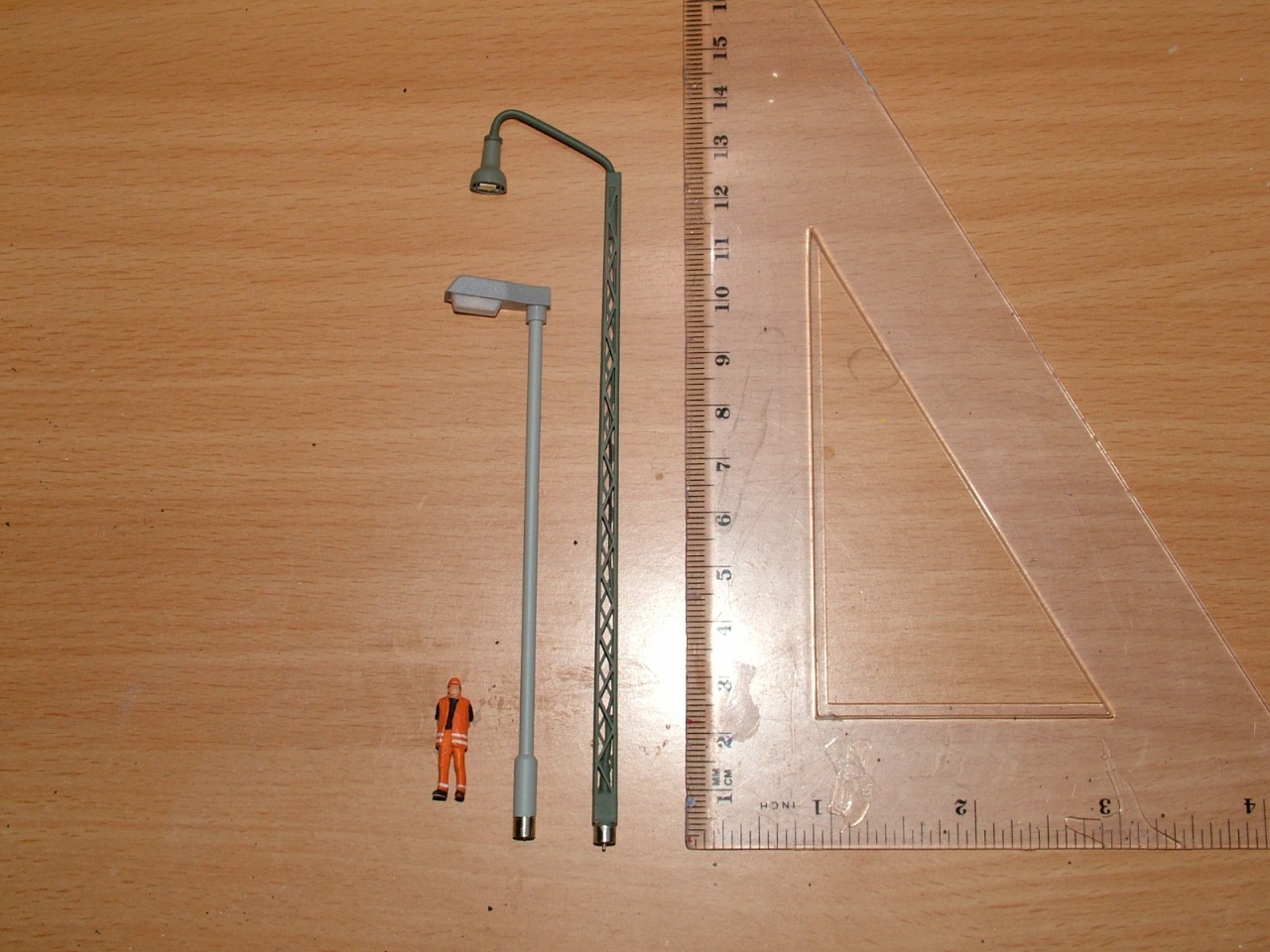

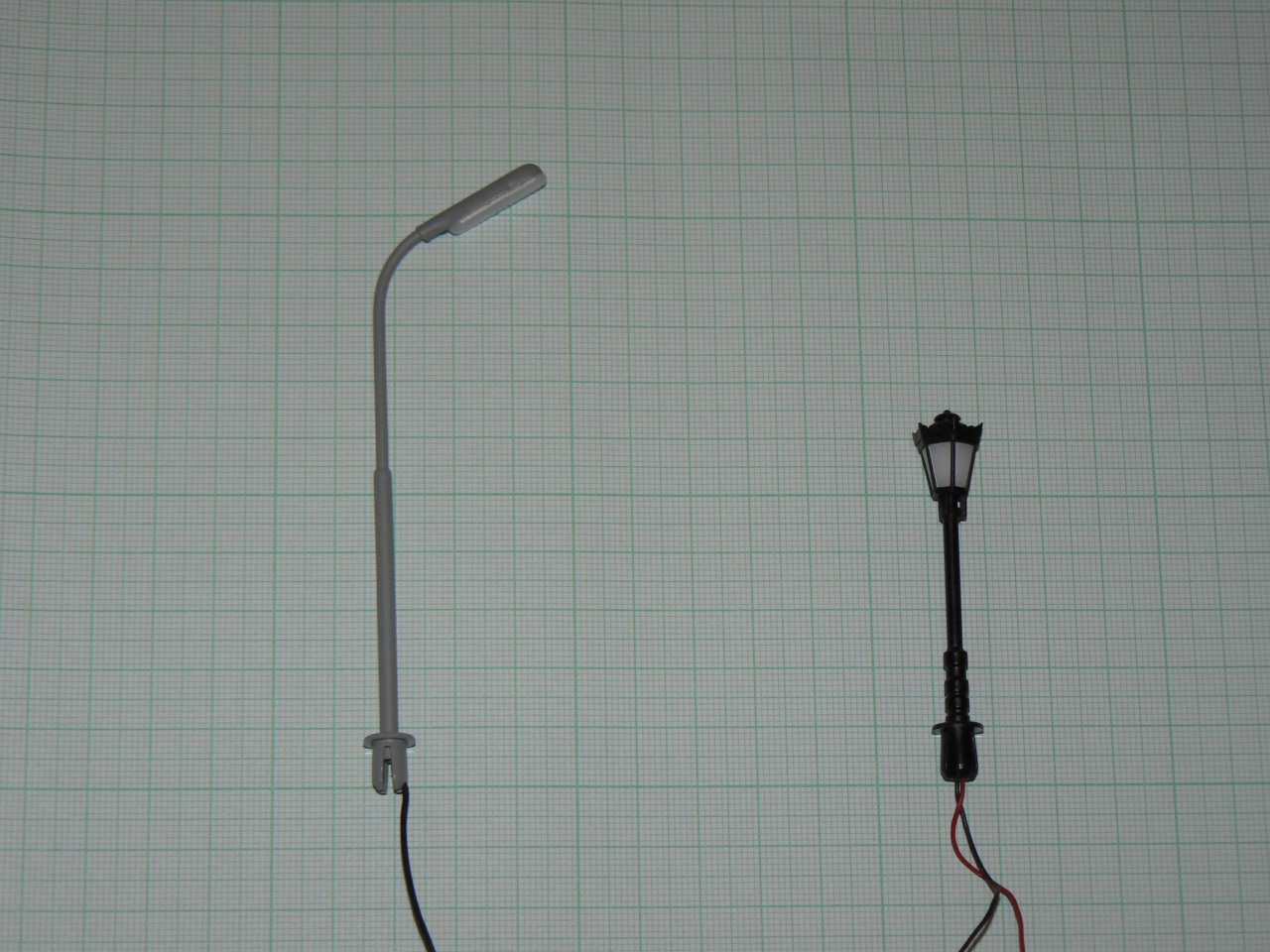

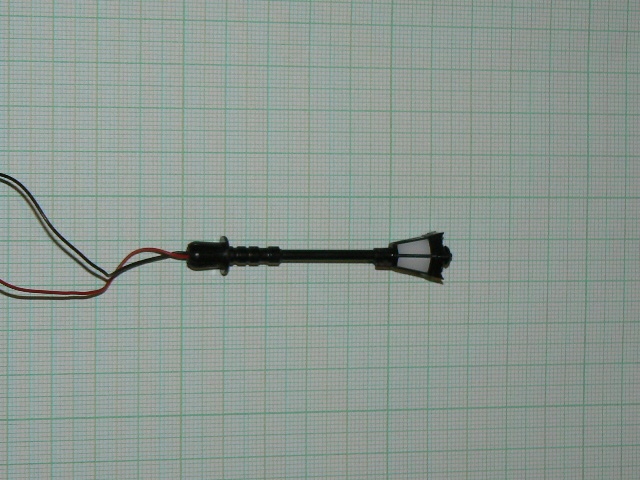

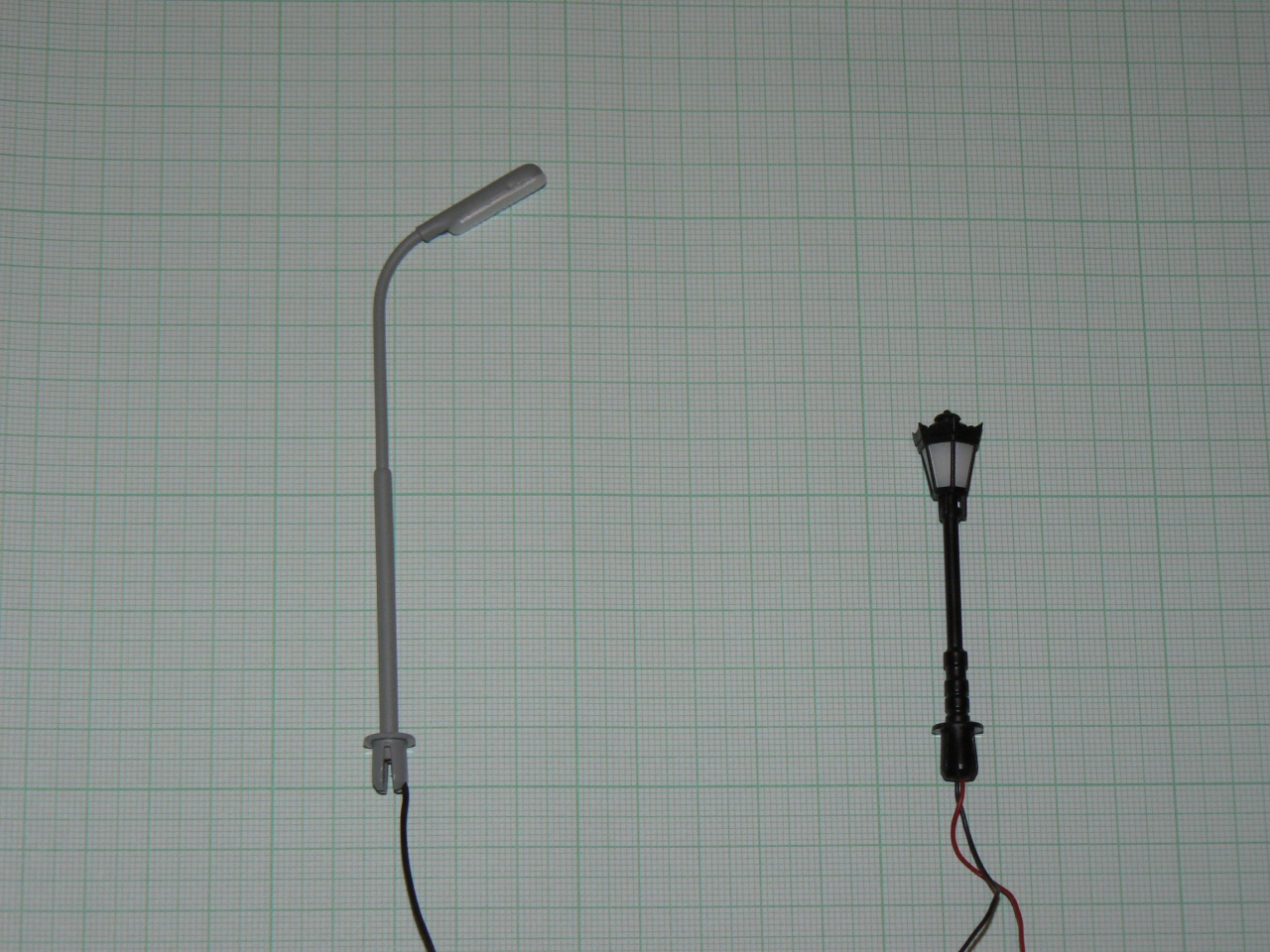

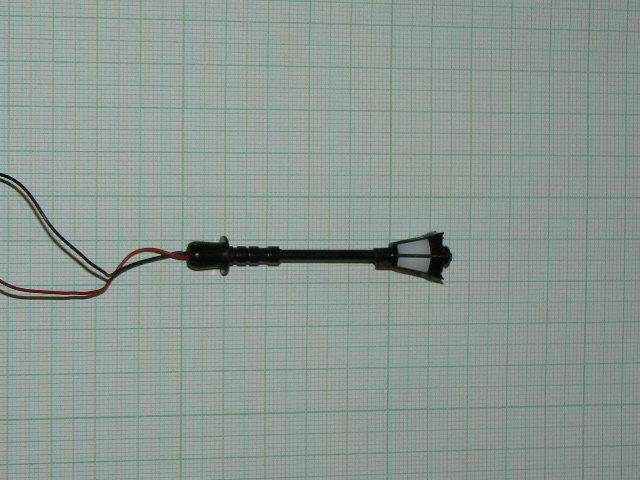

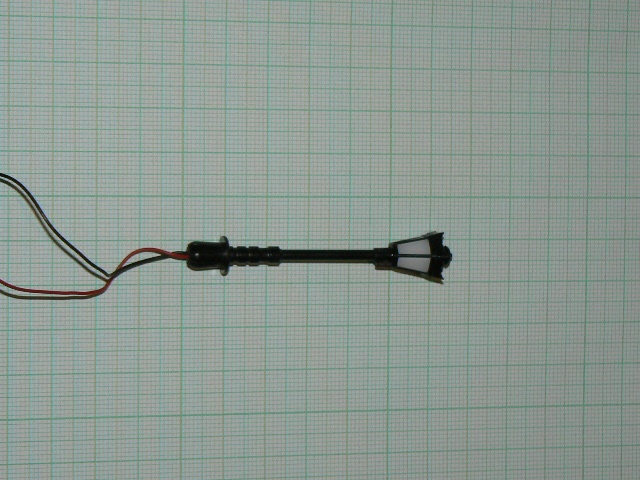

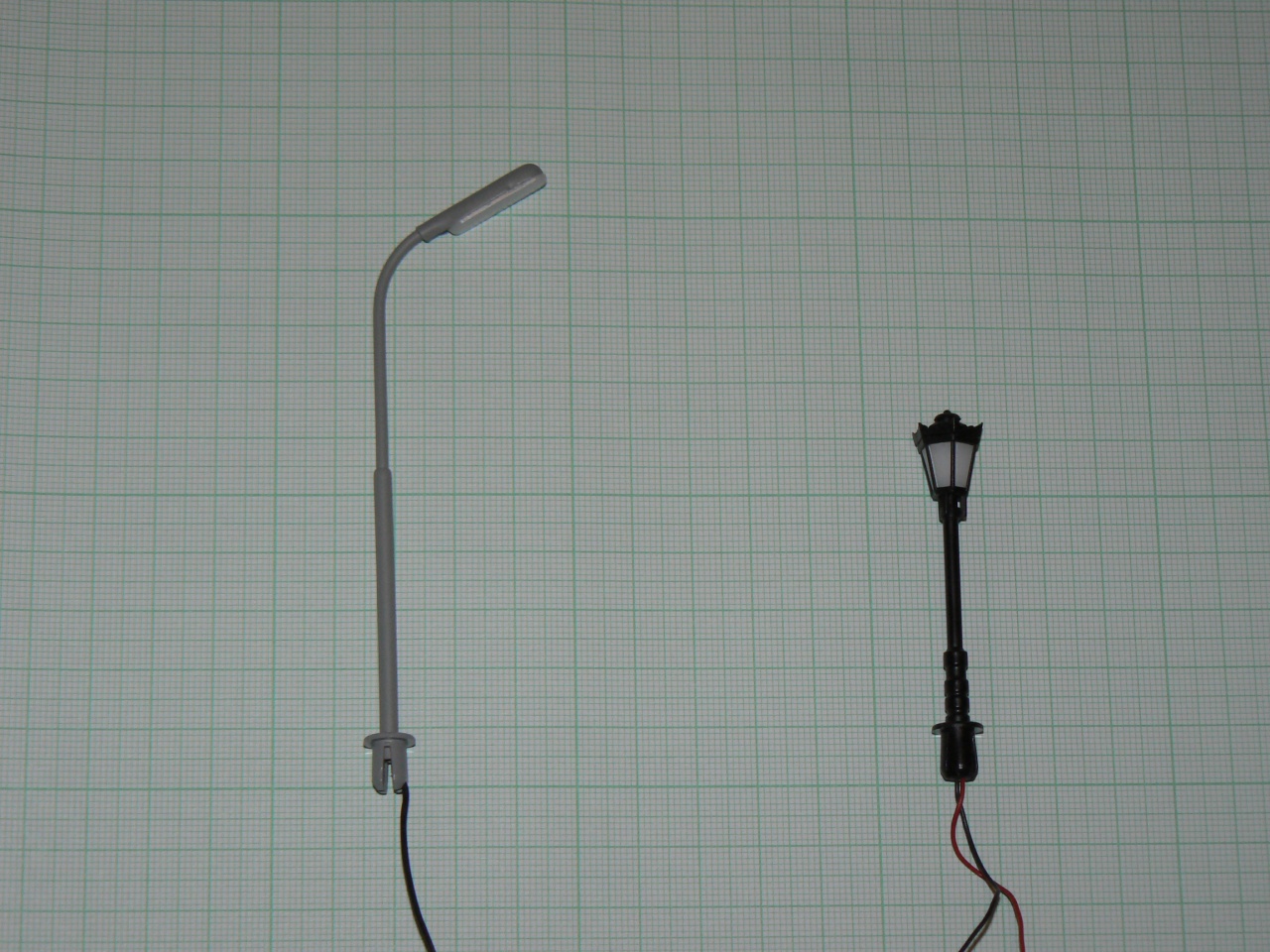

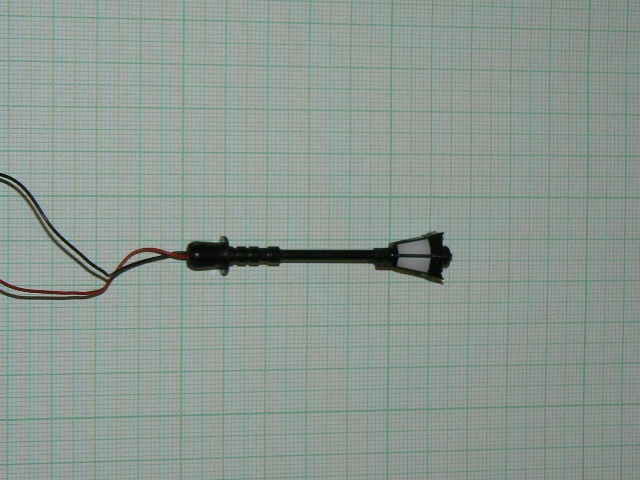

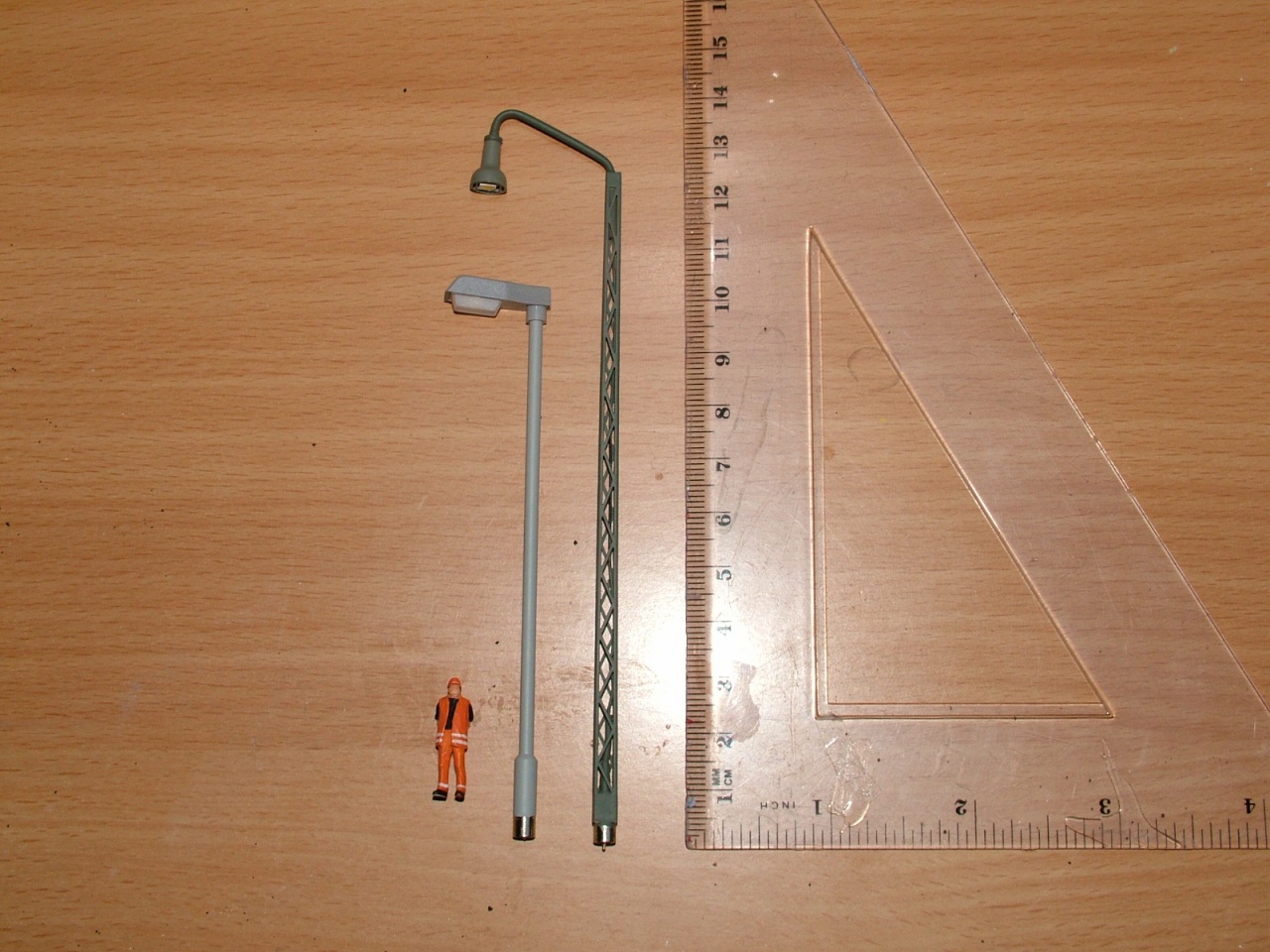

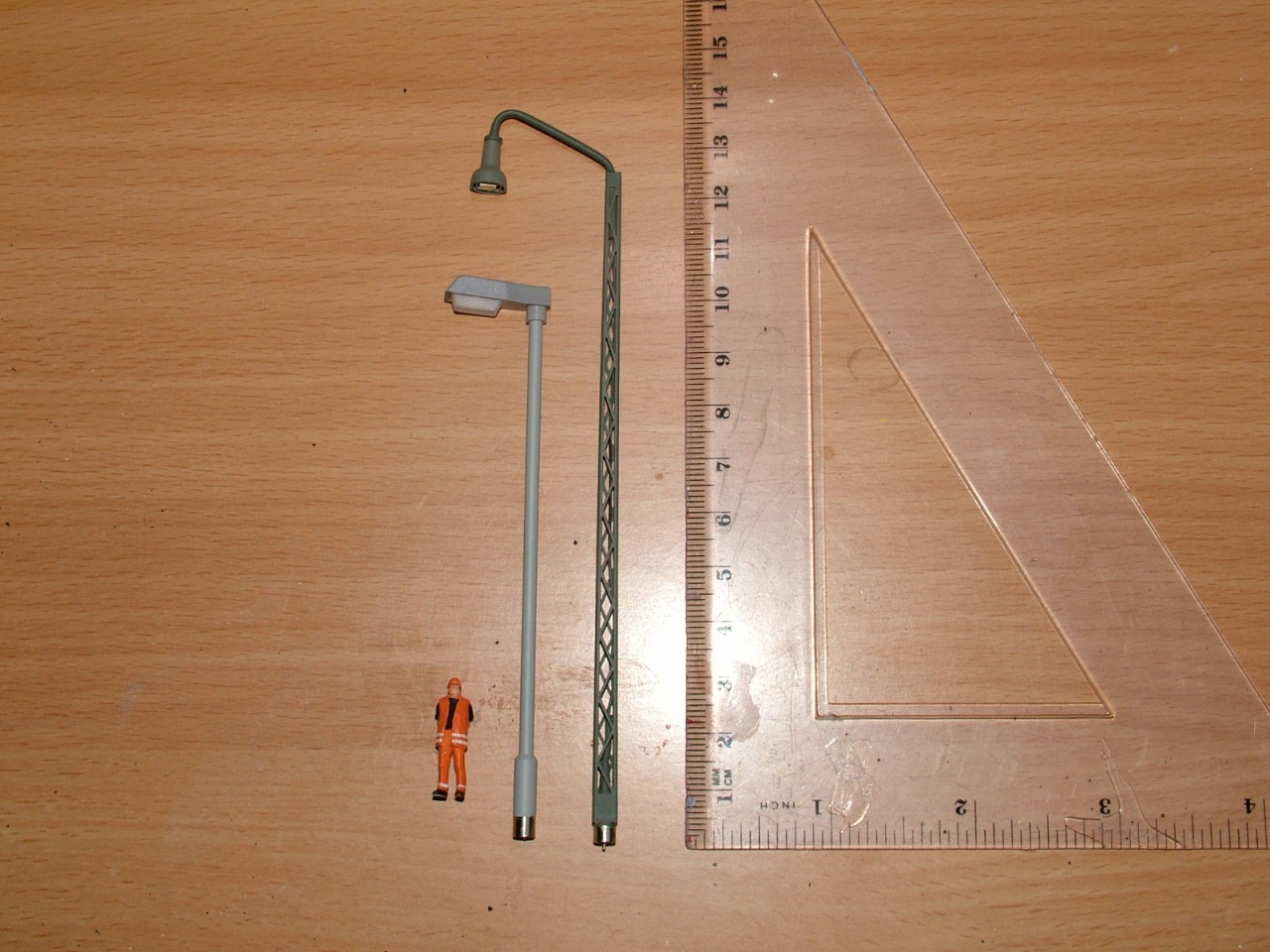

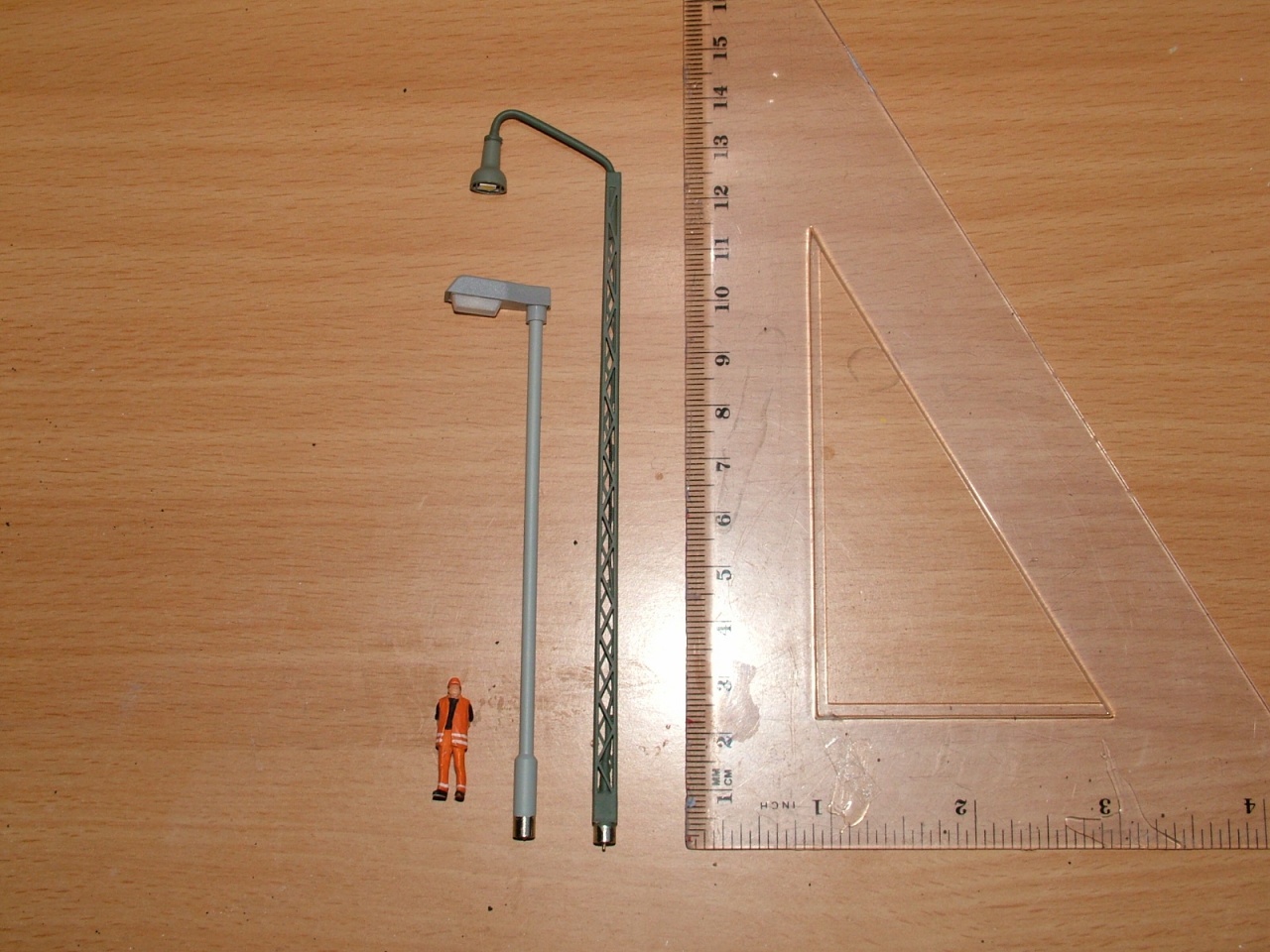

Íme a lámpás képek...

3 005.jpg

3 020.jpg

(#4872) Csukló hozzászólása Válasz Jan 26, 2011




(#4892) kzolt válasza Csukló hozzászólására (#4872) Válasz Jan 27, 2011
Köszi mindenkinek az eddigi képeket, hozzászólásokat.

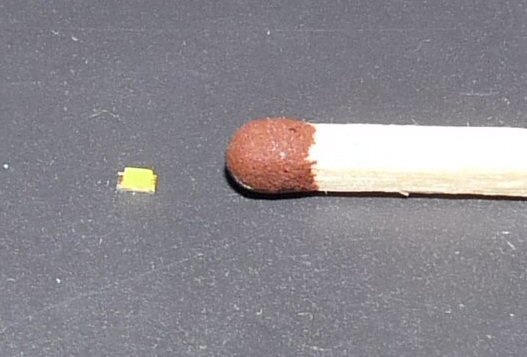

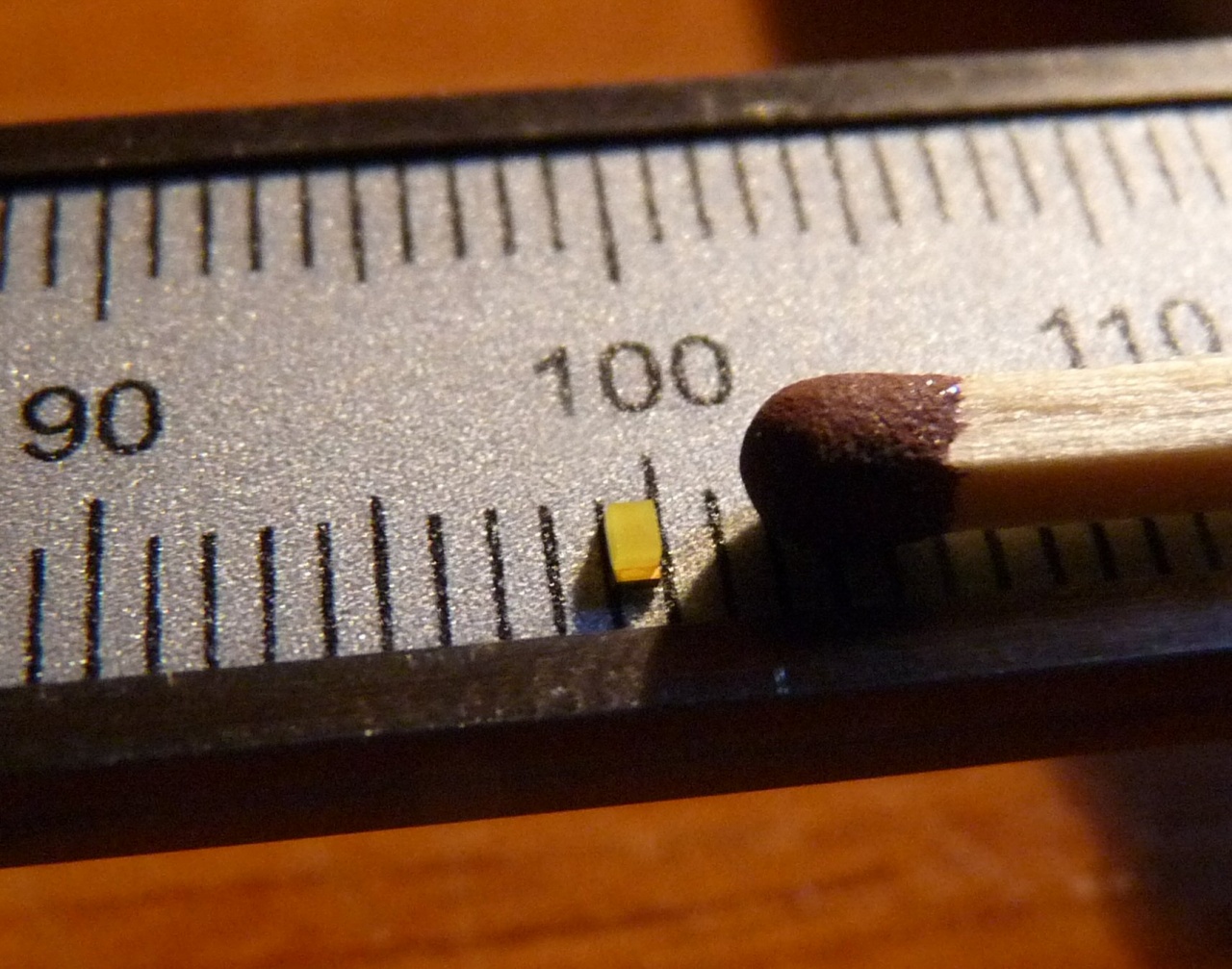

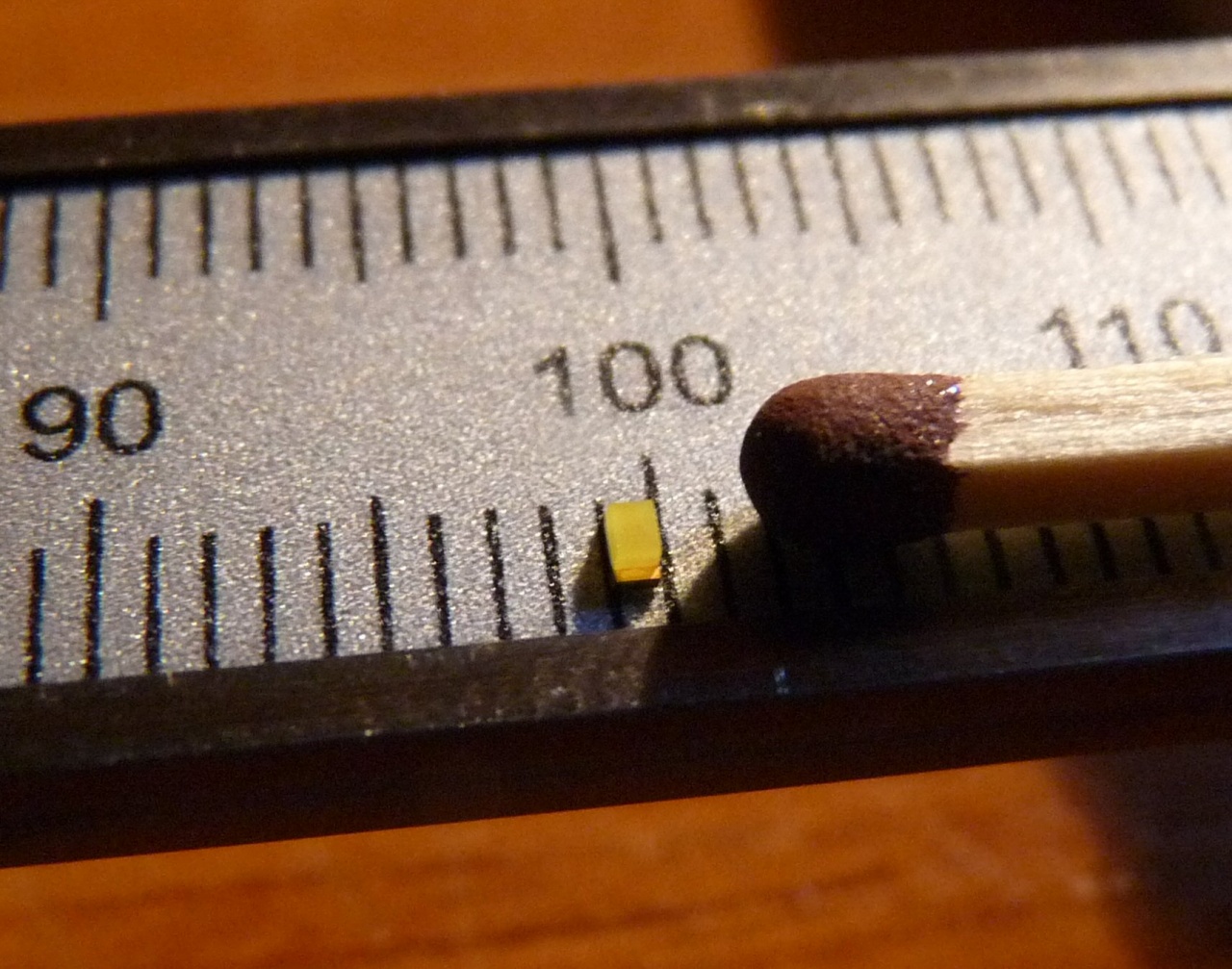

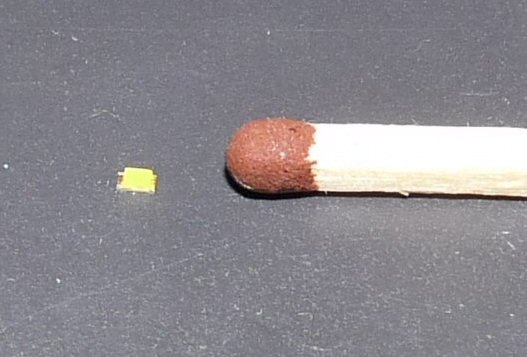

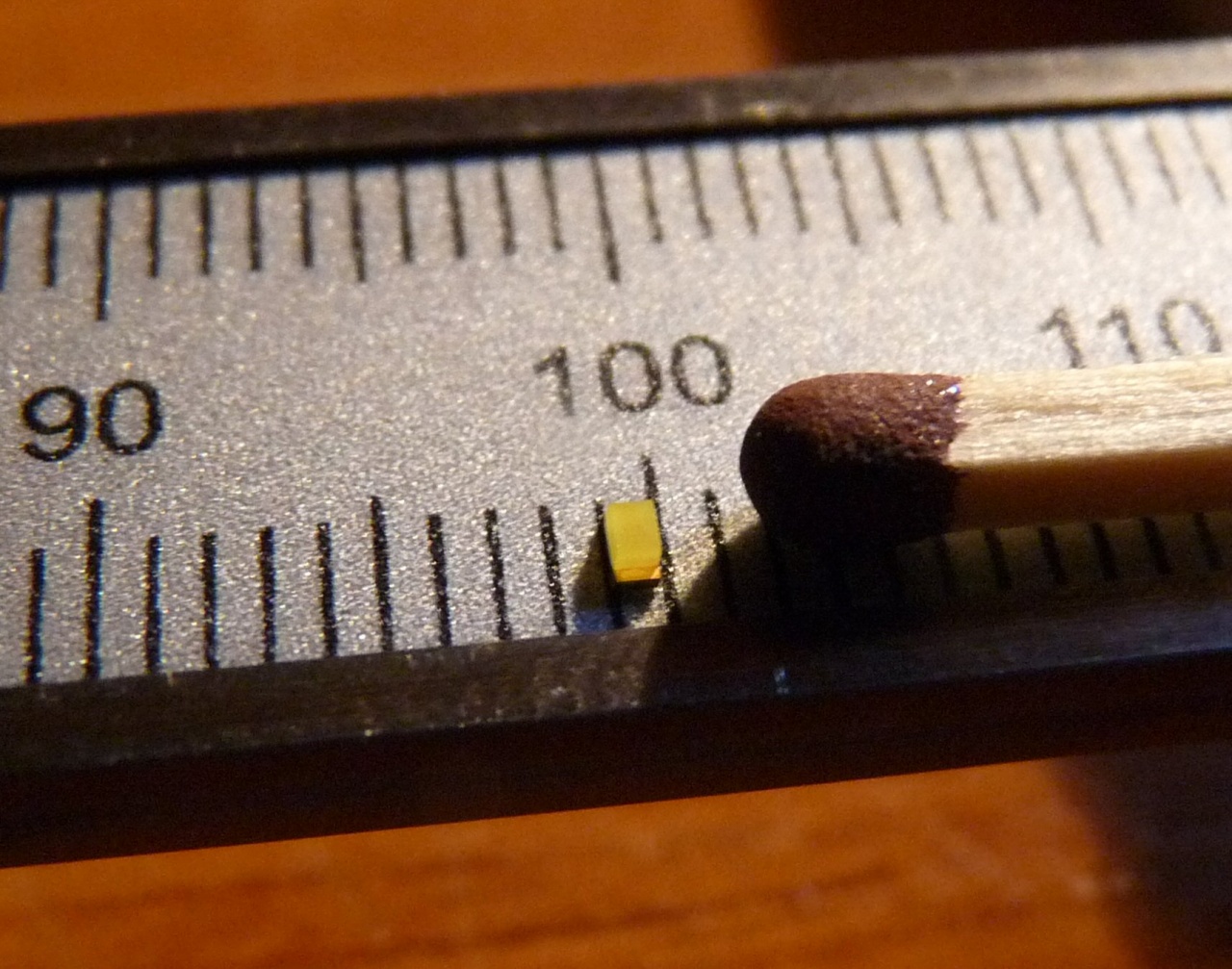

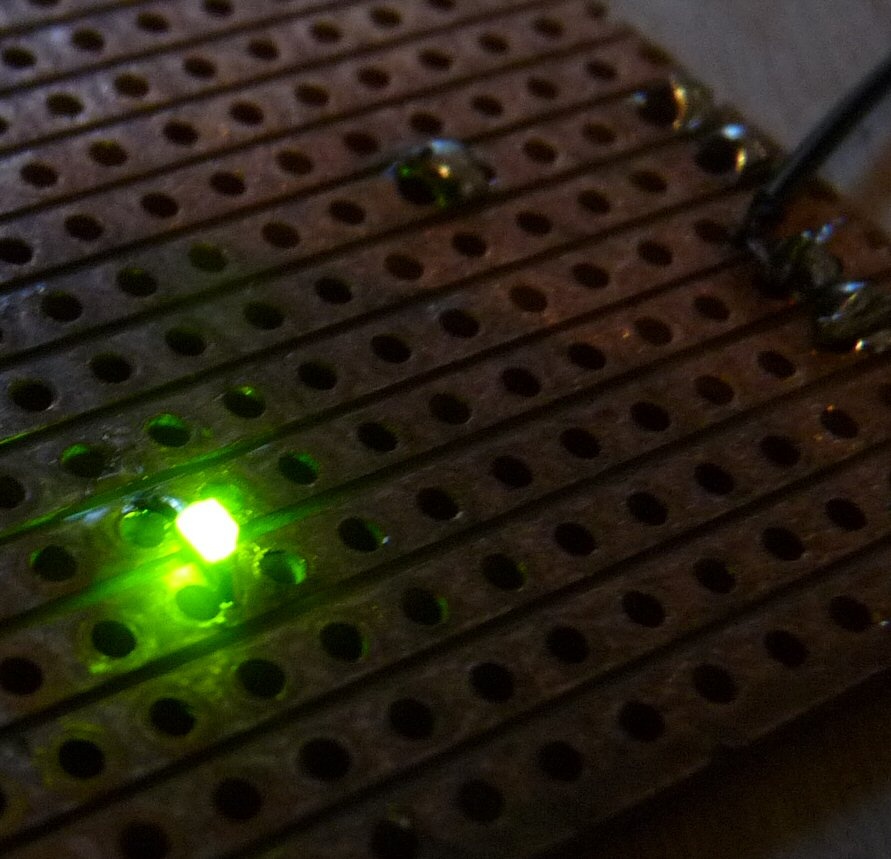

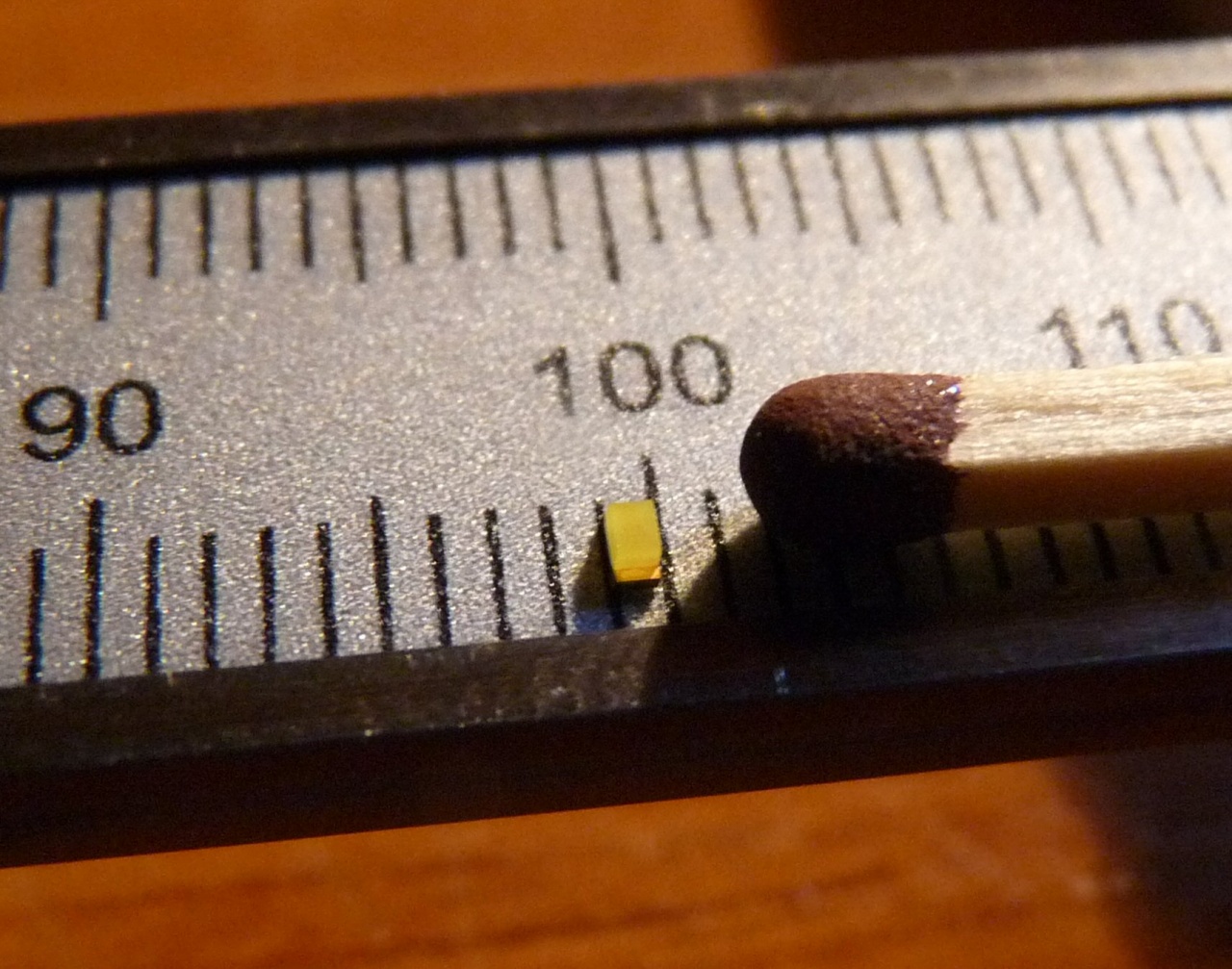

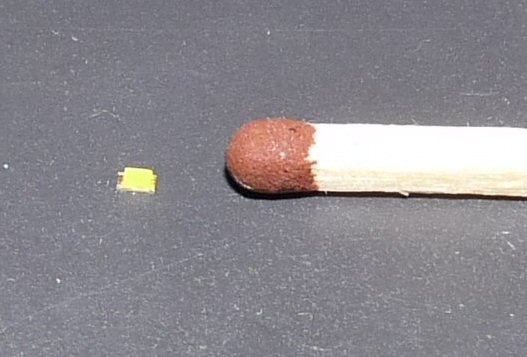

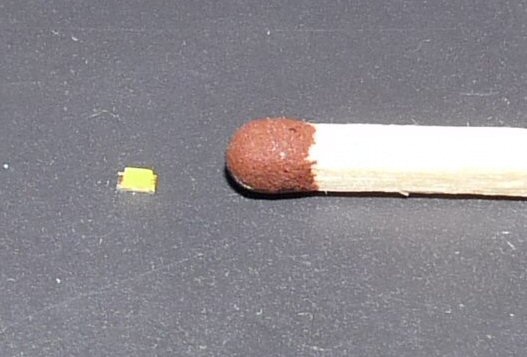

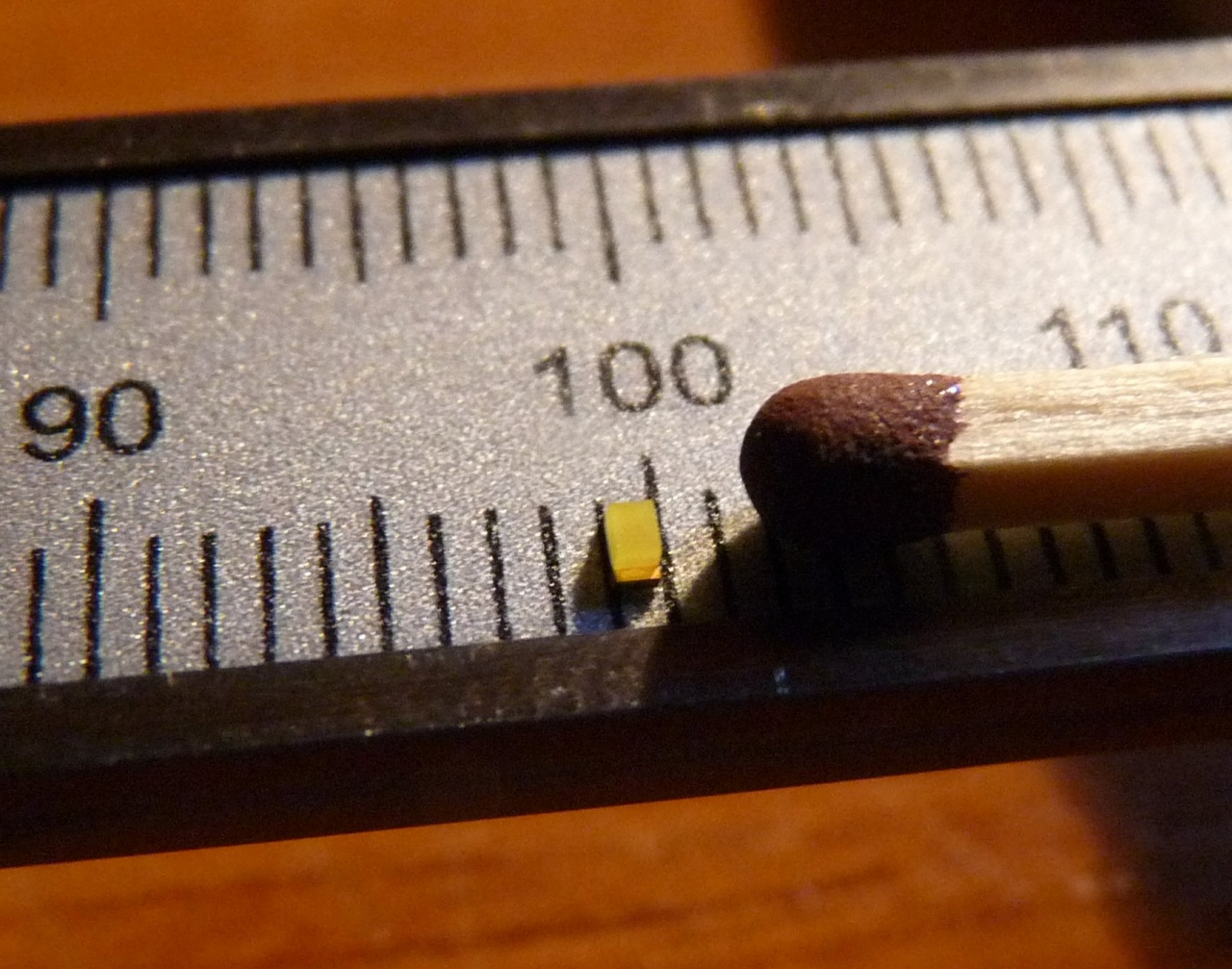

Tegnap nézelődtem a Lomex honlapján, találtam egész kisméretű smd ledeket. 1,6*0,8 és 2*1,2 mm-esek is vannak. Azt hiszem, megpróbálkozok ilyen kis ledekből építkezni, bár már előre félek a forrasztásuktól. Jó kis lámpás képeket küldtetek, bár a 14cm azért kicsit nagynak tűnik, viszont jó a formája. Így egymagában még elmegy, de emberkéhez, vagy mozdonyhoz viszonyítva túl magas. Tényleg nem egyszerű 1:160-ban építkezni.
(#4894) cs.csaby válasza kzolt hozzászólására (#4892) Válasz Jan 27, 2011
Ezért szeressük a H0-t
(#4896) Csukló válasza cs.csaby hozzászólására (#4894) Válasz Jan 27, 2011
Ráadásul szinte minden van amit csak elképzelni tudunk!
(#4897) kzolt válasza Csukló hozzászólására (#4896) Válasz Jan 27, 2011
Ebben igazatok van. Még jó, hogy nem Z-ben építkezek.
(#4898) cs.csaby válasza kzolt hozzászólására (#4897) Válasz Jan 27, 2011
Kész kínlódás lenne bármit is kivitelezni Az már betegesen kicsi.

De ez a legjobb Egy N méretarányú terepasztal Z méretarányú kivitelezése
(#4904) Frankye válasza kzolt hozzászólására (#4897) Válasz Jan 28, 2011
Na, én ezért választottam az arany középutat, a TT-t...
Végszükség esetén akár az N-es, akár a H0-s kiegészítők "elmennek".
(#4906) lidi válasza cs.csaby hozzászólására (#4858) Válasz Jan 28, 2011
Ilyen fényszálat honnan lehet szerezni ?
(#4907) Rick hozzászólása Válasz Jan 28, 2011
Itt van sokféle LED :
HQ Elektronic
(#4908) Rick válasza lidi hozzászólására (#4906) Válasz Jan 28, 2011
Nekem úgy rémlik, mintha a Conradnál láttam volna ilyet...
(#4911) cs.csaby válasza lidi hozzászólására (#4906) Válasz Jan 28, 2011
Google
Egy példa: Bővebben: Link

Ha mást nem, egy kínai giccsözön kínai színesen villogó karácsonyfában találsz vagy 20 métert

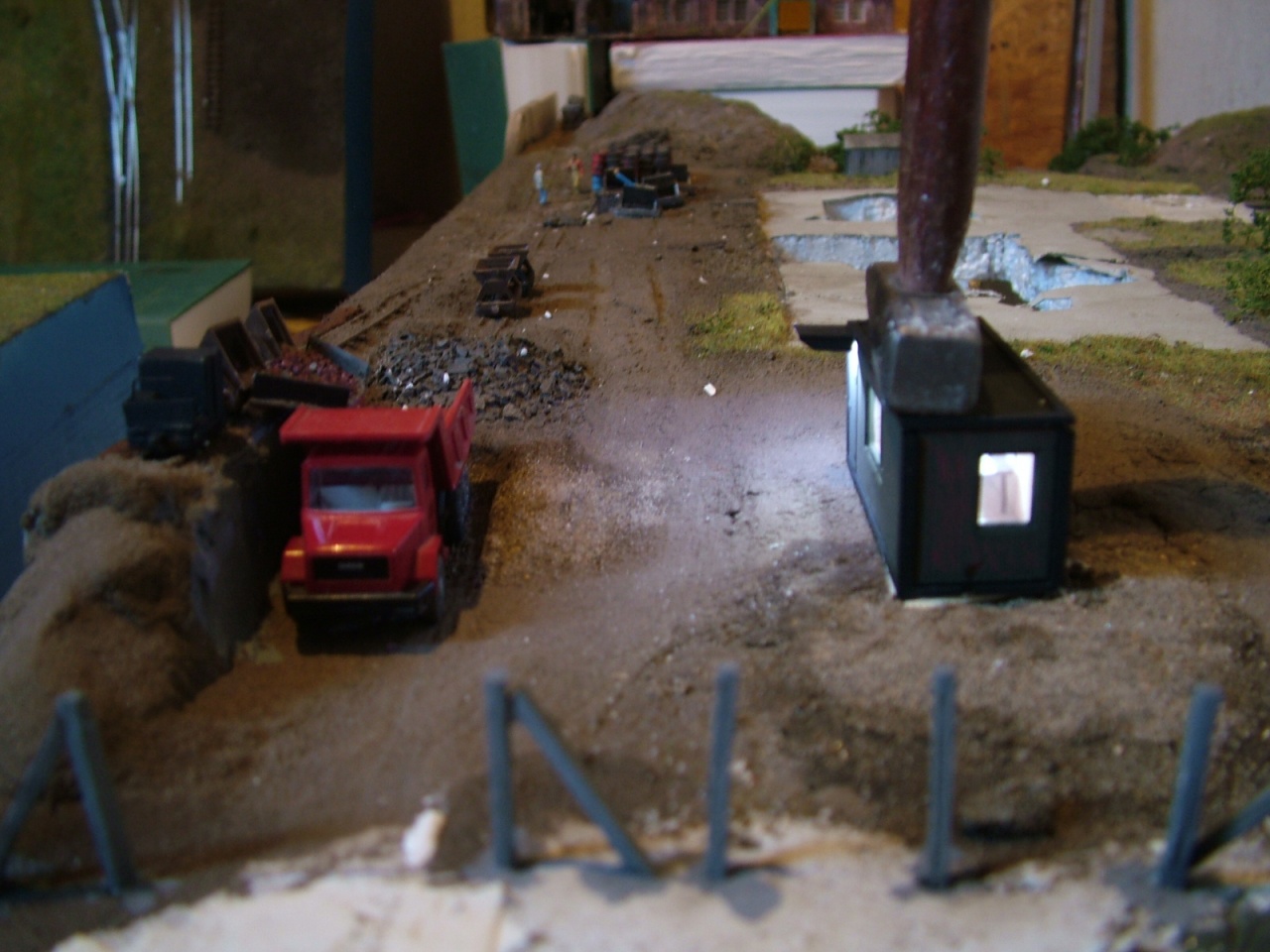

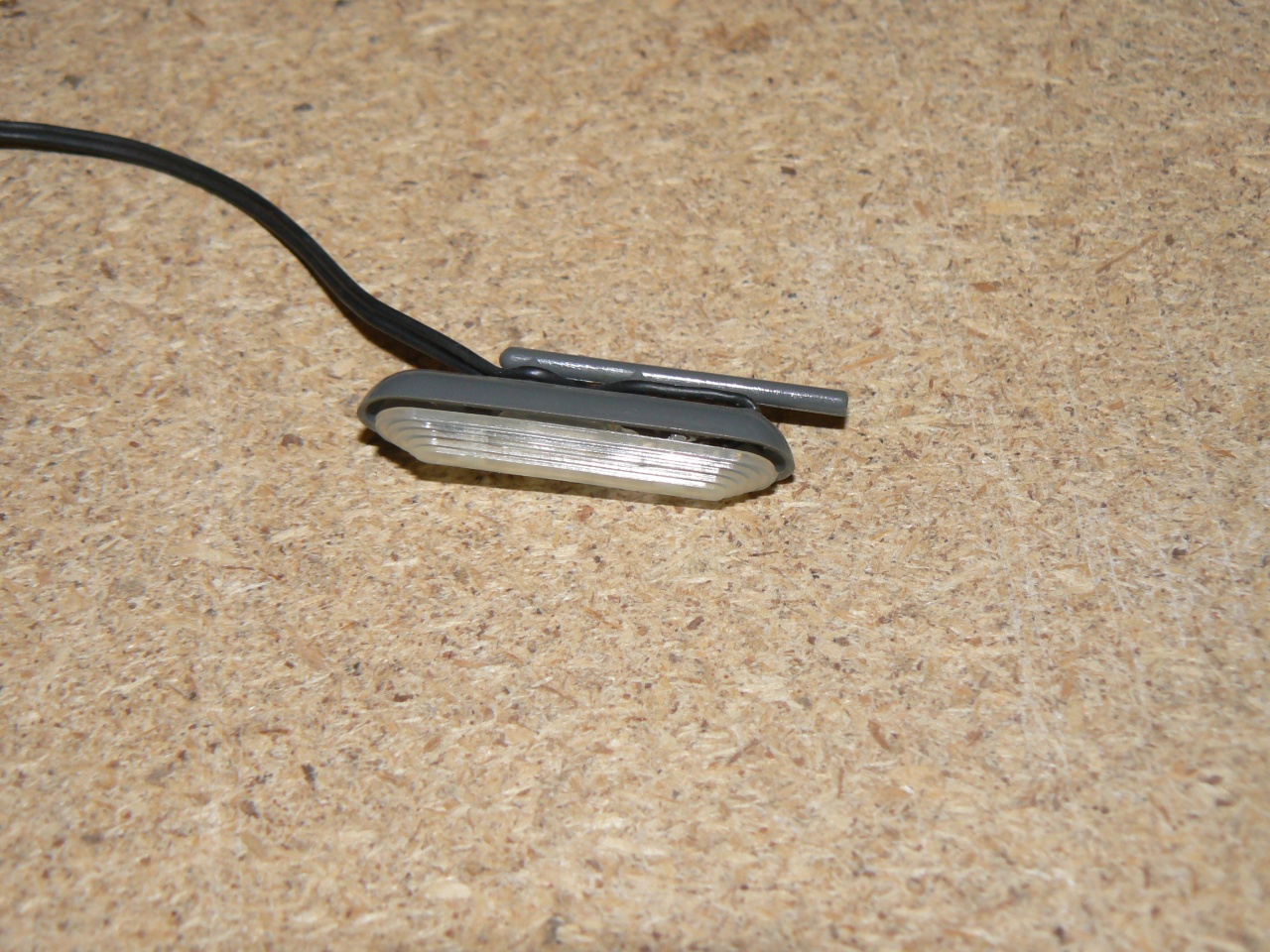

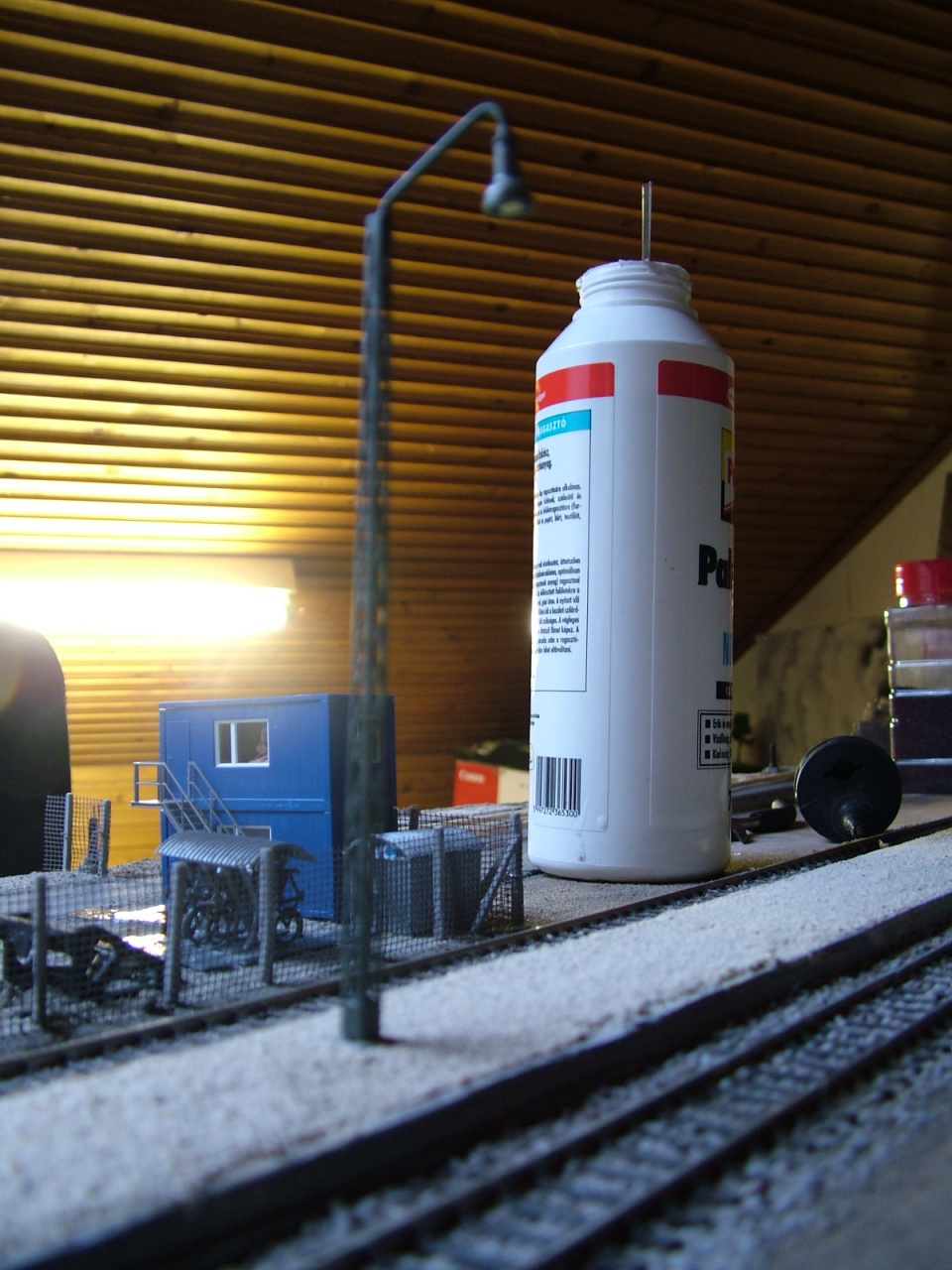

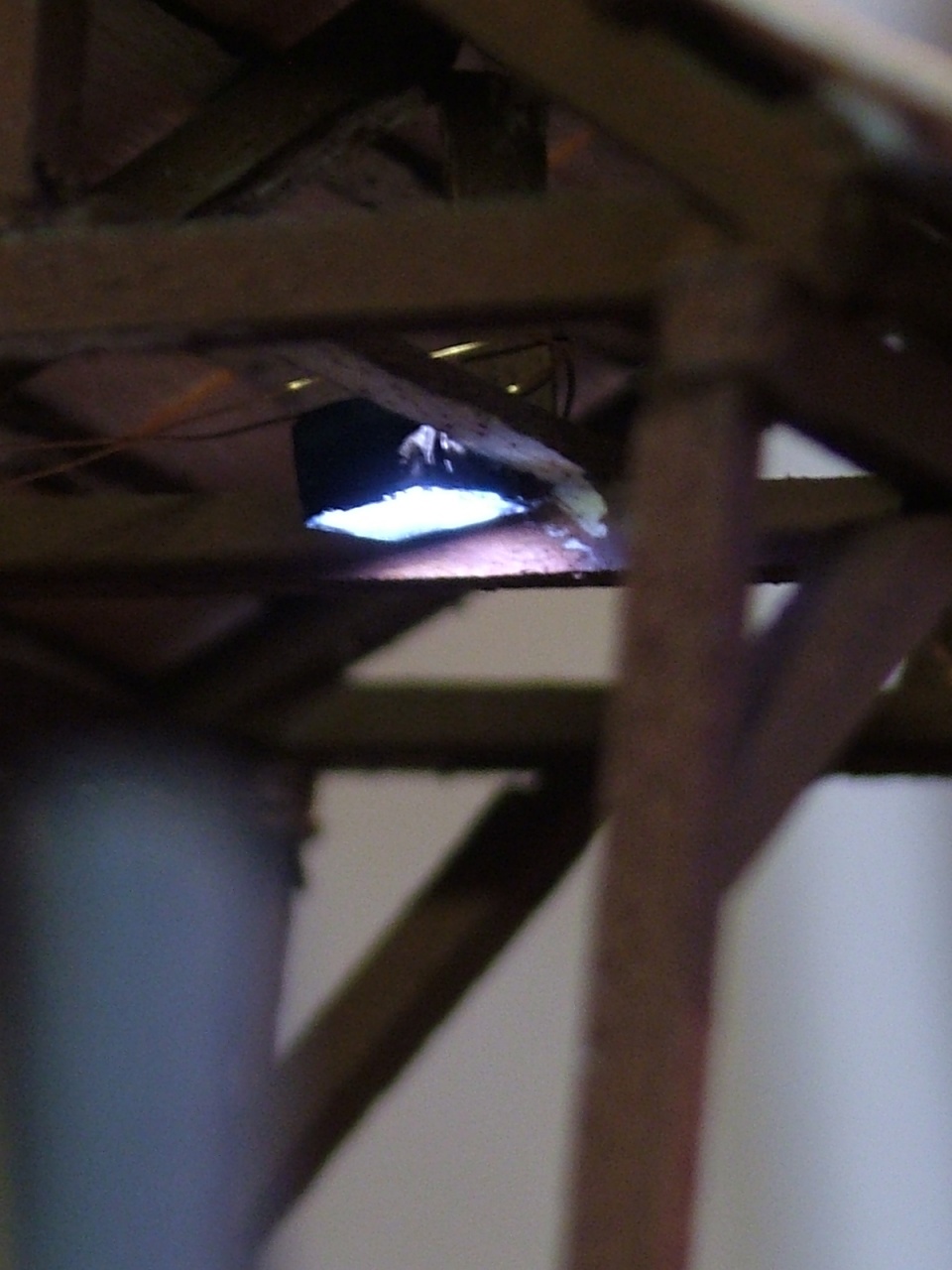

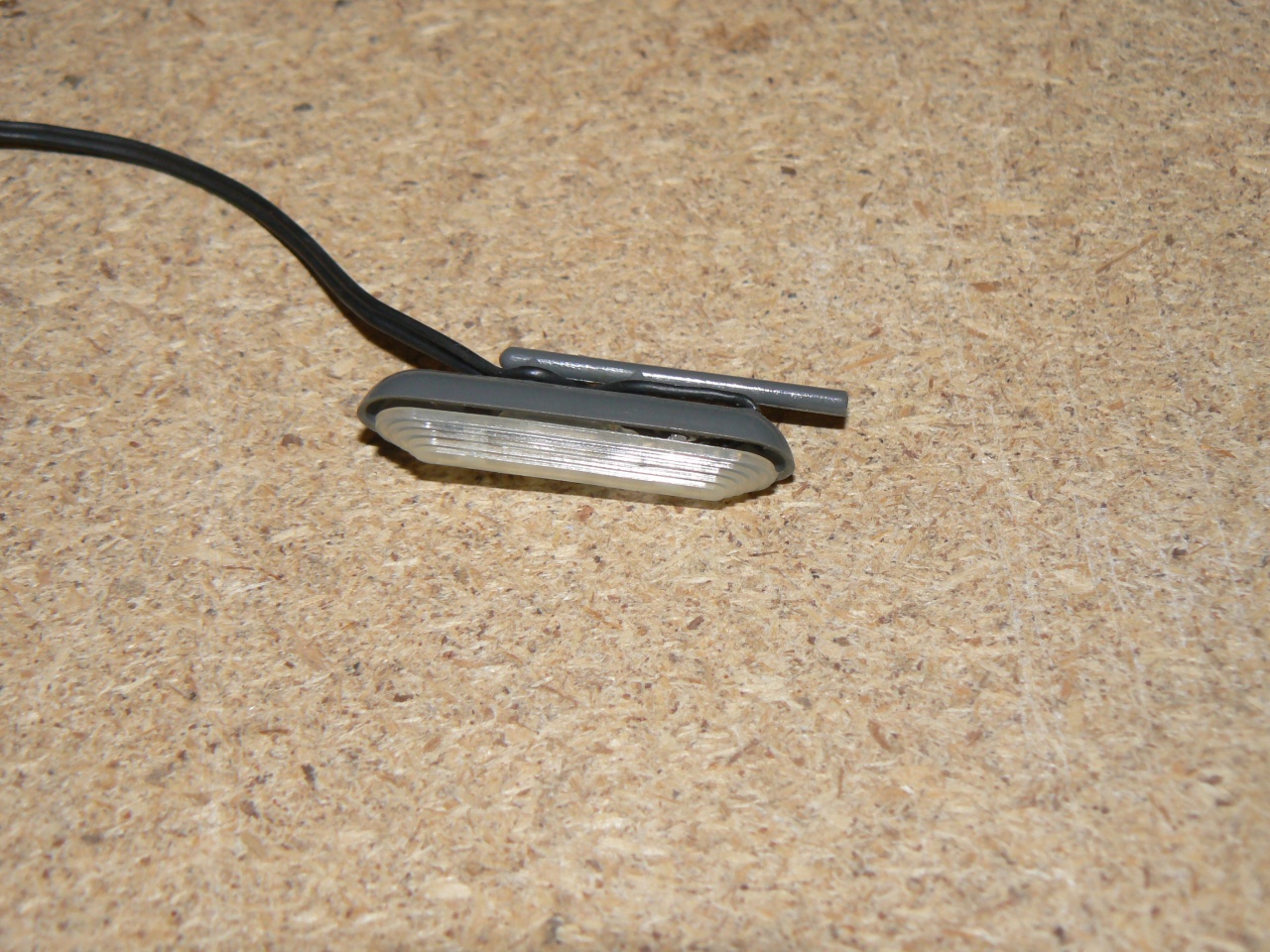

(#4912) SzerNoh hozzászólása Válasz Jan 28, 2011

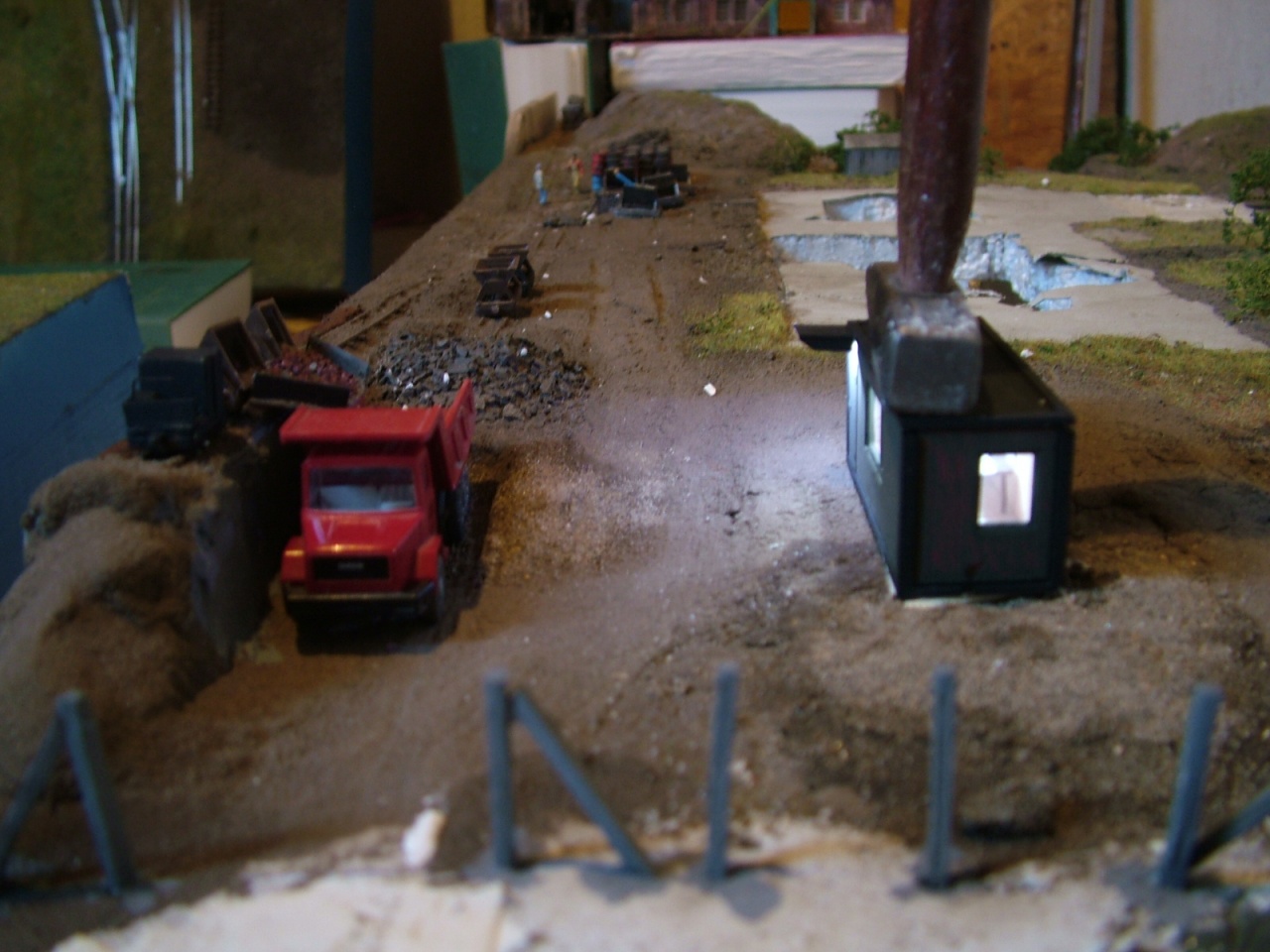

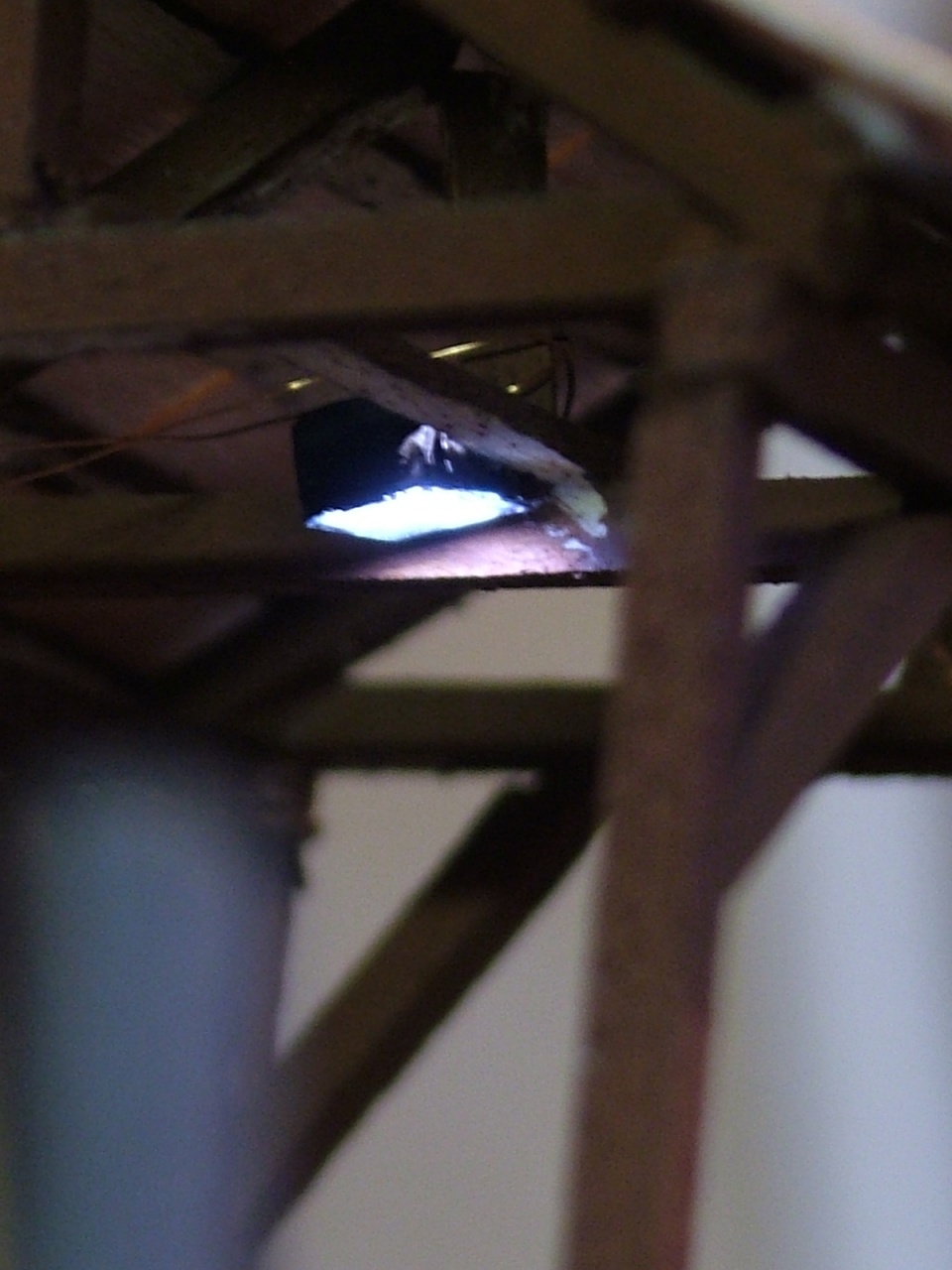

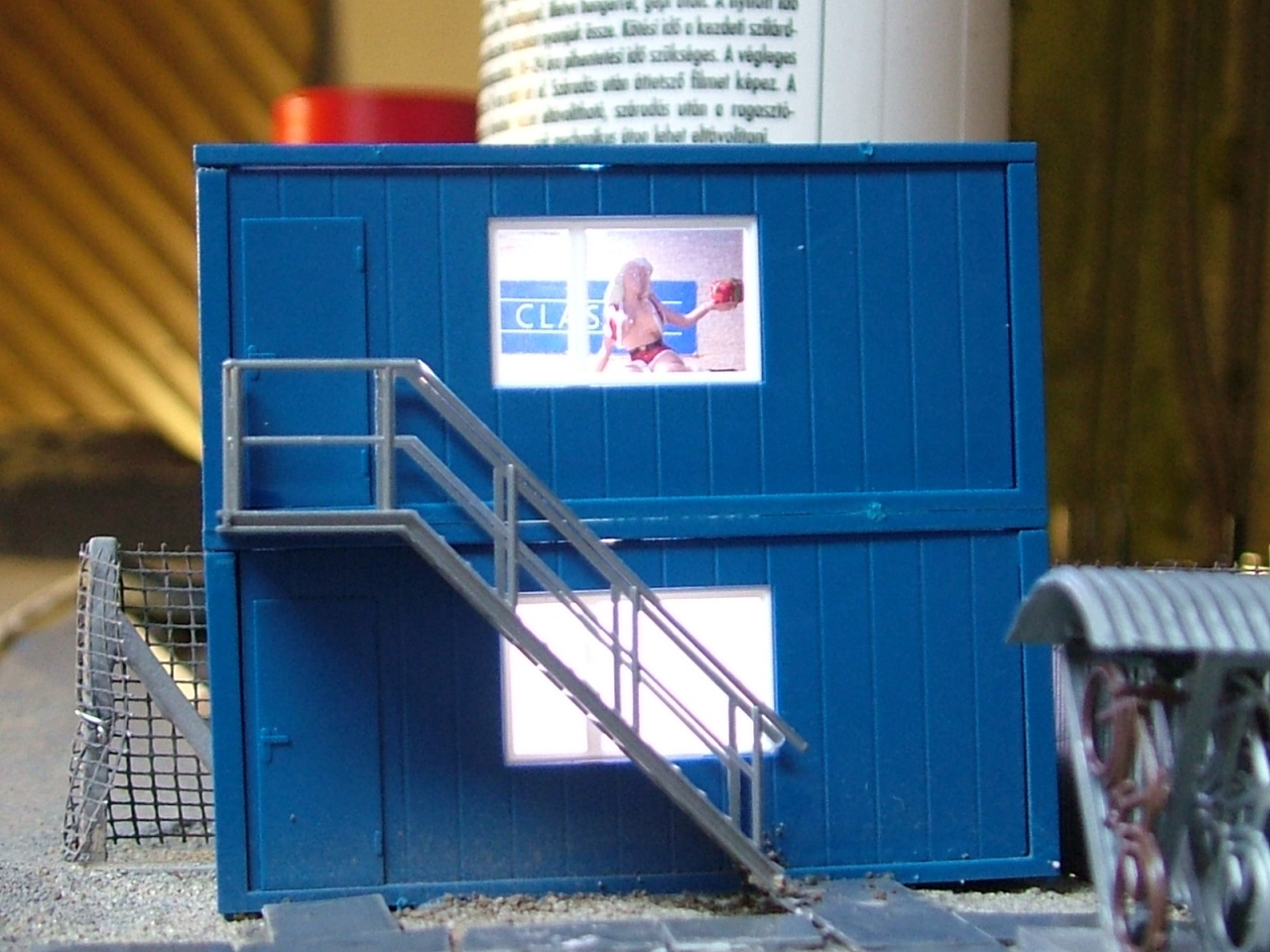

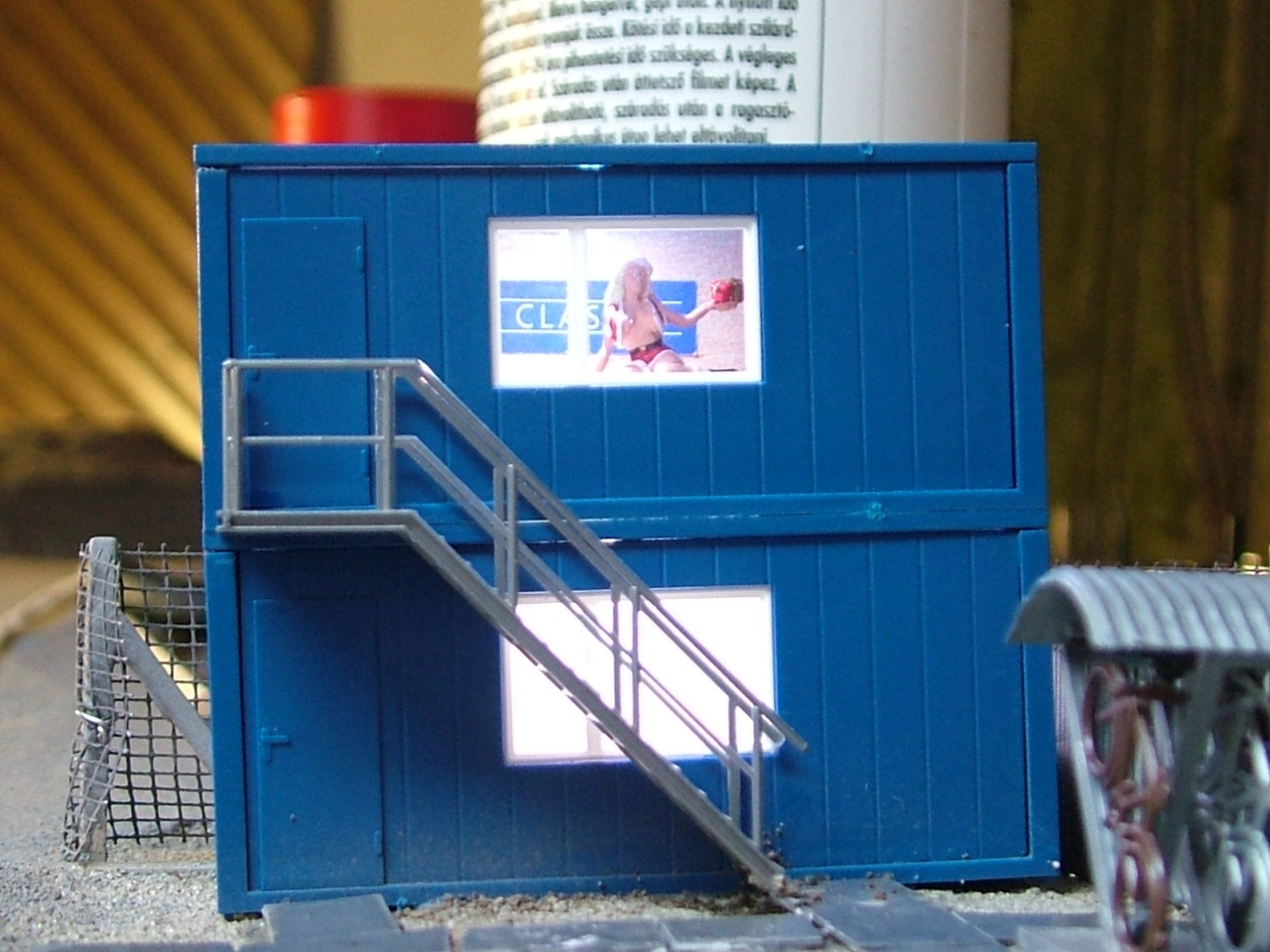

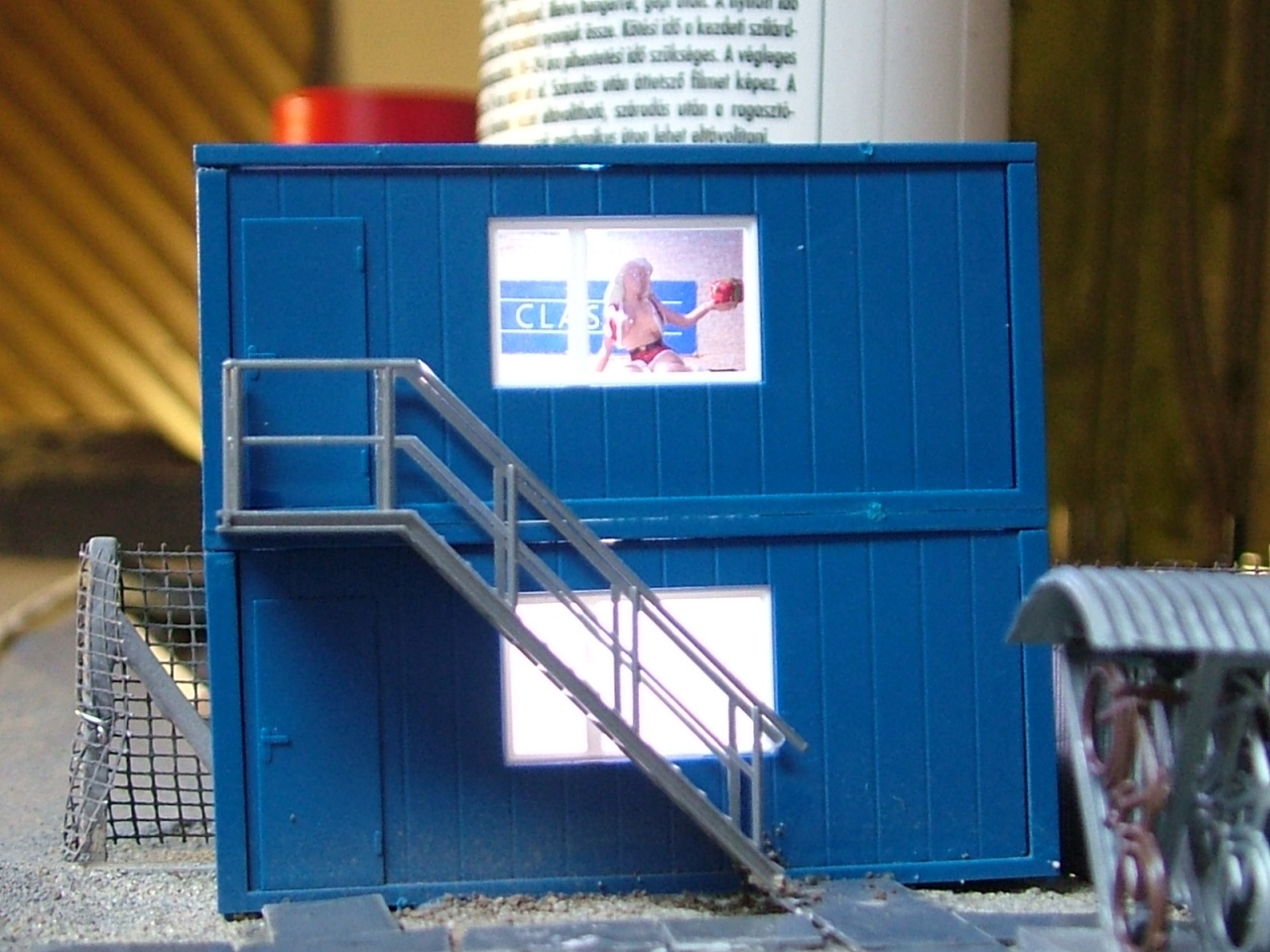

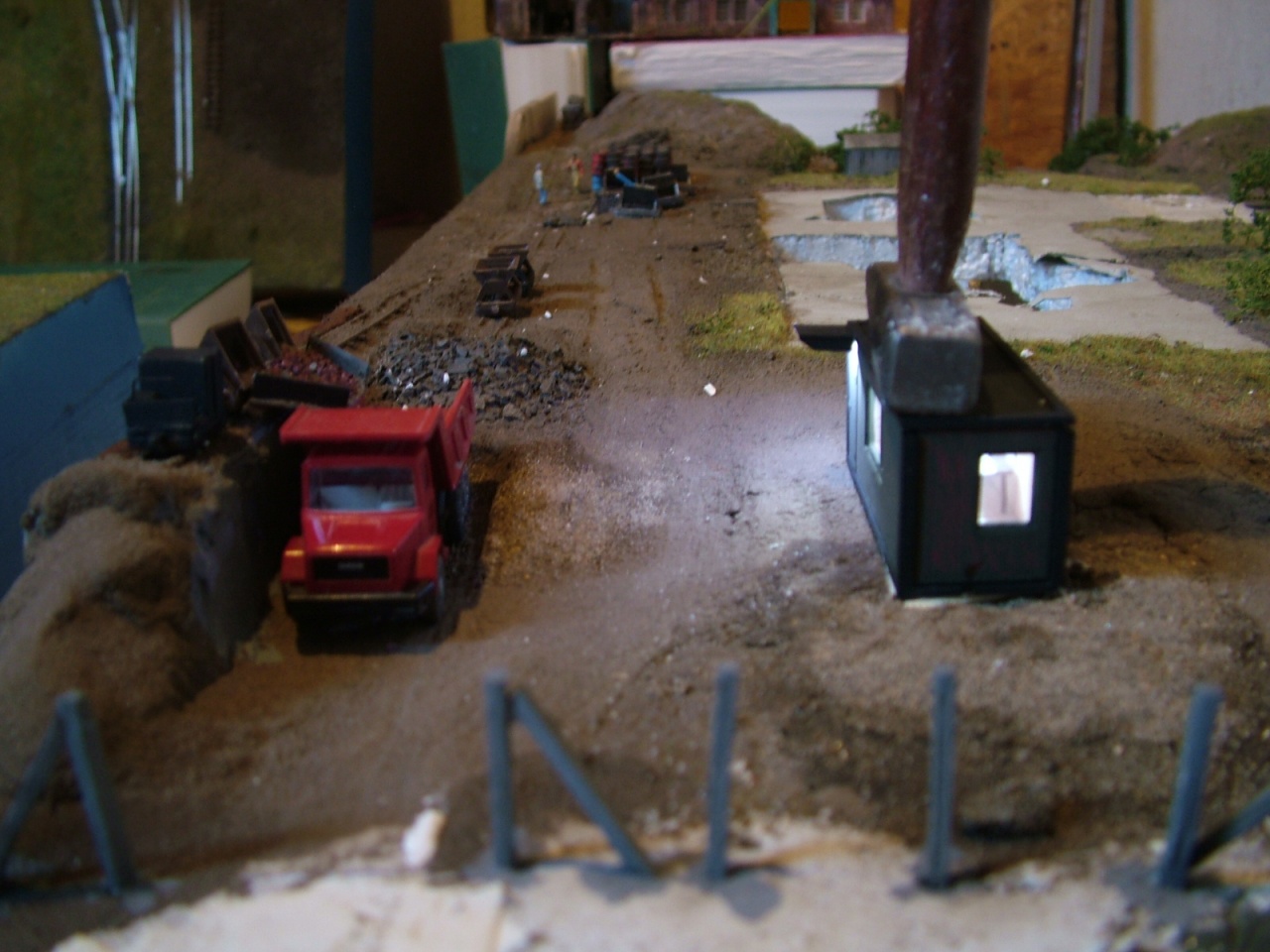

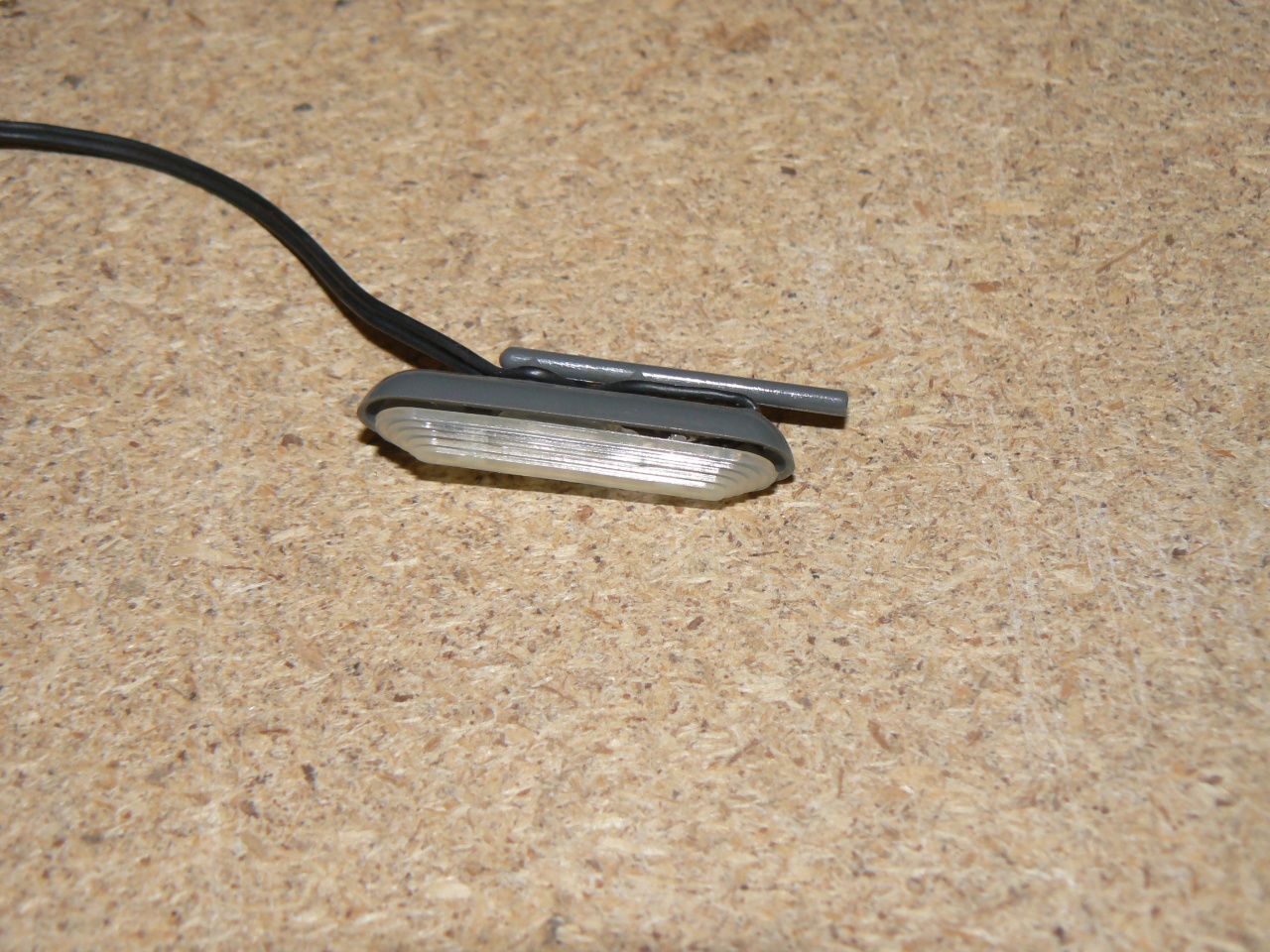

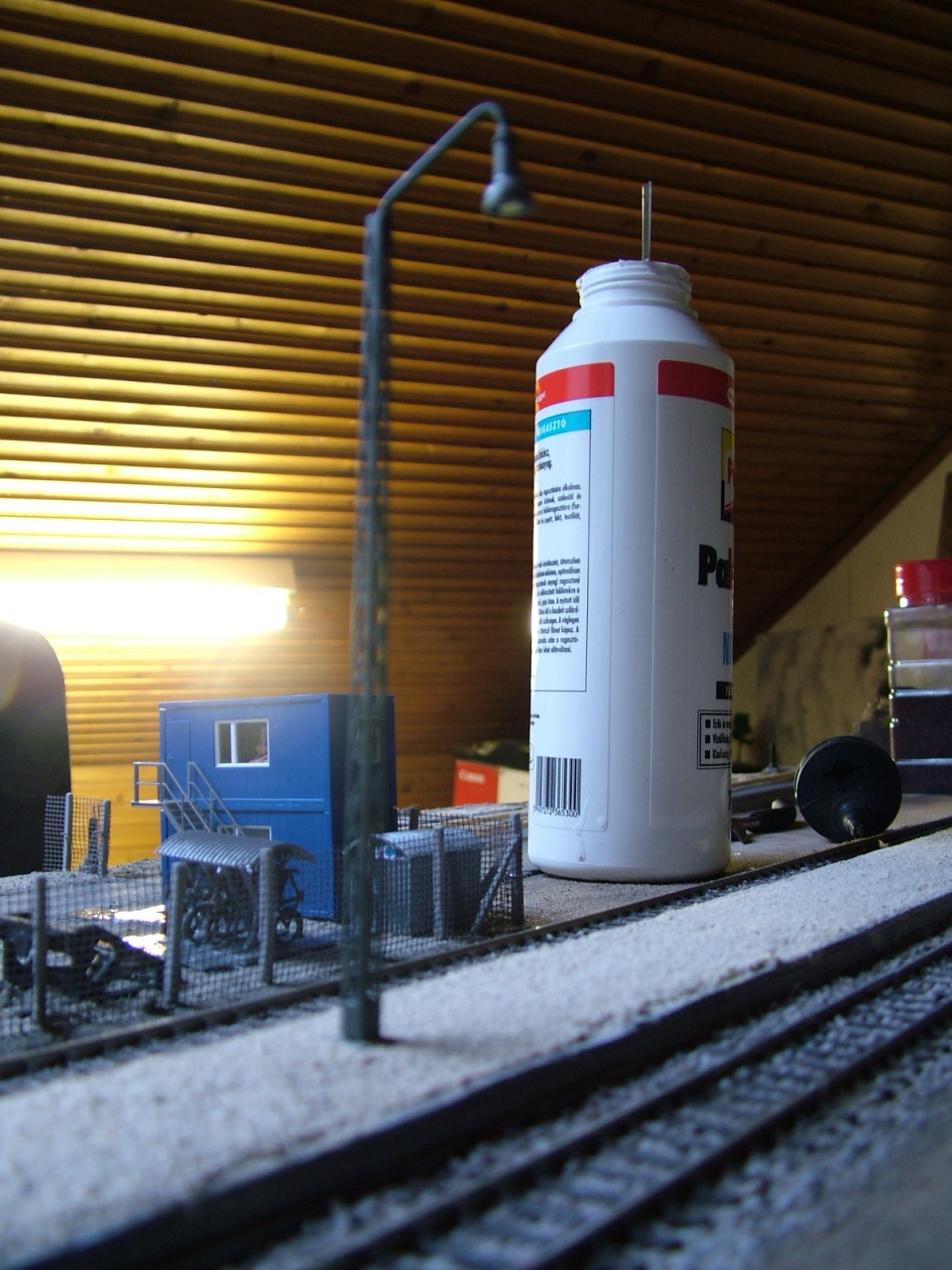

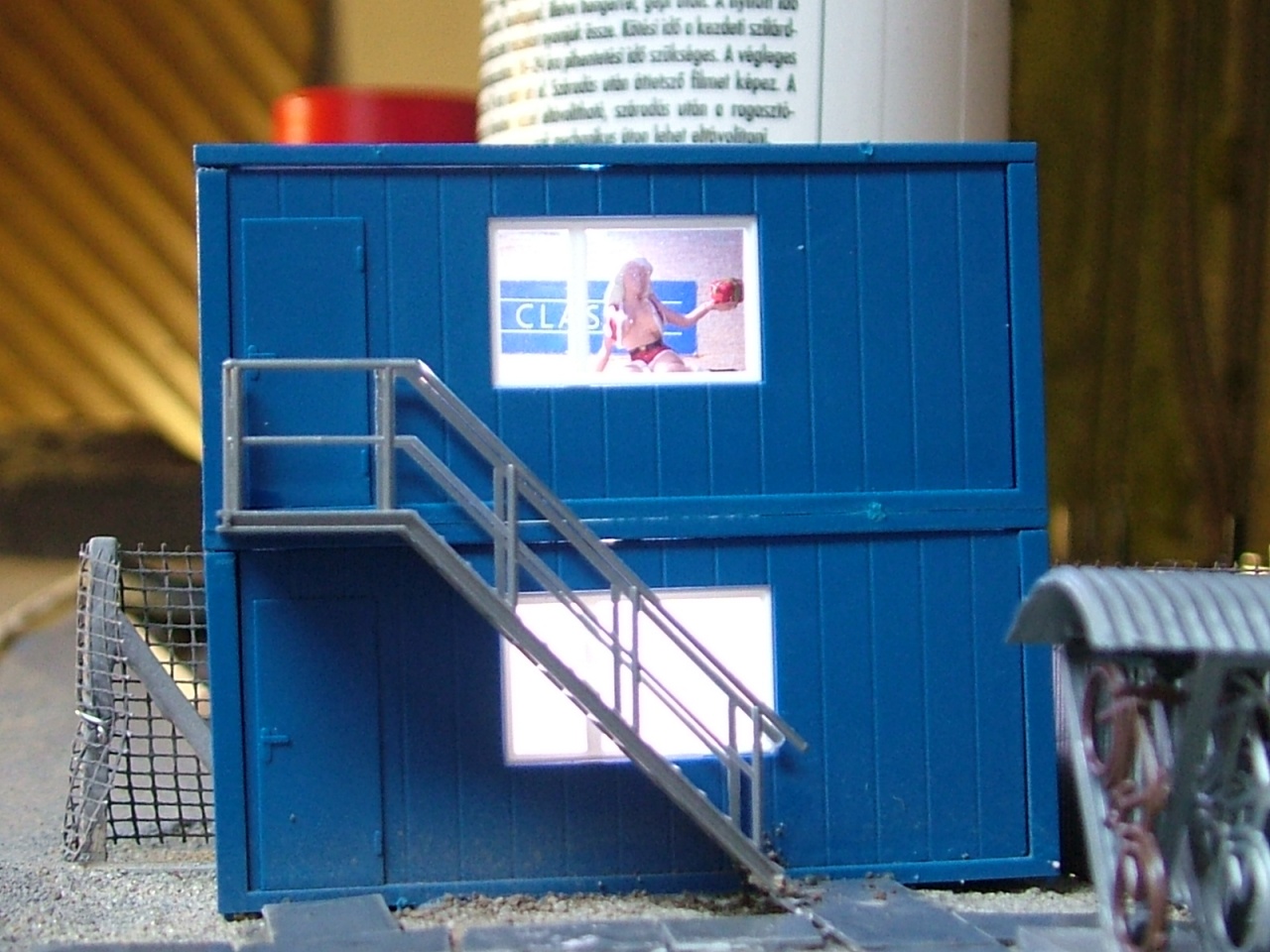

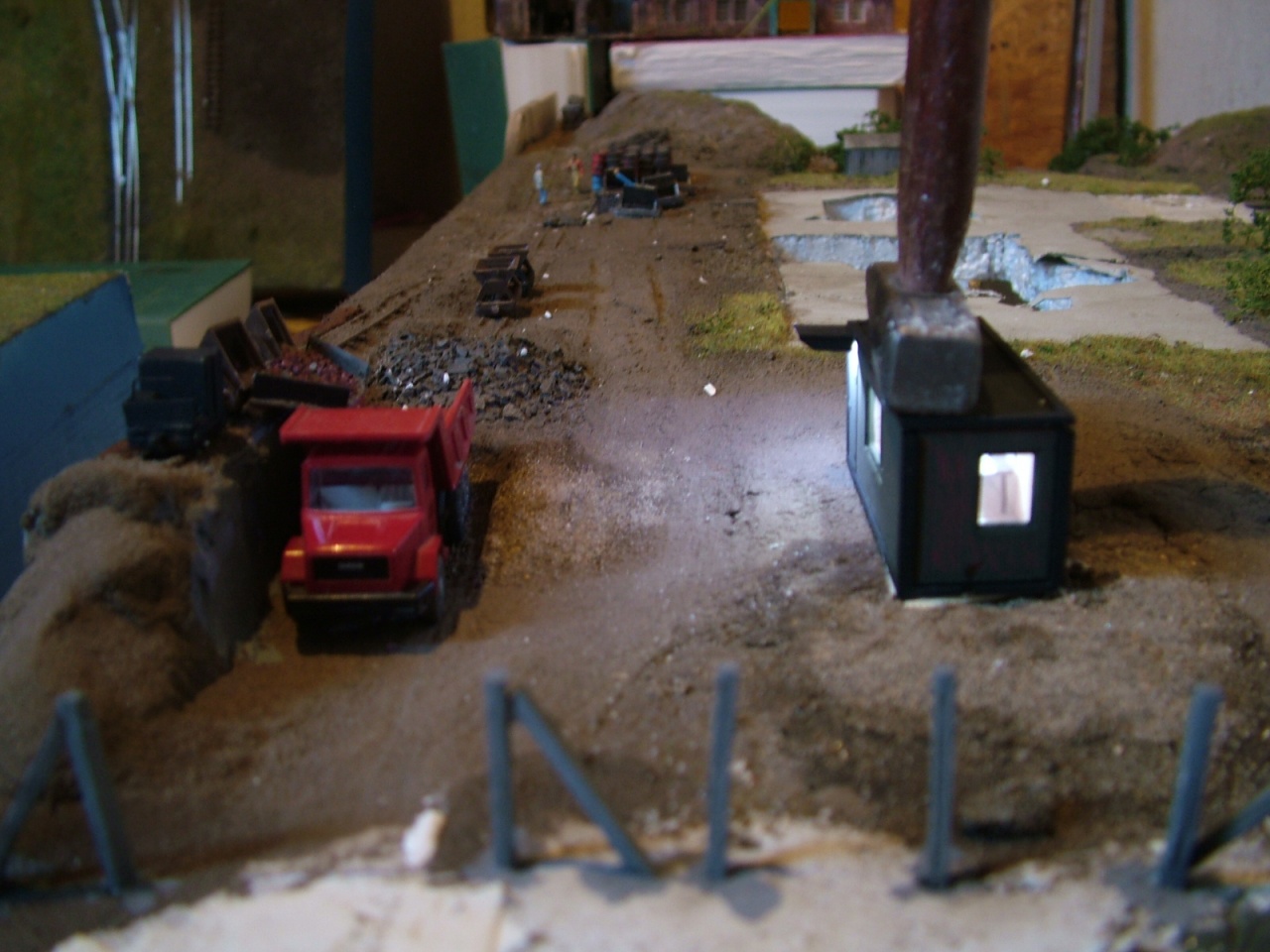

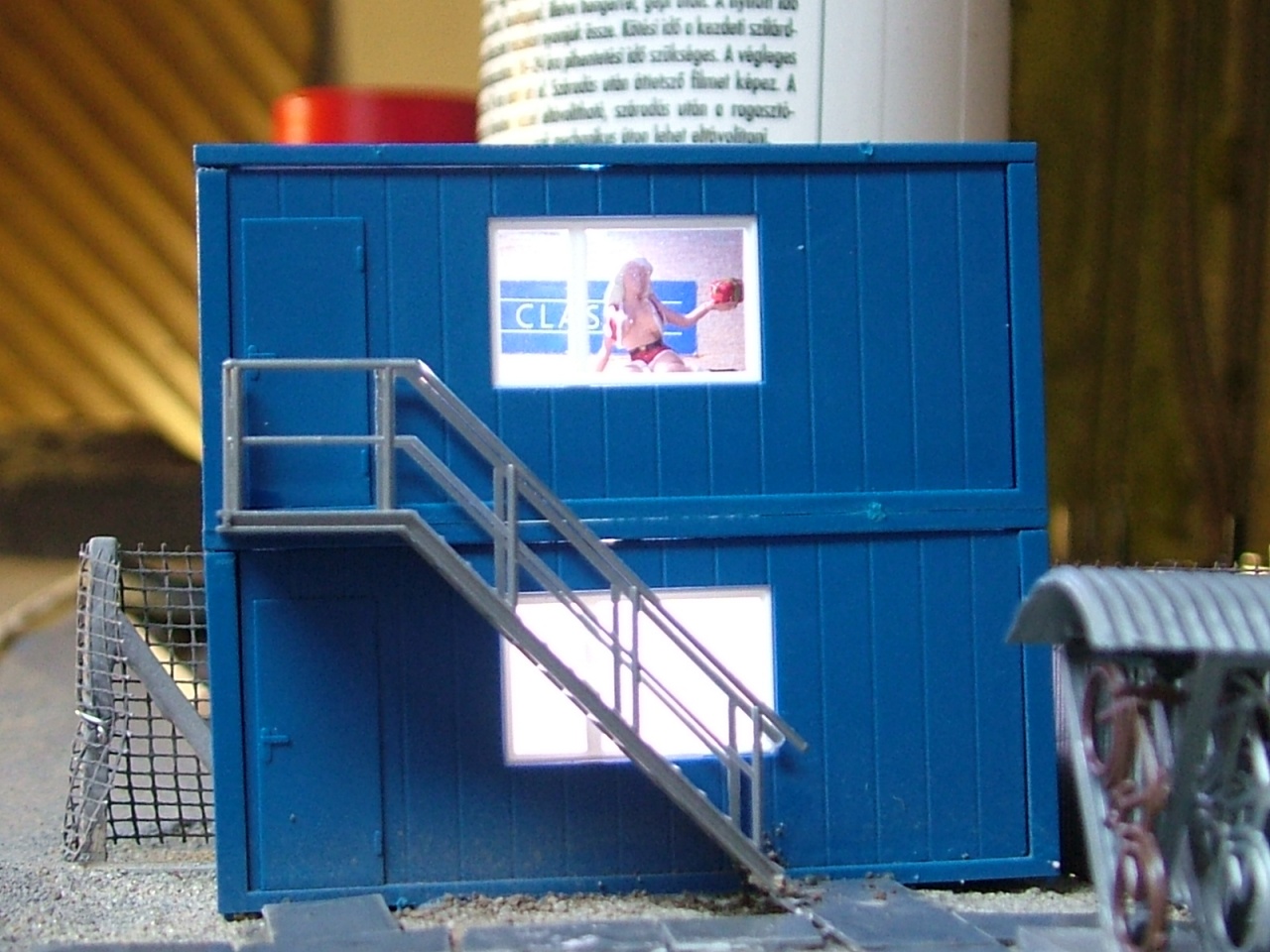

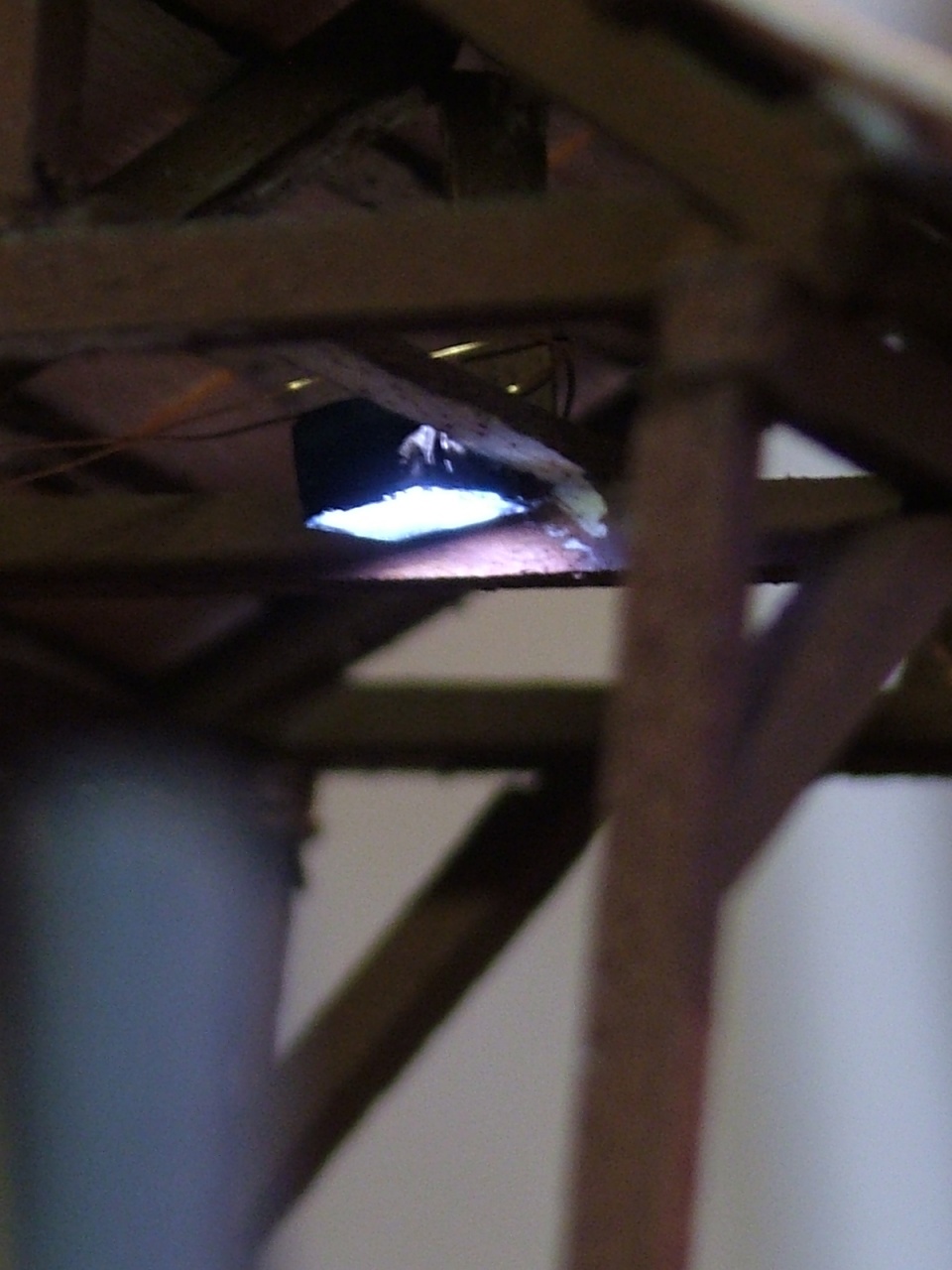

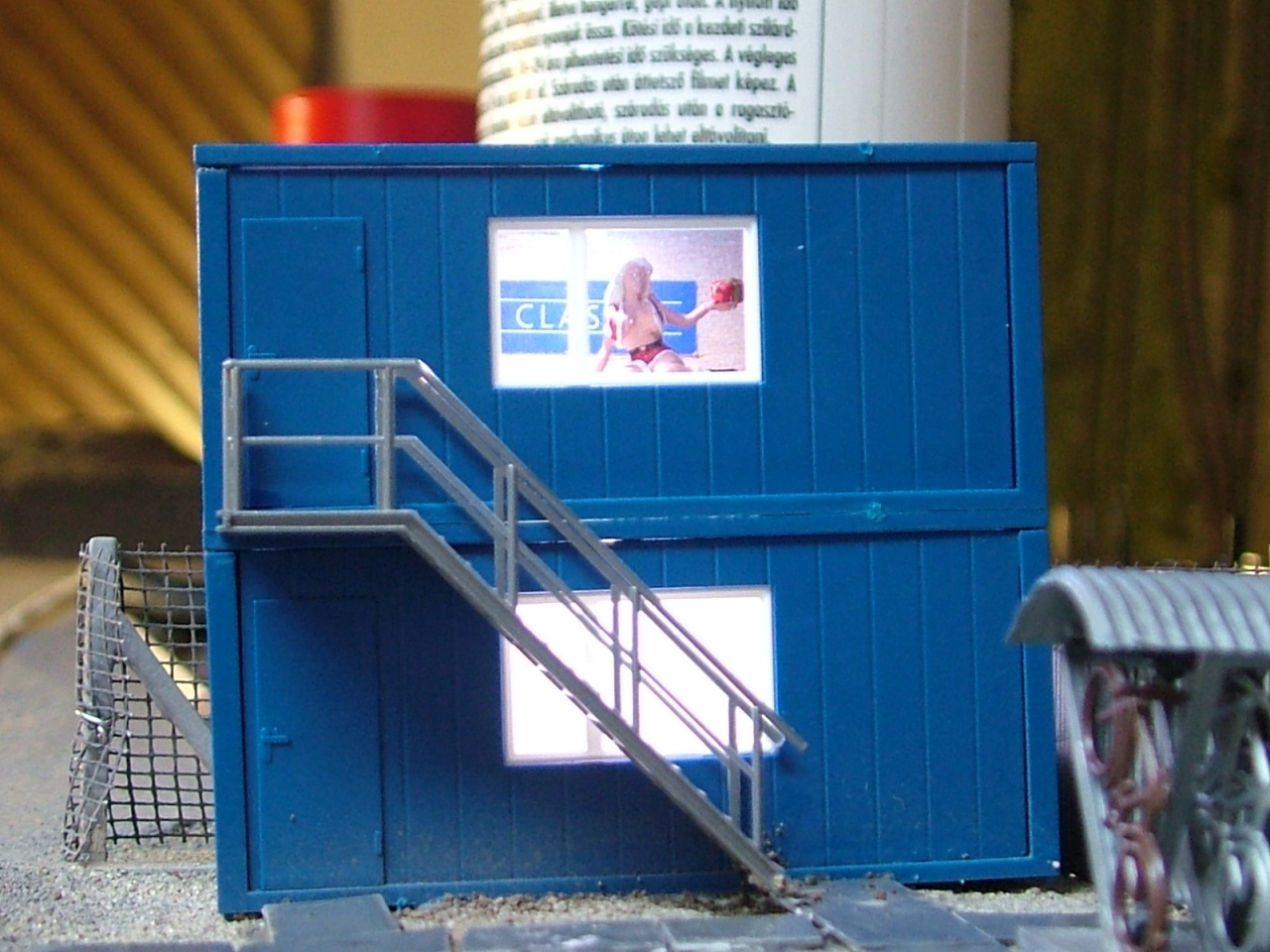

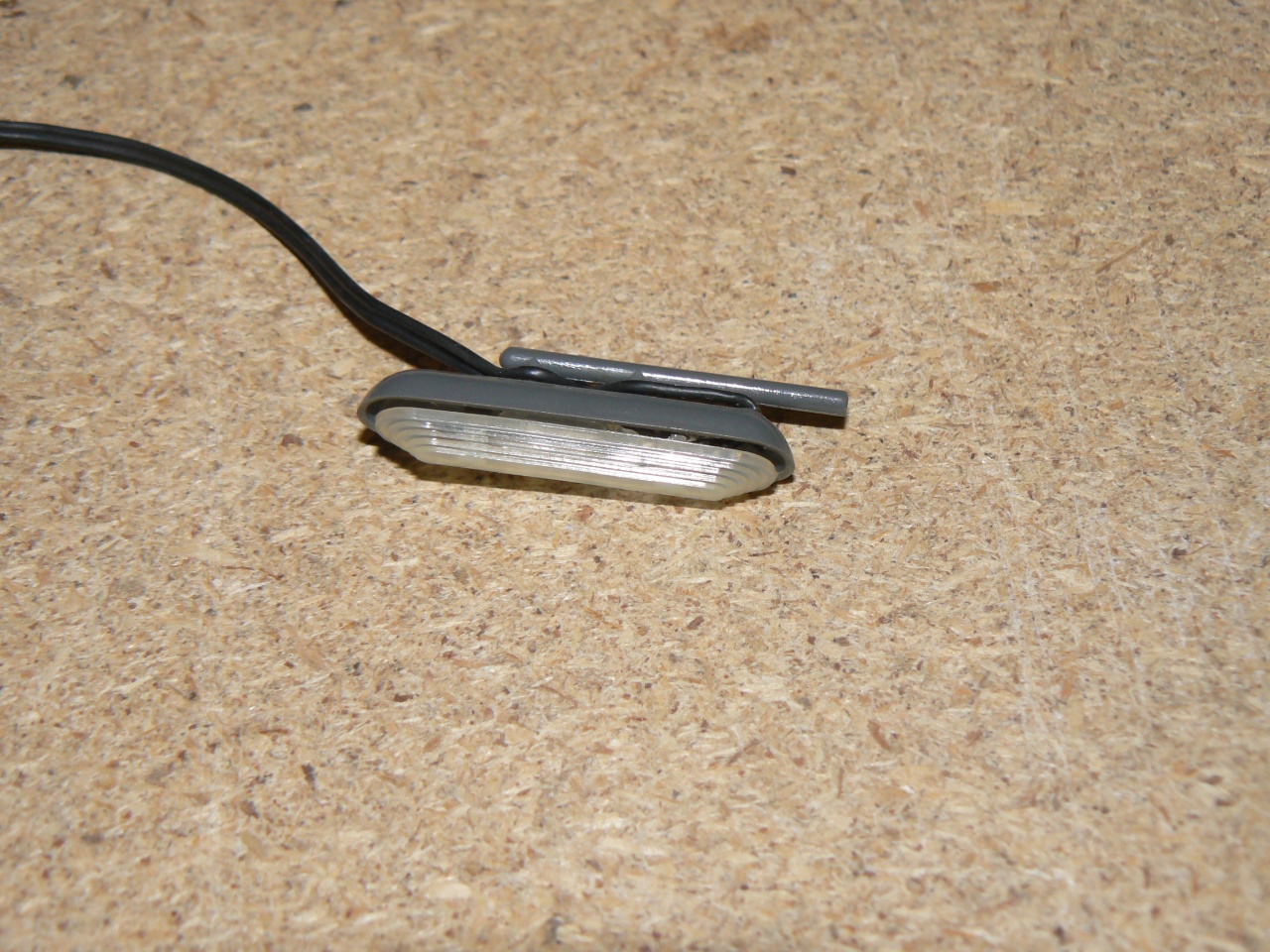

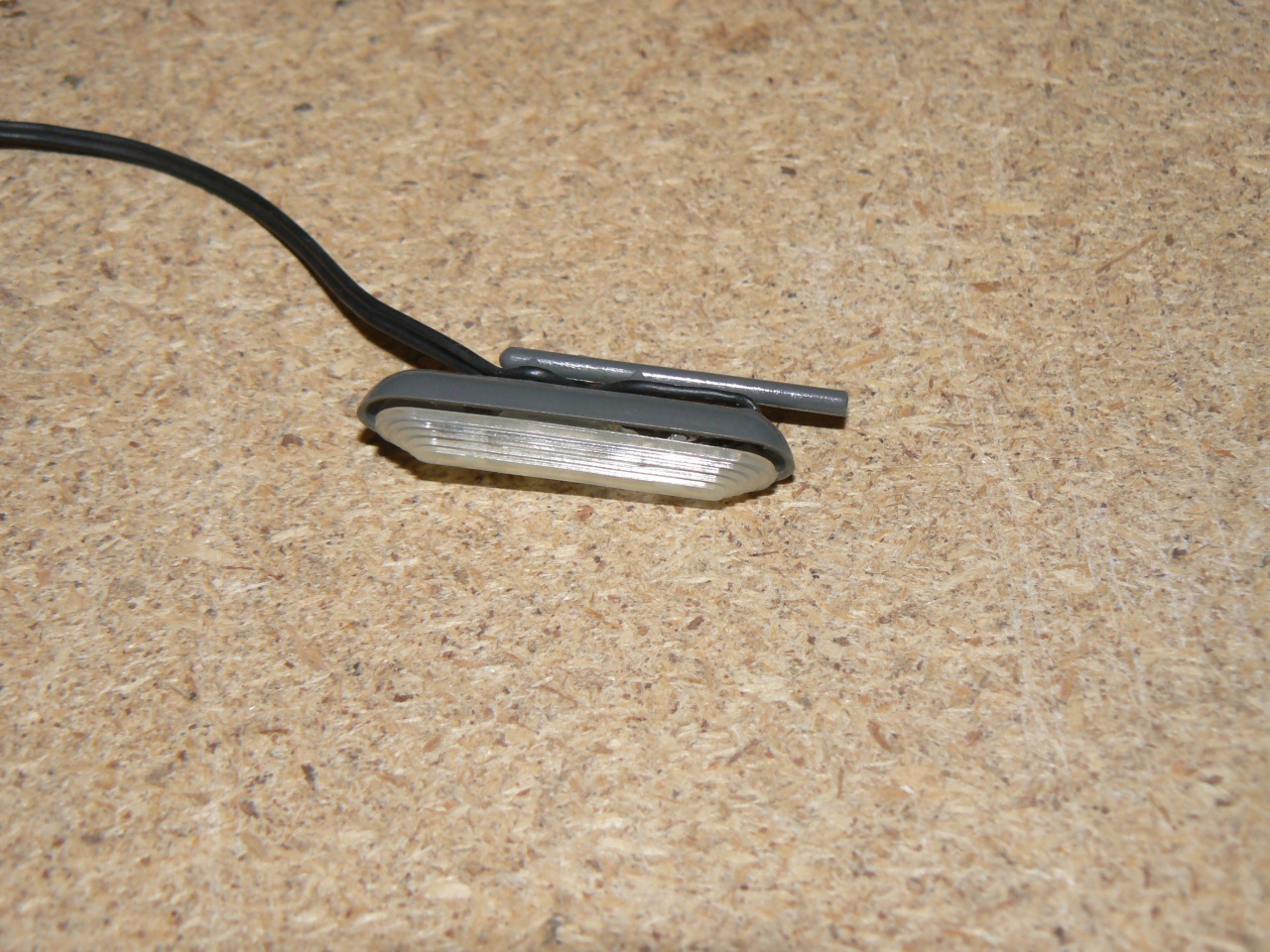

egyénileg beépített ledes világítások :

2 022.jpg

3 007.jpg

4 061.jpg

(#4913) Abs válasza SzerNoh hozzászólására (#4912) Válasz Jan 28, 2011
Az a reflektor nagyon komoly!

Abs
(#4914) kisKirály válasza SzerNoh hozzászólására (#4912) Válasz Jan 28, 2011
Jó a kalapács a konténer tetején
(#4915) róbertke válasza SzerNoh hozzászólására (#4912) Válasz Jan 29, 2011
"Z" mérettel foglalkozó német oldalon találtam, autók lámpáinak megvilágításához (pld. a dömpered) is használják..))



(#4916) róbertke hozzászólása Válasz Jan 29, 2011

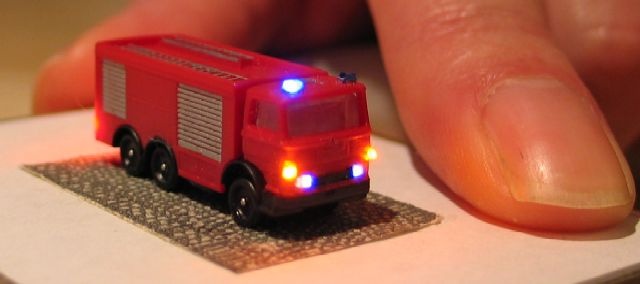

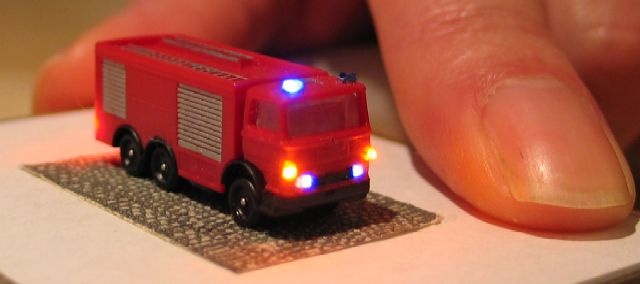

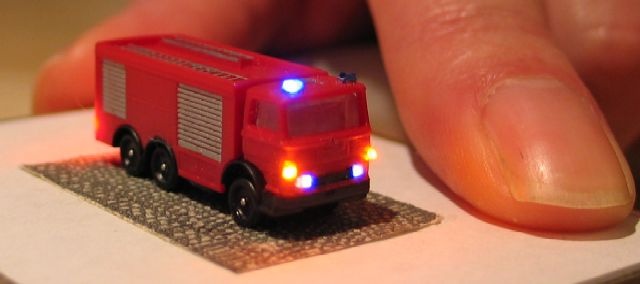

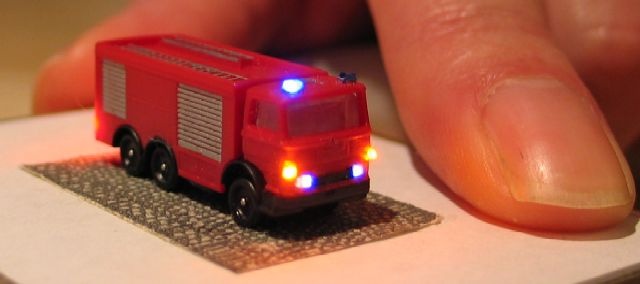

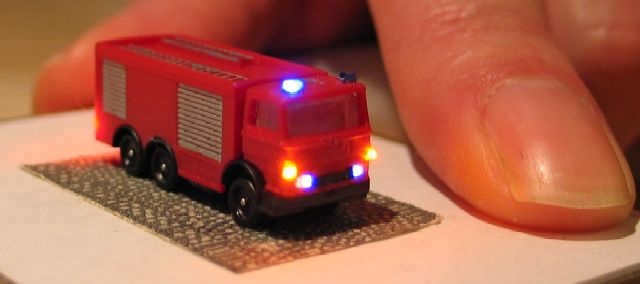

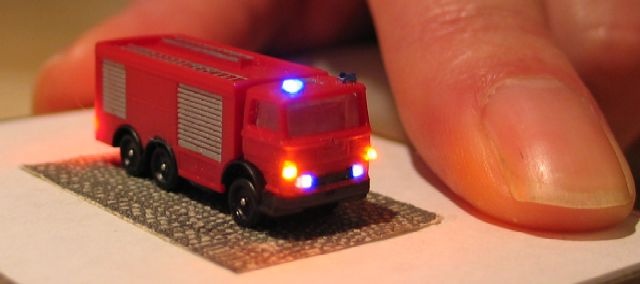

"Z"-s tűzoltó

Z méret.jpg

(#4917) Csukló válasza róbertke hozzászólására (#4916) Válasz Jan 29, 2011
Szép

Majdnem olyan mint ami a kindertojásban volt...
(#4918) MarkTrain válasza Csukló hozzászólására (#4917) Válasz Jan 29, 2011
Az nagyobb!
(#4927) kzolt válasza róbertke hozzászólására (#4915) Válasz Jan 30, 2011
Ez jó ötlet. Gondolom bele van fúrva a ledbe és bele van színtelen ragasztóval ragasztva.
(#4985) Tapti hozzászólása Válasz Feb 5, 2011
Hi!

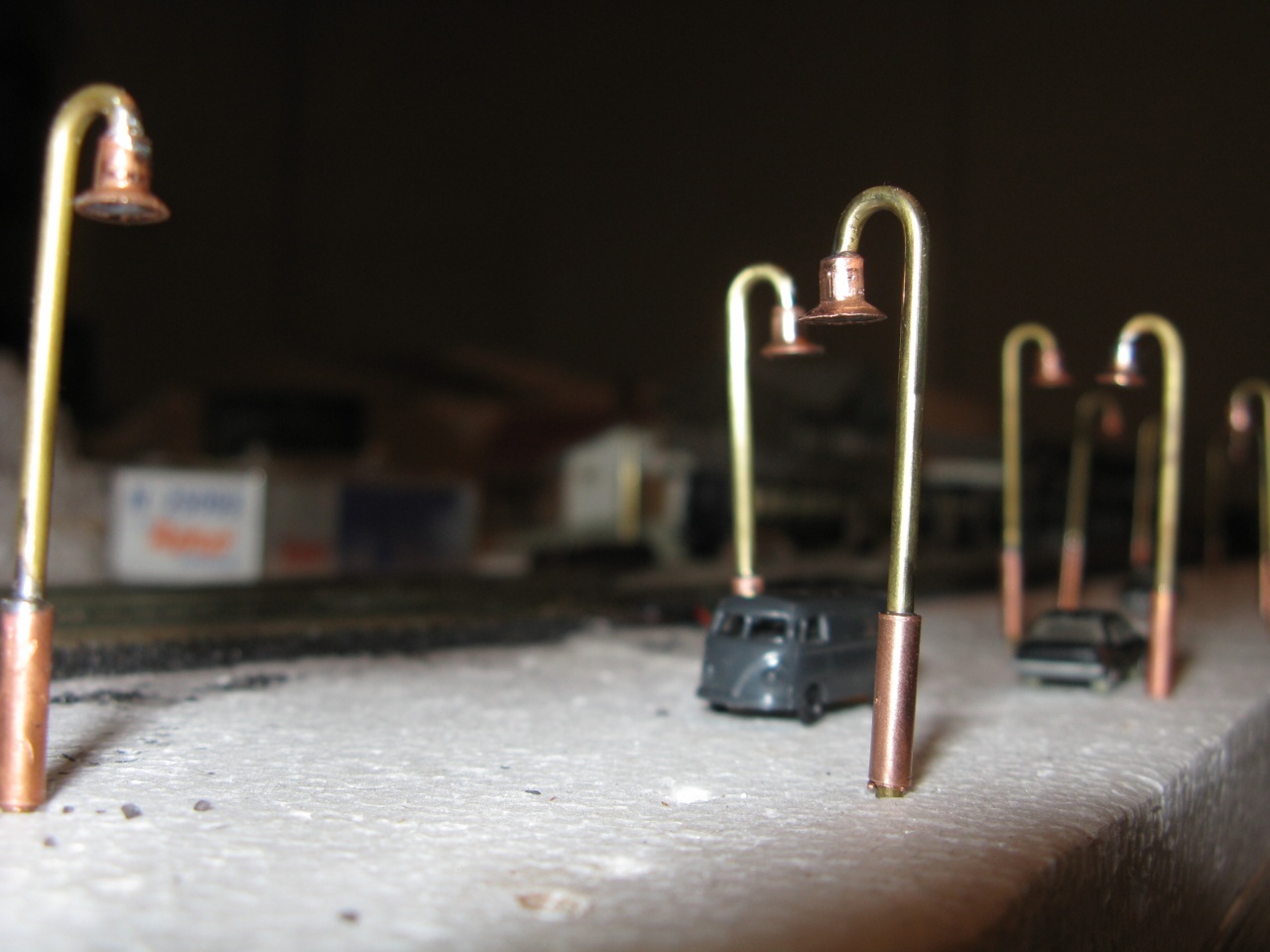

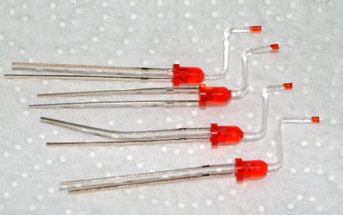

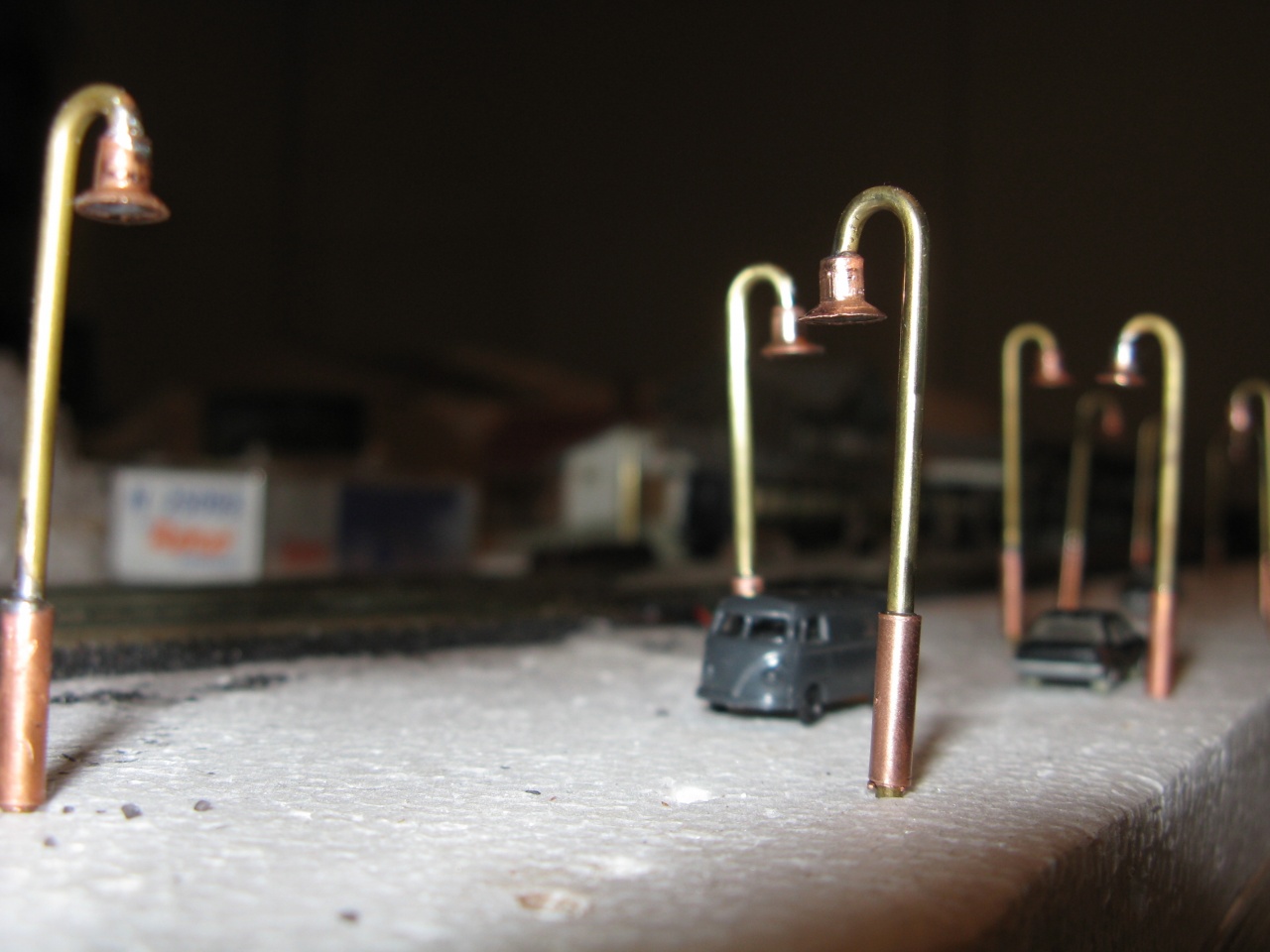

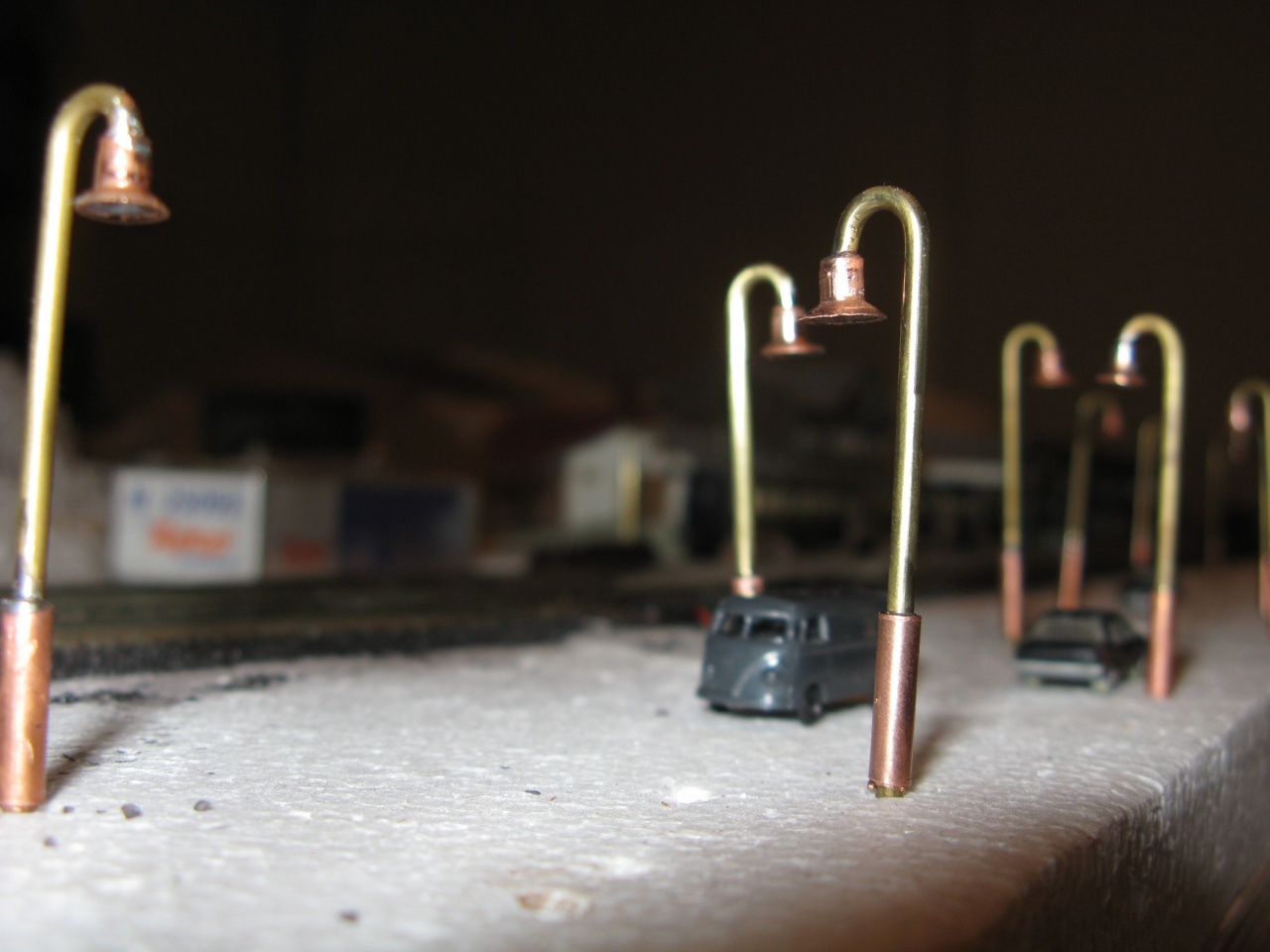

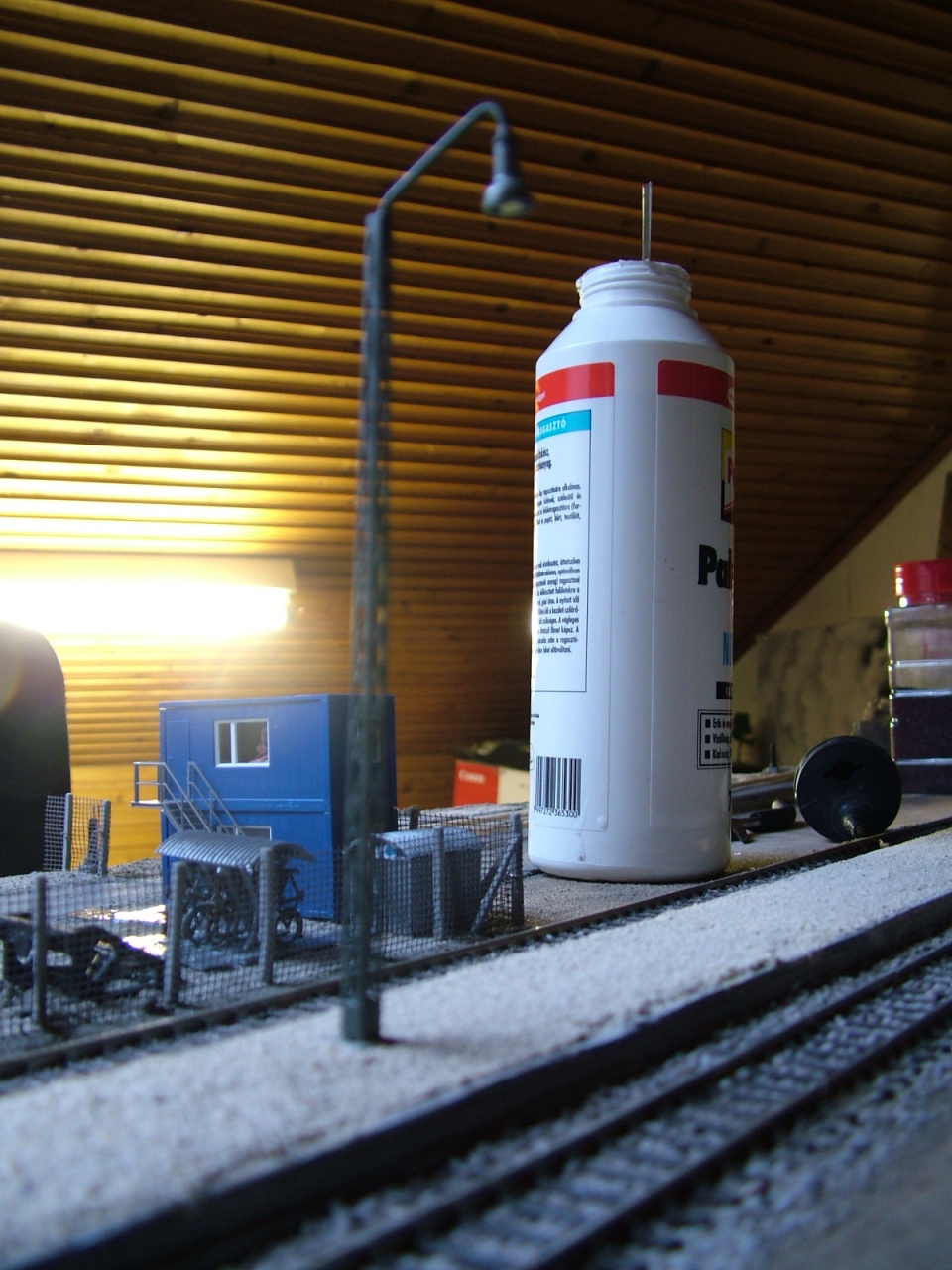

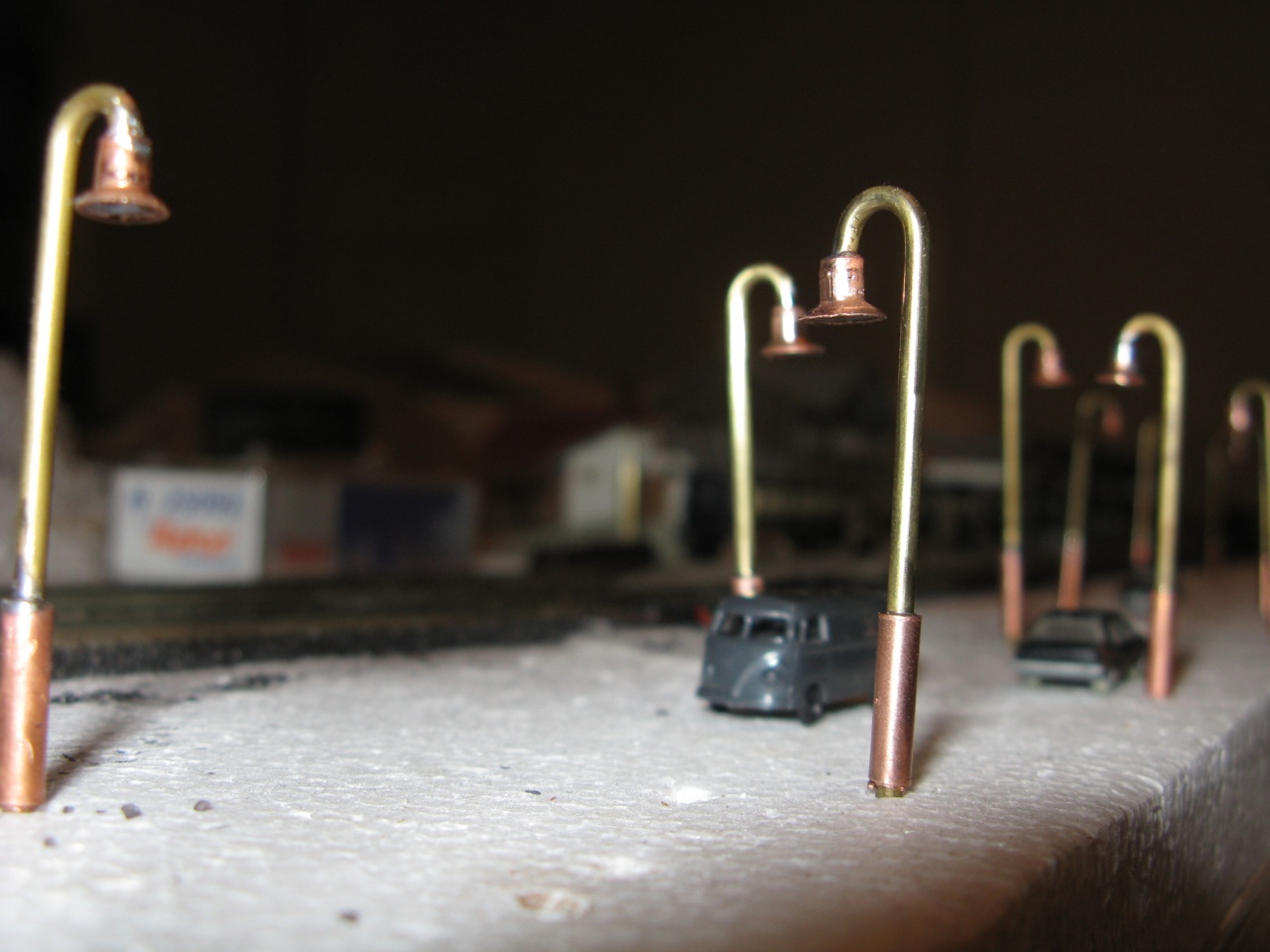

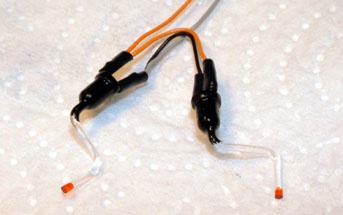

Unatkoztam és alkottam egy kicsit. Még nincs kész, festés és a LED-k még hátra vannak. Alapanyag: 2mm-s rézcső, 3mm-s v.rézcső, (beszerezhető pár száz Ft.-ért - bronzker.hu - ) LED majd innen : Bővebben: Link


Lehet nem profi munka de első próbálkozásra talán nem rossz? Mindez N-s asztalhoz.



(#4992) Topi válasza Tapti hozzászólására (#4985) Válasz Feb 5, 2011
Ügyes!

Egy kis tanács. Ne e-bayről rendelj LED-et. Bármelyik magyar alkatrészáruházba bemész, olcsóbban jössz ki.
Te most 10db fehér LED-et vettél ~10,5 Euróért (2800 Ft), de ezért mondjuk itt 40 db-ot kaptál volna.
(#4993) Tapti válasza Topi hozzászólására (#4992) Válasz Feb 5, 2011
Szia!


Köszönöm a tanácsot, de még nem vettem meg és csak azért néztem ott mert fel van vezetékelve, meg máshol ilyen picit amiből 4db ráfér egy gyufafejre nem találtam!

De megnézem majd ahol ajánlottad!
(#4994) Csukló válasza Tapti hozzászólására (#4993) Válasz Feb 5, 2011
Hm
Ez a fel vezetékezett led lehet engem is érdekelne, lévén eléggé gyatrán forrasztok
(#4997) kzolt válasza Tapti hozzászólására (#4985) Válasz Feb 7, 2011
Ügyes munka!

Hogy tudtad a csöveket behorpadás nélkül meghajlítani?
(#4998) Rick hozzászólása Válasz Feb 7, 2011
Én ilyen 2 mm-s rézcsövet az OBI-ban vettem nemrégen, szintén hasonló célra.Arányaiban illeszkedik az N-es méretarányhoz?Nem tűnik vastagnak?
(#4999) kzolt válasza Tapti hozzászólására (#4985) Válasz Feb 7, 2011
Én ma vettem ledeket a Lomex-nál, színtől függően kb 10-15 Ft. 0,8*1,6mm méretűek.




(#5000) Tapti válasza kzolt hozzászólására (#4997) Válasz Feb 7, 2011
Szia!

Első nekifutásra kilágyítottam a csövet gázláng felett! Mivel ilyen kisméretű görgős csőmetsző nincs egy sniccerrel vágtam el a csövet úgy hogy egy fa lapra helyeztem a csövet és a pengével enyhén nyomva görgettem oda-vissza. Tökéletes vágásfelület! A vágás utáni sorját kipucoltam amíg egyenes volt. . Egy 2cm-s kazánlemezbe fúrtam egy merőleges lyukat pl.:3.5mm, majd az anyagvastagság + egy pici (0,5-1mm) távolságra egy másikat és mindkét lyukba beütöttem egy-egy tengelydarabot (bármilyen fémpálca lehet) A két kilógó fém tengely közé raktam a csövet úgy hogy ne lógjon ki a vége a tengelyek közül de ha valamelyik irányba feszítem akkor mindkét tengelydarabon támaszkodjon. Ez után egyik irányba elkezdtem nyomni a cső végét úgy hogy rátekeredjen az egyik tengelyre, mindezt egy kis fadarab (fenyőléc) segítségével közvetlenül a hajtást kísérve.
Tul.kép egy közönséges csőhajlítógép csak minibe. Az átmérő másfélszeresénél kisebb ívet már csak töltve lehetne hajtani, de ki tölt meg egy 0,5mm-s belső átmérőjű csövet és mivel?

Ha nagyon nem érthető, csinálok valami videó félét.

(#5001) Tapti válasza Rick hozzászólására (#4998) Válasz Feb 7, 2011
Szerintem nem rossz, az alsó vastagabb rész a lámpákon 3mm-s. Ennél vékonyabbat nem találtam és még kábelt is kell bele vezetni! Kompromisszum!
(#5002) Tapti válasza kzolt hozzászólására (#4999) Válasz Feb 7, 2011
Rendelési cikkszámot tudnál adni? 0,1mm-s szigetelt vezetékük is van?

Rá tudom én azt forrasztani?
(#5003) Tapti válasza Tapti hozzászólására (#5001) Válasz Feb 7, 2011
Félre érthető ezért javítom, tehát a 2mm-s nél vékonyabbat nem találtam. A 3mm-s csak "dísz" az alsó részen és abból van a lámpa feje is.
(#5005) Misi Misi válasza Tapti hozzászólására (#5003) Válasz Feb 7, 2011
Szia!

Én rézfúvós hangszerek készítésénél láttam egy olyan megoldást, hogy a csövekbe vizet töltenek, majd lefagyasztják benne, és amikor már megfagyott a víz, akkor hajlítják meg, és a csőben levő jég miatt nem törik meg a cső. Ez alkalmazható lenne ilyen kis méreteknél is?

Üdv

Misi
(#5007) Tapti válasza Misi Misi hozzászólására (#5005) Válasz Feb 8, 2011
Szia!

Elméletileg jó lehet, de a cső is ridegebb lesz. Anno a suliban úgy tanultuk hogy pl. műanyag csöveket homokkal kell feltölteni és a két végét ledugózni, felmelegíteni és hajtani.Azért írtam műa. csövet mert azt is művészet hajtani. Ha nem dugózod le akkor a jég is kijön a hajtásból és megtörik a cső!
Nem tudom hogy kisebb ívben menni fog-e repedés nélkül? Hajtás fizikája is fontos, a csövet több erő is éri a művelet közben. A hajtás felé eső palástján a cső tömörödik, az ellentétes oldalán nyúlik az anyag, míg a középső része alig változik! Egy bizonyos hajtási ívet már nem visel el és ha üres a külső fele rányomódik a belső falra mivel nem tud nyúlni. Ha megtöltöd, az adott töltő anyag megtartja a beroppanástól, de egy bizonyos érték után nem tud hova nyúlni az anyag, elfogy az adott szakaszra jutó anyag elszakad a külső palást.

(#5008) Rick válasza Misi Misi hozzászólására (#5005) Válasz Feb 8, 2011
Úgy tudom, ehhez szappanos vizet használnak, mert a sima jég rögtön széttörne a hajlításnál, de azt nem tudom, hogy ilyen kis méreteknél beválna-e...
Viszont sárgaréz cső helyett, ha valahol lehet találni, akkor inkább vörösréz csövet kellene használni.Azt is ki kell lágyítani, de mivel puhább az anyaga, könnyebb hajlítani.
Én amúgy úgy tervezem, hogy belenyomok a csőbe egy szigetelt , megfelelő átmérőjű huzalt, és úgy hajlítom meg.Persze, akkor is figyelni kell a nyúlási határra, mert nagyon kis ívet nem visel el a cső.De szerintem a fényképen levőnél nem is kell kisebb ív.És persze a huzal menne a LED egyik lábára, a másikat pedig egyszerűen a csőre forrasztanám.De ez csak terv, még nincs kipróbálva...
(#5015) cs.csaby válasza Rick hozzászólására (#5008) Válasz Feb 8, 2011
Üdv!
Szerintem a szigetelés engedne annyit, hogy rároppan a cső
Viszont felcsigáztatok, lehet, hogy amint időm engedi megpróbálok készíteni egy ilyen kis méretű csőhajlítót


Üdv: Csaba
(#5016) Tapti válasza Rick hozzászólására (#5008) Válasz Feb 8, 2011
Szappanos víznek a keverék aránya sem mindegy szerintem.

Én a Bronzker-nél vettem a csövet és kérdeztem hogy van-e vörös, de azt mondták hogy nincs. Nem biztos hogy sokkal jobb lenne a vörös, lehet pont a lágyságából adódóan nem tudnád ilyen kis ívben meghajtani.
Nem tudom, nem próbáltam.
Ha huzalt teszel bele az segíthet, de ha meghajtottad az ívet... onnan azt már ki nem szeded!
Azért gondoltam a vékonyabb vezetékre hogy hajtás után szabadon lehessen vezetéket tenni bele és szerelhető maradjon.
De a te megoldásod is jó!
(#5017) Tapti válasza cs.csaby hozzászólására (#5015) Válasz Feb 8, 2011
Hajrá!!!
Nem feltétlenül kell ilyen kazánlemez szerű, brutális anyag. Mivel viszonylag gyenge anyagot kell hajtani, elég lehet pl. keményfa alapba fúrt lyukakba ütött tengely, fém csap, stb.. Csavart is lehetne használni tengely helyett, de a menet nyomot hagy a rézcsövön.
(#5018) kzolt válasza Tapti hozzászólására (#5000) Válasz Feb 8, 2011
Teljesen érthető, köszi. Megpróbálom ugyanezt injekciós tűvel, bár az ridegebb anyag.
(#5019) cs.csaby válasza Tapti hozzászólására (#5017) Válasz Feb 8, 2011
Majd kiesztergálom szerintem a kis kerekeket, azok cseréjével lesz állítható a csőátmérő és a hajlítási ív...
Vagy ha van jobb ötlet szívesen várom!

Köszi: Csaba
(#5020) Antal Miklós válasza cs.csaby hozzászólására (#5019) Válasz Feb 8, 2011
Szerintem az injekciós tű anyagát ha kilágyitod akkor egész jól ráhajlithatod. Izzó pirosig melegitsd, és lassan hagyd kihülni, utána polir papirral felfényezzni, majd következhet a hajlitás.

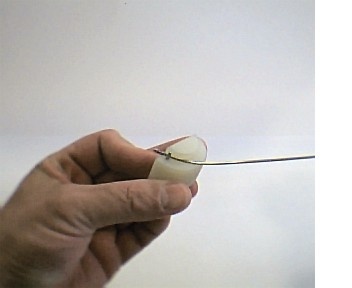

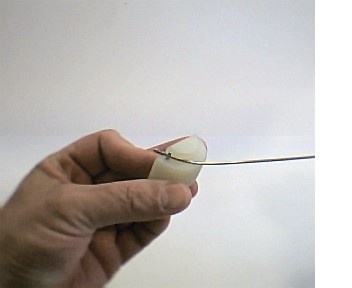

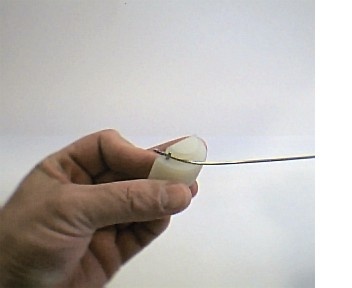

A hajlítási segédeszköznek én egy teflondarabot használtam, melybe egy körkéssel egy 2mm átméröjű hornyot 1 mm mély esztergáltam. A határolónak egy stiftet tettem bele, és a képen látható módon hajlitom meg az 1,8mm átméröjü rozsdamentes csövet.
A cső igy megtartja a kör keresztmetszetét, de nem hiszem, hogy a hajlitási ivsugarat le tudod vinni 4-5mm alá.
De a terepasztalra ostornyeles közvilágitás is kell.

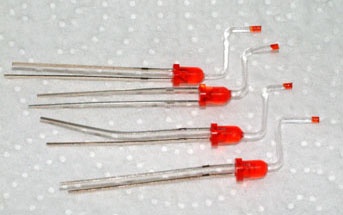

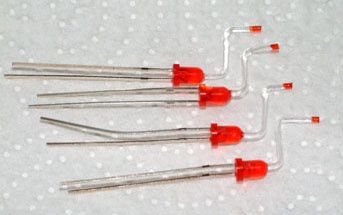

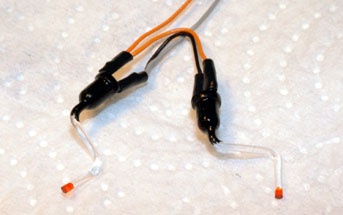

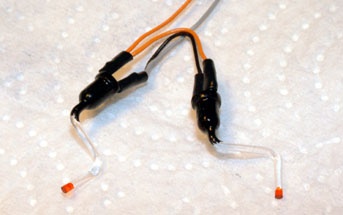

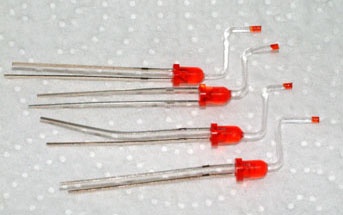

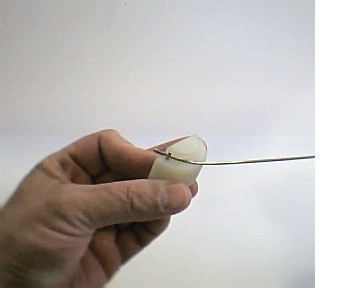

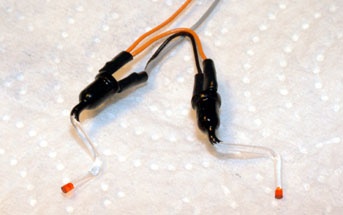

(az ábrán látható eszköz egy laser sebészeti kézidarab, a belsejében egy 0,6mm optikai szál van.)
Ha 2 db LEDet (fehéret) szerelünk rá akkor hasonlít a szine a régi neonfényes ostornyeles lámpákra.


(#5021) Tapti válasza cs.csaby hozzászólására (#5019) Válasz Feb 8, 2011
Teljesen jó, határ a csillagos ég. Annyi variáció van amennyit csak akarsz, csak tőled függ.
(#5022) Tapti válasza kzolt hozzászólására (#5018) Válasz Feb 8, 2011
Már tul.kép adott rá választ Antal Miklós az előbbi hozzászólásában. Ha a kilágyított tűbe optikai szálat raksz majd azzal hajtod meg akkor az előzőekben leírtak szerint az optikai szál egyik végét egy LEDhez illeszted akkor lámpától független fényforrással is lehet építeni és egy LEDdel akár több lámpa is működhet.

Ötlet:
Én pl. az épület falán lévő lámpát fogom úgy megcsinálni majd hogy a LEDhez illesztett optikai szál lesz maga a lámpavas is. Mivel egészen rövid darab kell a falon kívüli szakaszra megtartja magát és zsugorcsövet húzok rá vagy festem, a végét öngyújtóval megmelegítem óvatosan, így gömbölyű lesz amolyan kerek lámpabura, vagy izzó forma. Ezt a kis golyószerű képződményt óvatosan polírpapírral megcsiszolom, ettől a fény megakad a teljes felületén és gömbszerűen fog világítani.


N-s vagy Z-s mérethez.
(#5024) Antal Miklós válasza Tapti hozzászólására (#5022) Válasz Feb 9, 2011
A pontosítás végett: először lágyitsd ki, -
a tübe tegyél egy vezetőhuzalt, ez legyen vastagabb mint az optikai szál, majd huzal ki optikai szál vissza.
Ha müanyag alapú optikai szálat tudsz szerezzni,akkor a hajlitási ivsugár mindegy, ha üveg alapú, az nem birja a 2cm belüli meghajlitást, ha 200um-s (0,2mm) szálad van az az 1 cm-t kibirja. A végét ha müanyag meg lehet hővel lágyitani és gömb formára formálni, de ha üveg akkor valamilyen müanyag gömböt kell hozzáragasztani.
HO méretben inkább a LED-et tenném ki a lámpaernyő alá. 2-5mA böven elég. ha igazán apró fényforrást akarsz, egy rossz mobiltel-böl a billentyüzet megvilágitó LED szuper, csak nagyitó alatt kell forrasztani. Én most ilyenből a BR56 rudazatmegvilágitást készitek, ehhez SMD alkatrészekből áramgenerátor-t, hogy a fényerő ne változzon a vontatási fesz függvényében.
